Podwójny włącznik schodowy jako zwykły czy to działa?

Masz w dłoni podwójny włącznik schodowy, a w planach zwykłe sterowanie jedną lampą, więc pojawia się pytanie, czy taki osprzęt w ogóle może pracować samodzielnie, bez drugiego punktu na końcu korytarza albo przy schodach. Odpowiedź jest krótsza niż myślisz: wystarczy zrozumieć, co kryje się pod zaciskami L, L1 i L2, poprawnie rozprowadzić przewody i potraktować niewykorzystane wyjście jako rezerwę na przyszłość. Poniżej znajdziesz pełny obraz tego, jak działa mechanizm, kiedy użycie podwójnego włącznika schodowego jako zwykłego ma sens techniczny, a kiedy lepiej sięgnąć po prostszy osprzęt.

• Schemat podłączenia podwójnego włącznika schodowego w roli zwykłego
• Krok po kroku: montaż i podłączenie przewodów
• Najczęstsze błędy i kwestie bezpieczeństwa

Schemat podłączenia podwójnego włącznika schodowego w roli zwykłego

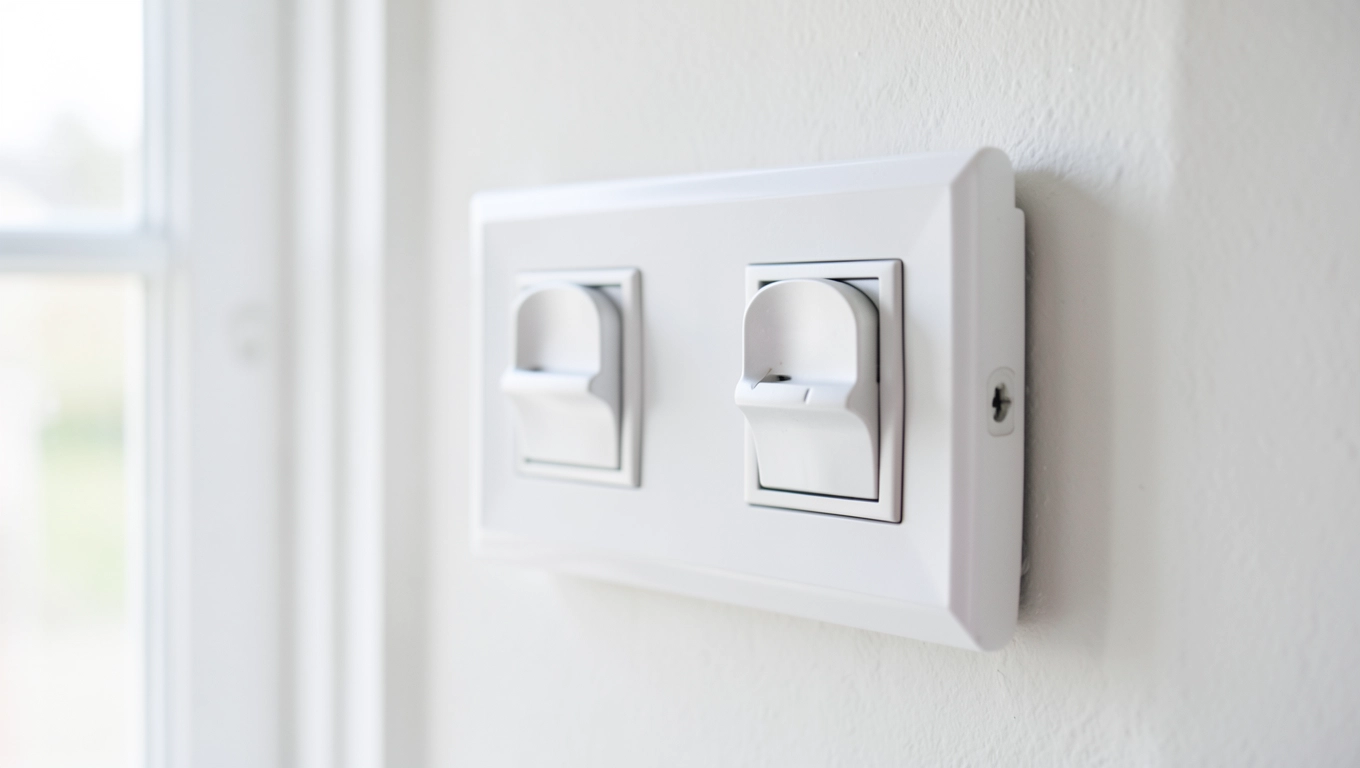

Podwójny włącznik schodowy to w praktyce dwa niezależne mechanizmiki schodowe zamknięte w jednej obudowie. Każdy z nich ma własną dźwignię, własny zacisk COM (wejście fazy) i własne wyjścia L1, L2, które normalnie prowadzą przewody do drugiego punktu sterowania. Gdy używasz go jako zwykłego łącznika, nie podłączasz drugiego miejsca, więc wystarczy wybrać jedną parę zacisków i zostawić drugą wolną.

Taka konfiguracja nie obciąża mechanizmu dodatkowym prądem ani nie skraca żywotności styków, bo dźwignia po prostu zwiera fazę z wyjściem L1 lub rozłącza obwód. Różnica w stosunku do klasycznego łącznika pojedynczego sprowadza się do tego, że w obudowie drzemią dwa niezależne tory, z których wykorzystujesz jeden. Drugi może czekać na przyszłą rozbudowę, na przykład dokładanie kinkietu albo wentylatora.

Na schemacie elektrycznym wygląda to następująco: przewód fazowy (brązowy) wchodzi na zacisk COM pierwszego toru, przewód neutralny (niebieski) idzie bezpośrednio do lampy, a przewód ochronny (żółto-zielony) trafia do zacisku PE oprawy. Z wyjścia L1 pierwszego toru prowadzisz przewód sterujący (najczęściej czarny lub szary) do zacisku L na lampie. Drugi tor zostaje rozłączony i nie uczestniczy w obwodzie, choć mechanicznie działa, gdybyś kiedyś chciał zapalić drugie światło.

Polskie przepisy, konkretnie norma PN-HD 60364, dopuszczają takie rozwiązanie pod warunkiem, że obwód jest zabezpieczony wyłącznikiem nadprądowym o właściwej charakterystyce, najczęściej B10 lub B16. Minimalne obciążenie robocze dla typowego mechanicznego łącznika schodowego wynosi 10 A przy napięciu 250 V AC, co przy żarówkach LED o poborze 5-15 W nie stanowi żadnego problemu. Gorzej, gdy podłączasz lampy z transformatorami elektronicznymi o bardzo niskim prądzie startowym, ale o tym za chwilę.

Mechaniczny czy dotykowy? Krótkie porównanie przed montażem

Zanim sięgniesz po śrubokręt, warto rozróżnić dwa światy osprzętu. Mechaniczny włącznik schodowy działa na zasadzie dźwigni, która fizycznie zwiera lub rozwiera styki. Dotykowy, na przykład w technologii pojemnościowej, reaguje na przyłożenie palca do płytki szklanej i załącza przekaźnik elektroniczny. Oba typy mogą pełnić rolę zwykłego łącznika, różnią się jednak wymaganiami montażowymi i komfortem użytkowania.

Co oznaczają poszczególne zaciski

• L (lub COM), zacisk wspólny, do którego podłączasz przewód fazowy zasilający obwód.
• L1, L2, zaciski wyjściowe prowadzące do odbiornika lub, w klasycznej konfiguracji schodowej, do drugiego włącznika.
• N, zacisk neutralny, wymagany głównie w osprzęcie dotykowym i podświetlanym.
• PE, zacisk ochronny, do przewodu żółto-zielonego, choć w wielu puszkach podtynkowych jest on mostkowany na listwie.

Krok po kroku: montaż i podłączenie przewodów

Samodzielny montaż włącznika to nie magia, ale wymaga konsekwencji w kolejności działań i przestrzegania podstawowych zasad bezpieczeństwa. Poniższa procedura dotyczy konfiguracji, w której podwójny włącznik schodowy pełni rolę zwykłego łącznika jednego obwodu oświetleniowego. Drugi tor pozostaje niepodłączony, ale gotowy do wykorzystania.

1. Wyłącz napięcie w obwodzie, w którym pracujesz. Nie wystarczy przekręcić wyłącznika na ścianie, bo sam ten wyłącznik może być pod napięciem. Idź do rozdzielnicy i zrzuć właściwy bezpiecznik lub wyłącz wyłącznik nadprądowy. Zabezpiecz rozdzielnicę przed przypadkowym załączeniem, najlepiej kartką z napisem „prace elektryczne”.
2. Sprawdź brak napięcia miernikiem lub próbnikiem napięcia. To nie fanaberia, lecz wymóg normy PN-HD 60364-4-41. Dotknij sondą każdego przewodu w puszce, a dopiero potem sięgnij po narzędzia. Nawet doświadczeni elektrycy łapią się na tym, że zapamiętali obwód, a ktoś wcześniej przeniósł fazę na inny bezpiecznik.
3. Zidentyfikuj przewody w puszce. Powinieneś zobaczyć przewód brązowy lub czarny (faza zasilająca), niebieski (neutralny) i żółto-zielony (ochronny). Jeśli kolorystykę masz starą, oznaczoną zgodnie z PN-90, kolorystyka może się różnić, więc miernik staje się niezastąpiony.
4. Podłącz fazę zasilającą do zacisku COM pierwszego toru. Przewód powinien wejść do zacisku gwintowego lub sprężynowego tak, aby żadna żyła nie wystawała poza obudowę zacisku. Skrętka wielodrutowa wymaga użycia tulejki zaciskowej, bo goła skrętka w zacisku śrubowym poluzuje się po kilku miesiącach od nagrzewania.
5. Podłącz wyjście L1 do przewodu sterującego lampą. Ten sam przewód trafia do zacisku L w oprawie oświetleniowej. Jeśli lampa ma więcej niż jedno źródło światła w ramach jednego obwodu, wszystkie oprawki łączysz równolegle, a przewód sterujący wchodzi na zacisk L jednej z nich, która pełni rolę rozdzielczej kostki.
6. Zamontuj mechanizm w puszce i wyrównaj go poziomicą. Ramka powinna przylegać do ściany bez szczelin, bo krzywe osadzenie to nie tylko defekt estetyczny, ale też ryzyko pęknięcia szkła w wersji dotykowej. Po osadzeniu przykręć ramkę i nałóż klawisze lub panel szklany.
7. Włącz napięcie i przetestuj działanie. Pojedyncze wciśnięcie powinno zapalić światło, drugie je zgasić. Jeśli lampa nie reaguje, najczęściej winowajcą jest pomylenie zacisku COM z L1. Po wyłączeniu napięcia zamień przewody miejscami i powtórz test.

Przy podłączaniu wersji dotykowej dochodzi jeden krok: do zacisku N musisz doprowadzić przewód neutralny. Jeśli w puszce go nie ma, masz dwie opcje. Pierwsza to pociągnięcie dodatkowego przewodu YDYp 3×1,5 mm² od najbliższej kostki lub rozdzielni, co wymaga kucia ściany. Druga, mniej inwazyjna, to zastosowanie włącznika dotykowego w wersji bez N, zasilanego z baterii lub z obwodu przez kondensator. Takie modele są droższe, ale pozwalają uniknąć remontu.

Uwaga. Praca przy napięciu 230 V bez wyłączonego bezpiecznika to najkrótsza droga do porażenia. Nawet próba „tylko dotknąć, czy jest faza” może skończyć się skurczem mięśni i upadkiem z drabiny. Miernik, rękawice elektroizolacyjne i brak pośpiechu to nie ozdobniki, lecz absolutne minimum.

Jeśli remontujesz stary dom i w puszce brakuje przewodu neutralnego, a ściany są pokryte tynkiem wapiennym, modernizacja może okazać się bardziej kosztowna niż wymiana całej instalacji. W takiej sytuacji najprostszym rozwiązaniem bywa prowadzenie nowego obwodu oświetleniowego natynkowo w listwie elektroinstalacyjnej, co nie wymaga kucia, a jednocześnie spełnia wymogi ochrony IP20 lub wyższy.

Checklist bezpieczeństwa przed pierwszym załączeniem

• Napięcie wyłączone w rozdzielnicy, zabezpieczone przed przypadkowym włączeniem.
• Brak napięcia potwierdzony miernikiem lub próbnikiem dwubiegunowym.
• Przewody prawidłowo zidentyfikowane, izolacja nieuszkodzona.
• Zaciski dokręcone momentem zalecanym przez producenta, zwykle 0,8-1,2 Nm.
• Skrętki wielodrutowe zakończone tulejkami zaciskowymi.
• Po montażu brak wystających żył poza zaciski i luzów w puszce.

Najczęstsze błędy i kwestie bezpieczeństwa

Podłączenie podwójnego włącznika schodowego jako zwykłego nie jest skomplikowane, ale kilka powtarzających się błędów potrafi zepsuć efekt. Część z nich wynika z pośpiechu, część z mylnego przekonania, że „skoro działa, to działa”. Poniżej zestawienie sytuacji, które spotykam najczęściej podczas przeglądów instalacji w mieszkaniach i domach jednorodzinnych.

Odwrócona faza z przewodem sterującym. Najprostszy błąd, a zarazem najtrudniejszy do wykrycia bez miernika. Faza trafia na L1 zamiast na COM, a przewód do lampy ląduje na zacisku wspólnym. Objawem jest brak reakcji na wciśnięcie lub stałe świecenie lampy niezależnie od pozycji klawisza. Rozwiązanie to zamiana przewodów miejscami po wyłączeniu napięcia.

Pomylony L1 z L2 przy schemacie schodowym. W konfiguracji klasycznej (dwa punkty sterowania) pomylenie tych zacisków powoduje, że lampa świeci w obu położeniach jednego z włączników, a gaśnie dopiero po jednoczesnym ustawieniu obu w pozycji „wyłączony”. Gdy używasz osprzętu jako zwykłego łącznika, wybierasz L1 i zostawiasz L2 pusty, więc pomyłka jest mniej prawdopodobna, ale przy późniejszej rozbudowie wraca ze zdwojoną siłą.

Brak mostka neutralnego w wersji dotykowej. Elektronika wymaga zasilania zarówno fazą, jak i neutralnym. Bez mostka lampa działa, ale sensor zachowuje się nieprzewidywalnie: reaguje z opóźnieniem, mruga sam z siebie albo w ogóle nie odpowiada na dotyk. Objawem jest też delikatne pulsowanie diody podświetlającej, gdy lampa powinna być wyłączona.

Miganie lampy LED po wyłączeniu. To klasyka przy podświetlanych łącznikach i źródłach LED o bardzo niskim poborze. Prąd upływu przez neonówkę lub diodę podświetlającą wystarcza, by sterownik LED potraktował to jako impuls załączenia. Rozwiązaniem jest albo wymiana lampy na model z większym minimalnym obciążeniem (zwykle powyżej 5 W), albo zastosowanie filtra przeciw migotaniu, na przykład kondensatora 0,1-0,47 µF równolegle do odbiornika.

Praca pod napięciem „na szybko”. Chęć sprawdzenia, który przewód jest fazowy, bywa przyczyną poważnych porażeń. Miernik dwubiegunowy z atestem to jedyna bezpieczna metoda. Próbnik jednobiegunowy, popularna „śrubokrętowa lampka”, w sieci z uziemieniem może pokazać napięcie nawet na przewodzie neutralnym, jeśli obwód jest niesymetryczny.

Mieszanie osprzętu różnych producentów w jednej ramce. Mechanizmy mają różne rozstawy zacisków i wymiary zatrzasków. Wprawdzie ramki wielokrotne są projektowane z myślą o systemach modułowych, ale próba włożenia modułu A w ramkę B kończy się luzami, nierównym przyleganiem, a w wersji dotykowej pęknięciem szkła przy montażu. Trzymaj się jednego systemu w obrębie jednej ramki.

Wskazówka. Jeśli po montażu lampa miga w stanie wyłączonym, zanim zaczniesz szukać usterki w okablowaniu, sprawdź, czy wybrany model LED toleruje prąd podtrzymania. Producenci driverów często podają minimalne obciążenie w dokumentacji technicznej, a jego przekroczenie zapobiega samoczynnemu załączaniu przy prądzie upływu rzędu 0,1-0,5 mA.

Co warto wiedzieć przed modernizacją starej instalacji

Stare instalacje, projektowane w czasach, gdy źródła LED nie istniały, bywają trudne do rozbudowy. Przewody aluminiowe o przekroju 2,5 mm², popularne w budownictwie z lat 70. i 80., wymagają specjalnych zacisków aluminiowo-miedzianych i pasty kontaktowej, bo inaczej warstwa tlenku na aluminium zwiększa rezystancję styku i prowadzi do grzania. W takich przypadkach sensowniejsze bywa całkowite zastąpienie obwodu przewodem miedzianym YDYp 3×1,5 mm² niż kombinowanie z adapterami.

Gdy w puszce masz tylko dwa przewody (faza i powrót do lampy), a chcesz sterować dwoma obwodami z jednego miejsca, podwójny włącznik schodowy wciąż może pracować, ale musisz doprowadzić dodatkowy przewód od lampy do puszki. To wymaga kucia ściany lub prowadzenia natynkowego, więc przy remoncie generalnym warto zaplanować trasy kablowe jeszcze na etapie projektu, zanim położysz tynki.

Kiedy podwójny włącznik schodowy jako zwykły nie ma sensu

Stosowanie rozbudowanego osprzętu tam, gdzie wystarczy prosty łącznik, bywa nieekonomiczne. Mechanizm podwójny kosztuje zwykle 30-80% więcej niż pojedynczy, a jedyną korzyścią jest rezerwa drugiego toru. Jeśli nie planujesz rozbudowy w ciągu najbliższych kilku lat, prostszy łącznik pojedynczy wykona tę samą pracę za niższą cenę i przy mniejszym ryzyku pomyłki przy podłączaniu.

Nie polecam też tego rozwiązania w pomieszczeniach, gdzie potrzebujesz dwóch niezależnych obwodów, ale brakuje przewodu neutralnego. Próba zasilania dwóch lamp z jednej fazy bez N w wersji dotykowej skończy się koniecznością prowadzenia dodatkowego kabla, co w istniejącym budynku jest zwykle nieopłacalne. W takiej sytuacji lepszy bywa zwykły podwójny łącznik oświetleniowy (nie schodowy), który wymaga jedynie dwóch wyjść do lamp i jednego wspólnego przewodu fazowego.

Norma PN-HD 60364-5-52 zaleca, aby przekrój przewodu w obwodach oświetleniowych wynosił co najmniej 1,5 mm² dla miedzi. Przy długości obwodu powyżej 25 m warto rozważyć 2,5 mm², bo spadek napięcia na długim odcinku przewodu o małym przekroju może powodować słabsze świecenie diod LED niż zakłada producent.

Dobór między wersją mechaniczną a dotykową sprowadza się do trzech kryteriów: dostępności przewodu neutralnego w puszce, budżetu oraz oczekiwań estetycznych. Jeśli planujesz remont z wymianą instalacji, dotykowy osprzęt zapewni spójność designu i możliwość późniejszej integracji z systemem smart home. Jeśli modernizujesz istniejący obwód i nie chcesz kuć ścian, mechaniczny podwójny włącznik schodowy jako zwykły łącznik sprawdzi się bez dodatkowych kosztów.

Przed przystąpieniem do jakichkolwiek prac upewnij się, że dysponujesz aktualnym schematem swojej instalacji. Nawet proste czynności, takie jak zamiana łącznika pojedynczego na podwójny, mogą ujawnić nieudokumentowane połączenia z poprzednich remontów. Dokumentacja rozdzielnicy z opisanymi obwodami, choćby odręczna, skraca diagnostykę i porządkuje pracę, szczególnie gdy w przyszłości będziesz chciał dołożyć drugi obwód do tego samego mechanizmu.
