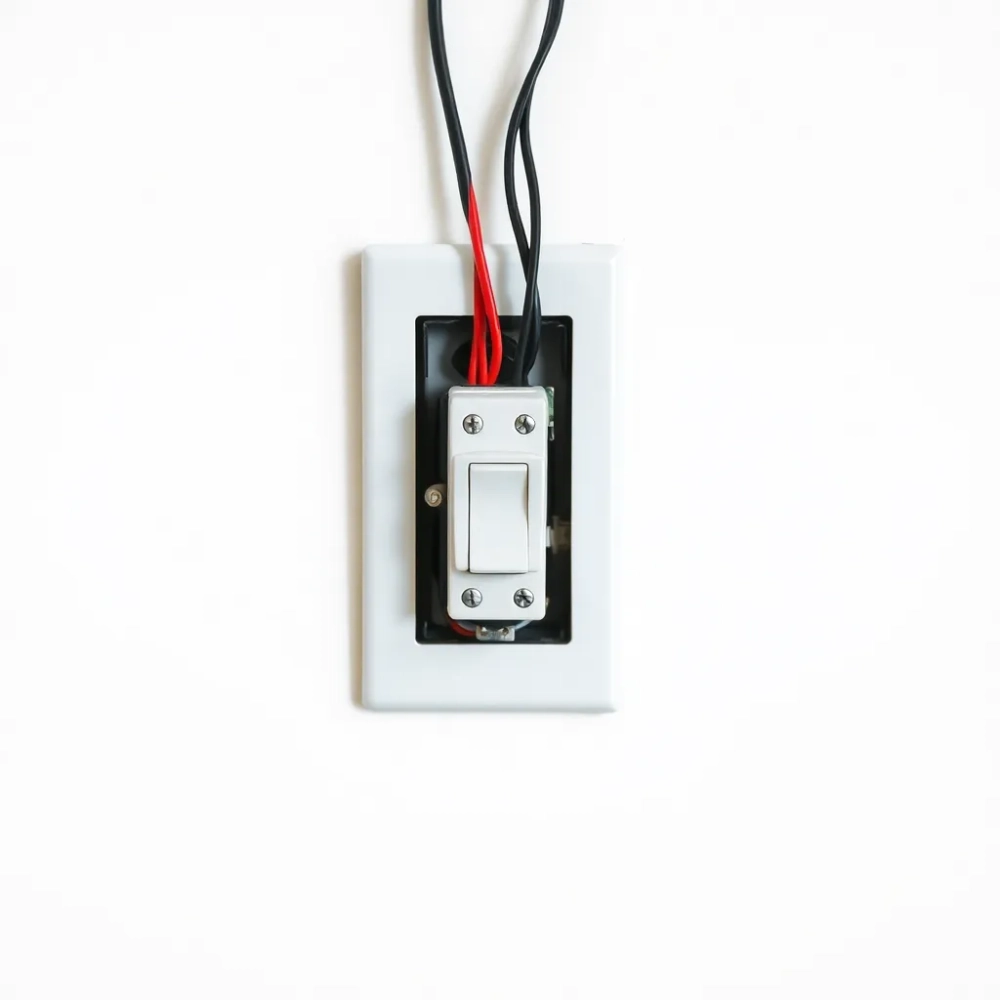

Jak rozpoznać włącznik schodowy i odróżnić go od zwykłego?

Włącznik schodowy a zwykły kluczowe różnice

Rozpoznanie łącznika schodowego zajmuje dosłownie kilka sekund, jeśli wiesz, gdzie patrzeć. Najpewniejszym tropem pozostaje liczba zacisków na tylnej ściance obudowy. Standardowy wyłącznik oświetleniowy ma ich dwa. Włącznik schodowy ma trzy, bo w środku siedzi styk przełączny, który w jednym położeniu daje napięcie na jedno wyjście, a w drugim na drugie. Trzeci zacisk to po prostu to drugie wyjście.

• Włącznik schodowy a zwykły kluczowe różnice
• Włącznik podwójny schodowy kiedy go wybrać
• Najczęstsze błędy przy rozpoznawaniu włącznika schodowego
• Ile włączników krzyżowych potrzebujesz
• Alternatywy bez kucia ścian
• Normy i bezpieczeństwo oświetlenia schodów
• Schemat podłączenia krok po kroku
• Kiedy warto rozważyć inne rozwiązanie

Styk przełączny działa na prostej zasadzie mechanicznej: dwa nieruchome styki i jeden ruchomy, który przeskakuje między nimi po naciśnięciu klawisza. Dzięki temu ten sam przewód fazowy zasilający lampę możesz podać z dwóch różnych miejsc w domu. Zwykły wyłącznik takiej możliwości nie daje, bo ma tylko pozycję załącz / wyłącz na jednym obwodzie.

Wizualnie oba urządzenia wyglądają niemal identycznie, więc nie sugeruj się kształtem klawisza. Zajrzyj do środka puszki, odkręcając ramkę, albo obejrzyj tył mechanizmu przy zakupie. Na obudowie producent nadrukowuje schemat: dwa zaciski ze strzałką do środka to zwykły wyłącznik, trzy zaciski oznaczone strzałkami w układzie „wejście plus dwa wyjścia” to łącznik schodowy.

Drugim pewnym znakiem rozpoznawczym jest oznaczenie na ramce lub opakowaniu. Szukasz symbolu z numerem „6” w kółku albo napisu „schodowy”, „dwukierunkowy” albo angielskiego „two-way switch”. Producenci stosują też oznaczenie „1-0-2” przy stykach, które mówi wprost: pozycja pierwsza, zero w środku, pozycja druga.

Różnica w cenie sięga zwykle 40-60% na korzyść zwykłego wyłącznika, ale oszczędność znika, gdy musisz kucić ścianę po montażu, bo kupiłeś nie ten model. Dlatego przed wyjazdem do sklepu zrób zdjęcie starego mechanizmu od tyłu albo wypisz liczbę zacisków.

Włącznik podwójny schodowy kiedy go wybrać

Podwójny łącznik schodowy bywa mylony z podwójnym zwykłym wyłącznikiem, a to zupełnie różne urządzenia. Podwójny zwykły pozwala sterować dwoma niezależnymi lampami z jednego miejsca. Podwójny schodowy daje możliwość sterowania jedną lampą z dwóch miejsc, ale za pomocą dwóch klawiszy w jednej ramce, z których każdy ma własny, trójzaciskowy mechanizm.

Rozpoznasz go po sześciu zaciskach z tyłu obudowy, po dwa na każdy klawisz plus po jednym wspólnym wejściu. Spotkasz go w sypialni, gdzie jednym klawiszem zapalasz światło główne, a drugim lampkę przy łóżku, ale obie chcesz obsługiwać zarówno przy drzwiach, jak i przy wezgłowiu. W takim układzie potrzebujesz właśnie pary łączników podwójnych schodowych, a nie czterech osobnych mechanizmów.

Drugim zastosowaniem podwójnego modelu jest korytarz z dwoma odrębnymi obwodami oświetleniowymi, na przykład górnym i dolnym. Każdy klawisz pracuje tu jako samodzielny łącznik schodowy dla swojego obwodu. To wygodniejsze niż montaż dwóch pojedynczych puszek obok siebie, bo oszczędzasz miejsce na ścianie i zachowujesz spójny wygląd ramki.

Wybór podwójnego modelu ma sens tylko wtedy, gdy w obu miejscach sterowania rzeczywiście potrzebujesz dwóch klawiszy. Jeśli w jednym punkcie obsługujesz tylko jedną lampę, pojedynczy łącznik schodowy wystarczy i będzie tańszy w zakupie oraz prostszy w podłączeniu. Pomyłka przy zakupie oznacza konieczność wymiany mechanizmu, bo podwójnego nie da się użyć jako pojedynczego bez modyfikacji okablowania.

Warto wiedzieć, że podwójny łącznik schodowy zajmuje w puszce więcej miejsca i wymaga głębszej puszki podtynkowej, minimum 60 mm. Przy płytszych puszkach mechanizm może nie wejść albo wypchnąć ramkę do przodu. Przed zakupem zmierz głębokość istniejącej puszki albo zaplanuj wymianę na głębszą.

Najczęstsze błędy przy rozpoznawaniu włącznika schodowego

Zakup zwykłego wyłącznika zamiast schodowego to klasyka. Po zamontowaniu okazuje się, że lampa świeci tylko z jednego miejsca, a drugi klawisz nie robi nic albo zwiera fazę. Rozwiązanie wymaga zdjęcia ramki i wymiany mechanizmu, co przy już wymalowanej ścianie potrafi zepsuć humor na resztę dnia.

Drugim częstym błędem jest pomylenie łącznika schodowego z krzyżowym. Różnica wygląda tak: schodowy ma trzy zaciski, krzyżowy ma cztery. Łącznik krzyżowy służy do rozbudowy obwodu o trzecie, czwarte i kolejne miejsce sterowania. Nie da się go użyć jako schodowego, bo ma inne wewnętrzne połączenie styków.

Wielu kupujących ignoruje oznaczenia prądowe. Włącznik schodowy do użytku domowego powinien być przystosowany do obciążenia 10A, co daje około 2300 W. Tańsze modele 6A (1380 W) wystarczą do LED-ów, ale przy żarówkach halogenowych lub kilku punktach świetlnych mogą się przegrzewać, bo styk przełączany szybciej się zużywa pod dużym prądem.

Brak przewodu ochronnego PE w starszych instalacjach to kolejna pułapka. Nowe budynki mają trzy żyły: fazową (brązowa lub czarna), neutralną (niebieska) i ochronną (żółto-zielona). W starym domu możesz spotkać tylko dwie żyły, a łącznik schodowy i tak zadziała, bo PE podłączasz do bolca w puszce, nie do samego mechanizmu. Brak PE w obwodzie oświetleniowym sam w sobie nie jest błędem, ale warto to wiedzieć na etapie planowania.

Piątym błędem jest zbyt mały przekrój przewodu między wyłącznikami. Przy standardowym oświetleniu LED wystarczy 3 × 1,5 mm², ale jeśli planujesz wymianę żyrandola na coś mocniejszego, lepiej od razu położyć 3 × 2,5 mm². Cieńszy przewód grzeje się pod obciążeniem, a schowany w ścianie przewód trudno wymienić bez kucia.

Ostatnia pułapka to brak puszki rozgałęźnej przy więcej niż dwóch wyłącznikach. Przy trzech punktach sterowania potrzebujesz łącznika krzyżowego i dodatkowej puszki, w której spotykają się przewody z obu końców. Próba połączenia wszystkiego w jednej puszce kończy się ciasnym splotem, który trudno upchnąć i który potrafi się stykać po latach, gdy izolacja lekko stwardnieje.

Ile włączników krzyżowych potrzebujesz

Wzór na liczbę łączników krzyżowych jest prosty: od całkowitej liczby punktów sterowania odejmij dwa. Na dwóch końcach obwodu zawsze stoją łączniki schodowe, a między nimi wstawiasz krzyżowe. Dla trzech miejsc sterowania potrzebujesz jednego krzyżowego. Dla czterech miejsc: dwóch krzyżowych. Dla pięciu: trzech krzyżowych, i tak dalej.

W praktyce schody domowe rzadko wymagają więcej niż trzech punktów sterowania. Najczęściej spotykany układ to dół schodów, góra schodów i ewentualnie półpiętro. Przy trzech punktach wchodzą w grę dwa łączniki schodowe i jeden krzyżowy, co daje łącznie trzy mechanizmy do kupienia i trzy puszki do montażu.

Łącznik krzyżowy rozpoznasz po czterech zaciskach na tylnej ściance i schemacie wewnętrznym w kształcie litery X. Dwa przewody wchodzą z jednej strony, dwa wychodzą z drugiej, a styki wewnętrzne krzyżują się przy każdym naciśnięciu klawisza. Mechanizm działa jak przekładnia: przepuszcza napięcie raz jedną parą przewodów, raz drugą.

Przy planowaniu dłuższego obwodu, na przykład wzdłuż korytarza z trzema drzwiami, każdy dodatkowy punkt sterowania podwaja liczbę potrzebnych łączników krzyżowych. Koszt rośnie szybko, ale sam montaż pozostaje prosty, bo schemat się powtarza. Wystarczy raz zrozumieć zasadę.

Alternatywy bez kucia ścian

Czujnik ruchu zamontowany przy wejściu na schody włącza światło automatycznie i gasi po kilkunastu sekundach. To rozwiązanie kosztuje od 50 zł za sam czujnik, nie wymaga drugiego wyłącznika, a montaż ogranicza się do wymiany jednego istniejącego mechanizmu. Minusem jest brak możliwości sterowania ręcznego, co bywa frustrujące, gdy chcesz zostawić światło zapalone na dłużej.

Sterowanie przez Wi-Fi lub Tuya pozwala zapalić światło smartfonem albo głosowo przez Asystenta Google. Pojedynczy moduł przekaźnikowy kosztuje 60-120 zł i mieści się w puszce za istniejącym wyłącznikiem. Zachowujesz klasyczny klawisz, a zyskujesz zdalne sterowanie i harmonogramy. Minusem jest zależność od aplikacji i sieci domowej.

Smart żarówki Philips Hue lub TaHoma działają jeszcze prościej: wkręcasz żarówkę, parujesz z mostkiem, sterujesz z telefonu. Cena jednej żarówki zaczyna się od 80 zł, ale nie musisz ruszać instalacji elektrycznej. Sprawdza się przy pojedynczej lampie, ale przy kilku punktach koszt rośnie szybko.

Ściemniacz schodowy to ciekawa opcja dla tych, którzy chcą regulować natężenie światła. Kosztuje 70-150 zł, mieści się w standardowej puszce i współpracuje z łącznikiem schodowym. Pamiętaj jednak, że ściemniacze działają tylko z kompatybilnymi źródłami światła, a starsze LED-y potrafią migotać przy niskich poziomach jasności.

Bez kucia ścian można też poprowadzić przewód w listwie przypodłogowej. To kompromis estetyczny, ale technicznie poprawny, bo listwa chroni kabel przed uszkodzeniem mechanicznym. Listwa kosztuje 8-15 zł za metr, a sam przewód YDYp 3 × 1,5 mm² to około 2,50 zł za metr. Przy schodach o długości 4 m całość zamknie się w 80-120 zł.

Normy i bezpieczeństwo oświetlenia schodów

Polska norma PN-EN 12464-1:2012 podaje minimalne natężenie oświetlenia schodów wewnętrznych na poziomie 100 luksów. W praktyce oznacza to, że pojedyncza żarówka LED 8-10 W na każdy stopień wystarczy, ale lepiej sprawdzają się oprawy punktowe rozmieszczone co drugi lub trzeci stopień, bo dają równomierne światło bez ostrych cieni.

Wysokość montażu wyłączników schodowych to 110-130 cm od podłogi, mierząc do środka puszki. Przy schodach warto umieścić wyłącznik na ściance przy pierwszym stopniu od góry i od dołu, a nie w głębi korytarza. Dzięki temu od razu po wejściu na schody masz rękę na klawiszu, bez szukania po omacku.

Stopień ochrony IP20 wystarcza w suchych korytarzach, ale przy schodach zewnętrznych lub w wilgotnych piwnicach potrzebujesz minimum IP44. Obudowa chroni wtedy mechanizm przed bryzgami wody i pyłem, co wydłuża żywotność styków. Przy wyłącznikach zewnętrznych dodatkowo stosuje się uszczelkę pod ramkę, bo bez niej woda kapie po ścianie prosto do puszki.

Przekrój przewodu zależy od obciążenia. Dla obwodu oświetleniowego z żarówkami LED o łącznej mocy do 1380 W wystarczy 1,5 mm². Przy mocniejszych oprawach lub żyrandolach z wieloma żarówkami lepiej ułożyć 2,5 mm², choćby na zapas. Pamiętaj, że przewód w ścianie wymienisz tylko kucie, więc lepiej raz położyć grubszy.

Norma PN-HD 60364 wymaga, by każdy obwód oświetleniowy miał zabezpieczenie nadprądowe 10A lub 16A oraz wyłącznik różnicowoprądowy 30 mA. W nowej instalacji elektryk dobiera zabezpieczenie do przekroju przewodu i spodziewanego obciążenia. Nie pomijaj tego punktu, bo różnicówka chroni życie, gdy ktoś dotknie uszkodzonego przewodu.

Schemat podłączenia krok po kroku

Zasilanie doprowadzasz przewodem trzyżyłowym do puszki przy pierwszym wyłączniku. Faza L (brązowa lub czarna) idzie do wspólnego zacisku łącznika schodowego oznaczonego literą L lub symbolem strzałki do środka. Przewód ochronny PE (żółto-zielony) łączysz z bolcem w puszce lub z zaciskiem PE, jeśli obudowa go ma. Przewód neutralny N (niebieski) prowadzisz bezpośrednio do lampy.

Od pierwszego wyłącznika do drugiego ciągniesz dwa przewody fazowe, które połączą zaciski wyjściowe obu łączników. Najczęściej stosuje się kolory czarny i szary albo brązowy i czarny dla rozróżnienia. Te dwa przewody tworzą tzw. „mosty fazowe", bo każdy z nich niesie fazę w jednym z położeń klawisza.

Od drugiego wyłącznika jeden przewód fazowy idzie do lampy. To ten sam zacisk, który jest wspólny, czyli oznaczony L. Lampę podłączasz trzema przewodami: faza z wyłącznika, neutralny z rozdzielni i ochronny z bolca. Dopiero po podłączeniu wszystkiego zakładasz klawisze i ramki.

Przy trzech punktach sterowania wstawiasz łącznik krzyżowy między dwoma schodowymi. Dwa przewody mostkowe wchodzą do zacisków wejściowych krzyżowego, dwa wychodzą do drugiego schodowego. Schemat się powtarza, a jedyną różnicą jest obecność czterech zacisków zamiast trzech.

Kiedy warto rozważyć inne rozwiązanie

Jeśli remont obejmuje wymianę instalacji, rozważ od razu układ z łącznikiem krzyżowym przy długim korytarzu aldu klatce schodowej z półpiętrem. Dopłata do materiału jest niewielka, a wygoda nieporównywalna. W domu jednorodzinnym to inwestycja na lata, bo nikt nie będzie kuł ścian, żeby dodać punkt sterowania.

Przy bardzo krótkich schodach, na przykład trzech stopniach w przedpokoju, czasem wystarczy jeden wyłącznik przy drzwiach. Schodowy nie ma sensu, bo nikt nie wchodzi na schody z dwóch stron. Zwykły wyłącznik za 15 zł rozwiąże problem, a łącznik schodowy będzie tylko niepotrzebnym wydatkiem.

Wynajmujący mieszkanie często nie mogą kuć ścian ani wymieniać instalacji. Dla nich najlepsze są rozwiązania bezinwazyjne: smart żarówki, czujniki ruchu albo moduły Wi-Fi za istniejącym wyłącznikiem. Pozwalają zachować klasyczny klawisz dla kolejnego najemcy, a jednocześnie cieszyć się zdalnym sterowaniem.

Przy schodach zewnętrznych prowadzących do domu warto rozważyć czujnik zmierzchowy zamiast klasycznego wyłącznika. Automatycznie zapala światło po zmroku i gasi o świcie, co odstrasza intruzów i ułatwia powrót do domu. Koszt czujnika to 40-100 zł, a komfort na co dzień rośnie zauważalnie.

Jeśli planujesz w przyszłości rozbudowę systemu o sterowanie głosowe albo integrację z alarmem, od razu kupuj mechanizmy z miejscem na moduł przekaźnikowy. Niektóre serie osprzętu mają w obudowie złącze, do którego podpinasz moduł Tuya lub Zigbee bez dodatkowej puszki. To kilkanaście złotych dopłaty, która oszczędza godziny pracy później.

Źródła i normy

Polska Norma PN-EN 12464-1:2012 „Oświetlenie miejsc pracy. Miejsca pracy wewnętrzne" definiuje wymagane natężenie oświetlenia na schodach i korytarzach. Polska Norma PN-HD 60364 opisuje wymagania dla instalacji elektrycznych niskiego napięcia, w tym dobór zabezpieczeń i przekrojów przewodów. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określa minimalne wymagania oświetleniowe w budynkach mieszkalnych.
