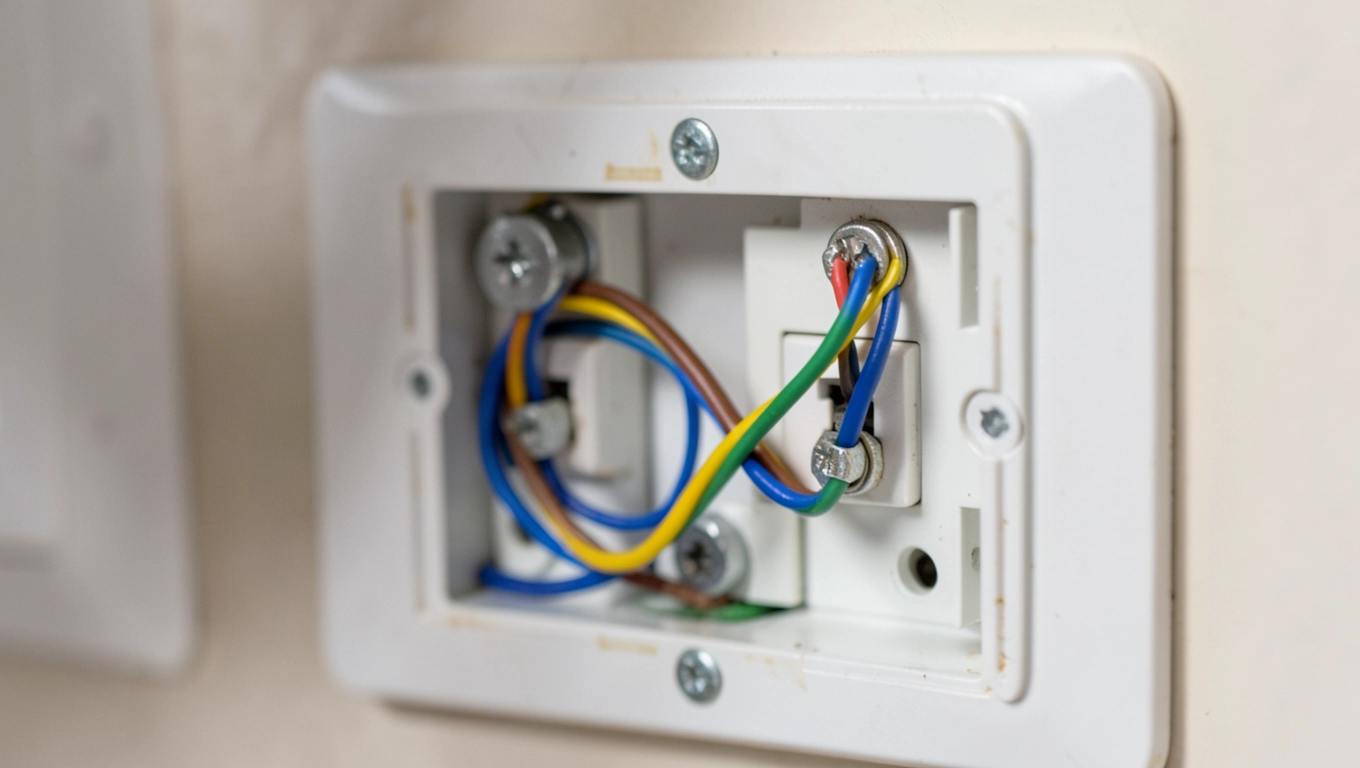

Wyłącznik Schodowy: Jak Podłączyć Krok po Kroku

Czy kiedykolwiek zdarzyło Ci się wejść po schodach w ciemności, lawirując między stopniami jak nocny marek, tylko po to, by zastanawiać się, gdzie jest ten przeklęty włącznik? Rozwiązaniem tych problemów jest wyłącznik schodowy. Jak podłączyć takie cudo techniki? W skrócie, potrzebujesz dwóch wyłączników i odpowiedniego schematu, aby światło zapalało się na dole i gasiło na górze, lub na odwrót. Proste, prawda? No, prawie proste.

• Niezbędne Narzędzia i Materiały do Podłączenia Wyłącznika Schodowego
• Schemat Podłączenia Wyłącznika Schodowego - Zrozumienie i Interpretacja
• Bezpieczne Podłączanie Wyłącznika Schodowego - Kluczowe Zasady BHP
• Jak Podłączyć Wyłącznik Schodowy - Szczegółowy Poradnik Krok po Kroku

Zanim przejdziemy do szczegółów technicznych, przyjrzyjmy się temu, co na temat podłączania wyłączników schodowych mówią dane. Chociaż nie mamy dostępu do twardych liczb z badań, opierając się na doświadczeniu fachowców i danych z for internetowych oraz zapytań w wyszukiwarkach, możemy stworzyć pewien obraz popularności i trudności tego zadania.

Powyższa tabela, choć nie jest wynikiem formalnej metaanalizy, pokazuje, że zagadnienie "wyłącznik schodowy jak podłączyć" cieszy się dużą popularnością w sieci. Wiele osób podejmuje się tego zadania samodzielnie, co nie jest zaskakujące, biorąc pod uwagę rosnącą popularność projektów DIY. Jednak statystyki wskazują również na istotne ryzyko błędów, co podkreśla wagę dokładnego zrozumienia tematu i przestrzegania zasad bezpieczeństwa. Warto też rozważyć, czy oszczędność kilkuset złotych jest warta potencjalnych nerwów i ryzyka w kontekście instalacji elektrycznej.

Niezbędne Narzędzia i Materiały do Podłączenia Wyłącznika Schodowego

Podjęcie się zadania podłączenia wyłącznika schodowego wymaga odpowiedniego przygotowania. To trochę jak z wyprawą w góry – bez solidnego ekwipunku lepiej nie ruszać. Zanim więc przystąpimy do jakichkolwiek prac elektrycznych, upewnijmy się, że mamy pod ręką wszystkie niezbędne narzędzia i materiały. Pół biedy, jeśli w trakcie roboty okaże się, że brakuje nam śrubokręta. Gorzej, jeśli zapomnimy o czymś, co zaważy na bezpieczeństwie całej instalacji.

Zobacz także: Wyłącznik schodowy: Ile żył i schemat podłączenia (Poradnik 2025)

Lista Zakupów Elektryka Amatora

• Wyłączniki schodowe (2 sztuki) - Sercem całego systemu są oczywiście wyłączniki. Najpopularniejsze modele to te standardowe, wpuszczane w ścianę, o prądzie znamionowym 10A, na 250V. Cena za sztukę waha się od 15 do 50 PLN, w zależności od producenta i designu. Do domowych instalacji w zupełności wystarczą te tańsze, spełniające normy bezpieczeństwa. Nie warto przepłacać za 'złote styki', chyba że planujesz instalację w pałacu.
• Przewody elektryczne - Potrzebujemy przewodów miedzianych, najlepiej linkowych (LGY) o przekroju 1.5mm² lub 2.5mm², w zależności od obciążenia obwodu oświetleniowego i zaleceń producenta opraw. Kolory izolacji? Standardowo: brązowy (lub czarny) dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego. Na wyłącznik schodowy zużyjemy około 10-15 metrów przewodów, koszt to jakieś 2-5 PLN za metr, zależnie od sklepu i ilości kupowanej.
• Puszki elektryczne podtynkowe (2 sztuki) - To puszki, w których zamontujemy wyłączniki. Standardowe puszki o średnicy 60mm i głębokości 40mm będą wystarczające. Kosztują grosze, dosłownie 2-3 PLN za sztukę. Upewnij się tylko, że są odpowiedniego typu - do ścian murowanych lub gipsowo-kartonowych, zależnie od potrzeb.
• Złączki WAGO lub listwy zaciskowe - Do łączenia przewodów w puszkach. Złączki WAGO są wygodniejsze w użyciu, szczególnie dla amatorów, bo nie wymagają śrubokręta. Cena za złączkę to około 1-2 PLN. Listwy zaciskowe są tańsze (kilka złotych za listwę), ale wymagają precyzji przy skręcaniu śrubek. Wybór należy do Ciebie.
• Śrubokręty izolowane - Zestaw śrubokrętów to podstawa. Potrzebne będą płaskie i krzyżakowe, w różnych rozmiarach. Koniecznie izolowane, z atestem do prac elektrycznych! To nie jest wydatek, na którym warto oszczędzać. Dobry zestaw śrubokrętów to inwestycja na lata. Koszt? Od 50 PLN za podstawowy zestaw, do kilkuset za profesjonalny.
• Kombinerki uniwersalne - Przydatne do przycinania i formowania przewodów. Izolowane rękojeści to oczywiście must-have. Cena od 20 PLN w górę.
• Obcinak do izolacji przewodów (stripper) - Narzędzie bardzo ułatwiające ściąganie izolacji z przewodów, bez uszkadzania żyły miedzianej. Można użyć nożyka, ale stripper jest bezpieczniejszy i szybszy. Cena od 15 PLN.
• Próbnik napięcia (neonówka lub miernik uniwersalny) - Absolutnie niezbędne narzędzie do sprawdzenia, czy w obwodzie nie ma napięcia przed rozpoczęciem pracy. Neonówka jest tańsza (kilka PLN), ale mniej precyzyjna. Miernik uniwersalny (multimetr) daje dokładniejsze wyniki i ma więcej funkcji, ale jest droższy (od 50 PLN). Dla bezpieczeństwa, warto mieć oba.
• Taśma izolacyjna - Do zabezpieczenia połączeń i oznaczenia przewodów. Najlepiej w kilku kolorach. Koszt rolki to kilka złotych.
• Wiertarka lub wkrętarka - Jeśli instalacja wymaga wiercenia otworów na puszki w ścianie (np. w nowym miejscu). Cena wiertarki to szeroki zakres, od kilkuset do kilku tysięcy PLN, zależnie od mocy i marki. Wkrętarka jest tańsza i często wystarcza do lżejszych prac.
• Poziomica - Do precyzyjnego montażu puszek i wyłączników w jednej linii. Koszt poziomicy to kilkanaście złotych.
• Ołówek i miarka - Do zaznaczania miejsc wiercenia i odmierzania długości przewodów.
• Rękawice ochronne - Zawsze warto chronić ręce, zwłaszcza przy pracach z narzędziami. Kilka złotych za parę rękawic roboczych to niewielki wydatek.
• Okulary ochronne - Podczas wiercenia, cięcia przewodów, zawsze mogą wpaść do oka jakieś drobiny. Okulary ochronne to koszt rzędu kilku złotych, a ochrona bezcenna.
• Latarka - Czasem przyjdzie pracować w słabo oświetlonych miejscach, np. w piwnicy czy na strychu. Latarka to must-have.

Mając zgromadzone wszystkie te narzędzia i materiały, możemy śmiało ruszać do boju. Pamiętaj – lepiej dwa razy sprawdzić, czy czegoś nie brakuje, niż w trakcie pracy biegać po sklepach w poszukiwaniu brakującej złączki. Dobre przygotowanie to połowa sukcesu, zwłaszcza w elektryce.

Schemat Podłączenia Wyłącznika Schodowego - Zrozumienie i Interpretacja

Kluczem do poprawnego podłączenia wyłącznika schodowego jest zrozumienie schematu elektrycznego. To mapa drogowa instalacji, która prowadzi nas krok po kroku przez labirynt przewodów i połączeń. Bez schematu, próba instalacji to jak szukanie igły w stogu siana, tylko w ciemności i z ryzykiem porażenia prądem. Dlatego warto poświęcić trochę czasu na naukę czytania schematów - to umiejętność przydatna nie tylko przy wyłącznikach schodowych, ale przy każdej domowej instalacji elektrycznej.

ABC Schematów Elektrycznych - Dekoder Tajemniczych Znaków

Schemat elektryczny wyłącznika schodowego, na pierwszy rzut oka, może przypominać hieroglify Majów. Mnóstwo linii, kropek, symboli - co to wszystko znaczy? Spokojnie, nie taki diabeł straszny, jak go malują. Podstawowe symbole są w miarę intuicyjne, a cała logika schematu sprowadza się do prostych zasad. Zacznijmy od podstaw:

Zobacz także: Wyłącznik Zwykły Zamiast Schodowego: Czy To Możliwe w 2025?

• Linie proste - Reprezentują przewody elektryczne. Grubsze linie mogą oznaczać przewody o większym przekroju, ale w prostych schematach najczęściej wszystkie linie są tej samej grubości. Istotne jest, jak te linie się łączą i gdzie prowadzą.
• Kropki na połączeniach przewodów - Oznaczają fizyczne połączenie elektryczne dwóch lub więcej przewodów. Brak kropki na skrzyżowaniu linii oznacza, że przewody się tylko krzyżują, ale nie są ze sobą połączone elektrycznie. To subtelna, ale kluczowa różnica.
• Symbol wyłącznika schodowego (łącznika schodowego, przełącznika schodowego krzyżowego) - Na schemacie spotkamy symbol wyłącznika schodowego. Wygląda on jak kwadrat z trzema stykami i strzałką. Strzałka symbolizuje przełączanie obwodu między dwoma torami. Różne źródła mogą używać nieco różnych symboli, ale ogólna idea jest ta sama - trzy punkty podłączenia i mechanizm przełączający.
• Symbole źródeł zasilania (L, N, PE) - Litera "L" (lub czasami "P") oznacza fazę (przewód fazowy, pod napięciem). Litera "N" oznacza neutralny (przewód neutralny, zerowy roboczy). "PE" (lub symbol uziemienia) oznacza przewód ochronny (uziemiający, zerowy ochronny). Kolory przewodów są umownie zdefiniowane, ale warto zawsze je potwierdzić próbnikiem napięcia, przed rozpoczęciem pracy.
• Symbol oprawy oświetleniowej (żarówki) - Wygląda jak kółko z krzyżykiem w środku, lub stylizowana żarówka. Oznacza punkt, w którym podłączamy lampę. Może to być pojedyncza lampa, lub cała grupa lamp, zależnie od schematu.

Analiza Schematu - Rozbieramy na Czynniki Pierwsze

Typowy schemat podłączenia wyłącznika schodowego składa się z dwóch wyłączników schodowych i oprawy oświetleniowej. Faza (L) z zasilania doprowadzona jest do pierwszego wyłącznika. Dwa przewody "schodowe" (tzw. przewody łączące) łączą oba wyłączniki ze sobą, stykami przełącznymi. Z drugiego wyłącznika, faza (już przełączona) idzie do oprawy oświetleniowej. Przewód neutralny (N) z zasilania jest podłączony bezpośrednio do oprawy. Przewód ochronny (PE), jeśli jest obecny w instalacji oświetleniowej (np. dla opraw metalowych), również jest podłączony do oprawy, i do zacisku ochronnego w puszce wyłącznika (jeśli taki istnieje).

Kluczem do zrozumienia działania wyłącznika schodowego jest fakt, że w pozycji "wyłączone" obwód jest przerwany, a w pozycji "włączone" obwód jest zamknięty. Przełączanie jednego z wyłączników (górnego lub dolnego) zmienia stan obwodu - jeśli światło było włączone, to je wyłączy, a jeśli było wyłączone - to je włączy. Działa to niezależnie od pozycji drugiego wyłącznika.

Praktyczna Interpretacja - Ze Schematu do Instalacji

Mając schemat przed oczami, możemy go przełożyć na rzeczywistość. Każda linia na schemacie to przewód, każdy symbol wyłącznika to realny wyłącznik, każda kropka to złączka. Patrząc na schemat, identyfikujemy zaciski w wyłącznikach - zazwyczaj opisane numerami lub literami (np. L, 1, 2, czy COM, L1, L2). Porównujemy schemat z realnymi przewodami w puszce. Sprawdzamy kolory przewodów, czy zgadzają się z naszymi założeniami (faza - brązowy/czarny, neutralny - niebieski, ochronny - żółto-zielony). Jeśli mamy wątpliwości, używamy próbnika napięcia, aby zidentyfikować przewód fazowy.

Zobacz także: Jak podłączyć wyłącznik schodowy krok po kroku? Poradnik 2025

Pamiętajmy, schemat jest uproszczonym rysunkiem ideowym. Nie pokazuje on fizycznego rozmieszczenia puszek i przewodów w ścianie, tylko połączenia elektryczne między nimi. Naszym zadaniem jest przetłumaczyć ten abstrakcyjny obraz na konkretną instalację, krok po kroku, przewód po przewodzie. A w razie wątpliwości – zawsze lepiej skonsultować się z elektrykiem. Bezpieczeństwo przede wszystkim.

Bezpieczne Podłączanie Wyłącznika Schodowego - Kluczowe Zasady BHP

Praca z elektrycznością, nawet na pozór tak prosta jak podłączenie wyłącznika schodowego, niesie ze sobą ryzyko. Prąd elektryczny jest niewidzialny i bezwzględny - błąd w instalacji może skończyć się porażeniem, pożarem, a w najlepszym razie - wyłączeniem korków. Dlatego bezpieczeństwo powinno być zawsze na pierwszym miejscu. Zanim cokolwiek zrobisz, przeczytaj i zapamiętaj te kluczowe zasady BHP. Potraktuj to serio - Twoje zdrowie i bezpieczeństwo są ważniejsze niż oszczędność kilkudziesięciu złotych na elektryku.

Zobacz także: Jak podłączyć wyłącznik schodowy? Schemat krok po kroku

Zanim Zaczniesz - Procedura Bezpieczeństwa Krok po Kroku

Przed przystąpieniem do jakichkolwiek prac instalacyjnych, musisz bezwzględnie wykonać kilka kroków, które zapewnią Ci bezpieczeństwo:

• Wyłącz zasilanie! - To podstawa absolutna. Znajdź skrzynkę rozdzielczą w swoim domu (zazwyczaj w przedpokoju lub korytarzu). Zidentyfikuj wyłącznik nadprądowy (korek, bezpiecznik) obwodu oświetleniowego, który chcesz modyfikować. Wyłącz ten wyłącznik. Dla pewności, możesz wyłączyć główny wyłącznik prądu w domu. Upewnij się, że nikt nie włączy zasilania przypadkowo podczas Twojej pracy.
• Sprawdź brak napięcia! - Wyłączenie korka to nie wszystko. Mogło dojść do pomyłki w oznaczeniu obwodów, wyłącznik mógł być wadliwy, albo ktoś mógł już wcześniej namieszać w instalacji. Zanim dotkniesz jakichkolwiek przewodów, sprawdź próbnikiem napięcia (neonówką lub multimetrem), czy w przewodach w puszce wyłącznika na pewno nie ma napięcia. Sprawdź każdy przewód osobno, względem uziemienia i względem siebie nawzajem. Jeśli próbnik świeci lub miernik pokazuje napięcie - NIE DOTYKAJ! Sprawdź jeszcze raz, czy wyłączyłeś właściwy obwód, lub poszukaj pomocy elektryka.
• Używaj izolowanych narzędzi! - Śrubokręty, kombinerki, obcinaki - wszystkie narzędzia, których używasz do prac elektrycznych, muszą mieć izolowane rękojeści, z atestem bezpieczeństwa do prac elektrycznych. Nie używaj tanich, podejrzanych narzędzi z marketu - zainwestuj w solidny zestaw renomowanej firmy. To się opłaci, nie tylko bezpieczeństwem, ale i komfortem pracy.
• Pracuj w suchym środowisku! - Woda i elektryczność to śmiertelne połączenie. Pracuj w suchym pomieszczeniu, przy suchej podłodze, suche ręce. Jeśli jest wilgotno, poczekaj aż wyschnie. Unikaj pracy w deszczu, śniegu, czy w pobliżu źródeł wody.
• Stosuj ochronę osobistą! - Rękawice ochronne, okulary ochronne to minimum. Rękawice chronią przed drobnymi urazami mechanicznymi i częściowo przed porażeniem (choć nie zastąpią wyłączenia zasilania). Okulary chronią oczy przed iskrami, odpryskami, czy przypadkowym zwarciem. W bardziej zaawansowanych pracach (np. wiercenie w ścianach) warto używać maski przeciwpyłowej.
• Nie pracuj sam! - Jeśli jesteś początkujący w elektryce, poproś kogoś o pomoc lub nadzór. Druga osoba może pomóc w nagłych wypadkach, wezwać pomoc, lub po prostu spojrzeć świeżym okiem na Twoją pracę i wychwycić potencjalne błędy.
• Zapoznaj się ze schematem! - Zanim zaczniesz cokolwiek łączyć, dokładnie przestudiuj schemat podłączenia wyłącznika schodowego. Zrozum, jak działa obwód, jakie przewody gdzie powinny być podłączone. Jeśli schemat jest niejasny, poszukaj innego, bardziej przejrzystego. W Internecie znajdziesz mnóstwo schematów i poradników.
• Sprawdzaj połączenia! - Po każdym połączeniu przewodów, dokładnie sprawdź, czy jest solidne i pewne. Przewody muszą być dobrze dokręcone w złączkach lub zaciskach, izolacja nieuszkodzona, żyły miedziane niepowycinane. Luźne połączenia to potencjalne źródło problemów - zwarć, iskrzenia, przegrzewania się przewodów, a nawet pożaru.
• Po zakończeniu pracy - testuj z rozwagą! - Po podłączeniu wszystkich przewodów, zanim włączysz zasilanie, sprawdź jeszcze raz wszystkie połączenia, upewnij się, że nic się nie poluzowało, że nie ma gołych przewodów. Włącz zasilanie obwodu oświetleniowego i ostrożnie sprawdź działanie wyłączników. Upewnij się, że światło włącza się i wyłącza poprawnie z obu wyłączników. Jeśli coś nie działa tak, jak powinno - natychmiast wyłącz zasilanie i sprawdź połączenia, schemat, a w razie potrzeby - wezwij elektryka.

Porażenie Prądem - Co Robić w Nagłym Wypadku?

Nawet przy zachowaniu ostrożności, wypadek może się zdarzyć. Porażenie prądem to poważna sytuacja, wymagająca natychmiastowej reakcji. Co robić, gdy ktoś zostanie porażony prądem?

• Odłącz zasilanie! - To priorytet. Natychmiast wyłącz zasilanie obwodu lub główne zasilanie w domu. Jeśli nie możesz odłączyć zasilania szybko, spróbuj odciągnąć poszkodowanego od źródła prądu, używając nieprzewodzącego przedmiotu (np. suchego kija, drewnianej szczotki, plastikowego krzesła). Nie dotykaj poszkodowanego gołymi rękami, dopóki nie upewnisz się, że prąd nie płynie!
• Wezwij pomoc! - Zadzwoń na numer alarmowy 112 lub 999. Poinformuj dyspozytora o porażeniu prądem, podaj dokładny adres i opis sytuacji. Nie rozłączaj się, dopóki dyspozytor Ci na to nie pozwoli.
• Udziel pierwszej pomocy! - Sprawdź funkcje życiowe poszkodowanego (oddech, tętno). Jeśli nie oddycha - rozpocznij resuscytację krążeniowo-oddechową (RKO). Ułóż poszkodowanego w pozycji bocznej ustalonej, jeśli jest przytomny i oddycha. Nie podawaj nic do picia, nie przenoś poszkodowanego, dopóki nie przyjedzie pomoc medyczna, chyba że zachodzi bezpośrednie zagrożenie życia (np. pożar).

Pamiętaj, bezpieczeństwo to nie tylko zbiór zasad, ale przede wszystkim świadomość ryzyka i odpowiedzialne podejście do pracy z elektrycznością. Nie lekceważ prądu, szanuj go, a unikniesz problemów. A jeśli masz jakiekolwiek wątpliwości - zawsze lepiej skorzystać z pomocy wykwalifikowanego elektryka.

Zobacz także: Wyłącznik Schodowy Podwójny: Ile Żył Potrzebujesz?

Jak Podłączyć Wyłącznik Schodowy - Szczegółowy Poradnik Krok po Kroku

Teraz, gdy mamy za sobą teorię, listę zakupów i zasady bezpieczeństwa, możemy wreszcie przejść do praktyki. Jak podłączyć wyłącznik schodowy krok po kroku? Poniższy poradnik przeprowadzi Cię przez cały proces montażu - od przygotowania, poprzez łączenie przewodów, aż po finalne sprawdzenie działania instalacji. Traktuj to jako mapę krok po kroku, ale pamiętaj - każda instalacja jest nieco inna, więc zachowaj zdrowy rozsądek i adaptuj się do konkretnych warunków.

Krok 1: Przygotowanie Stanowiska Pracy - Demontaż Starych Wyłączników (Opcjonalnie)

Zaczynamy od przygotowań. Jeśli wymieniasz stare wyłączniki na nowe, zacznij od demontażu starych. Jeśli instalujesz wyłączniki w nowym miejscu, przejdź od razu do kroku 2.

• Wyłącz zasilanie! - Ponownie, bezwzględnie wyłącz zasilanie obwodu oświetleniowego (korek lub wyłącznik nadprądowy). Sprawdź brak napięcia próbnikiem! To nie jest krok, który można pominąć.
• Zdejmij osłony starych wyłączników - Zazwyczaj osłony są mocowane na zatrzaski lub śrubki. Delikatnie podważ osłonę śrubokrętem lub palcami i zdejmij ją.
• Odkręć mocowanie wyłącznika - Wyłączniki są zazwyczaj przykręcone do puszki w ścianie na śrubki. Odkręć te śrubki i wyciągnij wyłącznik z puszki. Rób to delikatnie, nie ciągnij na siłę za przewody.
• Zrób zdjęcia połączeń! - Zanim odłączysz przewody od starego wyłącznika, zrób dokładne zdjęcia połączeń. To bardzo pomocne, zwłaszcza jeśli robisz to pierwszy raz. Zdjęcia pozwolą Ci później odtworzyć stare połączenia, jeśli coś pójdzie nie tak.
• Odkręć i odłącz przewody - Odkręć śrubki zacisków starego wyłącznika i odłącz przewody. Zwróć uwagę na kolory przewodów i ich położenie w zaciskach. Jeśli nie jesteś pewien, oznacz przewody taśmą izolacyjną (np. numerami 1, 2, 3) i zanotuj, który kolor przewodu był podłączony do którego zacisku.

Krok 2: Montaż Puszek Elektrycznych (Nowa Instalacja)

Jeśli instalujesz wyłączniki w nowym miejscu, musisz zamontować puszki elektryczne w ścianie.

• Wyznacz miejsce na puszki - Wybierz dogodne miejsce na wyłączniki - zazwyczaj na wysokości ok. 1.4 m od podłogi, przy wejściu na schody na dole i na górze. Użyj poziomicy, aby upewnić się, że puszki będą zamontowane w jednej linii, poziomo.
• Wywierć otwory na puszki - Użyj wiertarki z otwornicą o średnicy odpowiedniej do puszek (zazwyczaj 68mm). Wywierć otwory w ścianie w wyznaczonych miejscach. Pamiętaj o okularach ochronnych!
• Zamontuj puszki - Włóż puszki do otworów. Puszki do ścian murowanych zazwyczaj mocuje się na wcisk, a puszki do gips-kartonu mają specjalne łapki rozporowe, które dociskają puszkę do płyty. Upewnij się, że puszki są stabilnie zamocowane.
• Przygotuj przewody - Przeprowadź przewody elektryczne z punktu zasilania oświetlenia do puszek wyłączników. Możesz prowadzić przewody pod tynkiem, w listwach przypodłogowych, lub natynkowo, w korytkach kablowych. Pamiętaj o zasadach prowadzenia przewodów elektrycznych - unikać ostrych zagięć, prowadzić równolegle lub prostopadle do krawędzi ścian, itp.
• Wprowadź przewody do puszek - Wprowadź przewody do puszek przez otwory w puszce. Zostaw w puszce zapas przewodu (ok. 15-20 cm), aby było wygodnie łączyć przewody.

Krok 3: Podłączenie Przewodów do Wyłączników - Magia Połączeń

To kluczowy etap - podłączenie wyłączników schodowych zgodnie ze schematem. Postępuj dokładnie i bez pośpiechu.

• Przygotuj przewody - Ściągnij izolację z końcówek przewodów (ok. 1 cm) za pomocą strippera lub nożyka. Uważaj, żeby nie uszkodzić żyły miedzianej. Możesz lekko skręcić żyły przewodów, aby ułatwić ich wkładanie do zacisków.
• Zidentyfikuj zaciski w wyłącznikach - Wyłączniki schodowe mają zazwyczaj trzy zaciski - opisane numerami (np. 1, 2, 3) lub literami (np. COM, L1, L2). Zacisk COM (lub oznaczony jako L, P, strzałka) to zacisk wspólny. Zaciski 1 i 2 to zaciski przełączające.
• Podłącz przewody w pierwszym wyłączniku (np. dolnym) - Zgodnie ze schematem, przewód fazowy (brązowy lub czarny) z zasilania podłącz do zacisku wspólnego (COM lub L) pierwszego wyłącznika. Dwa przewody łączące (np. szary i czarny) podłącz do zacisków przełączających (1 i 2) pierwszego wyłącznika. Kolejność przewodów łączących nie ma znaczenia.
• Podłącz przewody w drugim wyłączniku (np. górnym) - Dwa przewody łączące (te same, które podłączyłeś do pierwszego wyłącznika) podłącz do zacisków przełączających (1 i 2) drugiego wyłącznika. Przewód fazowy (już przełączony) idący do lampy podłącz do zacisku wspólnego (COM lub L) drugiego wyłącznika. Przewód neutralny (niebieski) z zasilania podłącz bezpośrednio do lampy (omijając wyłączniki). Przewód ochronny (żółto-zielony), jeśli występuje, podłącz do zacisku ochronnego w puszce (jeśli jest) i do zacisku ochronnego lampy (jeśli jest metalowa).
• Dokręć zaciski - Dokręć śrubki zacisków w wyłącznikach, upewniając się, że przewody są dobrze zamocowane i nie wysuwają się. Nie dokręcaj zbyt mocno, żeby nie uszkodzić zacisków.
• Ułóż przewody w puszkach - Ułóż przewody w puszkach tak, aby wyłącznik zmieścił się w puszce i nie przygniatał przewodów. Możesz złożyć przewody w harmonijkę lub spiralę.

Krok 4: Montaż Wyłączników w Puszkach - Estetyka i Funkcjonalność

Po podłączeniu przewodów, montujemy wyłączniki w puszkach i zakładamy osłony.

• Umieść wyłączniki w puszkach - Delikatnie wsuń wyłączniki do puszek, uważając, żeby nie uszkodzić przewodów i połączeń. Ustaw wyłączniki pionowo (używając poziomicy).
• Przymocuj wyłączniki - Przykręć wyłączniki do puszek za pomocą śrubek mocujących. Dokręć śrubki umiarkowanie, żeby nie uszkodzić ramek wyłączników i nie pękły puszki.
• Załóż osłony wyłączników - Załóż osłony wyłączników, wciskając je na zatrzaski lub przykręcając śrubkami, w zależności od modelu.

Krok 5: Testowanie i Sprawdzanie Działania - Chwila Prawdy

Ostatni etap - sprawdzenie, czy wszystko działa jak należy.

• Włącz zasilanie! - Włącz wyłącznik nadprądowy obwodu oświetleniowego w skrzynce rozdzielczej.
• Sprawdź działanie wyłączników - Podejdź do dolnego wyłącznika i naciśnij go - światło powinno się włączyć. Podejdź do górnego wyłącznika i naciśnij go - światło powinno się wyłączyć. Powtórz test kilka razy, włączając i wyłączając światło z obu wyłączników, w różnych kombinacjach (włącz na dole, wyłącz na górze, włącz na górze, wyłącz na dole, itp.).
• Sprawdź, czy wszystko działa poprawnie - Upewnij się, że światło włącza się i wyłącza prawidłowo z obu wyłączników, niezależnie od ich położenia. Jeśli coś nie działa tak, jak powinno - wyłącz zasilanie, sprawdź połączenia, schemat, i ewentualnie popraw błędy.
• Ciesz się światłem! - Jeśli wszystko działa poprawnie - gratulacje! Samodzielnie podłączyłeś wyłącznik schodowy i możesz teraz bezpiecznie korzystać z oświetlenia schodów.

Pamiętaj, to tylko poradnik. Każda instalacja elektryczna jest unikalna. Jeśli masz jakiekolwiek wątpliwości, nie jesteś pewien swoich umiejętności, lub po prostu nie chcesz ryzykować - wezwij wykwalifikowanego elektryka. Bezpieczeństwo przede wszystkim.
