Jak podłączyć wyłącznik schodowy? Schemat krok po kroku

Czy kiedykolwiek zdarzyło Ci się wchodzić po schodach w ciemności, z trudem szukając włącznika światła? A może irytuje Cię konieczność wracania na dół, aby zgasić światło na górze? Rozwiązaniem tych problemów jest wyłącznik schodowy. Jeśli zastanawiasz się, jak to urządzenie magicznie ułatwia życie, a w szczególności nurtuje Cię "Jak podłączyć wyłącznik schodowy schemat", mamy dla Ciebie odpowiedź: to proste i logiczne połączenie, które umożliwia sterowanie oświetleniem z dwóch różnych miejsc.

Zanim zagłębimy się w szczegóły techniczne i schematy połączeń, rzućmy okiem na pewne dane, które pomogą nam zrozumieć, z czym właściwie mamy do czynienia, gdy myślimy o instalacji wyłącznika schodowego. Spójrzmy na praktyczne aspekty związane z decyzją o montażu takiego systemu. Nie nazwiemy tego metaanalizą, ale potraktujmy to jako zbiór kluczowych informacji:

Z powyższej tabeli jasno wynika, że podłączenie wyłącznika schodowego, w swojej podstawowej wersji, nie jest rocket science. Koszt materiałów jest relatywnie niski, a czas instalacji, nawet przez osobę bez doświadczenia (przy zachowaniu ostrożności i przestrzeganiu instrukcji), nie powinien przyprawić o ból głowy. Jednak warto zauważyć, że inwestycja w wyłącznik schodowy inteligentny otwiera drzwi do zupełnie nowych możliwości, oferując komfort na wyższym poziomie. Decyzja, który typ wyłącznika wybrać, zależy więc od indywidualnych potrzeb i budżetu. Niemniej jednak, niezależnie od wybranej opcji, kluczowe jest zrozumienie schematu połączeń wyłącznika schodowego. To on stanowi fundament prawidłowo działającej instalacji.

Co to jest wyłącznik schodowy i jak działa?

Wyobraź sobie sytuację: jest późny wieczór, wracasz do domu. Wchodzisz po schodach, niosąc torby z zakupami. Bez wyłącznika schodowego musiałbyś zatrzymać się na dole, włączyć światło, przejść na górę, a potem zejść z powrotem, żeby je wyłączyć. Brzmi znajomo? Wyłącznik schodowy, znany również jako przełącznik trójpozycyjny lub łącznik schodowy, eliminuje ten problem. Jego podstawowa funkcja to umożliwienie włączania i wyłączania oświetlenia z dwóch różnych, oddalonych od siebie miejsc. To proste rozwiązanie, które znacząco podnosi komfort użytkowania przestrzeni, zwłaszcza w domach wielopiętrowych, na schodach, korytarzach, a nawet w dużych pomieszczeniach.

Zastanówmy się teraz, jak to działa. Kluczem jest konstrukcja wewnętrzna wyłącznika schodowego. W przeciwieństwie do tradycyjnego wyłącznika, który ma tylko dwa styki (włącz/wyłącz), wyłącznik schodowy posiada trzy styki. Dwa z nich to styki toru prądowego, a trzeci to styk przełączający. Wyobraźmy sobie dwa wyłączniki schodowe połączone ze sobą. Gdy zmienimy położenie dźwigni na jednym z nich, obwód elektryczny zostanie przerwany lub zamknięty, niezależnie od położenia dźwigni drugiego wyłącznika. To trochę jak magia, ale to czysta fizyka i sprytnie zaprojektowany schemat elektryczny.

Aby zrozumieć to jeszcze lepiej, wyobraź sobie tory kolejowe. Pociąg (prąd) jedzie po torach (przewodach). Na torach znajdują się zwrotnice (wyłączniki schodowe). Przełączając zwrotnicę, zmieniamy tor jazdy pociągu. W normalnym ustawieniu, prąd płynie przez obwód, światło się świeci. Przełączenie dowolnego z wyłączników powoduje zmianę "toru" i prąd przestaje płynąć - światło gaśnie. Ponowne przełączenie dowolnego wyłącznika znowu "ustawia tory" tak, aby prąd płynął i światło się zapalało. Proste, prawda? W praktyce, schemat podłączenia wyłącznika schodowego jest nieco bardziej skomplikowany niż tory kolejowe, ale zasada działania pozostaje analogiczna.

Często słyszy się pytania: "Czy wyłącznik schodowy zużywa więcej prądu?". Odpowiedź brzmi: nie. Wyłącznik schodowy sam w sobie nie zużywa energii elektrycznej. Jest tylko elementem obwodu, który umożliwia włączanie i wyłączanie oświetlenia. Pobór prądu zależy wyłącznie od rodzaju i mocy źródła światła, które jest do niego podłączone. Więc śmiało, montuj wyłączniki schodowe! Komfort i wygoda, które oferują, są nieocenione, a rachunki za prąd nie wzrosną z ich powodu. Pomyśl o zimowych wieczorach, kiedy nie musisz błądzić po ciemnych schodach - to komfort, który trudno przecenić.

Niezbędne narzędzia i materiały do podłączenia wyłącznika schodowego

Zanim przystąpimy do działania i zmierzymy się z wyzwaniem, jakim jest podłączenie wyłącznika schodowego, zgromadźmy arsenał niezbędnych narzędzi i materiałów. Bez odpowiedniego przygotowania, nawet najprostsza misja może zamienić się w epicką sagę. A my chcemy, żeby montaż wyłącznika schodowego był szybki, sprawny i, co najważniejsze, bezpieczny.

Podstawowym narzędziem, bez którego ani rusz, jest śrubokręt. Nie jeden, a zestaw! Przyda się zarówno śrubokręt płaski, jak i krzyżakowy, i to w różnych rozmiarach. Dlaczego? Bo śruby w puszkach elektrycznych i samych wyłącznikach mogą mieć różne rozmiary i typy główek. Precyzja jest kluczowa, więc zainwestuj w porządny zestaw śrubokrętów. Unikniesz frustracji i uszkodzenia śrub. Następnie, musimy mieć coś do cięcia i zdejmowania izolacji z przewodów. Kombinerki uniwersalne z funkcją cięcia i ściągacz izolacji to absolutne must-have. Dobre kombinerki to podstawa, a ściągacz izolacji ułatwi i przyspieszy pracę, zapewniając precyzyjne przygotowanie przewodów do podłączenia.

Bezpieczeństwo przede wszystkim! Napięcie w instalacji elektrycznej to nie żarty. Zanim cokolwiek zaczniemy robić, musimy odłączyć zasilanie. I tu wkracza multimetr lub próbnik napięcia. To nasze "oczy i uszy" w świecie elektryczności. Sprawdzimy, czy na pewno nie ma napięcia w obwodzie, zanim dotkniemy jakiegokolwiek przewodu. Nigdy nie bagatelizuj bezpieczeństwa, życie i zdrowie są najważniejsze! Oprócz tego, przydatna będzie latarka. Puszki elektryczne często znajdują się w ciemnych zakamarkach, a dobra latarka (najlepiej czołowa, żeby mieć wolne ręce) to nieoceniona pomoc. Nie zapominajmy o taśmie izolacyjnej – niezbędna do zabezpieczenia połączeń i oznaczenia przewodów, jeśli zajdzie taka potrzeba.

Co do materiałów, oprócz samych wyłączników schodowych (oczywiście!) potrzebujemy przewodów elektrycznych. Najczęściej stosuje się przewody miedziane o przekroju 1.5 mm² lub 2.5 mm², w zależności od obciążenia obwodu oświetleniowego. Grubość przewodów ma znaczenie, nie można ich dobierać "na oko". Konieczne będą również puszki elektryczne, jeśli stare są uszkodzone lub nieodpowiednie. Warto mieć też zapas złączek WAGO – to szybki i pewny sposób łączenia przewodów, szczególnie w puszkach o ograniczonej przestrzeni. I na koniec, drobiazg, ale jakże ważny – wkręty montażowe do przykręcenia wyłączników do puszek. Upewnij się, że masz odpowiednie rozmiary, żeby nie kręcić się w kółko z niepasującymi wkrętami.

Podsumowując listę niezbędników:

• Zestaw śrubokrętów (płaski i krzyżakowy, różne rozmiary)
• Kombinerki uniwersalne z funkcją cięcia i ściągaczem izolacji
• Multimetr lub próbnik napięcia
• Latarka (czołowa opcjonalnie)
• Taśma izolacyjna
• Wyłączniki schodowe (2 sztuki)
• Przewody elektryczne (miedziane 1.5 mm² lub 2.5 mm²)
• Puszki elektryczne (opcjonalnie)
• Złączki WAGO (opcjonalnie)
• Wkręty montażowe

Krok po kroku: Podłączanie wyłącznika schodowego - schemat i instrukcja

Czas na konkrety! Mamy narzędzia, materiały, wiedzę teoretyczną… pora zamienić teorię w praktykę i podłączyć wyłącznik schodowy. Kluczem do sukcesu jest zrozumienie schematu podłączenia wyłącznika schodowego. Brzmi poważnie? Może trochę, ale krok po kroku, stanie się to jasne i logiczne. Pamiętajmy, bezpieczeństwo na pierwszym miejscu! Zanim cokolwiek zaczniemy, wyłączamy bezpiecznik odpowiadający za obwód oświetleniowy, którym będziemy się zajmować. Sprawdzamy próbnikiem napięcia, czy na pewno nie ma prądu. Dopiero wtedy możemy ruszać do akcji.

Zaczynamy od identyfikacji przewodów w puszce elektrycznej. Zazwyczaj mamy do czynienia z trzema rodzajami przewodów: fazowym (L, zazwyczaj brązowy lub czarny), neutralnym (N, zazwyczaj niebieski) i ochronnym (PE, żółto-zielony). W przypadku podłączania wyłącznika schodowego, interesują nas przewody fazowe i jeden przewód neutralny, który idzie bezpośrednio do lampy. Przewód ochronny łączymy z bolcem uziemiającym w puszce i obudową lampy (jeśli jest metalowa). Ważne: w instalacjach starszego typu kolory przewodów mogą odbiegać od standardów! Dlatego zawsze warto użyć próbnika napięcia, żeby upewnić się, który przewód jest fazowy, a który neutralny.

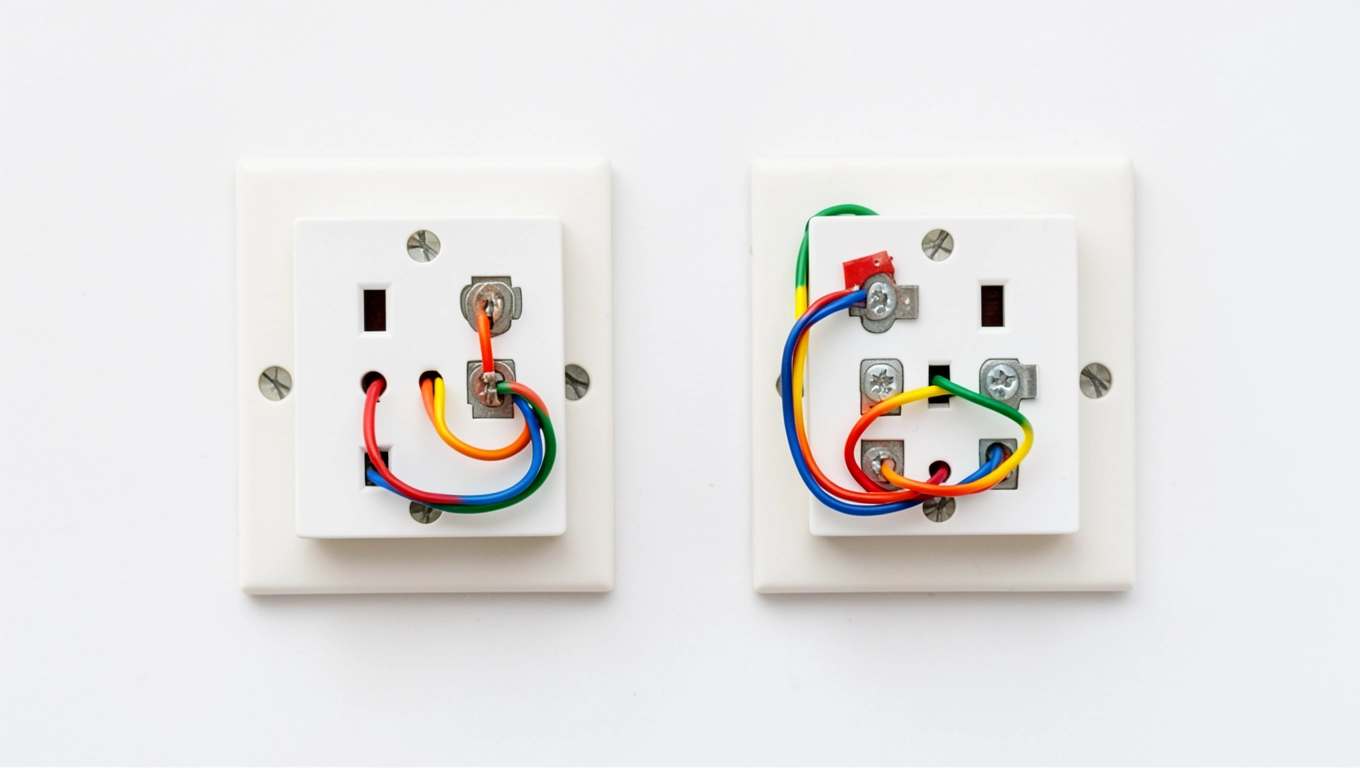

Teraz przechodzimy do schematu podłączenia wyłącznika schodowego. Standardowy schemat zakłada użycie dwóch wyłączników schodowych. Każdy z nich ma trzy zaciski. Zacisk "L" (lub oznaczony cyfrą "1") to zacisk wejściowy, do którego podłączamy przewód fazowy z zasilania w pierwszym wyłączniku, oraz przewód fazowy idący do lampy w drugim wyłączniku. Dwa pozostałe zaciski (oznaczone np. cyframi "2" i "3" lub "A" i "B", w różnych modelach różnie) to zaciski przełączające. Łączymy zaciski przełączające obu wyłączników ze sobą, czyli zacisk "2" pierwszego wyłącznika z zaciskiem "2" drugiego, a "3" z "3". Mówiąc prościej, przewody "łącznikowe" idą między wyłącznikami, łącząc odpowiadające sobie zaciski. Kluczowe jest precyzyjne podłączenie przewodów zgodnie ze schematem. Pomyłka w tym miejscu skutkuje tym, że układ nie będzie działał prawidłowo, albo co gorsza, może spowodować zwarcie.

Krok po kroku, instrukcja podłączenia wyłącznika schodowego wygląda następująco:

1. Wyłącz zasilanie obwodu elektrycznego. Upewnij się próbnikiem napięcia, że nie ma prądu.
2. Otwórz puszki elektryczne, w których będą montowane wyłączniki schodowe.
3. Zidentyfikuj przewody: fazowy (L), neutralny (N) i ochronny (PE).
4. Do pierwszego wyłącznika schodowego podłącz przewód fazowy (L) z zasilania do zacisku "L" (lub "1").
5. Do drugiego wyłącznika schodowego podłącz przewód fazowy (L) idący do lampy do zacisku "L" (lub "1").
6. Połącz zaciski przełączające obu wyłączników ze sobą, np. zacisk "2" pierwszego z "2" drugiego, "3" pierwszego z "3" drugiego. Użyj przewodów łącznikowych.
7. Przewód neutralny (N) poprowadź bezpośrednio z puszki zasilającej do lampy, omijając wyłączniki.
8. Przewód ochronny (PE) podłącz do bolca uziemiającego w puszce i obudowy lampy (jeśli jest metalowa).
9. Sprawdź dokładnie poprawność połączeń zgodnie ze schematem. Upewnij się, że przewody są dobrze dokręcone w zaciskach wyłączników.
10. Umieść wyłączniki w puszkach i przymocuj je wkrętami.
11. Zamknij puszki elektryczne.
12. Włącz zasilanie obwodu elektrycznego.
13. Sprawdź działanie wyłączników schodowych, włączając i wyłączając światło z obu miejsc.

Najczęstsze błędy przy podłączaniu wyłącznika schodowego i jak ich unikać

Nawet najbardziej doświadczeni majsterkowicze, a nawet zawodowi elektrycy, mogą czasem popełnić błąd. W elektryce, błędy przy podłączaniu wyłącznika schodowego mogą mieć różne konsekwencje – od niedziałającego oświetlenia, po poważniejsze awarie, a nawet zagrożenie bezpieczeństwa. Lepiej uczyć się na cudzych błędach i wiedzieć, czego unikać. A jak mówi stare porzekadło elektryków: "Lepiej zapobiegać, niż gasić pożar… albo wymieniać bezpieczniki co godzinę."

Jednym z najczęstszych błędów jest pomylenie przewodów. Jak już wspominaliśmy, kolory przewodów mogą być różne, a w starszych instalacjach odbiegać od obecnych standardów. Ignorowanie kolorów przewodów i łączenie ich "na oko" to prosta droga do problemów. Rozwiązanie? Zawsze, bez wyjątku, identyfikuj przewody próbnikiem napięcia. Upewnij się, który jest fazowy, neutralny, a który ochronny. Oznaczaj przewody taśmą izolacyjną, jeśli masz wątpliwości, żeby się nie pomylić. Precyzja i ostrożność to klucz.

Kolejny popularny błąd to nieprawidłowe podłączenie przewodów do zacisków wyłącznika. Schemat podłączenia wyłącznika schodowego jest prosty, ale wymaga uwagi. Często zdarza się, że przewody są wkładane w złe zaciski, lub nie są wystarczająco mocno dokręcone. Skutek? Układ nie działa, światło nie świeci, albo co gorsza, powstaje luźne połączenie, które może się nagrzewać i iskrzyć, stwarzając ryzyko pożaru. Rozwiązanie? Dokładnie analizuj schemat, krok po kroku. Sprawdzaj dwa razy, zanim zamkniesz puszkę. Upewnij się, że przewody są pewnie i mocno dokręcone w zaciskach wyłącznika. Jeśli używasz złączek WAGO, sprawdź, czy przewody są prawidłowo w nich osadzone.

Inny często spotykany problem to próba podłączenia więcej niż dwóch wyłączników schodowych w układzie standardowym. Standardowy wyłącznik schodowy umożliwia sterowanie oświetleniem tylko z dwóch miejsc. Chcesz sterować z trzech lub więcej? Potrzebujesz wyłącznika krzyżowego. Próba "obejścia" tego faktu i kombinowanie ze standardowymi wyłącznikami schodowymi skończy się fiaskiem. Rozwiązanie? Jeśli potrzebujesz sterowania oświetleniem z więcej niż dwóch miejsc, zastosuj wyłączniki krzyżowe. Są one nieco droższe, ale rozwiązują problem. Prawidłowy dobór komponentów do instalacji to podstawa.

Lista najczęstszych błędów przy podłączaniu wyłącznika schodowego i sposobów ich unikania:

• Błąd: Pomylenie przewodów (fazy, neutralnego, ochronnego). Rozwiązanie: Zawsze identyfikuj przewody próbnikiem napięcia, oznaczaj je taśmą izolacyjną.
• Błąd: Nieprawidłowe podłączenie przewodów do zacisków wyłącznika. Rozwiązanie: Dokładnie analizuj schemat, sprawdzaj połączenia, mocno dokręcaj przewody w zaciskach.
• Błąd: Próba podłączenia więcej niż dwóch wyłączników schodowych w układzie standardowym. Rozwiązanie: Użyj wyłącznika krzyżowego, jeśli potrzebujesz sterowania z więcej niż dwóch miejsc.
• Błąd: Brak odłączenia zasilania przed rozpoczęciem pracy. Rozwiązanie: Zawsze wyłączaj bezpiecznik i sprawdzaj próbnikiem napięcia, czy nie ma prądu! Bezpieczeństwo przede wszystkim!
• Błąd: Zbyt cienkie lub uszkodzone przewody. Rozwiązanie: Stosuj przewody o odpowiednim przekroju, sprawdź stan izolacji przewodów. Uszkodzone przewody wymień.
• Błąd: Brak uziemienia lampy (jeśli obudowa metalowa). Rozwiązanie: Zawsze podłączaj przewód ochronny (PE) do bolca uziemiającego i obudowy lampy. To kwestia bezpieczeństwa!
