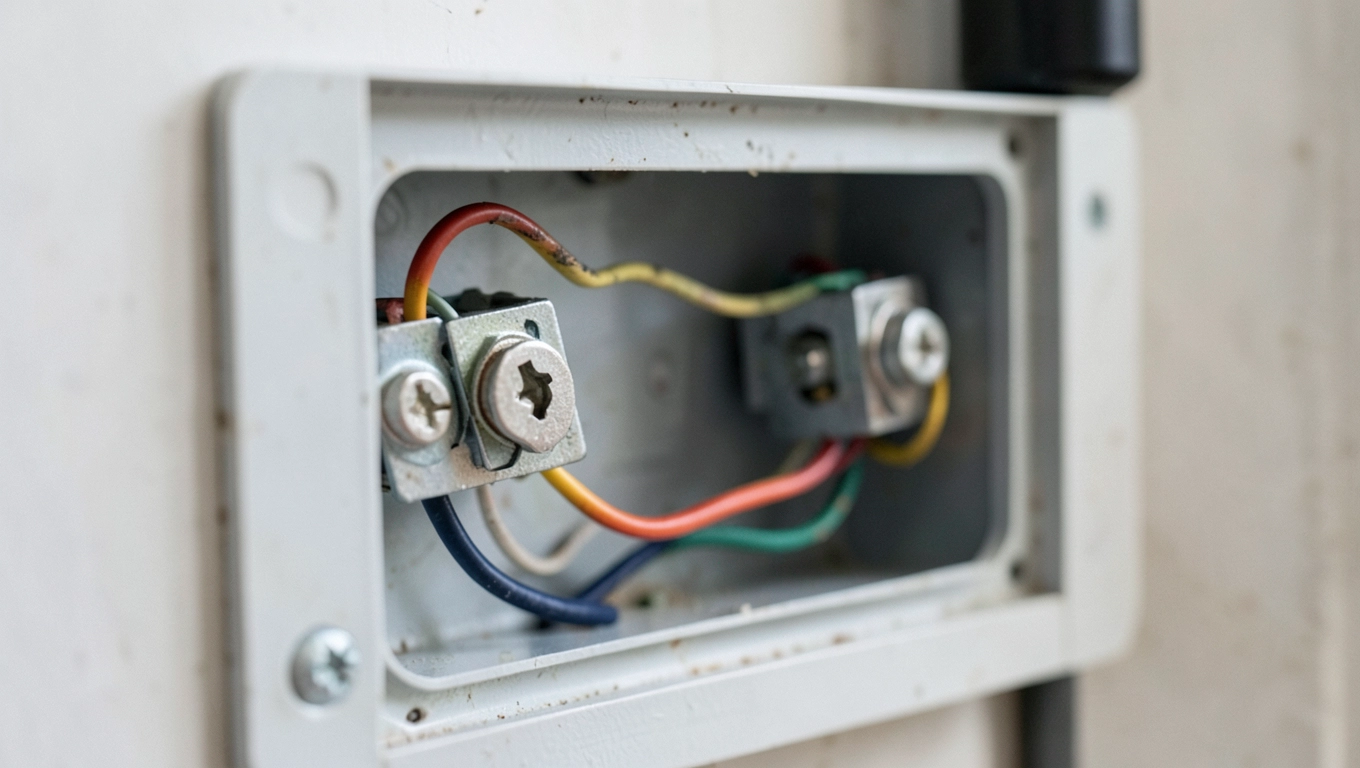

Wyłącznik schodowy: Ile żył i schemat podłączenia (Poradnik 2025)

Zastanawialiście się kiedyś, jak to możliwe, że włączacie światło na dole schodów, a wyłączacie je na górze, i to bez żadnej magii? Cała tajemnica tkwi w sprytnym systemie opartym na wyłącznik schodowy ile żył wymaga odpowiedniego podłączenia. Standardowo, aby ten system działał płynnie, wyłącznik schodowy pojedynczy wymaga podłączenia 3 żył. Ale spokojnie, to dopiero początek fascynującej podróży przez świat elektrycznych instalacji schodowych – jest w tym więcej niż tylko ta jedna liczba!

• Schemat podłączenia 3 żył: Jak połączyć wyłączniki i lampę?
• Rodzaje żył w instalacji schodowej: faza, korespondencyjne, neutralny, ochronny
• Wyłącznik schodowy podwójny: Ile żył jest potrzebnych w tym przypadku?

Zanim zagłębimy się w szczegółowe schematy i rodzaje przewodów, warto spojrzeć na szerszy obraz. Instalacje schodowe to coś więcej niż tylko przełączanie światła na stopniach. Spotkamy je w długich korytarzach, sypialniach do sterowania oświetleniem przy łóżku i drzwiach, czy nawet w ogrodzie. W każdym przypadku chodzi o jedno: wygodę i możliwość sterowania z dwóch, a czasami nawet więcej, punktów.

Analizując dostępne informacje oraz standardowe praktyki instalacyjne dotyczące tego, ile żył do wyłącznika schodowego faktycznie prowadzi, można zauważyć pewne wzorce i różnice w zależności od specyfiki układu.

Jak widać, choć pojedynczy wyłącznik schodowy faktycznie korzysta z trzech żył, cała instalacja schodowa, zwłaszcza przy lampie, czy gdy myślimy o bardziej zaawansowanych konfiguracjach jak wyłączniki podwójne, może wymagać znacznie większej liczby przewodów w pojedynczym peszlu czy rurze. Zrozumienie funkcji każdej żyły jest tutaj absolutnie kluczowe, by instalacja była nie tylko funkcjonalna, ale przede wszystkim bezpieczna i zgodna ze sztuką. Nie jest to zatem jedynie kwestia liczby, ale także ich przeznaczenia i właściwego połączenia.

Zobacz także: Jaka żywica na schody zewnętrzne? Poliuretanowa!

Schemat podłączenia 3 żył: Jak połączyć wyłączniki i lampę?

Rozłożenie przewodów to pierwszy, często najbardziej krytyczny etap planowania i wykonania instalacji schodowej. To właśnie na tym etapie decydujemy, ile żył do wyłącznika schodowego i punktów świetlnych poprowadzimy, co ma fundamentalne znaczenie dla przyszłego działania systemu.

Typowy schemat podłączenia dwóch wyłączników schodowych z lampą opiera się na idei, że jeden wyłącznik przyjmuje zasilanie (fazę), a drugi przekazuje zmienioną fazę do lampy. Pomiędzy nimi kursują dwa przewody zwane korespondencyjnymi, które przenoszą informację o położeniu każdego z przełączników.

Wyobraźmy sobie prosty układ. Z głównej rozdzielni doprowadzamy zasilanie do pierwszego wyłącznika schodowego. Do tego wyłącznika muszą dotrzeć przynajmniej trzy żyły: przewód fazowy (L), który jest "wejściem" zasilania, oraz dwa przewody korespondencyjne (często oznaczane jako 1 i 2 lub L1 i L2 na schematach i samych łącznikach).

Zobacz także: Jak położyć linoleum na schody w 2025 roku? Poradnik krok po kroku

Z pierwszego wyłącznika "wychodzą" te same dwa przewody korespondencyjne i biegną do drugiego wyłącznika schodowego. To one stanowią "łącznik" informacyjny między przełącznikami.

Drugi wyłącznik schodowy również ma zaciski na te dwa przewody korespondencyjne. Dodatkowo, z drugiego wyłącznika "wychodzi" jedna żyła - to przełączona faza, która następnie biegnie bezpośrednio do źródła światła (lampy).

Lampa, aby świecić, potrzebuje nie tylko przełączanej fazy z drugiego wyłącznika, ale także przewodu neutralnego (N) oraz ochronnego (PE). Te dwie żyły najczęściej nie przechodzą przez same wyłączniki schodowe, lecz są podłączane bezpośrednio do lampy z odpowiedniego miejsca w instalacji (np. z najbliższej puszki rozdzielczej lub bezpośrednio z miejsca doprowadzenia zasilania do obwodu).

Czyli reasumując, do pierwszego wyłącznika doprowadzamy zasilanie (Faza) i wyprowadzamy korespondencyjne (2 żyły). Do drugiego wyłącznika doprowadzamy korespondencyjne (2 żyły) i wyprowadzamy przełączaną fazę (1 żyła) do lampy.

Do lampy natomiast doprowadzamy przełączaną fazę z drugiego wyłącznika, przewód neutralny (N) oraz przewód ochronny (PE). To właśnie przy lampie lub w puszce zlokalizowanej w pobliżu, przewody N i PE z głównej instalacji spotykają się z przewodami N i PE idącymi do lampy.

Przy instalacji warto zastosować przewody o odpowiednim przekroju, standardowo 1,5 mm² dla oświetlenia. Używamy najczęściej przewodów typu NYM-J, który posiada wszystkie niezbędne żyły, w tym żyłę ochronną. W przypadku instalacji schodowej między wyłącznikami potrzebujemy kabla 3x1.5 mm² (jeśli N i PE idą inną drogą lub są łączone w puszce za wyłącznikami), a do lampy często potrzebujemy kabla 3x1.5 mm² (faza przełączana, N, PE).

Kluczowe jest zaplanowanie trasy przewodów z wyprzedzeniem. Najlepiej zrobić to na etapie "surowym" lub przed tynkowaniem ścian. Pozwala to ukryć przewody w ścianie, prowadząc je w peszlach lub rurach ochronnych. Koszt peszla to zazwyczaj kilkadziesiąt groszy do kilku złotych za metr, w zależności od średnicy. Wyłączniki schodowe standardowe to koszt od kilkunastu do kilkudziesięciu złotych za sztukę.

Instalacja powinna być przemyślana również pod kątem przyszłości. Wiecie, życie pisze różne scenariusze. Może za jakiś czas zechcecie dodać trzeci punkt sterowania (wtedy potrzebujecie wyłączników krzyżowych) lub zmienić konfigurację. Poprowadzenie dodatkowego peszla "na zapas" na tym wczesnym etapie to drobny wydatek (może 5-10 zł za metr dodatkowego peszla), który w przyszłości może zaoszczędzić sporo czasu, kurzu i pieniędzy.

Standardowa wysokość montażu wyłączników to około 110 cm od podłogi. Oczywiście, można dostosować to do indywidualnych preferencji czy wymagań specjalnych (np. dla osób z niepełnosprawnościami).

Puszki elektryczne, w których łączymy przewody, są również ważnym elementem. Powinny być odpowiedniej głębokości (np. 60 mm) i pojemności, aby pomieścić bezpiecznie wszystkie połączenia (np. za pomocą złączek Wago, które kosztują około 1-3 zł za sztukę, w zależności od typu i liczby zacisków).

Właściwe oznaczenie przewodów podczas instalacji jest nieocenione. Pomaga uniknąć pomyłek podczas podłączania, które mogą prowadzić do uszkodzenia wyłącznika lub, co gorsza, do niebezpiecznych zwarć.

Podłączenie "na żywca", bez odłączenia zasilania, jest absolutnie zakazane i skrajnie niebezpieczne. Zawsze upewnijcie się, że obwód jest wyłączony w rozdzielni, najlepiej za pomocą głównego wyłącznika prądu.

Mówiąc o bezpieczeństwie, pamiętajcie, że prace elektryczne wymagają wiedzy i precyzji. Jeśli nie czujecie się na siłach, lepiej powierzyć zadanie doświadczonemu elektrykowi. Godzina pracy elektryka może kosztować od 50 do 150 zł lub więcej, w zależności od regionu i doświadczenia. Natomiast koszt całej instalacji oświetlenia schodowego z montażem wyłączników schodowych może wynieść kilkaset złotych za punkt.

W teorii, schemat z 3 żyłami na wyłącznik wydaje się prosty, ale diabeł tkwi w szczegółach: w jakości połączeń, odpowiednim doborze przewodów, staranności wykonania. To te detale decydują o długowieczności i bezpieczeństwie instalacji.

Przejrzysty plan instalacji to podstawa. Zawsze rozrysujcie sobie, którędy mają biec kable, gdzie będą puszki i wyłączniki. To oszczędza nerwów i materiału na etapie montażu.

A co, jeśli macie już gotową instalację z mniejszą liczbą przewodów (np. stara 2-żyłowa)? W większości przypadków rozbudowa do systemu schodowego wymaga położenia dodatkowych przewodów, co niestety często oznacza kucie ścian. Dlatego podkreślamy raz jeszcze - planowanie to klucz!

Estetyka to też część instalacji. Odpowiednie osadzenie puszek i wyłączników, równe prowadzenie przewodów w tynku (jeśli nie stosujemy listew natynkowych), wszystko to wpływa na końcowy efekt wizualny. Ramki wokół wyłączników są dostępne w dziesiątkach wzorów i kolorów, pozwalając dopasować je do każdego wnętrza.

Pamiętajmy, że instalacja elektryczna to inwestycja na lata. Oszczędności na materiałach czy wykonaniu mogą zemścić się w przyszłości awariami lub koniecznością kosztownych napraw. Dobrej jakości przewody, pewne połączenia, solidne wyłączniki - to podstawa.

Materiały elektryczne posiadają określone certyfikaty i normy. Kupując przewody, wyłączniki, puszki, upewnijcie się, że pochodzą od renomowanych producentów i spełniają polskie oraz europejskie normy bezpieczeństwa.

Każde połączenie, czy to w puszce, czy na zaciskach wyłącznika, musi być wykonane pewnie i solidnie. Poluzowane połączenie może powodować iskrzenie, grzanie się i stanowić zagrożenie pożarowe. "Dokręcone na maksa" nie zawsze jest najlepszą strategią przy delikatnych zaciskach, ale luźne połączenia to katastrofa.

Testowanie obwodu po zakończeniu instalacji jest obowiązkowe. Użycie prostego miernika do sprawdzenia ciągłości obwodu przed włączeniem zasilania może zapobiec przykrym niespodziankom. Potem, już przy włączonym prądzie, sprawdzamy prawidłowe działanie układu.

Napięcie w domowej instalacji 230V jest śmiertelnie niebezpieczne. Traktujcie elektryczność z najwyższym szacunkiem i ostrożnością. Żarty na bok – prąd nie wybacza błędów.

Rozważając wyłącznik schodowy ile żył poprowadzić, myślimy nie tylko o minimalnej liczbie do działania, ale także o komfortowym zapasie na przyszłość. Dwa dodatkowe peszle "na wszelki wypadek" to minimalny koszt przy budowie, który pozwala na gigantyczną elastyczność przy późniejszych modyfikacjach.

Nawet prosty system z dwoma wyłącznikami schodowymi i lampą, bazujący na 3 żyłach na wyłącznik, w rzeczywistości wymaga skoordynowania łączenia kilku przewodów różnego typu. Kluczem jest dokładne trzymanie się schematu i dbanie o jakość każdego połączenia. Wiecie, to trochę jak budowanie z klocków, ale z tą różnicą, że błąd może "bolesny" w skutkach.

Warto też wspomnieć, że na rynku dostępne są różne rodzaje wyłączników schodowych - od klasycznych klawiszowych, przez przyciski dzwonkowe współpracujące z modułami bistabilnymi (co zmienia nieco wymagania dotyczące liczby żył!), po nowoczesne wyłączniki dotykowe czy nawet sterowane bezprzewodowo. Nasz podstawowy schemat dotyczy jednak tego najbardziej rozpowszechnionego, klasycznego wyłącznika klawiszowego, w którym każdy z łączników schodowych ma mieć zatem podłączone w sumie 3 przewody w najprostszej konfiguracji dwupunktowej.

Rodzaje żył w instalacji schodowej: faza, korespondencyjne, neutralny, ochronny

Zrozumienie funkcji każdego przewodu w instalacji schodowej to jak poznanie bohaterów dramatu elektrycznego – każdy ma swoją rolę, bez której cała sztuka nie miałaby sensu. W klasycznym układzie schodowym spotkamy cztery główne typy żył, których przeznaczenie i właściwe połączenie jest fundamentalne.

Pierwszym i najbardziej "energetycznym" graczem jest przewód fazowy (L). To on niesie ze sobą napięcie, to jest "gorący" drut, który dostarcza energię do obwodu. W nowoczesnych instalacjach jego kolor to najczęściej brązowy, czarny lub szary, choć w starszych można spotkać również czerwone czy białe.

Przewód fazowy w układzie schodowym doprowadzany jest do zacisku wejściowego jednego z wyłączników. Następnie, w zależności od położenia wyłącznika, napięcie z fazy jest przekazywane na jeden z dwóch przewodów korespondencyjnych lub na żaden (jeśli wyłącznik jest "otwarty" w danej pozycji).

Kolejnym kluczowym duetem są dwa przewody korespondencyjne (L1 i L2). To są prawdziwe "nerwy" systemu schodowego. Biegną one pomiędzy dwoma wyłącznikami, tworząc mostek informacyjny. Ich rolą jest przekazywanie sygnału o aktualnym położeniu każdego z łączników. Gdy jeden wyłącznik zmieni położenie, "przełącza" fazę z jednego przewodu korespondencyjnego na drugi, lub odwrotnie.

W drugim wyłączniku schodowym, zacisk wyjściowy (często oznaczany jako L lub wspólny) połączony jest z "odbiornikiem" – czyli z lampą. Napięcie pojawi się na tym zacisku tylko wtedy, gdy obydwa wyłączniki schodowe będą w "zgodnej" pozycji, pozwalającej na przepływ prądu.

Przy lampie, oprócz przełączanej fazy doprowadzonej z drugiego wyłącznika schodowego, niezbędny jest przewód neutralny (N). To ścieżka powrotu prądu do źródła zasilania, zamykająca obwód. Przewód neutralny nie przechodzi przez standardowy wyłącznik schodowy; łączy się go bezpośrednio z lampą (lub urządzeniem), zazwyczaj w puszce w pobliżu oprawy oświetleniowej lub w samej oprawie.

W nowoczesnych instalacjach przewód neutralny ma zawsze kolor niebieski. Jest on niezbędny do prawidłowego działania większości urządzeń elektrycznych, dostarczając zerowy potencjał względem fazy.

Ostatnim, ale być może najważniejszym przewodem z punktu widzenia bezpieczeństwa, jest przewód ochronny (PE). Ma on za zadanie chronić użytkownika przed porażeniem elektrycznym w przypadku awarii, np. gdy izolacja przewodu fazowego zostanie uszkodzona i dotknie metalowej obudowy lampy. Przewód PE stanowi wtedy bezpieczną ścieżkę dla prądu upływowego do ziemi, co powoduje zadziałanie zabezpieczeń (np. wyłącznika nadprądowego lub różnicowoprądowego).

Przewód ochronny ma charakterystyczny kolor zielono-żółty. Podobnie jak przewód neutralny, przewód PE nie przechodzi przez wyłączniki schodowe (z wyjątkiem specjalnych typów włączników, np. z gniazdem), lecz biegnie bezpośrednio do lampy (jeśli ma metalową obudowę) lub do puszki, gdzie łączy się z punktami PE pozostałych części instalacji.

Właściwe połączenie tych czterech rodzajów żył zgodnie ze schematem jest kluczowe dla bezpiecznej i niezawodnej pracy instalacji schodowej. Zlekceważenie którejkolwiek z nich (zwłaszcza PE) może prowadzić do śmiertelnie niebezpiecznych sytuacji.

Przykładowo, brak przewodu neutralnego w punkcie odbioru światła uniemożliwiłby przepływ prądu, a tym samym włączenie lampy. Dużo groźniejszy jest brak przewodu ochronnego - urządzenie pozornie działa, ale w przypadku uszkodzenia izolacji, jego metalowa obudowa może znaleźć się pod pełnym napięciem fazy, stanowiąc śmiertelne zagrożenie dla każdego, kto jej dotknie.

Dawniej, w starszych instalacjach dwuprzewodowych (system TN-C), często brakowało wydzielonego przewodu PE, a funkcje N i PE łączył jeden przewód PEN (często żółto-zielony z niebieskimi banderolami na końcach, lub nawet tylko żółto-zielony). Dziś normy wymagają stosowania systemów z oddzielonymi przewodami N i PE (system TN-S lub TN-C-S), co znacznie podnosi poziom bezpieczeństwa.

Przewody korespondencyjne bywają mylone z fazą. Pamiętajcie, że w zależności od położenia drugiego wyłącznika, na obu przewodach korespondencyjnych może być napięcie fazy (przewodem '1' płynie prąd do drugiego wyłącznika, a z przewodu '2' wraca napięcie, jeśli drugi wyłącznik go "odbija"), na jednym z nich może być napięcie, albo na żadnym (choć ta ostatnia sytuacja jest rzadka w standardowym schemacie). To właśnie zmienność napięcia na przewodach korespondencyjnych jest esencją działania układu schodowego.

Rozróżnianie żył po kolorach to podstawa, ale nigdy nie polegajmy wyłącznie na nich, zwłaszcza w starszych instalacjach. Zawsze używajmy próbnika napięcia lub miernika, aby potwierdzić, która żyła jest faktycznie fazowa, a która neutralna czy ochronna.

Przewody stosowane w instalacjach domowych to najczęściej miedziane druty izolowane PVC. Standardowe przekroje dla oświetlenia to 1.5 mm², a dla obwodów gniazd 2.5 mm². Ich parametry, takie jak dopuszczalne obciążenie prądowe, określone są w normach i kartach technicznych producentów.

Znajomość tych podstaw jest absolutnie niezbędna dla każdego, kto chce choćby zrozumieć, jak działa jego instalacja elektryczna w domu, nie mówiąc już o próbach jej modyfikacji. To podstawa wiedzy o wyłącznik schodowy ile żył ma i jakie mają funkcje.

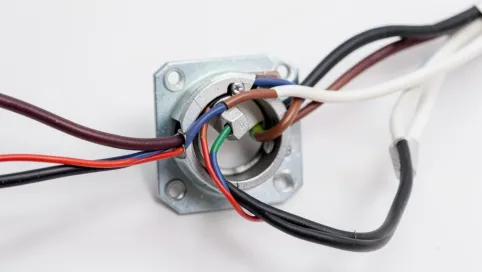

Wyłącznik schodowy podwójny: Ile żył jest potrzebnych w tym przypadku?

Ok, podnieśmy poprzeczkę. O ile pojedynczy wyłącznik schodowy do sterowania jednym punktem świetlnym z dwóch miejsc to standard, o tyle wyłącznik schodowy podwójny to sprytne rozwiązanie, które pozwala sterować... dwoma niezależnymi obwodami oświetlenia z tych samych dwóch lokalizacji. To tak, jakbyście mieli dwa wyłączniki schodowe w jednym fizycznym "pudełku".

Wyobraźmy sobie długi korytarz z dwoma sekcjami oświetlenia (np. światła główne i dyskretne kinkiety) lub piętrowy dom, gdzie chcecie sterować światłem na klatce schodowej ORAZ światłem w przedpokoju na dole/górze. W takich sytuacjach wyłącznik schodowy podwójny staje się bardzo użyteczny.

W jednej obudowie wyłącznika podwójnego znajdują się tak naprawdę dwa niezależne łączniki schodowe. Każdy z nich działa dokładnie na tej samej zasadzie, co pojedynczy wyłącznik schodowy - potrzebuje wejścia i dwóch wyjść korespondencyjnych do połączenia z drugim punktem sterowania.

Ile żył potrzebujemy więc do wyłącznika schodowego podwójnego? Tu sprawy się nieco komplikują w porównaniu do pojedynczego. Standardowy schemat dla wyłącznika podwójnego będzie wyglądał mniej więcej tak:

• Jedno lub dwa wejścia fazowe (L): Często jest jedno wspólne wejście fazowe, które jest mostkowane wewnętrznie do obu łączników. Czasami jednak mamy dwa niezależne wejścia fazowe, jeśli zasilanie dla obu obwodów przychodzi z różnych punktów lub obwodów rozdzielni. Załóżmy najczęściej spotykaną opcję: jedno wejście fazowe.
• Dwa zestawy przewodów korespondencyjnych: Dla pierwszego obwodu potrzebujemy L1 i L2. Dla drugiego obwodu również potrzebujemy L1 i L2 (chociaż na schematach mogą być oznaczone inaczej, np. L3 i L4, by uniknąć pomyłek). To daje nam łącznie 4 przewody korespondencyjne biegnące między dwoma wyłącznikami podwójnymi.
• Dwa wyjścia "przełączonej fazy": Z drugiego wyłącznika podwójnego wychodzą dwie żyły, każda niosąca przełączoną fazę dla jednego z dwóch obwodów oświetleniowych. Jedna idzie do lampy A, druga do lampy B.

Czyli sumując, do pierwszego wyłącznika podwójnego doprowadzamy fazę (1 żyła), a wychodzą z niego cztery przewody korespondencyjne (4 żyły). Łącznie daje to nam 5 żył podłączonych bezpośrednio do zacisków pierwszego wyłącznika podwójnego (plus potencjalnie N i PE, które mogą przechodzić w tej samej puszce, ale nie być włączone do wyłącznika).

Do drugiego wyłącznika podwójnego doprowadzamy cztery przewody korespondencyjne (4 żyły), a wychodzą z niego dwie żyły z przełączoną fazą, które biegną dalej do odpowiednich lamp (2 żyły). Łącznie daje nam to 6 żył podłączonych bezpośrednio do zacisków drugiego wyłącznika podwójnego.

Lamy, podobnie jak w przypadku pojedynczego układu, wymagają podłączenia przełączanej fazy (z drugiego wyłącznika podwójnego), przewodu neutralnego (N) i przewodu ochronnego (PE). Jeśli mamy dwie lampy, każda potrzebuje takiego zestawu (Faza-przełączana, N, PE).

Jak widać, instalacja z wyłącznikiem schodowym podwójnym wymaga znacznie więcej żył. Pomiędzy dwoma wyłącznikami potrzebujemy kabla z co najmniej 4 żyłami korespondencyjnymi plus N i PE jeśli w tej puszce są również przejścia tych przewodów dla zasilania lamp. Przykładowo, do poprowadzenia zasilania (Faza, N, PE) do pierwszej puszki i wyprowadzenia korespondencyjnych (4 żyły), a następnie poprowadzenia zasilania dla lamp (2 żyły Faza-przełączana, N, PE) z drugiej puszki, potrzebujemy bardziej złożonego okablowania.

Standardowy kabel NYM-J 3x1.5 mm² nie wystarczy do połączenia dwóch wyłączników podwójnych. Potrzebujemy kabla z większą liczbą żył, na przykład NYM-J 5x1.5 mm² (Faza, N, PE + 2 żyły korespondencyjne dla jednego obwodu) lub nawet NYM-J 7x1.5 mm² czy więcej, w zależności od szczegółowego schematu, gdzie biegną N i PE dla obu obwodów.

Warto rozważyć poprowadzenie oddzielnych kabli dla każdego obwodu sterowanego wyłącznikiem podwójnym, lub użycie kabli o odpowiednio dużej liczbie żył. Kabel NYM-J 5x1.5 mm² kosztuje zazwyczaj kilka do kilkunastu złotych za metr, drożej niż 3-żyłowy.

Montaż wyłącznika podwójnego w standardowej puszce fi 60 mm bywa wyzwaniem ze względu na liczbę przewodów i zacisków do podłączenia (do 6 zacisków dla przewodów aktywnych plus często dodatkowe na wewnętrzne mostki). Głębokie puszki (60 mm i więcej) są tu zdecydowanie zalecane.

Planowanie instalacji pod wyłącznik podwójny jest jeszcze bardziej krytyczne. Musimy z góry wiedzieć, które dwa obwody oświetleniowe chcemy w ten sposób sterować i jak poprowadzić do nich zasilanie, a także przewody neutralne i ochronne.

Cena wyłącznika schodowego podwójnego jest wyższa niż pojedynczego - może wynosić od kilkudziesięciu do ponad stu złotych za sztukę, w zależności od producenta i serii. Zastosowanie wyłączników podwójnych pozwala jednak zmniejszyć liczbę fizycznych łączników na ścianie, co może być zaletą estetyczną.

Pamiętajmy, że mimo iż wyłącznik podwójny jest jeden fizycznie, każdy z jego "segmentów" jest niezależnym łącznikiem schodowym. Oznacza to, że np. światło na klatce schodowej (obwód 1) może być zapalone lub zgaszone niezależnie od świateł w przedpokoju (obwód 2), ale każde z tych świateł można włączyć/wyłączyć z obu punktów sterowania (wyłączników podwójnych).

Biorąc pod uwagę liczbę wymaganych żył i złożoność połączeń, instalacja z wyłącznikami schodowymi podwójnymi jest bardziej wymagająca technicznie niż system z pojedynczymi łącznikami. Precyzja w łączeniach i dokładne trzymanie się schematu producenta wyłącznika jest absolutnie niezbędne.

Niektóre wyłączniki podwójne mają wewnętrzne mostki łączące zaciski wspólne dla obu łączników. W innych przypadkach trzeba je mostkować zewnętrznie przewodem, co dodatkowo zwiększa liczbę połączeń w puszce. Zawsze warto zapoznać się ze szczegółowym schematem dołączonym do konkretnego modelu wyłącznika.

Zastosowanie wyłączników schodowych podwójnych jest świetnym przykładem na to, jak niewielka zmiana funkcjonalności (sterowanie dwoma obwodami zamiast jednego) drastycznie wpływa na wymaganą infrastrukturę okablowania. To jasny dowód, że wyłącznik schodowy ile żył ostatecznie wymaga, zależy ściśle od jego typu i konfiguracji systemu.

Koszt robocizny przy instalacji wyłączników podwójnych może być nieco wyższy, z uwagi na większą złożoność i czas potrzebny na wykonanie połączeń w puszkach. Ale korzyści funkcjonalne i estetyczne często rekompensują te dodatkowe koszty.

Jak w przypadku każdej instalacji elektrycznej, planowanie i przestrzeganie zasad bezpieczeństwa są najważniejsze. Rozbudowane układy z wyłącznikami podwójnymi tym bardziej wymagają staranności i, jeśli brak nam doświadczenia, wsparcia profesjonalisty.

W sumie, decydując się na wyłącznik schodowy podwójny, nie pytamy już tylko o to, ile żył do pojedynczego wyłącznika schodowego, ale o to, ile żył jest potrzebnych do kompleksowego sterowania dwoma obwodami z dwóch punktów – i odpowiedź brzmi: znacznie więcej, wymagając odpowiedniego planowania okablowania i solidnych połączeń.
