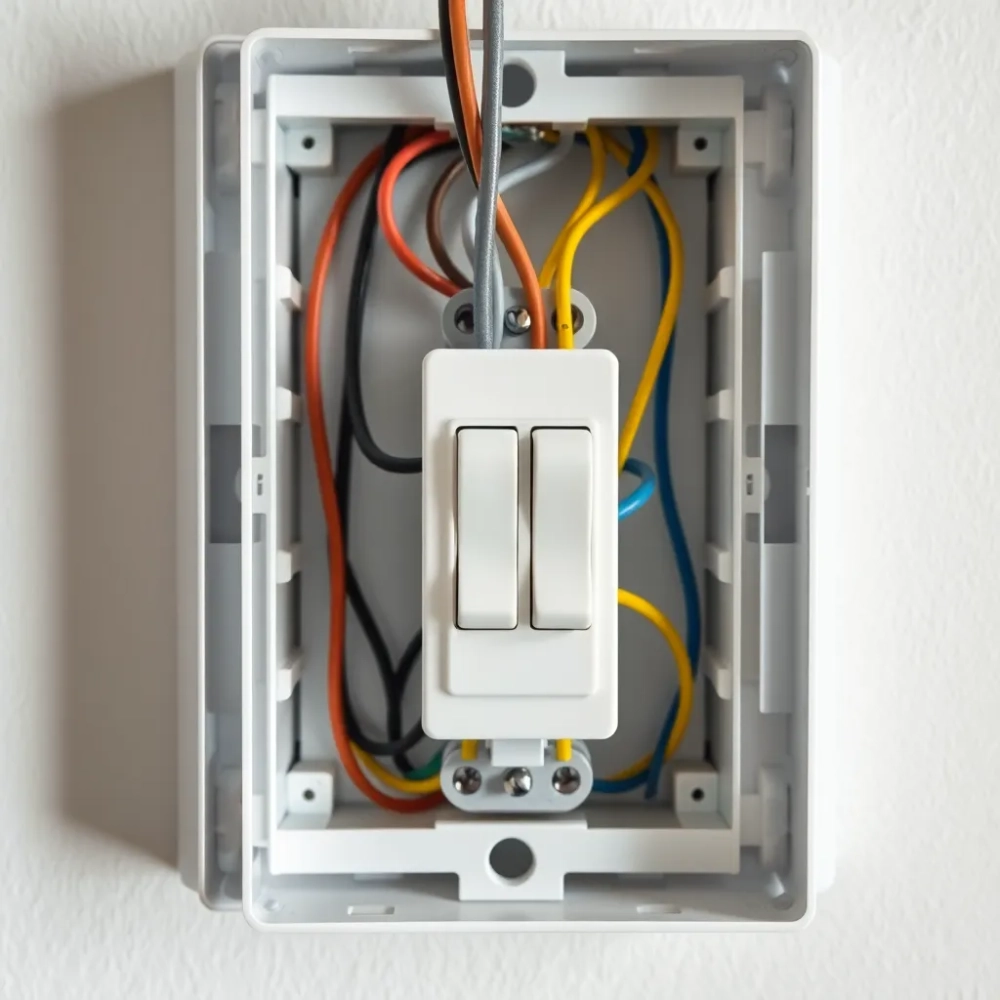

Jak podłączyć włącznik schodowy podwójny krzyżowy schemat krok po kroku

Sterowanie dwoma lampami z trzech różnych miejsc na klatce schodowej, w długim korytarzu albo na piętrze domu jednorodzinnego bez biegania między kondygnacjami wymaga rozszerzonego układu opartego na łączniku krzyżowym podwójnym. Temat, choć na pierwszy rzut oka wygląda na czysto elektryczny, w praktyce łączy precyzję schematu z cierpliwością przy kolorowych przewodach a sam błąd oznacza światło gasnące zawsze wtedy, gdy go niepotrzeba.

• Schemat podłączenia schodowego podwójnego krzyżowego
• Najczęstsze błędy przy montażu podwójnego krzyżowego
• Kiedy wybrać układ podwójny krzyżowy zamiast prostego

Schemat podłączenia schodowego podwójnego krzyżowego

Schemat różni się od klasycznej „schodówki" podwójnej jednym elementem: między dwa łączniki schodowe podwójne wchodzi dodatkowy element łącznik krzyżowy podwójny, który „przekręca" fazy w obu obwodach jednocześnie. To właśnie on pozwala na trzeci, czwarty czy piąty punkt sterowania, bo każdy kolejny łącznik krzyżowy działa jak parzyste przełożenie biegunów: zamienia kierunek fazy z wejścia na przeciwne wyjście, ale dla obu niezależnych lamp robi to symetrycznie.

Cały obwód zasilany jest jedną fazą L i przewodem neutralnym N. Faza dochodzi do pierwszego łącznika schodowego podwójnego (oznaczanego jako 0 na schemacie). Z jego dwóch wyjść wychodzą cztery przewody podróżnikowe: dwie pary biegną w jednym kablu, każda para obsługuje swoją lampę. Te cztery żyły dochodą do wejść łącznika krzyżowego, skąd kolejne cztery żyły wędrują do ostatniego łącznika schodowego podwójnego. Z niego faza sterowana jedzie już bezpośrednio do opraw pierwszej i drugiej lampy.

Przewód ochronny PE biegnie osobną drogą przez wszystkie puszki instalacyjne prosto do opraw oświetleniowych, omijając łączniki. To ważne, bo obudowy łączników schodowych podwójnych krzyżowych w wersjach podtynkowych (IP20) nie powinny przenosić napięcia ochronnego; przewód PE podłączany jest tylko do zacisków w oprawach, a w puszkach pozostaje złączony WAGO 221 i jedynie „przelotowo" odgałęziony.

Blokowy schemat połączeń wizualny zapis

Naszkicowanie tego w głowie bywa trudniejsze niż samo podłączenie, dlatego poniżej wersja blokowa, z której łatwo odczytać, który przewód gdzie wchodzi.

Źródło zasilania (rozdzielnia)
L (faza) → puszka A wejście wspólne łącznika 1 (podwójny schodowy)
N → bezpośrednio do opraw 1 i 2 (przez puszki przelotowo)
PE → do opraw (w puszkach tylko złączka przelotowa)

Puszka A łącznik podwójny schodowy nr 1 (wejście)
Wspólny zacisk „L": faza z rozdzielni
Wyjścia 1, 2 (podróżnik 1A, 1B) → podróżnikowe do krzyżowego
Wyjścia 3, 4 (podróżnik 2A, 2B) → podróżnikowe do krzyżowego

Puszka B łącznik podwójny krzyżowy (środek)
Wejścia 1A/1B → wyjścia 1A'/1B' (zamienione bieguny)
Wejścia 2A/2B → wyjścia 2A'/2B' (zamienione bieguny)

Puszka C łącznik podwójny schodowy nr 2 (wyjście)
Podróżnikowe 1A', 1B' → wyjście „Faza do lampy 1"
Podróżnikowe 2A', 2B' → wyjście „Faza do lampy 2"
Wyjścia fazowe → przewód do opraw 1 i 2

Oprawy łączą fazę sterowaną z przewodem neutralnym N, tworząc zamknięty obwód prądu. Bez neutralnego w oprawie lampa nie zaświeci, nawet jeśli łączniki są podłączone prawidłowo to pierwsza rzecz, jaką sprawdza się miernikiem, gdy coś nie działa.

Tabela połączeń kolory, oznaczenia, typy przewodów

Norma PN-HD 60364 dopuszcza te same kolory dla wszystkich podróżnikowych, ale w praktyce warto rozróżnić je kontrastowo najczęściej czarny i szary dla pierwszej pary oraz czerwonobrązowy i fioletowy dla drugiej. Każdy przewód na obu końcach powinien być oznaczony koszulką z numerem albo taśmą izolacyjną w tym samym miejscu brak tego oznaczenia jest najczęstszą przyczyną pomyłek przy rozbudowie układu za kilka lat.

Łącznik krzyżowy podwójny 3 punkty sterowania i 4 przewody podróżnikowe

Łącznik krzyżowy podwójny to element o czterech parach zacisków: dwie pary wejściowe i dwie wyjściowe, każda obsługująca niezależną linię oświetleniową. W środku obudowy umieszczone są dwa niezależne mechanizmy przełączające, zsynchronizowane dźwignią tak, że przeskoczenie jednego powoduje jednoczesne przeskoczenie drugiego. To ta synchronizacja sprawia, że jeden klawisz steruje obiema lampami z logicznego punktu widzenia, choć fizycznie prąd płynie dwoma niezależnymi obwodami.

Kiedy ten układ faktycznie się opłaca

Trzy punkty sterowania dwoma lampami jednocześnie mają sens tam, gdzie klasyczna „schodówka" podwójna byłaby niewystarczająca. Długie klatki schodowe w budynkach wielorodzinnych, hotele i pensjonaty, korytarze w domach z antresolą, a także wejścia do piwnicy z poziomu parteru i garażu to miejsca, w których pojedynczy łącznik schodowy podwójny nie wystarczy, a cztery włączniki przy każdych drzwiach są wygodniejsze niż trzy.

Koszt całego zestawu waha się od 50 do 120 zł za same mechanizmy i ramki (w zależności od serii producenta). Do tego dochodzi koszt kabla przy typowej odległości 12 m między puszkami wychodzi około 30-50 metrów YDY 5×1,5 mm², co daje kolejne 80-140 zł. Łączny budżet domowego montażu plasuje się więc między 130 a 260 zł, z czego największą zmienną jest cena samych łączników.

Checklist zakupowa przed wyjściem do marketu budowlanego

• 1× łącznik schodowy podwójny (seria kompletna z ramką)
• 1× łącznik schodowy podwójny (ten sam model, do pary)
• 1× łącznik krzyżowy podwójny (pasujący wizualnie)
• Złączki WAGO 221 minimum 12 sztuk (po 3 na każdy przewód w każdej puszce)
• Kabel YDY 5×1,5 mm² (dwie pary podróżnikowe + PE we wspólnej osłonie)
• Kabel YDY 3×1,5 mm² (od rozdzielni do puszki A i od puszki C do opraw)
• Tester napięcia dwubiegunowy (z homologacją do 500 V)
• Miernik uniwersalny z funkcją ciągłości obwodu i brzęczykiem
• Śrubokręt płaski i krzyżakowy izolowany (VDE 1000 V)
• Koszulki termokurczliwe lub taśma izolacyjna w różnych kolorach do oznakowania przewodów

Przed rozpoczęciem pracy warto też przygotować szkic rozmieszczenia puszek i oznaczyć każdy przewód jeszcze przed jego wciągnięciem. Po fakcie odgadywanie, który kabel jest który, zajmuje więcej czasu niż samo podłączenie.

Krok po kroku podłączenie w ośmiu punktach

1. Wyłącz napięcie w rozdzielni. Zabezpiecz wyłącznik przed przypadkowym włączeniem i potwierdź brak napięcia próbówką na każdym przewodzie.
2. Wciągnij kabel YDY 5×1,5 mm² między puszkami przygotuj cztery żyły podróżnikowe i jedną ochronną PE.
3. W puszce A podłącz fazę L do wspólnego zacisku łącznika schodowego podwójnego nr 1.
4. Połącz wyjścia tego łącznika z wejściami łącznika krzyżowego zwróć uwagę na parowanie: P1A do P1A, P1B do P1B (analogicznie P2).
5. W puszce B mostkuj wyjścia krzyżowego do wejść kolejnego odcinka kabla w kierunku puszki C.
6. W puszce C podłącz przewody podróżnikowe do zacisków wyjściowych drugiego łącznika schodowego podwójnego.
7. Z wyjść fazowych puszki C poprowadź przewody do opraw razem z neutralnym N i ochronnym PE.
8. Połącz przewód ochronny PE w każdej puszce przelotowo i zakończ go zaciskiem w oprawie.

Po zakończeniu włącz napięcie i przetestuj cały układ z każdego z trzech punktów każdy łącznik powinien zapalać i gasić obie lampy niezależnie. Jeśli jedna lampa reaguje odwrotnie, oznacza to zamienione wejście z wyjściem w sekcji krzyżowej i wystarczy przełożyć parę przewodów w środkowej puszce.

Najczęstsze błędy przy montażu podwójnego krzyżowego

Lista błędów powtarza się zaskakująco regularnie niezależnie od doświadczenia wykonawcy. Poniżej siedem najczęstszych, wraz z objawami i sposobem szybkiej naprawy.

Bezpieczeństwo pięć zasad, których nie wolno łamać

Zasada 1. Każdorazowo przed rozpoczęciem pracy sprawdź brak napięcia próbówką dwubiegunową. Próbnik jednopolowy może pokazać napięcie na przewodzie odłączonym od strony rozdzielni poprzez pojemnościowe sprzężenie to pułapka.

Zasada 2. Wyłącznik różnicowoprądowy 30 mA w obwodzie to absolutne minimum w obwodach oświetleniowych. Norma N SEP-E-001 wymaga go w łazienkach, a w klatkach schodowych i piwnicach zaleca się go jako dodatkowe zabezpieczenie.

Zasada 3. Nie łącz dwóch różnych faz w jednym łączniku w budynkach wielorodzinnych zdarza się, że sąsiednie obwody idą z różnych faz. Pomiar napięcia między przewodami podróżnikowymi powinien pokazać 0 V, nigdy 400 V.

Zasada 4. Wszystkie połączenia wykonuj złączkami WAGO 221 lub zaciskami śrubowymi w puszkach nigdy skręcaniem i taśmą izolacyjną. Skręt po roku traci styk i zaczyna grzać pod obciążeniem.

Zasada 5. Stosuj osprzęt o stopniu ochrony dopasowanym do pomieszczenia: IP20 w suchych wnętrzach, IP44 w łazienkach, garażach i na zewnątrz. W piwnicach i garażach norma PN-IEC 60884 zaleca IP44 dla łączników narażonych na wilgoć.

Kiedy wybrać układ podwójny krzyżowy zamiast prostego

Różnica między układem pojedynczym a podwójnym nie polega tylko na liczbie obsługiwanych lamp, ale też na tym, ile przewodów podróżnikowych trzeba ułożyć. Pojedynczy wariant wymaga dwóch przewodów między łącznikiem schodowym a krzyżowym; podwójny wymaga czterech, bo każda lampa potrzebuje własnej pary biegunów. Koszt kabla rośnie więc o około 60 procent, ale układ zyskuje niezależność dwie osoby mogą jednocześnie sterować różnymi lampami z różnych pięter.

Rozszerzenia dla bardziej wymagających

Cztery i więcej punktów sterowania uzyskuje się przez połączenie łańcuchowe kolejnych łączników krzyżowych podwójnych między schodowymi początkowym i końcowym. Każdy dodatkowy punkt to jeden dodatkowy łącznik krzyżowy, ale zasada podłączenia zostaje identyczna nowe przewody wchodzą do nowego urządzenia, a jego wyjścia biegną dalej w łańcuchu.

Warianty smart (Sonoff ZBMINI, przekaźniki Zigbee) pozwalają zastąpić tradycyjny łącznik bezprzewodowym modułem, ale ich montaż w puszce podtynkowej bywa ciasny. Nowoczesne rozwiązania działają też bez przewodu neutralnego N, co przydaje się przy modernizacji starych instalacji dwuprzewodowych, gdzie N nie było prowadzone do puszek łącznikowych. Tam kluczowy jest wybór przekaźnika z własnym zasilaniem fazowym z odbiornika w takim wypadku schemat różni się od opisanego powyżej i wymaga osobnego podejścia.

Modernizacja starej instalacji dwuprzewodowej

Stare budynki z lat 70. i 80. często mają w puszkach łącznikowych tylko dwa przewody fazę i powrót do lampy. Brakuje osobnego N w puszce i brakuje PE. W takiej sytuacji nie da się poprowadzić dodatkowego łącznika krzyżowego bez kucia ścian. Rozwiązaniem jest wymiana całego pionu instalacyjnego od rozdzielni w domach jednorodzinnych to zwykle kilkaset złotych za materiał i jeden dzień pracy, ale efekt daje pełną zgodność z obecną normą.

Sterowanie czterema lampami z trzech miejsc

Logicznym rozszerzeniem jest podwojenie opisanej konfiguracji: zamiast jednego łącznika podwójnego stosuje się poczwórny (dwa niezależne moduły podwójne w jednej ramce). Wymaga to jednak ośmiu przewodów podróżnikowych między puszkami, co w praktyce oznacza dwa kable YDY 5×1,5 mm² obok siebie. Tam, gdzie liczy się estetyka, lepszym rozwiązaniem bywa podział na dwa niezależne obwody zamiast jednego rozbudowanego.

Dobór konkretnego modelu łącznika warto zacząć od sprawdzenia serii kompatybilnych ramek najlepiej trzymać się jednego producenta we wszystkich trzech punktach, bo ramki różnią się systemem montażu nawet przy identycznym wyglądzie. To właśnie brak jednej ramki potrafi zepsuć efekt całej instalacji bardziej niż techniczny błąd w podłączeniu.

Dane techniczne i wymiary podłączeń zaczerpnięto z norm PN-HD 60364, N SEP-E-001 oraz PN-IEC 60884. Aktualizacja: listopad 2025.
