Włącznik schodowy jako zwykły czy to w ogóle możliwe?

Jak działa włącznik schodowy i czym różni się od zwykłego

Zwykły łącznik jednobiegunowy ma za zadanie tylko zewrzeć lub rozewrzeć jeden obwód fazowy. Jego wnętrze kryje po prostu dwa zaciski: wejściowy i wyjściowy, a mechanizm działa na zasadzie prostego styku. Po naciśnięciu klawisza obwód się zamyka, prąd płynie do odbiornika, lampa świeci.

• Jak działa włącznik schodowy i czym różni się od zwykłego
• Podłączenie włącznika schodowego jako zwykłego krok po kroku
• Najczęstsze błędy przy takim podłączeniu
• Kiedy lepiej zastosować zwykły włącznik zamiast schodowego

Łącznik schodowy wygląda niemal identycznie, ale jego serce bije inaczej. Posiada trzy zaciski: jeden wspólny (oznaczany najczęściej literą L lub strzałką do wewnątrz) oraz dwa zaciski wyjściowe (oznaczane 1 i 2 albo strzałkami na zewnątrz). Jego przewaga polega na tym, że potrafi przełączać fazę między dwoma ścieżkami. To właśnie dlatego para takich łączników tworzy tzw. obwód schodowy, w którym światło można zapalić na dole, a zgasić na górze (lub odwrotnie).

Skoro schodowy przełącza między dwoma wyjściami, jego pojedyncze użycie nie musi wcale oznaczać pracy w układzie z drugim egzemplarzem. Wystarczy podpiąć tylko jedno z dwóch wyjść, a drugie zostawić wolne. Wtedy urządzenie zachowuje się jak klasyczny łącznik jednobiegunowy, bo za każdym razem zwiera tę samą ścieżkę z zerem. Różnica tkwi jedynie w tym, że drugi zacisk wyjściowy pozostaje niepodłączony i nie pełni żadnej funkcji.

Norma PN-HD 60364 dopuszcza takie rozwiązanie pod warunkiem, że obwód pozostaje prawidłowo zabezpieczony, a przewody mają właściwe oznaczenia. W praktyce oznacza to, że podłączenie włącznika schodowego jako zwykłego jest w pełni legalne technicznie, o ile instalacja spełnia ogólne wymogi bezpieczeństwa dla obwodów oświetleniowych 230 V.

Najczęściej sięga się po taki wariant z dwóch powodów: braku zwykłego łącznika w skrzynce z narzędziami albo chęci wykorzystania zakupionego wcześniej osprzętu. Czasem podyktowane jest to względami estetycznymi, gdy w danym pomieszczeniu reszta osprzętu (gniazda, ramki) pochodzi z tej samej serii co schodowy, a właściciel chce zachować spójny wygląd.

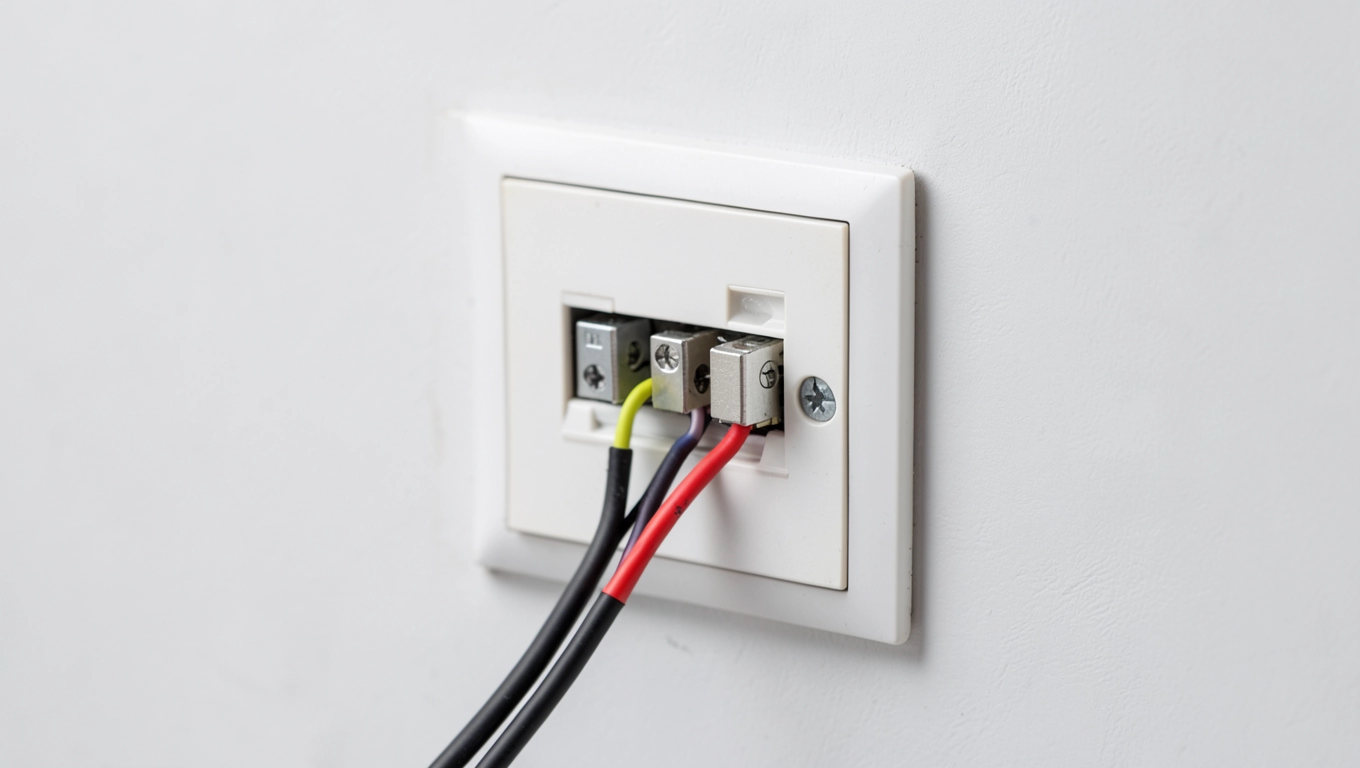

Podłączenie włącznika schodowego jako zwykłego krok po kroku

Cała procedura zajmuje około 10-15 minut, jeśli w puszce instalacyjnej panuje porządek. Przed rozpoczęciem koniecznie wyłącz napięcie w obwodzie i sprawdź próbnikiem, czy faktycznie zniknęło. Brak tej weryfikacji to najczęstsza przyczyna porażeń przy domowych przeróbkach.

Kolejność prac wygląda następująco:

• Oznacz przewody kolorami lub taśmą izolacyjną, jeśli nie są oznaczone (faza L brązowy lub czarny, neutralny N niebieski, ochronny PE żółto-zielony).
• Znajdź w puszce przewód fazowy zasilający obwód oświetleniowy.
• Podłącz ten przewód do zacisku wspólnego łącznika schodowego (L).
• Podłącz przewód prowadzący do lampy do jednego z zacisków wyjściowych (1 lub 2).
• Drugi zacisk wyjściowy pozostaw wolny lub zaizoluj jego końcówkę, by przypadkiem nie dotykał innego przewodu.
• Zamontuj łącznik w puszce i przykręć klawisz.
• Włącz napięcie i przetestuj działanie.

Fizyczny mechanizm działania po takim podłączeniu jest prosty. Po naciśnięciu klawisza styk wewnętrzny łączy zacisk L z zaciskiem 1. Prąd popłynie z rozdzielni przez przewód fazowy, przez styk łącznika, dalej przez przewód wychodzący do oprawy i wróci przewodem neutralnym. Powtórne naciśnięcie rozewrze obwód, a lampa zgaśnie. Ponieważ zacisk 2 nigdy nie zostaje użyty, przełączanie odbywa się między ścieżką aktywną a martwą, co daje identyczny efekt jak w klasycznym łączniku.

Warto pamiętać o średnicy przewodów. Standardowe obwody oświetleniowe w budownictwie mieszkaniowym wykorzystują przewody 2,5 mm² dla zasilania gniazd, ale same odgałęzienia do lamp mogą mieć już 1,5 mm². Łącznik schodowy przyjmuje obie średnice bez problemu, ponieważ jego zaciski zazwyczaj tolerują przekroje od 0,75 do 2,5 mm². Sprawdź oznaczenie na obudowie, by potwierdzić parametry konkretnego modelu.

Najczęstsze błędy przy takim podłączeniu

Najbardziej powszechną pomyłką okazuje się wykorzystanie obu zacisków wyjściowych zamiast jednego. Początkujący majsterkowicz zakłada intuicyjnie, że skoro są dwa wyjścia, to oba muszą być zajęte. Tymczasem podłączenie dwóch różnych obwodów pod te same zaciski w jednym łączniku grozi równoległym zasileniem dwóch lamp z jednego klawisza lub zwarciem, jeśli jeden z obwodów nie jest przeznaczony do wspólnej pracy.

Kolejnym błędem jest pomylenie przewodu neutralnego z fazowym. W obudowie łącznika neutralny przewód nie powinien się w ogóle znajdować, bo sam mechanizm rozłącza tylko fazę, nigdy zero. Jeśli ktoś podłączy niebieski przewód do zacisku L, a czarny puści dalej do lampy, to oprawa pozostanie stale pod napięciem, a jedynie styk będzie niwelował możliwość zapalenia. Wymiana żarówki przy wyłączonym klawiszu stanie się ryzykowna.

Trzecia grupa pomyłek dotyczy braku weryfikacji obciążenia. Łączniki schodowe produkowane są z myślą o typowych obwodach oświetleniowych, czyli prądach rzędu 6-10 A. Podpinanie do nich gniazdek, do których wpiętych będzie kilka urządzeń (czajnik, grzejnik, ładowarka), może przekroczyć dopuszczalny prąd styku. Norma IEC 60669 definiuje dla łączników domowych kategorię użytkową AC-21 lub AC-23, przy czym oba są przystosowane do obciążeń rezystancyjnych i małych indukcyjnych.

Kiedy lepiej zastosować zwykły włącznik zamiast schodowego

Jeśli w pomieszczeniu istnieje potrzeba sterowania światłem z jednego miejsca, a w planach nie ma rozbudowy o drugi punkt, zwykły łącznik jednobiegunowy będzie prostszym i tańszym wyborem. Schodowy w takiej roli kosztuje nieco więcej i wymaga nieco większej uwagi przy podłączaniu, bo zawsze istnieje pokusa wykorzystania obu zacisków.

Drugi scenariusz dotyczy obwodów, w których przewidziano przyszłe przekształcenie układu schodowego. Jeśli dziś podłączasz jeden łącznik schodowy, ale za rok planujesz dołożyć drugi na końcu korytarza, zostawienie niezaizolowanego wyjścia byłoby błędem. Lepiej od razu doprowadzić pełny trójżyłowy przewód między planowanymi lokalizacjami, nawet jeśli drugi łącznik pojawi się później. To rozwiązanie zgodne z Rozporządzeniem Ministra Infrastruktury z 2002 roku (Dz.U. 2002 nr 75 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki, które wymaga, by instalacja umożliwiała bezpieczną modernizację.

Trzeci przypadek to sytuacje, gdy planowany jest montaż ściemniacza, czujnika ruchu lub inteligentnego przekaźnika. Te elementy wymagają pełnego obwodu fazowego z możliwością sterowania, a schodowy sam w sobie nie wnosi tu żadnej wartości dodanej. Lepszym wariantem będzie wówczas klasyczny łącznik lub dedykowany moduł smart home pracujący w standardzie Wi-Fi albo Zigbee.

Czwarta sytuacja: remont starszego mieszkania z aluminium w ścianach. Łączniki schodowe z zaciskami śrubowymi mogą wymagać nieco większego momentu dokręcania niż standardowe modele, a aluminium podatne na płynięcie pod naciskiem. W takim wypadku bezpieczniej jest zastosować łącznik jednobiegunowy z zaciskami samozaciskowymi albo wymienić odcinek instalacji na miedź, co reguluje PN-HD 60364-5-54 w zakresie doboru przekrojów i materiałów przewodów.

Najkrócej mówiąc, podłączenie włącznika schodowego jako zwykłego to rozwiązanie poprawne technicznie i w pełni dopuszczalne przepisami, ale tylko wtedy, gdy drugi zacisk wyjściowy pozostaje wolny, a całość instalacji spełnia normy bezpieczeństwa. W przeciwnym razie warto wrócić do klasycznego jednobiegunowego łącznika albo od razu zaprojektować pełny obwód schodowy.

Źródła: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), IEC 60669 (łączniki do instalacji domowych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690), informacje producentów osprzętu elektroinstalacyjnego dostępne na ich stronach technicznych.
