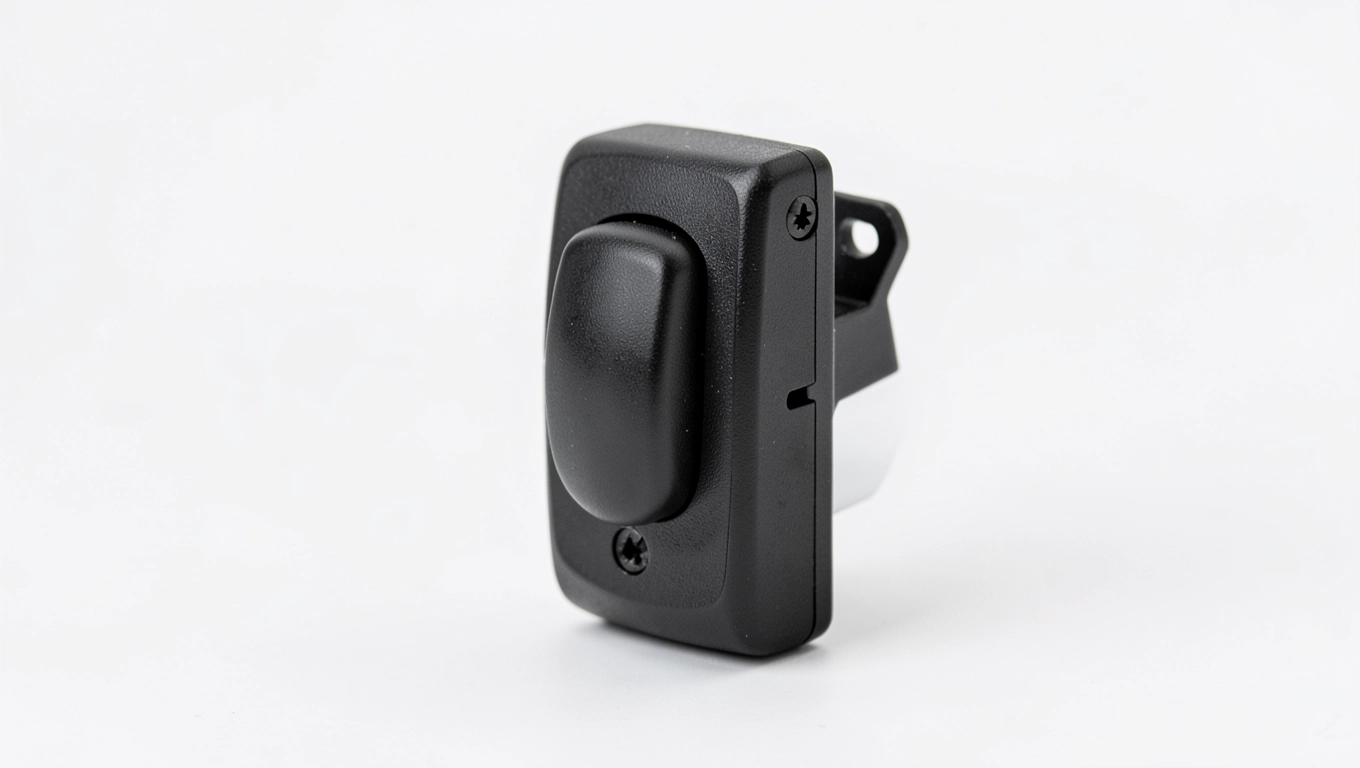

Włącznik do rolet z podtrzymaniem czarny jaki model naprawdę działa?

Czarny włącznik do rolet z podtrzymaniem to nie kwestia designerskiej fantazji, lecz konkretna odpowiedź na konkretne potrzeby: stabilnego sterowania płótno przy rozległych przeszkleniach, spójnej ciemnej linii osprzętu w nowoczesnym wnętrzu i pewności, że roleta pozostanie tam, gdzie ją zostawisz. Trzy pozycje klawisza mechanicznie blokują kierunek ruchu, więc nie trzeba trzymać przycisku, a sam mechanizm działa nawet przy zaniku napięcia w automatyce budynkowej. Różnica między zwykłym łącznikiem chwilowym a takim z podtrzymaniem staje się wyraźna zwłaszcza przy ciężkich roletach zewnętrznych i dużych żaluzjach, gdzie impuls bez blokady po prostu nie wystarcza.

• Parametry techniczne czarnego włącznika żaluzjowego
• Schemat podłączenia włącznika do rolet krok po kroku
• Kompatybilność z silnikami i ramkami Simon 10
• Najczęstsze błędy przy montażu włącznika z podtrzymaniem

Parametry techniczne czarnego włącznika żaluzjowego

Podstawą decyzji zakupowej są zawsze twarde dane, nie kolor obudowy. Prąd znamionowy 10 AX przy napięciu 250 V oznacza, że styk utrzymuje obciążenia indukcyjne dochodzące do 10 A, a litera X w oznaczeniu informuje o dopuszczeniu pracy z silnikami o znacznym prądzie rozruchowym. To wartość istotna dla napędów roletowych o mocy 200-300 W, których szczyt startowy potrafi dwu- a nawet trzykrotnie przekroczyć prąd pracy ciągłej.

Montaż podtynkowy w puszce 60 mm oznacza konieczność zaplanowania w ścianie odpowiedniej głębokości, najlepiej przed tynkowaniem. W klatkach schodowych i korytarzach obudowa natynkowa może zepsuć estetykę, dlatego wersja podtynkowa pozostaje standardem dla nowych inwestycji remontowych. Włącznik wymaga czterech przewodów: fazy L, neutralnego N oraz dwóch sterujących kierunkiem góra i dół.

Stopień ochrony IP20 definitywnie zawęża zastosowanie do suchych wnętrz. Łazienki, kuchnie, garaże nieogrzewane i nieosłonięte tarasy odpadają. Kurz i wilgoć powyżej 90% potrafią w ciągu kilku tygodni zniszczyć mechanikę zatrzaskową oraz utlenić styki, co kończy się zacięciem klawisza w pozycji środkowej.

Moduł podświetlenia sprzedawany osobno instaluje się zwykle w gnieździe obok klawisza, a jego dioda LED sygnalizuje położenie łącznika w ciemności. W sypialni dziecięcej warto wybrać wariant o ciepłej barwie 2700 K, ponieważ niebieska poświata zaburza produkcję melatoniny i utrudnia zasypianie. W korytarzu czy garderobie wystarczy neutralna biel 4000 K, czytelna i energooszczędna.

Materiał klawisza wpływa na komfort użytkowania znacznie bardziej niż się wydaje. Tworzywo ABS lakierowane na mat przyjmuje odciski palców, lecz czyści się je łatwo suchą ściereczką. Poliwęglan barwiony w masie zachowuje głębię koloru nawet po dekadzie eksploatacji, a jego odporność na UV jest kilkukrotnie wyższa niż w przypadku powierzchni malowanych.

Schemat podłączenia włącznika do rolet krok po kroku

Zanim dotkniesz pierwszego przewodu, w skrzynce rozdzielczej odłącza się zabezpieczenie obwodu, najczęściej wyłącznik nadprądowy B10 lub B16. Miernikiem napięcia dotykasz zacisku L, by potwierdzić brak potencjału. Prosty nawyk, a oszczędza ból dłoni, gdyby inny obwód okazał się zasilany z innej fazy.

Fazę L wprowadzasz do zacisku wspólnego oznaczonego symbolem strzałki lub literą C. Dwa styki kierunkowe oznacza się zwykle grotem w górę i grotem w dół, czasem cyframi 1 i 2, a czasem kolorami niebieski i żółty. Każdy z nich prowadzisz osobną żyłą do listwy zaciskowej silnika rolety. Przewód neutralny N biegnie bezpośrednio z rozdzielnicy do napędu i ma za zadanie zamykać obwód elektroniczny silnika.

Schemat podłączenia wygląda więc następująco: L z rozdzielnicy trafia na zacisk wspólny C włącznika, natomiast styki góra i dół prowadzą niezależnie do zacisków oznaczonych ▲ i ▼ w sterowniku silnika. Zasilanie 230 V dochodzi do napędu poprzez zaciski L i N w puszce przy silniku lub poprzez wtyczkę do prowadnicy, w zależności od konstrukcji rolety.

Po podłączeniu sprawdzasz miernikiem ciągłości, który kierunek został przypisany do którego żyły. Zwarcie L do góry przy braku napięcia informuje o poprawnym odwzorowaniu ruchu. Po przywróceniu zasilania test krótkim przyciśnięciem klawisza w górę i w dół trwa dosłownie sekundę, lecz potwierdza logikę pracy bez konieczności zaglądania do skrzynki.

Kluczowa zasada: nie łącz dwóch kierunków równocześnie. Mechanika zatrzaskowa roletowego włącznika klawiszowego pozwala fizycznie nacisnąć oba kierunki naraz, ale powoduje to zwarcie przez oba uzwojenia silnika, przegrzanie i w najgorszym razie pożar uzwojeń. Norma PN-EN 60669 wymaga, by takie łączniki miały blokadę mechaniczną zapobiegającą takiemu scenariuszowi, a modele z podtrzymaniem realizują tę blokadę za pośrednictwem wzajemnego ryglowania klawiszy.

Po każdym podłączeniu zostaw puszkę otwartą na 24 godziny i sprawdź napięcie raz jeszcze, jeśli w obwodzie są jeszcze prowadzone inne prace. Wahania w sieci podczas montażu innych urządzeń potrafią zaskoczyć nawet doświadczonego elektryka.

Kompatybilność z silnikami i ramkami Simon 10

Czarny włącznik do rolet z podtrzymaniem współpracuje z każdym silnikiem rurowym zasilanym napięciem 230 V AC, o ile pobór prądu nie przekracza 10 A. Popularne napędy o średnicy 35-45 mm, mocy 130-300 W, ze sterowaniem fazowym, mieszczą się w tym limicie z dużym zapasem. Spotykane w marketach budowlanych rolety z napędami 12 V DC wymagają zastosowania dodatkowego przekaźnika albo specjalnego zasilacza, ponieważ bezpośrednio do 230 V ich nie podłączysz.

Ramki serii Simon 10 dostępne są w wariantach pojedynczych do poczwórnych, w kolorach białym, beżowym, szarym antracytowym i grafitowym. Czarny klawisz żaluzjowy komponuje się doskonale z antracytem oraz szczotkowanym aluminium, a na tle białej ramki tworzy mocny kontrast, który sprawdza się w industrialnych aranżacjach loftowych. W pokojach dziecięcych lepiej jednak postawić na łagodniejsze ramki pastelowe, ponieważ czerń potrafi optycznie pomniejszać wnętrze.

W kontekście integracji smart home konieczny jest przekaźnik montowany za włącznikiem lub w rozdzielnicy. Modele takie jak Shelly 2PM czy Sonoff DualR3 przejmują logiczną część sterowania, a włącznik klawiszowy staje się wówczas jedynie manualnym nadpisem. W systemach centralnych opartych na protokole KNX stosuje się przekaźniki szynowe DIN o obciążalności 16-20 A, gwarantujące pełną separację galwaniczną.

Przy centralach TenPilot, Nice lub Somfy wybieraj przekaźniki z wejściem bistabilnym, które rozpoznają krótkie impulsy i mapują je na konkretne sceny. Czarny łącznik żaluzjowy pełni wtedy funkcję fizycznego interfejsu, podczas gdy harmonogramy zmierzchowe i sceny „wyjście z domu" przejmuje automatyka. Niezawodność takiego układu testuje się przy zaniku Wi-Fi, ponieważ sam włącznik musi działać bez pośrednictwa chmury.

Najczęstsze błędy przy montażu włącznika z podtrzymaniem

Mylenie przewodu neutralnego z ochronnym to klasyka domowych instalacji. Przewód PE żółto-zielony prowadzony w puszce nie ma trafiać do włącznika, a co najwyżej do styku ochronnego silnika, jeśli obudowa napędu tego wymaga. Rolety wewnętrzne zwykle nie potrzebują uziemienia, ponieważ ich napęd osadzony jest w izolowanej rurze aluminiowej lub PVC.

Drugie potknięcie to dobieranie przekroju przewodu do długości obwodu. Przy długości powyżej 25 metrów przekrój 1,5 mm² zaczyna generować spadki napięcia powyżej 4%, co objawia się zwolnionym startem silnika i charakterystycznym brzęczeniem. Norma PN-HD 60364 zaleca dla obwodów roletowych przekroje 2,5 mm² przy dystansach 20-40 m, ponieważ wyższe natężenia prądu rozruchowego nie tolerują dużych oporów.

Nigdy nie instaluj włącznika podtynkowego w ścianie kartonowo-gipsowej bez puszki elektroinstalacyjnej. Kołnierz klawisza ugina się w miękkim podłożu, a styki tracą kontakt z przewodami po kilku miesiącach od zakończenia remontu. Wybieraj puszki z metalowymi łapkami rozporowymi lub pierścieniami samogwintującymi, które stabilnie trzymają się w płycie g-k.

Zapominanie o blokadzie mechanicznej dwóch klawiszy kończy się spaleniem uzwojeń w ciągu kilku sekund. Nawet modele z atestem CE potrafią ulec uszkodzeniu, gdy mechanik zatrzaskowy zostanie zablokowany przez ciało obce. Trzymanie klawisza w pozycji pośredniej, na przykład przez przypadkowe oparcie się o ścianę, to scenariusz, którego unika się dzięki wyraźnemu skokowi w położeniach skrajnych.

Montaż podtynkowy w strefach wilgotnych bez dodatkowej uszczelki kołnierzowej stanowi pułapkę korozyjną. IP20 nie chroni przed wodą ani parą, a kondensacja wewnątrz puszki potrafi w ciągu roku pokryć styki warstwą tlenków. W łazienkach instaluj łączniki natynkowe o stopniu ochrony IP44, nawet kosztem estetyki, ponieważ bezpieczeństwo wyraźnie przeważa nad designem.

Ostatnim błędem bywa brak zapasu kablowego w puszce. Zbyt krótki przewód nie pozwala na wielokrotne podłączanie i odłączanie zacisków śrubowych, ponieważ każde wygięcie osłabia miedzianą żyłę. Zapas 10-15 cm zapewnia komfort serwisowy i pozwala w przyszłości wymienić sam osprzęt bez konieczności kucia ściany.

Dobór czarnego włącznika do rolet z podtrzymaniem warto rozpocząć od spisu posiadanych napędów i ich napięcia zasilania. Sprawdzenie natężenia prądu na tabliczce znamionowej silnika, pomiar długości kabla od rozdzielnicy do puszki i ustalenie serii osprzętu zajmuje kilkanaście minut, a oszczędza wielogodzinną wizytę fachowca w razie błędnego doboru. Cały nakład kończy się pojedynczą puszką i jedną ramką, ponieważ sam klawisz żaluzjowy z podtrzymaniem ma tę samą geometrię co sąsiednie łączniki oświetleniowe w tej samej serii.

Źródła: PN-EN 60669-1:2018, PN-HD 60364, katalogi producentów osprzętu elektroinstalacyjnego, dokumentacja techniczna serii Simon 10, dane techniczne silników rurowych 230 V producentów dostępnych na polskim rynku.
