Łącznik żaluzjowy z podtrzymaniem jak działa i który wybrać

Szukasz konkretnego modelu, który pozwoli bezpiecznie podnosić i opuszczać rolety, a przy okazji nie przepali napędu po dwóch tygodniach? Włącznik do rolet z podtrzymaniem to nie gadżet, lecz element dbający o to, by silnik nie dostał sprzecznych poleceń w ułamku sekundy. Poniżej znajdziesz wszystko, co trzeba wiedzieć przed zakupem i montażem.

• Schemat podłączenia łącznika do rolety krok po kroku
• Jak dobrać łącznik żaluzjowy do napędu i puszki
• Najczęstsze błędy przy montażu łącznika z podtrzymaniem
• Kiedy łącznik żaluzjowy nie wystarczy
• Lista kontrolna przed zakupem
• Materiały źródłowe

Łącznik żaluzjowy z blokadą mechaniczną vs bez blokady

Łącznik żaluzjowy różni się od zwykłego wyłącznika światła zasadniczo: posiada dwa stabilne położenia klawiszy (góra i dół), a nie jeden przeskok chwilowy. Steruje kierunkiem obrotów silnika rurowego, wysyłając napięcie na jeden z dwóch przewodów fazowych.

Wersja z blokadą mechaniczną zawiera wewnętrzny zatrzask, który uniemożliwia fizyczne wciśnięcie obu klawiszy jednocześnie. Nawet mocne uderzenie palcem nie uruchomi sprzecznego sygnału, bo wewnętrzna zapadka blokuje ruch drugiego przycisku, dopóki pierwszy nie wróci do pozycji neutralnej.

Wariant bez blokady działa na zasadzie dwóch niezależnych styków chwilowych. Jest tańszy o 30-50%, ale wymaga, by sam napęd posiadał wewnętrzne zabezpieczenie przed kolizją faz. W tańszych silnikach rurowych (poniżej 150 zł) takiej ochrony często brakuje.

Dla rodziny z dziećmi blokada mechaniczna to nie luksus, lecz konieczność. Dziecko potrafi wcisnąć oba klawisze naraz w ciągu sekundy, a napęd bez zabezpieczenia dostaje wtedy jednoczesne L1 i L2, co w najlepszym razie resetuje kondensator rozruchowy, w najgorszym przepala uzwojenie.

Schemat podłączenia łącznika do rolety krok po kroku

Schemat podłączenia łącznika żaluzjowego opiera się na czterech zaciskach: L1 (faza kierunek góra), L2 (faza kierunek dół), N (neutralny) oraz PE (ochronny). Silnik rurowy pobiera fazę z L1 lub L2 w zależności od wybranego kierunku, a zerowanie i uziemienie zamykają obwód bezpieczeństwa.

Przed jakąkolwiek pracą wyłącz bezpiecznik w rozdzielnicy i sprawdź próbnikiem napięcia brak potencjału na przewodach. Dotykanie zacisków pod napięciem 230 V grozi śmiertelnym porażeniem, a najmniejszy błąd w polaryzacji kosztuje wymianę silnika za 250-600 zł.

Przewód fazowy zasilający (brązowy lub czarny) wprowadzasz do zacisku wspólnego łącznika. Z zacisków L1 i L2 wyprowadzasz dwa przewody sterujące do silnika, prowadząc je w jednej koszulce o średnicy minimum 16 mm.

Niebieski przewód neutralny łączysz bezpośrednio z zaciskiem N w puszce rolety oraz z odpowiednim zaciskiem silnika. Zielono-żółty PE prowadzisz do listwy ochronnej puszki instalacyjnej i dalej do obudowy napędu, jeśli producent tego wymaga.

Kolejność montażu w puszce ma znaczenie: najpierw wkręcasz korpus mechanizmu, potem wyrównujesz ramkę poziomicą, na końcu nakładasz klawisze. Zbyt mocne dokręcenie ramki deformuje mechanikę i powoduje, że klawisze zaczynają zacierać się po kilku miesiącach.

Uwaga: 230 V to napięcie śmiertelne. Każdy etap montażu wykonuj przy wyłączonym bezpieczniku, a po podłączeniu sprawdź miernikiem poprawność połączeń przed pierwszym uruchomieniem.

Jak dobrać łącznik żaluzjowy do napędu i puszki

Łącznik żaluzjowy z blokadą mechaniczną pasuje do każdego napędu rurowego zasilanego 230 V, niezależnie od producenta. Blokada jest cechą samego łącznika, a nie silnika, więc kompatybilność dotyczy jedynie liczby zacisków i obciążalności styków (zwykle 10 AX, czyli 10 A dla obciążeń indukcyjnych).

Przed zakupem sprawdź trzy rzeczy: typ silnika (rurowy 230 V z dwoma kierunkami), prąd rozruchowy (zwykle 0,5-1,2 A dla rolet domowych) oraz głębokość puszki instalacyjnej. Mechanizm z blokadą potrzebuje minimum 40 mm głębokości, a najlepiej 60 mm, bo zatrzask zajmuje więcej miejsca niż prosty wyłącznik.

Puszka kieszeniowa (do ścian gipsowo-kartonowych) o głębokości 35 mm jest za płytka dla łącznika żaluzjowego z blokadą. Mechanizm będzie wystawał ponad lico ściany lub wymusi użycie ramki natynkowej. W takiej sytuacji lepiej zamontować puszkę podtynkową pogłębioną albo wybrać model natynkowy.

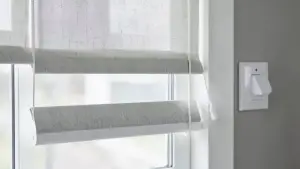

Jeśli chcesz sterować kilkoma roletami jednym łącznikiem, wystarczy połączyć zaciski L1 i L2 równolegle do wszystkich napędów. Silniki rolet domowych pobierają 0,5-1,2 A, więc trzy rolety mieszczą się w obciążalności styków 10 AX bez ryzyka przegrzania. Cztery i więcej to już granica, przy której warto rozważyć przekaźnik lub sterownik grupowy.

Najczęstsze błędy przy montażu łącznika z podtrzymaniem

Mylenie zacisków N i PE to klasyk, który kończy się brakiem działania rolety albo brakiem ochrony przeciwporażeniowej. N (neutralny) jest niebieski i przenosi prąd roboczy, PE (ochronny) jest zielono-żółty i odprowadza jedynie prąd awaryjny. Zamiana tych dwóch przewodów sprawia, że silnik pracuje, ale metalowa obudowa rolety może znaleźć się pod napięciem w razie usterki izolacji.

Montaż łącznika bez blokady w instalacji z tanim napędem rurowym bez zabezpieczenia kończy się przepaleniem kondensatora rozruchowego po kilku tygodniach. Silnik dostaje jednoczesne L1 i L2, generuje prąd zwarciowy 15-30 A, a styki łącznika sklejają się albo uzwojenie się przepala. Naprawa to wymiana napędu za 300-700 zł.

Wkładanie mechanizmu z blokadą do puszki kieszeniowej o głębokości 35 mm powoduje, że zatrzask nie ma miejsca na ruch i klawisze blokują się po miesiącu użytkowania. Wielu instalatorów ignoruje ten detal, bo puszka 35 mm wygląda wystarczająco głęboko. Standardowa głębokość dla łącznika żaluzjowego to 45-60 mm.

Brak listwy zaciskowej PE w puszce instalacyjnej to częsty problem przy wymianie starego wyłącznika światła na łącznik żaluzjowy. W starych instalacjach dwa przewody ochronne były skręcane bez listwy i chowane w tynku. Przy montażie nowego łącznika musisz je połączyć na listwie, bo roleta zewnętrzna wymaga prawidłowego uziemienia dla bezpieczeństwa.

Rada: Przed pierwszym uruchomieniem zmierz napięcie na zaciskach L1 i L2 względem N. Powinno wynosić 230 V ±10%. Jeśli jest niższe, sprawdź długość przewodu sterującego. Przy 50 m i przekroju 0,75 mm² spadek napięcia sięga 8%, co może powodować niestabilne działanie napędu.

Kiedy łącznik żaluzjowy nie wystarczy

Łącznik żaluzjowy z podtrzymaniem sprawdza się w klasycznych roletach zewnętrznych i markizach z jednym silnikiem rurowym. Nie nadaje się do żaluzji lamelowych z napędem dwukierunkowym, bo te wymagają sterowania kątem obrotu lameli, a nie tylko kierunkiem góra-dół.

W domach z centralnym systemem inteligentnego budynku (KNX, Zigbee, Z-Wave) montowanie klasycznego łącznika żaluzjowego to nietrafiony pomysł. System wymaga aktora żaluzjowego na szynie DIN, który przyjmuje sygnał z magistrali, a nie bezpośrednio z klawisza ściennego. Klasyczny łącznik możesz co najwyżej podłączyć jako wejście binarne do aktora.

Rolety o masie pancerza powyżej 25 kg i powierzchni ponad 6 m² zasilane są napędami trójfazowymi 400 V. Łącznik żaluzjowy 230 V ich nie obsłuży, potrzebujesz sterownika trójfazowego z przekaźnikami o obciążalności minimum 16 A na fazę. To zupełnie inna kategoria produktów.

Lista kontrolna przed zakupem

• Typ napędu: rurowy 230 V z dwoma kierunkami
• Prąd rozruchowy silnika: 0,5-1,2 A dla rolet domowych
• Głębokość puszki instalacyjnej: minimum 40 mm dla blokady, 35 mm bez blokady
• Liczba rolet sterowanych jednym łącznikiem: do 3 sztuk przy 10 AX
• Obecność przewodu PE w puszce: wymagana dla rolet zewnętrznych
• Norma: PN-EN 60669-2-6 dla łączników do napędów

Materiały źródłowe

Podstawą techniczną artykułu jest norma PN-EN 60669-2-6 dotycząca łączników do napędów rolet i markiz, określająca wymagania dla mechanicznego blokowania styków. Dane o obciążalności styków i prądach rozruchowych silników rurowych pochodzą z kart katalogowych producentów napędów dostępnych na stronach marek takich jak Somfy, Selve, Geiger oraz z polskich dystrybucji komponentów elektroinstalacyjnych. Wymiary puszek instalacyjnych i wymagania dotyczące głębokości montażu zgodne są z normą PN-EN 60670 dla puszek instalacyjnych do ścian pustych i pełnych.

Dobór konkretnego modelu: Jeśli planujesz wymianę pięciu lub więcej łączników w jednej inwestycji, poproś elektryka o sprawdzenie kompatybilności serii osprzętu (kolor, raster, ramki wielokrotne). Mieszanie serii różnych producentów w jednej ramce wygląda nieprofesjonalnie, nawet jeśli mechanicznie do siebie pasują.
