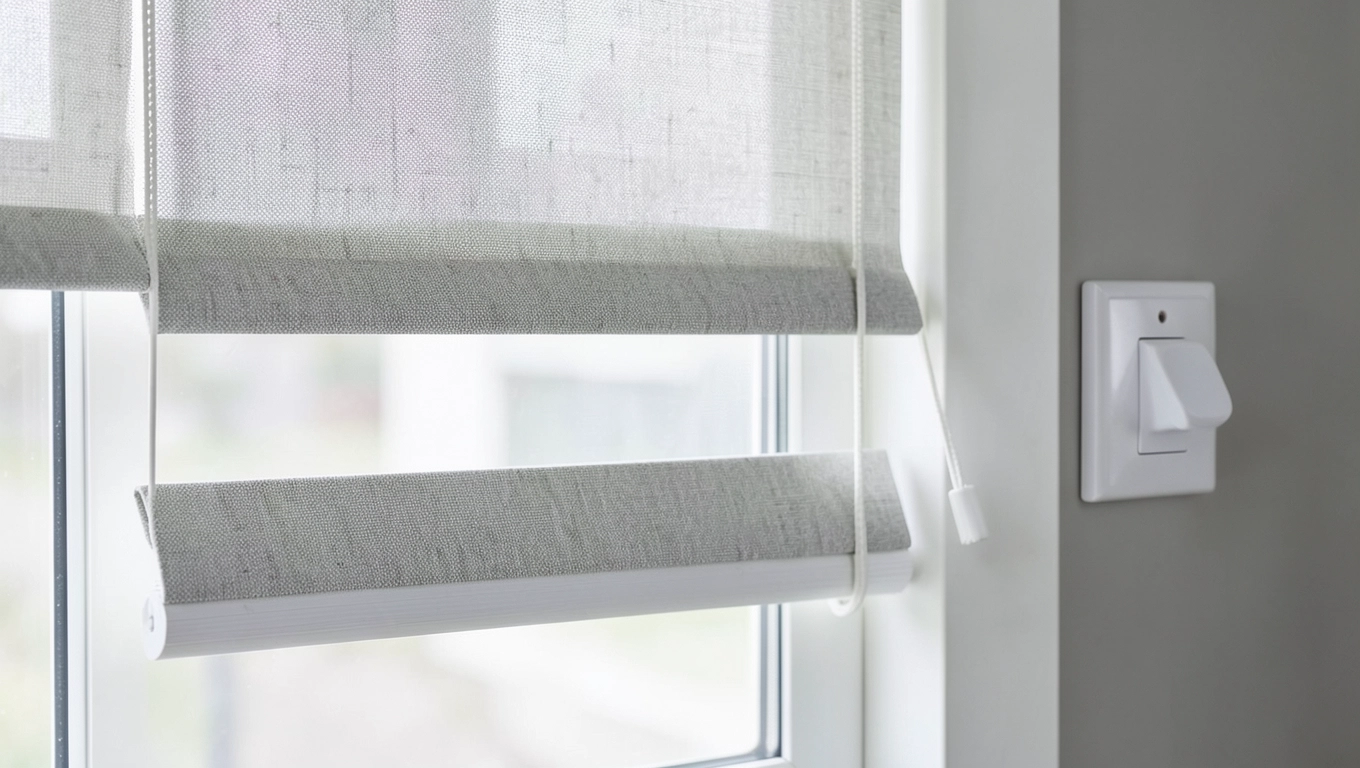

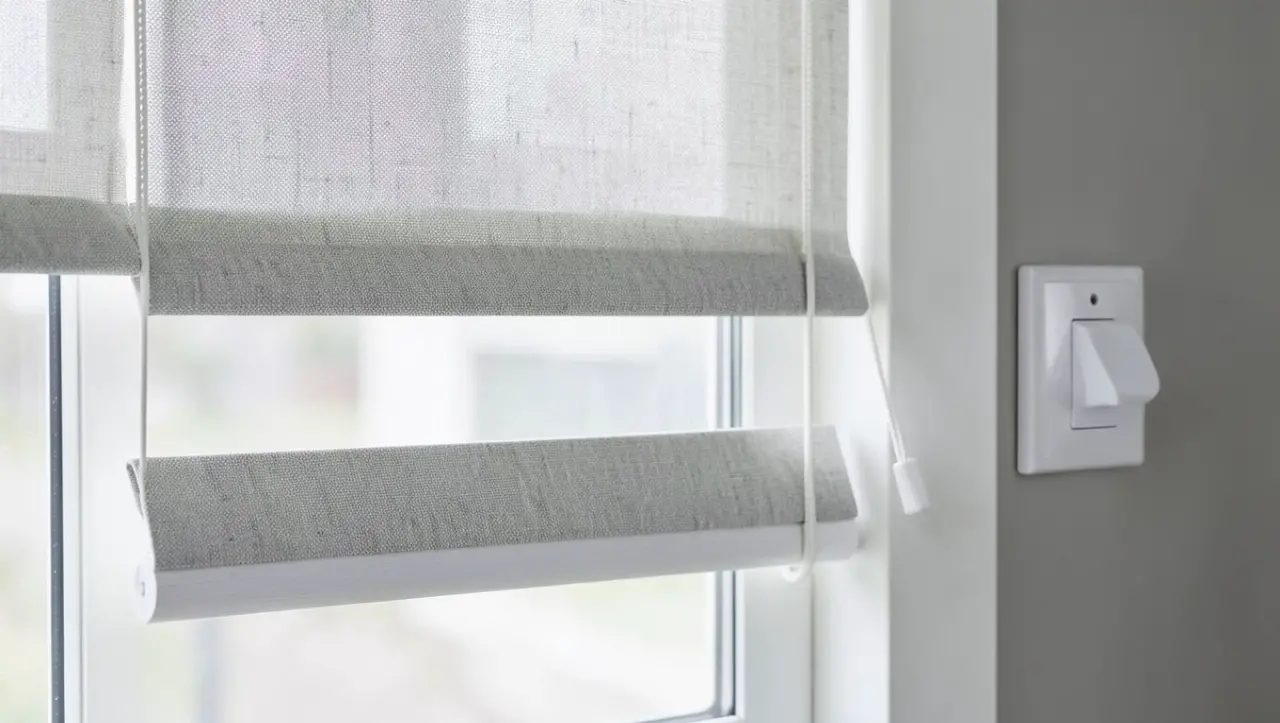

Dwie rolety na jednym włączniku sprytne sterowanie bez komplikacji

Dwa sąsiadujące okna, jedna ściana, jeden przycisk na klawiszu obok drzwi - i od razu pojawia się pytanie, czy da się poprowadzić obie rolety jednym kablem, jednym sterowaniem, bez kucia nowych bruzd i bez osobnego wyłącznika przy każdym skrzydle. Problem jest elektrycznie prosty, ale elektrycznie też kapryśny, bo silnik roletowy pobiera w szczycie od 120 do 280 W, ma wbudowane kondensatory rozruchowe i nie lubi pracy równoległej na jednym styku. Temat sięga głębiej niż wybór przełącznika, bo dotyczy bezpieczeństwa instalacji, klasy ochrony IP44 puszki podtynkowej, przekroju żył YDYp 3×1,5 mm² oraz tego, jak zachowa się krańcówka, gdy oba pancerze zatrzymają się w różnym czasie.

• Jeden silnik do dwóch rolet - kiedy to ma sens
• Schemat podłączenia dwóch rolet pod jeden przycisk

Jeden silnik do dwóch rolet - kiedy to ma sens

Najprostsze rozwiązanie, czyli jeden napęd obsługujący dwa pancerze na wspólnej osi, wymaga specjalnej rolety podwójnej z dwoma prowadnicami i jednym wałem. Mechanizm działa tu czysto mechanicznie, bez łączenia dwóch oddzielnych silników pod jeden styk, więc nie obciąża instalacji bardziej niż standardowa roleta elektryczna.

Taka konstrukcja sprawdza się przy oknach tarasowych o szerokości 180-320 cm, gdzie dwa niezależne pancerze ważyłyby łącznie 9-14 kg, a jeden napęd o momencie obrotowym 30 Nm radzi sobie z takim obciążeniem bez szarpnięć. Na wał trafia wtedy podwójny pancerz z listwą dolną połączoną sztywną klamrą aluminiową, co gwarantuje jednakowy ruch obu tkanin.

Roleta podwójna z pojedynczym silnikiem rurowym kosztuje od 1850 do 2700 zł za metr kwadratowy powierzchni skrzynki, a montaż trwa około 3 godzin, ponieważ prowadnice trzeba ustawić idealnie równolegle, z tolerancją nie większą niż 2 mm na 2 m bieżące. Przy większych odchyłkach listwy zaczynają klinować się w prowadnicach, a krańcówka wyłącza się przed czasem.

Decydując się na taki wariant, rezygnujesz z możliwości niezależnego zasłaniania każdego okna. W sypialni z dwoma oknami po różnych stronach pokoju takie rozwiązanie zwykle się nie sprawdza, bo użytkownik chce przyciemnić jedno, a drugie zostawić otwarte. W kuchni, łazience czy pokoju dziennym z oknami obok siebie natomiast ta opcja często wystarcza.

Z punktu widzenia normy PN-EN 13659 roleta podwójna z jednym napędem traktowana jest jako jeden wyrób, więc przejście kabla zasilającego odbywa się przez jedną dławicę, a klasa wiatrowa liczona jest dla całego zestawu, nie osobno. To upraszcza projekt, ale wymaga, by oba skrzydła miały identyczną wysokość, różnica powyżej 1,5 cm powoduje widoczne ścięcie horyzontu przy opuszczaniu.

Schemat podłączenia dwóch rolet pod jeden przycisk

Drugie podejście polega na podpięciu dwóch oddzielnych rolet do jednego wyłącznika klawiszowego z pozycją neutralną (chwilowy, typ żaluzjowy). Schemat jest elektrycznie prosty: faza L wchodzi na zacisk wspólny przycisku, a z zacisków kierunkowych wychodzą dwa kable do silników, z tym że każdy silnik musi mieć własny kondensator rozruchowy i własną krańcówkę.

Problem pojawia się w momencie rozruchu, gdy oba silniki startują jednocześnie. Prąd udarowy rośnie wtedy do 4,2-6,8 A, co na przewodzie YDYp 3×1,5 mm² o długości 18 m powoduje spadek napięcia sięgający 7,8 V. Silniki ruszają nierównomiernie, jeden pancerz idzie szybciej, drugi wolniej, a krańcówka wyłącza pierwszy silnik zanim drugi skończy pracę.

Rozwiązaniem jest przekaźnik bistabilny podwójny z opóźnieniem 0,8-1,2 s między kanałami, montowany w puszce podtynkowej o głębokości minimum 60 mm. Przekaźnik taki pobiera w stanie spoczynku 0,4 W, a w szczycie 1,8 W, mieści się więc bez problemu za klawiszem, ale wymaga dodatkowego zacisku N w puszce, bo w klasycznym wyłączniku oświetleniowym biegun neutralny rzadko jest obecny.

Przy podłączaniu dwóch niezależnych rolet trzeba pamiętać o tym, że każda z nich wymaga własnego zabezpieczenia nadprądowego. W rozdzielni montuje się więc dwa wyłączniki nadprądowe B10 A, jeden na każdy obwód, a nie jeden wspólny, bo zwarcie w jednym silniku nie może wyłączać drugiego. Bezpiecznik różnicowoprądowy 30 mA obsługuje oba obwody, pod warunkiem że sumaryczny prąd upływu nie przekracza 0,5 mA, a silniki roletowe zwykle mają upływ 0,05-0,08 mA.

W praktyce elektryka najczęściej wykonuje taki obwód w trzech krokach. Najpierw prowadzi kabel z rozdzielni do puszki podtynkowej przy wyłączniku, potem z puszki rozgałęzia dwa kable do każdej rolety osobno, a na końcu montuje przekaźnik w puszce i programuje opóźnienie. Samo podłączenie zajmuje około 90 minut, więcej czasu zajmuje kucie bruzdy i zatynkowanie, bo w istniejącej ścianie trzeba liczyć się z pyłem i gruzem.

Nie łącz dwóch silników roletowych bezpośrednio równolegle na jednym styku wyłącznika, nawet jeśli napięcie i moc wyglądają zgodnie z tabliczką. Kondensatory rozruchowe w silnikach jednofazowych z biegunami pomocniczymi pracują w przeciwfazie, co przy bezpośrednim mostkowaniu powoduje prąd zwarcia 18-24 A, wystarczający do stopienia styku w ciągu 6-8 cykli łączeniowych.

Łącznik grupowy do rolet - co wybrać i jak zamontować

Łącznik grupowy, nazywany też sterownikiem centralnym lub modułem scen, to trzecia droga między jedną roletą podwójną a dwoma niezależnymi silnikami. Moduł taki przyjmuje sygnał z jednego przycisku, a potem rozdziela go na 2, 4 lub nawet 8 wyjść, z opóźnieniami programowanymi w zakresie 0,1-30 s. Najtańsze wersje przewodowe kosztują 120-180 zł, wersje radiowe z protokołem Zigbee lub Wi-Fi od 220 do 480 zł.

Wybór konkretnego sterownika zależy od tego, czy planujesz rozbudowę o czujniki nasłonecznienia, zegar astronomiczny albo integrację z asystentem głosowym. Moduł przewodowy z zaciskami śrubowymi 1,5 mm² działa bezobsługowo przez 15-20 lat, ale wymaga fizycznego przycisku przy ścianie. Moduł radiowy wygodniej obsłużysz ze smartfona, ale potrzebuje zasilacza 12 V DC i miejsca w puszce lub za karniszem.

Podczas montażu łącznika grupowego najczęściej popełnianym błędem jest prowadzenie kabli sterujących razem z kablami silnikowymi w jednej rurze. Przewody sterujące mają napięcie 12-24 V DC, a silniki 230 V AC, więc w jednym peszelu powstają zakłócenia, które potrafią zawiesić mikrokontroler łącznika, szczególnie w modelach z zewnętrznym zasilaczem impulsowym. Norma PN-HD 60364-5-52 zaleca separację co najmniej 10 cm albo ekranowanie.

Samo podłączenie wygląda tak, że z rozdzielni wychodzi kabel 3×1,5 mm² z fazą, neutralnym i ochronnym, dochodzi do lokalizacji łącznika, a z łącznika idą dwa kable 4×0,75 mm² do każdej rolety osobno (faza, kierunek góra, kierunek dół, neutralny). Czterożyłowy kabel zamiast trzyżyłowego jest konieczny, bo roletą steruje się dwukierunkowo, a kierunek zmienia się przepięciem fazy.

Przy wyborze lokalizacji puszki podtynkowej warto pamiętać o trzech ograniczeniach. Pierwsze to odległość minimum 60 cm od źródeł wody, jeśli roleta stoi w łazience, co wynika z klasy IP44 wyłącznika. Drugie to wysokość montażu 110-130 cm od podłogi, zgodna z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki. Trzecie to dostęp do przewodu ochronnego PE, bez którego klasa ochrony I zostaje zredukowana do klasy 0, a to dyskwalifikuje urządzenie w pomieszczeniach wilgotnych.

Kiedy wybrać łącznik przewodowy, a kiedy radiowy

Łącznik przewodowy lepiej sprawdza się w remontowanym domu, gdzie ściany są jeszcze otwarte i można bez problemu ułożyć peszle. Łącznik radiowy wygrywa w mieszkaniu z zamieszkałymi ścianami, bo wymaga tylko zasilania 230 V w puszce, a sygnał do silników leci bezprzewodowo. Warto jednak wiedzieć, że sygnał Zigbee w betonie zbrojonym o grubości 24 cm tłumiony jest o 14-18 dB, co obcina zasięg do około 8-12 m w obrębie jednego pomieszczenia.

Przy projektowaniu instalacji warto narysować sobie prosty schemat z trzema blokami: rozdzielnia, łącznik grupowy, silniki. W rozdzielni rezerwujemy dwa moduły B10 A i jeden różnicowoprąd 30 mA typu AC. Z rozdzielni do łącznika ciągniemy YDYp 3×1,5 mm². Z łącznika do każdego silnika ciągniemy YDYp 4×0,75 mm² albo kabel dedykowany producenta rolety, najczęściej 4×0,5 mm² w podwójnej izolacji.

Sprawdzenie poprawności montażu wykonuje się próbą izolacji miernikiem MPI-530, napięciem probierczym 500 V DC między żyłami a ochronną, oczekiwany wynik to minimum 0,5 MΩ. Niższa wartość oznacza wilgoć w puszce albo uszkodzoną izolację przewodu, a to dyskwalifikuje obwód do użytkowania do czasu usunięcia przyczyny.

Integracja z automatyką budynkową

Łącznik grupowy z radiem Zigbee lub Wi-Fi podpina się do centralki smart home, a ta wystawia sceny typu „wieczór" albo „film". Scena może wysłać do łącznika komendę opuszczenia obu rolet z opóźnieniem 1,5 s między kanałami, co rozwiązuje problem jednoczesnego startu dwóch silników. Taki scenariusz działa offline, nawet gdy internet padnie, bo komendy przechowywane są w pamięci centralki, a Zigbee tworzy sieć mesh sąsiedzką.

W budynku z rekuperacją i klimatyzacją opłaca się dodać czujnik nasłonecznienia na elewacji południowej, montowany na wysokości 2,8-3,2 m. Czujnik taki kosztuje 180-260 zł, a po przekroczeniu progu 35 klx wysyła do łącznika rolet komendę opuszczenia, przy progu 8 klx komendę podniesienia. Dzięki temu rolety chronią wnętrze przed przegrzewaniem, a zysk energetyczny w sezonie letnim sięga 18-24% w stosunku do pomieszczenia bez osłon.

Trzeba jednak pamiętać, że każdy dodatkowy element sieci to kolejne 2,8-4,5 W poboru mocy w trybie czuwania, więc centralka, router Zigbee i wzmacniacz sygnału razem pobierają dziennie 0,18-0,32 kWh, czyli rocznie 66-117 kWh, a to przy obecnej cenie energii daje 55-98 zł. Kwota niewielka w kontekście komfortu, ale warto ją znać przed decyzją o rozbudowie.

Najczęstsze błędy przy podłączaniu dwóch rolet pod jeden wyłącznik

Pierwszy błąd to brak przekaźnika bistabilnego przy dwóch silnikach. Dotyka instalatorów, którzy na podstawie schematu oświetleniowego łączą oba przewody kierunkowe bezpośrednio ze stykami wyłącznika, zapominając, że rolety pobierają 4-6 A w szczycie, a styk klawiszowy jest przewidziany na 10 A, ale jego trwałość przy obciążeniu indukcyjnym spada do 12-18 tys. cykli zamiast 100 tys.

Drugi błąd to prowadzenie kabli roletowych razem z kablami oświetleniowymi w jednym peszelu. Powoduje to przenikanie zakłóceń sieciowych do elektroniki łącznika, a w skrajnych przypadkach zawieszenie mikrokontrolera przy każdym włączeniu halogenów 230 V. Oddzielne peszle i zachowanie minimum 10 cm separacji eliminuje ten problem.

Trzeci błąd to pominięcie przewodu ochronnego PE. Wiele silników roletowych ma obudowę metalową i klasę ochrony I, więc przerwanie PE przy konserwacji albo przepięciu atmosferycznym grozi porażeniem. W instalacji z różnicowoprądem 30 mA brak PE nie wywoła od razu odcięcia, ale prąd upływu przez ciało człowieka przy dotyku obudowy pod napięciem wynosi około 90-140 mA, a to już wartość śmiertelnie niebezpieczna.

Czwarty błąd to niewłaściwe dobranie momentu obrotowego silnika do masy pancerza. Silnik 10 Nm udźwignie maksymalnie 7 kg pancerza, ale przy oknie 200×180 cm aluminiowy pancerz z wypełnieniem PUR waży 12-14 kg, więc silnik przegrzewa się po 4-6 cyklach i spala uzwojenie. Właściwy dobór to 20 Nm na każde 12 kg pancerza, a margines bezpieczeństwa daje silnik 25 Nm z zabezpieczeniem termicznym 135 °C.

Piąty błąd to brak konserwacji. Roleta pracująca codziennie powinna być przeglądana co 14 miesięcy, smarowana silikonowo-grafitowym smarem w listwach prowadzących i czyszczona z pyłu wokół wału. Zaniedbanie tego skraca żywotność silnika o 30-40%, a to w przeliczeniu na koszt wymiany daje 320-520 zł za sam napęd.

Przed pierwszym uruchomieniem dwóch rolet na jednym wyłączniku wykonaj ręczne ustawianie krańcówek każdego silnika osobno, zgodnie z instrukcją producenta. Czas ustawiania to około 8 minut na silnik, a pominięcie tego kroku powoduje, że jeden pancerz zatrzymuje się 3-4 cm przed oknem, a drugi wjeżdża w listwę okienną.

Dobór kabla i zabezpieczeń

Dla obwodu z dwoma silnikami 230 V o mocy łącznej do 600 W przekrój YDYp 3×1,5 mm² jest wystarczający do 22 m długości. Przy dłuższych trasach warto przejść na 3×2,5 mm², który trzyma spadek napięcia poniżej 3% nawet przy 30 m. Koszt różnicy to około 1,40 zł na metrze bieżącym, a zysk w postaci pewności działania silnika znacznie większy.

Zabezpieczenie nadprądowe B10 A pasuje do obwodu z dwoma silnikami o prądzie znamionowym 0,55 A każdy. Charakterystyka B gwarantuje wyzwolenie w 0,1-0,4 s przy prądzie 3-5-krotnym, co wystarcza do ochrony przed zwarciem, ale jednocześnie toleruje prąd rozruchowy 4,2-6,8 A pojawiający się przy jednoczesnym starcie obu silników. Bezpiecznik C16 zadziałałby zbyt późno przy zwarciu i niepotrzebnie wyzwalałby przy każdym uruchomieniu.

Wyłącznik różnicowoprądowy 30 mA, klasa AC, to minimum dla obwodów roletowych w pomieszczeniach suchych. W łazienkach i kuchniach wymaga się klasy A, bo prąd upływu z silników może mieć składową stałą, którą klasa AC nie wykrywa. Cena różnicy to około 80-140 zł na samym aparacie, ale eliminuje ryzyko braku zadziałania przy zwarciu z udziałem składowej stałej.

Koszt całkowity instalacji dwóch rolet na jednym wyłączniku

W domu 120 m² z ośmioma oknami tarasowymi na parterze koszt obsługi wszystkich rolet jednym łącznikiem grupowym w salonie kształtuje się od 6800 do 9800 zł, a to oznacza amortyzację w stosunku do pojedynczych wyłączników w każdym oknie (średnio 240 zł/os) rzędu 1800-2400 zł. Innymi słowy, scentralizowane sterowanie jest droższe w instalacji, ale tańsze w eksploatacji, bo jeden łącznik zamiast ośmiu prostszych klawiszy obniża awaryjność i pobór mocy w trybie czuwania.

Kiedy ta konfiguracja się nie sprawdza

W sypialni dziecka lub w pokoju z dwoma oknami na różnych ścianach jeden wyłącznik obsługujący dwie rolety na jednym włączniku to zły pomysł, bo użytkownik traci możliwość indywidualnego sterowania. W takim wnętrzu lepiej zamontować dwa oddzielne wyłączniki żaluzjowe obok siebie, każdy z własnym obwodem i zabezpieczeniem, bo to daje pełną niezależność za niewiele wyższą cenę (dodatkowe 90-160 zł za kabel i puszkę).

Również w biurze z oknami na elewacjach północnej i południowej sterowanie centralne nie ma sensu, bo nasłonecznienie jest asymetryczne, a potrzeby przyciemniania odwrotne. Tam optymalne jest sterowanie indywidualne z automatyką zegarową, która sama reaguje na pozycję słońca w horyzoncie.

W pomieszczeniach, gdzie rolety mają działać jako element antywłamaniowy, scalanie dwóch rolet pod jeden sterownik jest niezgodne z zaleceniami większości ubezpieczycieli, którzy wymagają klasy RC2 lub RC3 na każdym oknie osobno. Ubezpieczyciel chce, by uszkodzenie jednej rolety nie blokowało pozostałych, a sterowanie scentralizowane tej niezależności nie daje.

Wszystkie podane ceny i parametry dotyczą materiałów dostępnych w polskiej dystrybucji w drugiej połowie 2024 roku i mają charakter orientacyjny. Przed zakupem warto porównać oferty co najmniej trzech producentów, sprawdzić aktualną cenę energii w taryfie G11 oraz zweryfikować, czy wybrany silnik posiada deklarację zgodności z normą PN-EN 13659 i dyrektywą maszynową 2006/42/WE.

Źródła danych i norm: PN-EN 13659 (Norma dla osłon zewnętrznych, w tym rolet), PN-HD 60364-5-52 (Instalacje elektryczne niskiego napięcia, dobór kabli), dyrektywa maszynowa 2006/42/WE, rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalogi cenowe producentów osłon okiennych dostępne na ich stronach internetowych, dane GUS o zużyciu energii w gospodarstwach domowych, materiały dydaktyczne SEP dotyczące instalacji elektrycznych niskiego napięcia.
