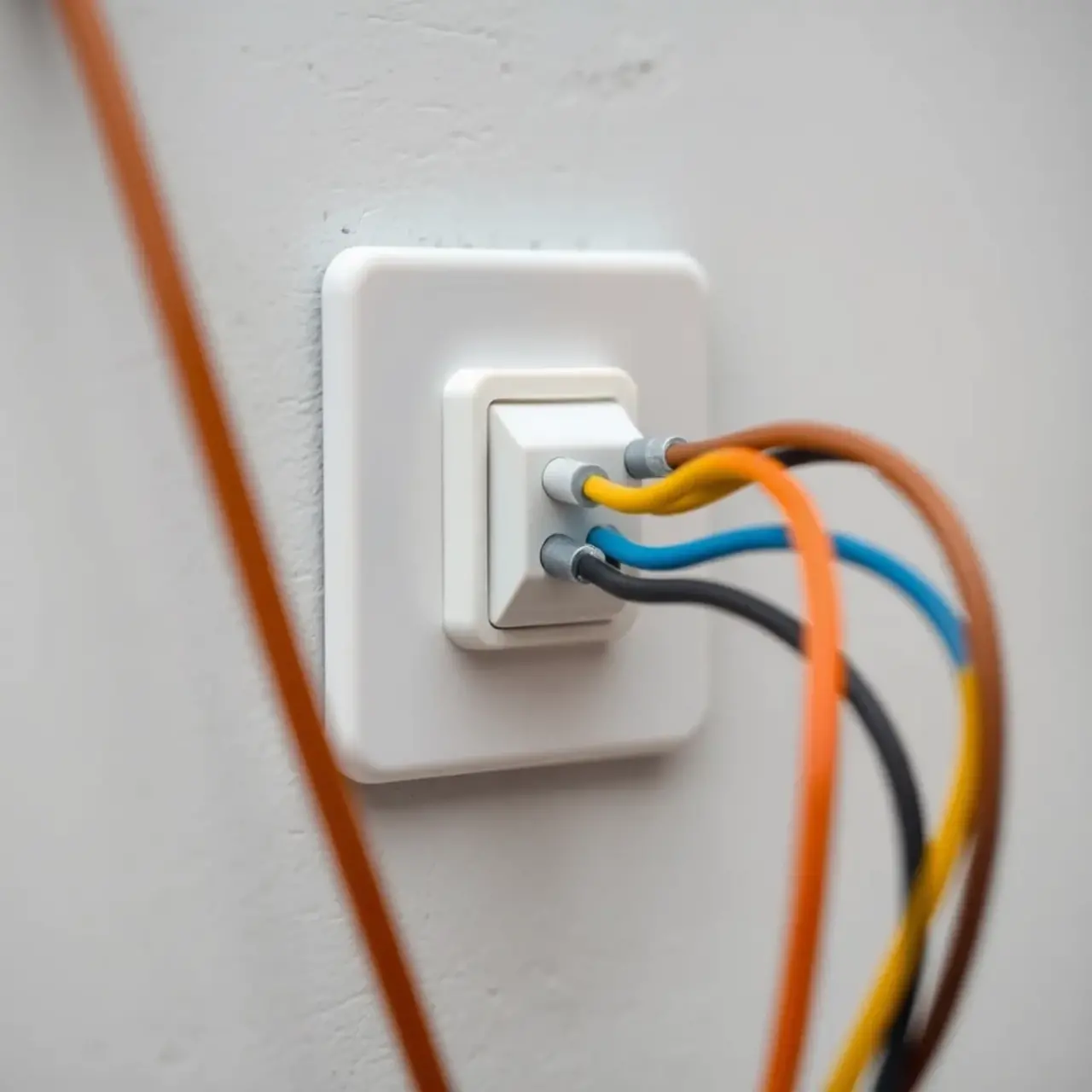

Jak podłączyć włącznik do rolet krok po kroku

Podłączenie włącznika do rolety to z pozoru proste zadanie, w którym większość osób grzęźnie na etapie wyboru między łącznikiem a przyciskiem żaluzjowym, a potem na niezrozumiałym schemacie elektrycznym. Sprawa komplikuje się jeszcze bardziej, gdy pojawia się pomysł sterowania smartfonem albo głosem - wtedy do schematu dochodzi sterownik Wi-Fi, bramka Zigbee i pytanie, czy krańcówka w rolecie w ogóle istnieje. Ten poradnik prowadzi przez cały temat od zera: od fizyki działania silnika rurowego, przez dobór elementu sterującego, aż po integrację z systemami smart home dostępnymi na polskim rynku. Wszystko po to, żeby po jednym czytaniu wiedzieć, co kupić, jak połączyć i dlaczego właśnie tak, a nie inaczej.

• Jak działa roleta elektryczna - krótka fizyka, która ratuje przed błędem
• Rodzaje sterowania roletami - pełny przegląd dostępnych rozwiązań
• Schemat podłączenia włącznika do rolety krok po kroku
• Planowanie sterowania na etapie projektu vs retrofit
• Sterowanie roletami Wi-Fi bez kucia ścian
• Systemy smart dostępne na polskim rynku - porównanie
• Centralne i grupowe sterowanie roletami
• Jak dobrać sterowanie do rolety - decyzyjna checklist
• Najczęstsze błędy montażowe, które kosztują silnik albo bezpieczeństwo
• Bezpieczeństwo instalacji - normy, które chronią dom i rodzinę
• Sterowanie roletami - kompletny poradnik od projektu do pierwszego uruchomienia

Jak działa roleta elektryczna - krótka fizyka, która ratuje przed błędem

Sercem każdej rolety z napędem jest silnik rurowy - cylindryczna jednostka chowana w wałku, zasilana jednofazowo 230 V. Wewnątrz siedzą dwie cewki sterujące kierunkiem obrotów, a na obudowie - kondensator rozruchowy o pojemności zwykle 1,5-4 µF. Kierunek pracy zmienia się przez odwrócenie fazy na jednym z dwóch przewodów sterujących, co oznacza, że silnik nie rozróżnia poleceń „dziś góra" od „dziś dół" - słucha wyłącznie tego, na którym drucie w danym momencie pojawi się napięcie.

Na końcach wałka znajdują się wyłączniki krańcowe mechaniczne albo elektroniczne. Ich zadanie jest banalnie proste i zarazem krytyczne: rozcinają obwód zasilania, gdy pancerz osiągnie skrajne położenie. Bez sprawnych krańcówek roleta jedzie dalej, aż nadmierny prąd zacznie grzać uzwojenie - wtedy zaczyna pachnieć lakierem izolacyjnym, a to już ostatnie stadium przed spaleniem silnika.

Tu pojawia się pierwsza praktyczna konsekwencja dla instalatora: łącznik z podtrzymaniem (bistabilny) sam utrzymuje pozycję „załączone" do momentu ręcznego wyłączenia. Jeśli krańcówka w rolecie nie zadziała, taki łącznik będzie bezlitośnie podawał napięcie tak długo, jak długo trwa obwód. Przycisk monostabilny - powrotny - puszczony natychmiast przerywa obwód, więc roleta zatrzyma się w miejscu, w którym krańcówka wreszcie zareaguje.

Stąd już prosta, choć niewdzięczna prawda: łącznik z podtrzymaniem wymaga pewnej, sprawnej krańcówki, natomiast przycisk żaluzjowy wybacza więcej błędów wykonawczych i tańszych komponentów. Warto też wiedzieć, że wiele nowoczesnych silników rurowych ma wbudowany odbiornik radiowy 868 MHz albo moduł Zigbee, co pozwala w ogóle zrezygnować z tradycyjnego przewodu sterującego.

Łącznik żaluzjowy a przycisk żaluzjowy - co wybrać i dlaczego to nie to samo

Potoczne „włącznik do rolet" kryje dwa różne światy. Łącznik żaluzjowy (nazywany też sterowniczym albo roletowym z podtrzymaniem) ma dwa stabilne położenia: góra albo dół. Klasyczna klawiszowa kostka, która po naciśnięciu zostaje w nowej pozycji, aż przesuniesz ją ponownie. Przycisk żaluzjowy (monostabilny, chwilowy, żaluzjowy bez podtrzymania) wraca do pozycji neutralnej zaraz po zdjęciu palca, bo wewnątrz siedzi sprężynka.

Różnica wynika z budowy styków. Łącznik ma styk trzymający - po przesunięciu dźwigni styk pozostaje zamknięty mechanicznie, aż fizyczna akcja użytkownika go nie rozewrze. Przycisk ma styk powrotny - nacisk zamyka obwód, zwolnienie otwiera go automatycznie. Konsekwencja dla silnika jest ogromna: w pierwszym wypadku faza leci na uzwojenie tak długo, jak długo trwa połączenie mechaniczne; w drugim - dokładnie tyle, ile trwa nacisk palca albo - znacznie dłużej - działanie krańcówki.

W nowych instalacjach domowych wybór jest prosty, gdy stosujesz silniki rurowe nowej generacji z pewnymi krańcówkami: wystarczy łącznik z podtrzymaniem, bo krańcówka sama przerwie zasilanie. W starszych roletach, gdzie krańcówki bywają kapryśne, rozsądek podpowiada przycisk monostabilny - drobna usterka mechaniki nie skończy się wtedy przepaleniem uzwojenia. W systemach smart home zasada się odwraca: większość sterowników Wi-Fi i Zigbee wymaga przycisku monostabilnego, bo one same decydują, kiedy odciąć fazę.

Rodzaje sterowania roletami - pełny przegląd dostępnych rozwiązań

Sterowanie ręczne to najstarsza i najtańsza metoda: taśma, linka albo korba. Stosowana tam, gdzie montaż silnika byłby nieopłacalny albo niemożliwy - w małych oknach łazienkowych, w zabytkowych kamienicach, w altanach ogrodowych. Wada jest oczywista: codziennie rano i wieczorem trzeba fizycznie podejść do okna. Plus równie oczywisty: brak jakiejkolwiek elektroniki oznacza brak awarii na lata.

Sterowanie elektryczne przewodowe to klasyka nowoczesnego domu: silnik zasilany z obwodu ściennego, sterowany łącznikiem albo przyciskiem żaluzjowym. Cztery żyły wychodzą z puszki: faza L, neutralny N, ochronny PE oraz dwa przewody sterujące kierunkiem. To wciąż najstabilniejsze rozwiązanie - działa nawet przy braku internetu, nie wymaga baterii, nie trzeba konfigurować aplikacji.

Sterowanie radiowe (pilot) opiera się na odbiorniku wbudowanym w silnik albo na dodatkowym sterowniku radiowym 868 MHz ukrytym w puszce. Zasięg dochodzi do 30 m w budynku, a pilot obsługuje kilkanaście rolet jednocześnie. W systemie Kontakt-Simon takie rozwiązanie działa bez pośrednictwa bramki internetowej - czysta komunikacja radiowa między pilotem a sterownikiem.

Sterowanie smart (Wi-Fi, Zigbee, Bluetooth) przenosi logikę do telefonu albo asystenta głosowego. Konieczny jest sterownik w puszce za przyciskiem albo w rozdzielni, aplikacja producenta i konta w chmurze. Zysk: harmonogramy, sceny „wyjazd", sterowanie głosowe, zdalne sprawdzenie pozycji rolety.

Schemat podłączenia włącznika do rolety krok po kroku

Schemat podłączenia łącznika żaluzjowego opiera się na prostym założeniu: z rozdzielni wychodzi kabel trzyżyłowy (L, N, PE) do puszki podtynkowej, a z puszki biegnie pięciożyłowy kabel YDYp 5×1 mm² do puszki w ścianie nad oknem, gdzie siedzi silnik rurowy. W puszce ściennej faza L i neutralny N łączone są w kostce, a trzy żyły sterujące (PE, góra, dół) wchodzą do łącznika albo przycisku żaluzjowego.

Przewody sterujące mają zwykle kolory: czarny dla kierunku „dół", brązowy dla kierunku „góra", żółto-zielony dla PE. Jeśli instalacja jest klasyczną „gwiazdą" z rozdzielni, każda roleta dostaje własny kabel 5×1 mm². Wariant cieńszy 5×0,75 mm² dopuszczalny jest do 10 m biegu, ale powyżej tej długości spadek napięcia zaczyna osłabiać moment obrotowy silnika.

Kolejność podłączenia: najpierw wyłączony obwód i sprawdzenie braku napięcia próbnikiem, potem wprowadzenie kabli do puszki, połączenie PE do zacisku ochronnego, podłączenie L i N do listwy zasilającej, na końcu - przewody sterujące do zacisków łącznika oznaczonych „↑" i „↓". Przycisk żaluzjowy ma trzy zaciski: wspólny COM (faza), jeden dla kierunku góra, jeden dla dół.

W praktyce najczęstsze pomyłki to zamiana żyły neutralnej z ochronną (silnik ruszy, ale brak PE zagrozi porażeniem przy uszkodzeniu izolacji) oraz podłączenie fazy L do zacisku kierunkowego zamiast do COM. Pierwszy błąd wykryje miernik rezystancji izolacji, drugi - próba pracy, bo silnik zareaguje tylko na jeden kierunek albo wcale.

Planowanie sterowania na etapie projektu vs retrofit

Decyzja o sposobie sterowania powinna zapaść przed tynkami. Jeśli kucie ścian już za Tobą, pozostaje retrofit: sterownik radiowy, Zigbee albo Wi-Fi montowany w puszce istniejącego przycisku, zasilany bezpośrednio z obwodu rolety. To rozwiązanie popularne, bo nie wymaga ingerencji w strukturę ściany, ale wymaga puszki o głębokości minimum 60 mm.

Na etapie projektu warto poprowadzić osobny obwód „rolety" w rozdzielni z własnym wyłącznikiem nadprądowym B10 oraz różnicówką 30 mA. Norma PN-HD 60364-4-41 nie wymaga różnicówki dla obwodu silnika rurowego, ale w praktyce każdy profesjonalny elektryk ją montuje - to koszt rzędu 80-120 zł za różnicówkę, a zysk bezpieczeństwa ogromny, szczególnie przy silnikach montowanych na wysokości ponad 2 m.

Planowanie tras kablowych warto zacząć od rozmieszczenia puszek. Standardowa wysokość to 110-120 cm od podłogi, ale wielu projektantów woli 140 cm - wtedy dzieci nie sięgają, a obsługa pozostaje wygodna dla dorosłych. Puszka musi być pogłębiona (60 zamiast 45 mm), bo w środku musi zmieścić się nie tylko łącznik, ale ewentualnie sterownik smart.

Przy większej liczbie rolet warto już na etapie projektu rozważyć sterowanie centralne - jeden przycisk przy drzwiach wejściowych zamyka wszystkie rolety w domu. Realizuje się to albo przez indywidualne sterowniki z wejściem centralnego sterowania, albo przez sterownik grupowy obsługujący 4-8 rolet jednocześnie.

Sterowanie roletami Wi-Fi bez kucia ścian

Sterownik Wi-Fi w puszce pod przyciskiem to dziś najwygodniejsza droga do smart home dla rolet. Urządzenie pobiera fazę i neutralny z obwodu, ma dwa wyjścia kierunkowe, wbudowany moduł Wi-Fi 2,4 GHz i współpracuje z aplikacją producenta. Najpopularniejsze modele mieszczą się w standardowej puszce podtynkowej o średnicy 60 mm.

Konfiguracja zajmuje od 5 do 15 minut. Sterownik wchodzi w tryb parowania przytrzymaniem przycisku przez 5 sekund, w aplikacji wybierasz „dodaj urządzenie", wpisujesz dane domowego Wi-Fi, a moduł sam się loguje. Po konfiguracji sterownik pojawia się w aplikacji jako „roleta 1" i można nim sterować ręcznie z telefonu, głosowo przez Alexę albo automatycznie według harmonogramu.

Integracje z asystentami głosowymi są obecnie standardem. Alexa wymaga umiejętności „Smart Home Skill", Google Assistant korzysta z natywnej integracji Matter albo mostu producenta, Apple HomeKit wymaga mostu HomeKit lub urządzenia kompatybilnego z Matter 1.2. Warto przed zakupem sprawdzić, które asystenty obsługuje konkretny model - nie każdy sterownik Wi-Fi działa z każdym ekosystemem.

Zyski ze sterowania smart są konkretne. Harmonogram „dzień roboczy" podnosi rolety o 6:30, opuszcza o 22:00, symulacja obecności w czasie urlopu losowo zmienia pozycje rolet wieczorem, a sceny „kino" albo „wieczór" gasną światło i zasuwają trzy wybrane rolety jednym poleceniem głosowym.

Systemy smart dostępne na polskim rynku - porównanie

Rynek polski ma pięć głównych ekosystemów, które realnie konkururują o klienta szukającego sterowania roletami. Każdy z nich różni się protokołem komunikacji, wymaganą bramką i zakresem integracji.

Protokół Zigbee wymaga bramki - to mała kostka komunikująca się z routerem domowym i tłumacząca sygnał Zigbee na Wi-Fi. Bez niej sterownik Zigbee milczy, bo nie potrafi dogadać się z aplikacją w telefonie. Systemy oparte na Wi-Fi (Simon GO, Tuya, część Spectrum) nie potrzebują bramki, bo sterownik sam loguje się do routera - to prostsze rozwiązanie dla mniejszych instalacji.

Radio 868 MHz (Kontakt-Simon bez Wi-Fi) działa inaczej: pilot komunikuje się bezpośrednio ze sterownikiem w puszce, bez pośrednictwa internetu. To rozwiązanie trwałe i niezależne od chmury producenta, ale bez integracji głosowej i bez zdalnego sterowania z drugiego końca świata.

Łącznik żaluzjowy pojedynczy, podwójny i trójpozycyjny - kiedy który ma sens

Łącznik pojedynczy obsługuje jedną roletę. Spotykany najczęściej, najprostszy w montażu, najtańszy. W ramce pojedynczej albo w wielokrotnej obok innych osprzętów, koszt 25-50 zł w zależności od serii designerskiej.

Łącznik podwójny to tak naprawdę dwa niezależne sterowania w jednej ramce. Stosowany przy oknach narożnych albo w pokojach z balkonem i oknem obok siebie - wtedy jeden klawisz obsługuje roletę balkonową, drugi okno. Każdy klawisz ma własne trzy zaciski (COM, góra, dół) i własną elektronikę.

Przycisk trójpozycyjny (góra / stop / dół) ma jedną mechaniczną dźwignię z trzema położeniami: górne uruchamia kierunek „w górę", dolne „w dół", środkowe (sprężynowe) zatrzymuje pracę. To najwygodniejsze rozwiązanie manualne, ale wymaga silnika z obsługą „stop" - większość silników rurowych reaguje na ponowne naciśnięcie dowolnego kierunku jako stop.

Warianty montażowe: natynkowy (na wierzchu ściany, w kanałach kablowych), podtynkowy (w puszce) i w ramce wielokrotnej (obok gniazdek, w jednym bloku). W remontach najczęściej wybiera się natynkowy, bo nie wymaga kucia, ale w nowym budownictwie standardem pozostaje podtynkowy.

Centralne i grupowe sterowanie roletami

Centralne sterowanie oznacza jeden przycisk albo jeden pilot, który zamyka albo otwiera wszystkie rolety jednocześnie. Najprostsza realizacja: sterownik centralny w rozdzielni, do którego dochodzą przewody sterujące ze wszystkich rolet, a w korytarzu przy drzwiach wejściowych dodatkowy przycisk „wszystko góra / wszystko dół".

Grupowe sterowanie to wariant bardziej elastyczny: rolety pogrupowane według pomieszczeń albo stron świata, każda grupa ma własny przycisk. Typowy podział: rolety parteru, rolety piętra, rolety od strony południowej (do zacieniania w upalne dni). Realizacja techniczna: sterownik grupowy obsługujący 4-8 kanałów, do każdego kanału podłączona jedna roleta albo kilka równolegle.

System przewodowy Kontakt-Simon (bez Wi-Fi) buduje centralne sterowanie na bazie radiowej. Każdy sterownik roletowy SRP-11 ma adres radiowy, pilot RCP-10 obsługuje 16 kanałów, a bramka RCP-11 pozwala podłączyć system do aplikacji mobilnej. To rozwiązanie typowo polskie, dobrze udokumentowane, z pełnym wsparciem technicznym producenta.

W praktyce najczęstsze konfiguracje to: jeden pilot RCP-10 + indywidualne sterowniki SRP-11 w każdej puszce, a w sypialni rodziców dodatkowy przycisk centralny zamykający cały dom na noc. Koszt zestawu podstawowego: ok. 600-900 zł za 4 rolety.

Jak dobrać sterowanie do rolety - decyzyjna checklist

Pierwsze pytanie brzmi: czy roleta ma pewną krańcówkę? Jeśli nie - wybór pada na przycisk monostabilny albo sterownik smart z własną logiką czasową. Drugie pytanie: ile rolet do obsługi? Jedna roleta w remontowanym mieszkaniu to przycisk żaluzjowy + ewentualny sterownik Wi-Fi za 130-180 zł. Pięć rolet w nowym domu to już sensowna inwestycja w sterowanie centralne albo grupowe.

Trzeci parametr: budżet. Sam przycisk żaluzjowy (15-50 zł) wystarczy, gdy zależy Ci na prostocie. Łącznik bistabilny (25-80 zł) daje wygodę w stylu klasycznego wyłącznika światła. Sterownik Wi-Fi (130-200 zł) otwiera drogę do smart home. Sterownik centralny (200-400 zł) obsługuje wiele rolet jednocześnie.

Czwarte pytanie: etap budowy. W stanie surowym zamkniętym warto zaplanować pełne okablowanie i osobny obwód w rozdzielni. W gotowym mieszkaniu lepiej postawić na rozwiązania bezprzewodowe albo na sterowniki w istniejących puszkach.

Piąte pytanie: smart home tak czy nie? Jeśli tak - od razu kup sterowniki kompatybilne z wybranym ekosystemem (Supla, Simon GO, Legrand Netatmo, Tuya). Jeśli nie - klasyczny łącznik albo przycisk żaluzjowy wystarczy na lata.

Najczęstsze błędy montażowe, które kosztują silnik albo bezpieczeństwo

Brak sprawnych krańcówek przy łączniku bistabilnym to klasyka. Silnik jedzie do góry, krańcówka nie reaguje, uzwojenie grzeje się do 130°C, izolacja pęka, następuje zwarcie i zadziała wyłącznik nadprądowy - w najlepszym razie. W najgorszym - pożar w ościeżnicy. Rozwiązanie: przed montażem zawsze testuj krańcówki ręcznie, sprawdzaj opór izolacji miernikiem, a przy wątpliwościach sięgnij po przycisk monostabilny.

Brak przewodu PE to drugi częsty błąd. Silnik rurowy w aluminiowej obudowie, uszkodzona izolacja, faza na obudowie, dotyk dłonią - porażenie. Norma PN-HD 60364-4-41 wymaga PE dla każdego urządzenia klasy I, a silniki roletowe zwykle są właśnie klasy I. Rozwiązanie: koniecznie prowadź żółto-zielony przewód ochronny do każdej puszki.

Mieszanie faz to błąd połączeniowy: L zamiast N na zacisku neutralnym silnika. Silnik ruszy, ale może pracować z obniżonym momentem albo przegrzewać się od prądów wyrównawczych. Rozwiązanie: oznaczenie kabli kolorami zgodnie z normą PN-EN 60446, brązowy L, niebieski N, żółto-zielony PE.

Zbyt mały przekrój przewodu to grzech projektowy. Kabel 5×0,5 mm² do silnika oddalonego o 8 m spowoduje spadek napięcia 5-7 V, a silnik ruszy z wyraźnym opóźnieniem albo wcale. Rozwiązanie: minimum 5×1 mm², a przy dłuższych trasach 5×1,5 mm².

Brak puszki pod sterownik to częsty problem w remontach: instalator montuje przycisk na wierzchu ściany, a dla sterownika Wi-Fi nie ma miejsca. Rozwiązanie: pogłębiona puszka 60 mm od razu, nawet jeśli dziś montujesz tylko przycisk - jutro możesz chcieć dołożyć smart.

Bezpieczeństwo instalacji - normy, które chronią dom i rodzinę

Obwód rolet powinien być wydzielony w rozdzielni, zabezpieczony wyłącznikiem nadprądowym B10 oraz różnicówką 30 mA. Wyłącznik B10 chroni przed zwarciem i przeciążeniem, różnicówka - przed dotykiem pośrednim, gdy napięcie pojawi się na obudowie silnika. Normy PN-HD 60364-4-41 i PN-HD 60364-5-53 regulują te wymagania szczegółowo.

Przekrój przewodu dobiera się do prądu silnika i długości trasy. Silnik rurowy 230 V pobiera zwykle 0,4-0,8 A, więc kabel 5×1 mm² wystarcza do 15 m, a 5×1,5 mm² nawet do 25 m. Przy dłuższych trasach rośnie spadek napięcia, a silnik traci moment obrotowy.

Puszki podtynkowe muszą być z tworzywa nieprzewodzącego, o głębokości minimum 60 mm dla wariantu z sterownikiem smart, a w ścianach drewnianych - przeciwpożarowe, z atestem E90. Wszystkie połączenia wykonuje się w kostkach ceramicznych albo Wago 221, nie na skręcanie i taśmę izolacyjną.

Sterowanie roletami - kompletny poradnik od projektu do pierwszego uruchomienia

Podłączenie włącznika do rolety nie musi być ani trudne, ani ryzykowne, jeśli rozumiesz, co robisz i dlaczego. Najważniejsze decyzje zapadają przed zakupem: wybór między łącznikiem a przyciskiem żaluzjowym, między instalacją przewodową a smart, między indywidualnym sterowaniem a centralnym. Schemat podłączenia jest tylko ostatnim krokiem, który wykonujesz rękami - wszystko, co ważne, dzieje się wcześniej, na etapie projektu i zakupów.

Gdy masz już roletę, silnik i puszkę, zostaje czysta robota: wyłączyć obwód, sprawdzić brak napięcia próbnikiem, podłączyć PE, N, L, a potem przewody kierunkowe do łącznika albo przycisku. Pierwszy test to ręczne naciśnięcie przycisku na 3 sekundy - silnik rusza, krańcówka zatrzymuje, dioda na sterowniku miga na zielono. Jeśli tak - instalacja zakończona sukcesem.

Ceny podstawowych elementów w Polsce w 2024 roku wyglądają tak: przycisk żaluzjowy 15-50 zł, łącznik żaluzjowy 25-80 zł, sterownik Wi-Fi 130-200 zł, sterownik centralny 200-400 zł, różnicówka do rozdzielni 80-120 zł, kabel YDYp 5×1 mm² ok. 4-6 zł za metr. Cała instalacja dla czterech rolet w wariancie smart zamyka się w kwocie 1500-2500 zł.

Źródła

Informacje techniczne oparte na kartach katalogowych producentów osprzętu elektroinstalacyjnego, normie PN-HD 60364-4-41 (Instalacje elektryczne niskiego napięcia - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym) oraz PN-HD 60364-5-53 (Dobór aparatów i urządzeń elektrycznych - Aparatura łączeniowa i sterownicza). Dane o cenach pochodzą z ogólnodostępnych ofert polskiego rynku elektroinstalacyjnego w drugiej połowie 2024 roku. Parametry silników rurowych (prąd, moment obrotowy, pojemność kondensatora) zgodne z dokumentacją producentów napędów do rolet zewnętrznych. Specyfikacje protokołów Zigbee, Wi-Fi 2,4 GHz i Matter 1.2 zgodne z dokumentacją Connectivity Standards Alliance.
