Montaż rolety zewnętrznej podtynkowej kompletny poradnik krok po kroku

Skrzynka źle osadzona względem ocieplenia, prowadnice skręcone o dwa milimetry, napęd bez rewizji w skrzynce każdy z tych detali potrafi zamienić pozornie prostą robotę w kosztowną poprawkę. Montaż rolety zewnętrznej podtynkowej to nie jest „przykręcenie puszki do ściany", tylko precyzyjne wpasowanie systemu w warstwę elewacyjną budynku, zanim ta zostanie domknięta. Poniżej znajdziesz pełną ścieżkę: od sprawdzenia nadproża, przez mocowanie kasety i prowadnic, aż po podpięcie napędu i oddanie gotowej rolety do użytku.

• Przygotowanie otworu i nadproża pod roletę podtynkową
• Mocowanie kasety rolety podtynkowej do ściany krok po kroku
• Podłączenie napędu i prowadzenie rolety podtynkowej
• Najczęstsze błędy przy montażu rolety podtynkowej i jak ich uniknąć
• Kiedy warto łączyć montaż rolety podtynkowej z wymianą okien
• Normy i przepisy dotyczące montażu
• Dobór napędu i sterowania
• Termin i czas montażu rolety podtynkowej
• Kiedy NIE montować rolety podtynkowej

Przygotowanie otworu i nadproża pod roletę podtynkową

Podtynkowa rolet zewnętrzna różni się od nadstawnej tym, że jej skrzynka nie stoi na oknie, lecz jest wmurowana lub wklejona w warstwę izolacji nad otworem. Dlatego zanim cokolwiek kupisz, musisz ustalić trzy twarde parametry: grubość ocieplenia, wysokość nadproża i materiał, z którego wykonano ścianę nośną.

Nadproże z betonu zbrojonego, cegły pełnej, silki, a czasem z cienkiego stalowego kątownika zachowuje się zupełnie inaczej pod wiertłem. W betonie klasy C20/25 kołek rozporowy osadzony na głębokość 60 mm utrzymuje obciążenie statyczne rzędu 0,8-1,2 kN, co dla skrzynki o szerokości 200 cm wystarcza z dużym zapasem. W nadprożu stalowym potrzebujesz już śrub dwugwintowych M8 przyspawanych lub przewierconych przez profil, bo zwykły kołek wyciągniesz ręką.

Zmierz wysokość okna i przemnóż ją przez 0,15-0,2 tyle powinna mieć skrzynka, żeby pomieścić zwinięte pióro bez efektu „korkociągu". Dla okna 150 cm daje to skrzynkę 22-30 cm. Jeśli planujesz ocieplenie z grafitowego styropianu o lambda 0,031 W/(m·K), warstwa 20 cm wymaga skrzynki o głębokości minimum 230 mm, bo inaczej aluminium zetknie się z tynkiem i utworzy mostek cieplny.

Przed zakupem sprawdź też, czy w strefie nadproża nie biegnie kanał wentylacyjny lub instalacja elektryczna. Detector napięcia i detektor metalu to absolutne minimum trafienie w peszel lub rurę spalinową kończy się kuciem świeżego tynku. W strefie klimatycznej III i IV, zgodnie z PN-EN 1991-1-3, nadproże narażone jest na obciążenie śniegiem 0,9-1,4 kN/m², co warto uwzględnić przy wyborze grubości blachy skrzynki.

Zaplanuj też lokalizację wypustu kablowego. W ścianie murowanej najprościej wyprowadzić go w nadprożu, 10 cm od bocznej krawędzi otworu, żeby potem nie blokował prowadnicy. W domu pasywnym z rekuperatorem warto przeciągnąć przewód peszel w warstwie ocieplenia, bo każde przejście przez mur to potencjalny mostek.

Mocowanie kasety rolety podtynkowej do ściany krok po kroku

Kaseta podtynkowa montowana jest przed wykonaniem elewacji, na etapie surowym lub po wstępnym otynkowaniu. Jej pozycja względem lica muru wyznacza głębokość przyszłego ocieplenia, więc każdy milimetr przesunięcia odbija się na geometrii całej ściany.

Wymiarowanie i ustawienie kasety

Zaznacz na murze oś otworu okiennego i odmierz w górę wysokość skrzynki plus 3-5 mm luzu technologicznego. Użyj poziomicy laserowej, nie zwykłej na długości 2 m błąd 2 mm przy poziomicy pęcherzykowej urasta do 4 mm, a laser daje dokładność ±0,5 mm/m. Skrzynka musi być idealnie pozioma, bo pióro zwijane pod kątem 0,5° zaczyna ocierać o prowadnicę już po kilku cyklach.

Ustaw kasetę na tymczasowych podkładkach z twardego PVC i skontroluj, czy jej tylna ścianka leży dokładnie w płaszczyźnie przyszłej elewacji. To ważne przy ociepleniu 15-25 cm, gdzie margines błędu topnieje z każdym centymetrem warstwy. Po ustawieniu zablokuj pozycję kleszczami stolarskimi, żeby przypadkowe pchnięcie nie przesunęło całości przed przykręceniem.

Kotwienie do różnych typów nadproży

Do betonu zbrojonego i cegły pełnej użyj kotew mechanicznych M10 x 80 mm, rozmieszczonych co 40-50 cm. Kołki plastikowe w tym miejscu odpadają skrzynka rolety generuje momenty dynamiczne przy zwijaniu, a udarowe obciążenie 15-20 Nm potrafi wyrwać zwykły kołek z miękkiej zaprawy. W gazobetonie (AAC) przejdź na kotwy chemiczne na bazie żywicy winyloestrowej ładunek 0,6 kN na punkt to bezpieczna granica dla bloczka klasy 400.

Nadproże stalowe wymaga innego podejścia. Przewierć profil wiertłem HSS-Co 6,5 mm, przeciągnij śrubę M8 z podkładką zwiększoną DIN 9021 i dokręć momentem 25 Nm. Próba mocowania skrzynki do cienkościennego kątownika 50 x 50 x 5 mm zwykłymi wkrętami samogwintującymi kończy się wyrwaniem przy pierwszym silniejszym wietrze.

Uszczelnienie i przygotowanie pod ocieplenie

Krawędź styku kasety z murem uszczelnij taśmą rozprężną illbruck TP450 lub illmod Trio, klasy BG1. Taśma kompresuje się z 10 mm do 2-3 mm i kompensuje ruchy termiczne aluminium oraz muru współczynnik rozszerzalności aluminium 23 µm/(m·K) jest czterokrotnie wyższy niż betonu, więc bez elastycznego bufora pojawi się rysa przy pierwszej zimie.

Na boczne krawędzie skrzynki naklej listwę przyłączeniową z PVC, która później zatopi się w zaprawie klejowej do styropianu. Zapobiega to powstawaniu szczeliny między kasetą a płytą izolacyjną mostka, przez który ucieka od 5 do 8% ciepła z okolicy nadproża. W domu energooszczędnym z zapotrzebowaniem na ciepło poniżej 70 kWh/(m²·rok) taka szczelina to czysta strata.

Podłączenie napędu i prowadzenie rolety podtynkowej

Prowadnice to aluminiowe profile C o szerokości 53-75 mm, w które wchodzą boczne krawędzie pióra. Ich montaż decyduje o tym, czy roleta pracuje cicho, czy zacznie „chrzęścić" po dwóch sezonach.

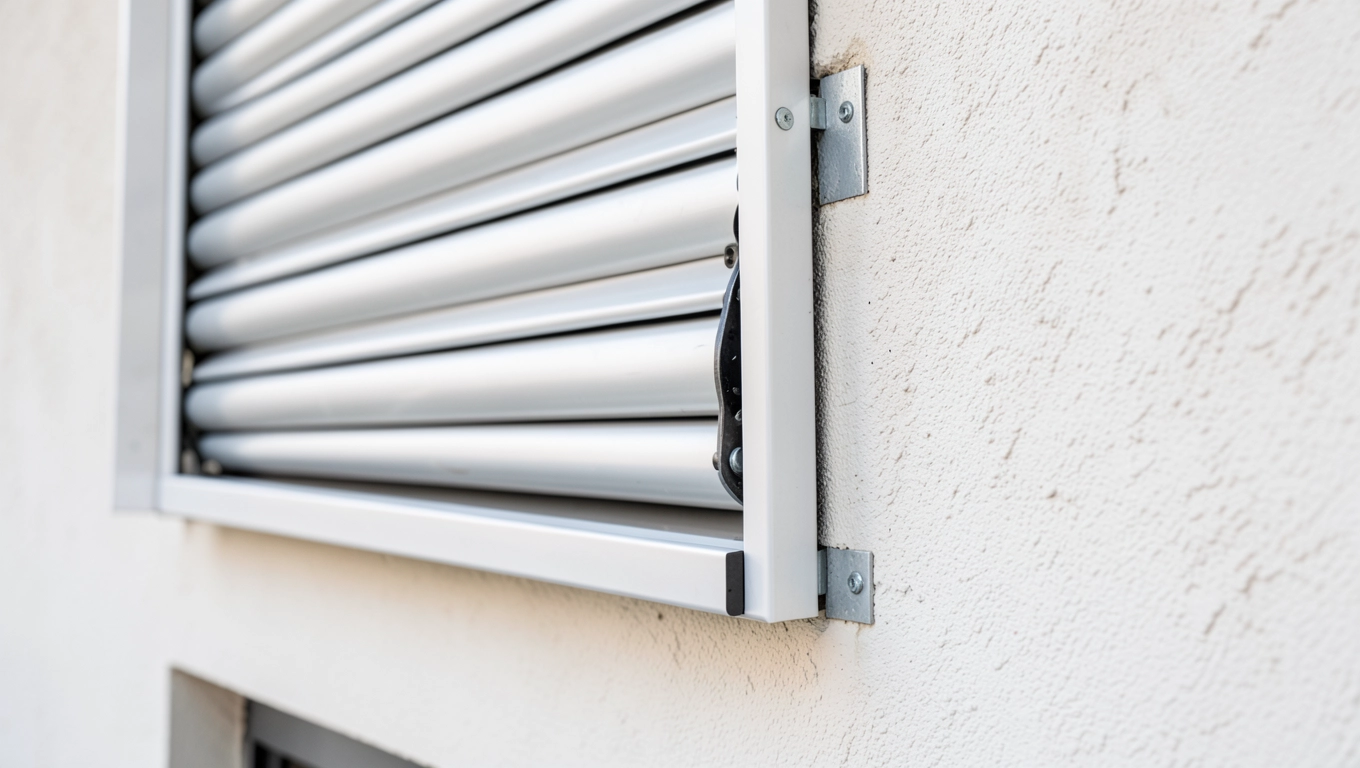

Montaż prowadnic

Prowadnice mocuj do ościeżnicy lub do bocznych krawędzi otworu w murze, w zależności od wersji systemowej. W wariancie „na ościeżnicę" użyj wkrętów samogwintujących 4,8 x 32 mm z podkładką EPDM, rozmieszczonych co 30 cm. W wariancie „na mur" konieczne są dyble M6 x 60 mm prowadnica pracuje na ścinanie, więc gęstość mocowania ma znaczenie.

Sprawdź pion laserem po zamontowaniu każdej prowadnicy. Dopuszczalne odchylenie wynosi 1,5 mm/m, czyli maksymalnie 3 mm na wysokości okna 2 m. Każde większe odchylenie powoduje klinowanie pióra i nierównomierne zużycie uszczelki szczotkowej. W praktyce oznacza to, że roleta zacznie się zwijać krzywo i w ciągu roku uszczelka będzie wymagała wymiany.

Na końcach prowadnic zamontuj zaślepki z EPDM bez nich woda zacinana przez wiatr dostaje się do wnętrza profilu i zamarza zimą, rozsadzając aluminium od środka. To częsta przyczyna reklamacji w budynkach na północnej ścianie, gdzie temperatura spada poniżej -15°C przez kilka tygodni w roku.

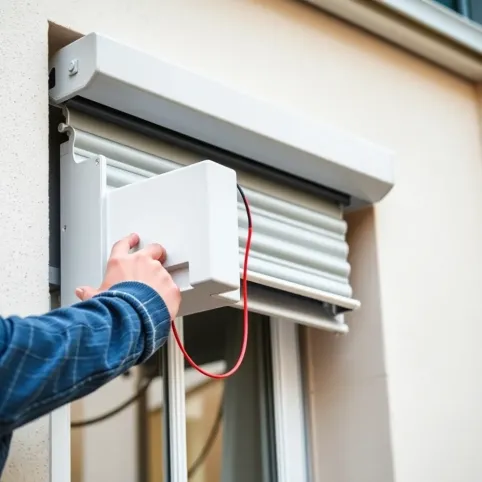

Podpięcie napędu elektrycznego

Silnik rurowy o średnicy 45 mm montowany jest wewnątrz wałka ośmiokątnego SW40. Przed założeniem silnika ustaw go w pozycji „krańcówka górna" w większości modeli (Somfy, Selve, Elero) wymaga to wciśnięcia przycisku na obudowie i ręcznego przekręcenia wałka do oporu. Bez tego pierwsze uruchomienie zatrzyma się w połowie cyklu.

Zasilanie 230 V poprowadź przewodem YDYp 3 x 1,5 mm² w peszelu ochronnym. W strefie okiennej obowiązuje III klasa ochrony, więc peszel nie może być prowadzony bezpośrednio po ociepleniu zawsze w warstwie kleju lub pod siatką zbrojącą. Połączenie elektryczne wykonaj w puszce hermetycznej IP65, umieszczonej po wewnętrznej stronie muru.

Programowanie krańcówek wymaga spokojnego podejścia. Po przytrzymaniu przycisku „prog" przez 5 sekund silnik wydaje krótki sygnał dźwiękowy. Wtedy ustawiasz górny punkt przez podnoszenie i opuszczanie przyciskiem na ścianie, każdorazowo zatwierdzając wybór. Zapisanie ustawień potwierdza podwójny sygnał. Brak tego oznacza, że roleta podtynkowa po pierwszym cyklu zacznie nawijać pióro na wałek w drugą stronę, co skutkuje zerwaniem taśmy lub uszkodzeniem mechanizmu blokady.

Uruchomienie i test

Przed zamknięciem skrzynki wykonaj pięć pełnych cykli testowych. Sprawdź czas zwijania dla okna 150 cm z silnikiem 20 Nm wynosi on 25-35 sekund. Czas krótszy oznacza, że silnik ma za duży moment i napina pióro ponad miarę; dłuższy sygnalizuje zbyt słaby napęd lub zbyt duże opory w prowadnicach.

Skontroluj też siłę docisku pióra do parapetu. Po opuszczeniu rolety pióro powinno przylegać na całej szerokości, bez szczeliny większej niż 1 mm. Przy większej luce wiatr wpada pod pióro i wywołuje efekt „żagla", który potrafi wyrwać roletę z prowadnic przy podmuchu 80 km/h. Norma EN 13659 dopuszcza takie siły dla rolet klasy 2, czyli podstawowej odporności.

Najczęstsze błędy przy montażu rolety podtynkowej i jak ich uniknąć

Statystyki serwisowe pokazują, że około 65% awarii rolet podtynkowych w pierwszych dwóch latach wynika z błędów montażowych, a nie z samej jakości produktu. Poniżej pięć najczęstszych wpadek wraz z mechanizmem, który za nimi stoi.

Kiedy warto łączyć montaż rolety podtynkowej z wymianą okien

Roleta podtynkowa musi być osadzona w warstwie izolacji przed jej ułożeniem, dlatego najkorzystniej jest montować ją razem z ociepleniem elewacji. Wymiana okien w starszym budynku otwiera okno czasowe, w którym odsłonięte ościeża i nadproża ułatwiają dostęp do mocowania kasety. Jeśli planujesz termomodernizację w ciągu najbliższych 5 lat, odłóż roletę podtynkową na ten moment koszt rusztowania i ekipy i tak poniesiesz przy ociepleniu, a podwójny najazd ekipy podnosi cenę o 15-20%.

Przy wymianie okien w nowym budynku sekwencja wygląda tak: montaż okien, ustawienie kasety rolety, ułożenie ocieplenia, montaż prowadnic, podpięcie napędu, tynkowanie. Każdy etap trwa od dwóch godzin do jednego dnia roboczego, w zależności od szerokości okna. Dla standardowego okna 150 x 150 cm całość zamyka się w dwóch dniach pracy dwóch osób.

Normy i przepisy dotyczące montażu

Montaż rolety zewnętrznej podtynkowej nie wymaga pozwolenia na budowę ani zgłoszenia, pod warunkiem że nie zmienia wyglądu elewacji w sposób wymagający uzgodnienia z konserwatorem zabytków. W budynkach objętych ochroną konserwatorską każda ingerencja w elewację wymaga opinii konserwatora, a rolety podtynkowe z racji lokalizacji w warstwie ocieplenia trudno uznać za neutralne.

Z punktu widzenia prawa budowlanego kluczowe są normy PN-EN 13659 (rolety zewnętrzne wymagania eksploatacyjne i bezpieczeństwa) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Klasa odporności na wiatr zależy od strefy wiatrowej w Polsce od 1 do 7, przy czym większość Polski to strefy 2 i 3, wymagające rolet o klasie odporności minimum 3.

Dobór napędu i sterowania

Silnik rurowy dobierasz do powierzchni rolety i masy pióra. Dla pióra aluminiowego o masie 4,5 kg/m² i okna 150 x 150 cm (powierzchnia 2,25 m²) całkowita masa pióra wynosi 10,1 kg. Zapas momentu obrotowego powinien wynosić 30-40%, co daje silnik o momencie 20 Nm. Dla większych okien 200 x 200 cm masa rośnie do 18 kg i potrzebujesz silnika 30 Nm.

Sterowanie ręczne korbową jest tanie i niezawodne, ale w domu piętrowym z oknami na piętrze wymaga długiej korby sięgającej 4-5 m. Napęd elektryczny z pilotem lub aplikacją kosztuje 350-700 zł za sam silnik, ale eliminuje ten problem. Warto rozważyć silnik z wbudowanym odbiornikiem radiowym i sterowanie centralne integracja z systemem smart home pozwala zamknąć wszystkie rolety jednym poleceniem przy wyjściu z domu.

Termin i czas montażu rolety podtynkowej

Przy typowym oknie montaż jednej rolety podtynkowej zamyka się w 4-6 godzinach roboczych. W tym czasie mieści się ustawienie i zakotwienie kasety, montaż prowadnic, przeprowadzenie instalacji elektrycznej, podpięcie i zaprogramowanie napędu oraz próba szczelności. Przy dwóch oknach ekipa potrzebuje 8-10 godzin, czyli jeden dzień roboczy. Pełna realizacja na dom jednorodzinny z 12 oknami trwa 3 dni robocze, jeśli pogoda dopisuje.

Najlepszy termin na montaż to okres od marca do października, przy temperaturze powyżej 5°C. Niższa temperatura nie przeszkadza mechanicznie, ale utrudnia pracę z piankami i taśmami uszczelniającymi, które nie przylegają prawidłowo do zmrożonej powierzchni. Latem unikaj pracy w pełnym słońcu, bo klej do styropianu wysycha w 10 minut i nie zdążysz go rozprowadzić. Optymalne warunki to pochmurny dzień z temperaturą 15-20°C.

Kiedy NIE montować rolety podtynkowej

Roleta podtynkowa nie jest dobrym wyborem w ścianach trójwarstwowych z pustką powietrzną mniejszą niż 4 cm, bo kaseta nie ma gdzie się zmieścić bez naruszenia warstwy nośnej. W budynkach z elewacją wentylowaną z okładziną drewnianą lub kompozytową kaseta wchodzi w szczelinę, ale wymaga dodatkowej obróbki blacharskiej, która podnosi koszt o 25-30%.

W ścianach z bali drewnianych lub z gliny lepiej sprawdza się roleta nadstawna lub adaptowana, bo montaż podtynkowy wymaga wycięcia wpustu w materiale o niskiej wytrzymałości. Podobnie w budynkach zabytkowych z murem z cegły ręcznie formowanej ingerencja w nadproże może wymagać ekspertyzy konserwatorskiej.

Sekwencja montażu rolety zewnętrznej podtynkowej wymaga czterech decyzji technicznych, które decydują o powodzeniu całej inwestycji: doboru wysokości skrzynki do grubości ocieplenia, typu kotew do materiału nadproża, prowadnic odpornych na obciążenia dynamiczne oraz napędu z zapasem momentu 30-40%. Pominięcie którejkolwiek z tych decyzji uruchamia łańcuch reklamacji, których naprawa kosztuje trzykrotnie więcej niż poprawne wykonanie od początku.

Przed przystąpieniem do pracy warto narysować przekrój przez ścianę w skali 1:10 z zaznaczoną osią okna, skrzynką, prowadnicami i warstwą ocieplenia. Taki rysunek zajmuje 30 minut, a pozwala uniknąć błędów, których naprawa trwa tygodnie. Więcej praktycznych wskazówek dotyczących montażu oraz szczegółowe instrukcje producentów konkretnych systemów znajdziesz w kartach technicznych publikowanych przez Stowarzyszenie Producentów Okien i Fasad (POiD) oraz w normie PN-EN 13659.

Źródła danych: PN-EN 13659:2015 „Rolety zewnętrzne wymagania eksploatacyjne i bezpieczeństwa", PN-EN 1991-1-4 „Oddziaływanie wiatru", PN-EN 1991-1-3 „Obciążenie śniegiem", Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), materiały informacyjne POiD oraz normy producentów systemów roletowych publikowane na stronie internetowej poid.eu.
