Jak mocować zadaszenie tarasu do ocieplonej ściany?

Mocowanie zadaszenia tarasu do ocieplonej ściany to jeden z tych momentów budowlanych, kiedy z pozoru prosta robota potrafi zamienić się w wieloletni problem od przecieków, przez mostki termiczne, aż po konstrukcję, która przy pierwszym silniejszym wietrze zaczyna niepokojąco skrzypieć. Warstwa styropianu grubości 15 czy 20 cm to nie fundament pod kotwę to materiał o nośności porównywalnej z twardą gąbką, który jedynym zadaniem jest izolowanie, nie przenoszenie obciążeń. Gdy ktoś mówi, że „przykręcił zadaszenie do ściany" bez sprecyzowania, co dokładnie miał na myśli, najczęściej oznacza to, że kotwy trafiły w styropian i tynk i że cały system trzyma się na modlitwie, nie na mechanice. Właściwe rozwiązanie wymaga zrozumienia, co dzieje się wewnątrz tej ściany, zanim w ogóle sięgnie się po wiertło.

• Przygotowanie ściany z styropianem pod zadaszenie
• Kotwy i śruby do mocowania w ociepleniu
• Montaż tulei dystansowych przy zadaszeniu
• Listwy przyścienne co 40-60 cm do tarasu
• Uszczelnianie połączeń pianką poliuretanową
• Pytania i odpowiedzi mocowanie zadaszenia tarasu do ocieplonej ściany

Przygotowanie ściany z styropianem pod zadaszenie

Zanim jakikolwiek łącznik wejdzie w ścianę, trzeba wiedzieć, z czym właściwie się pracuje. Standardowy układ ściany z ociepleniem wygląda następująco od wewnątrz mamy mur nośny z betonu, cegły ceramicznej lub silikatowej, następnie klej do styropianu, płyty ocieplenia o grubości najczęściej 12-20 cm, siatka zbrojąca zatopiona w kleju, a na końcu tynk mineralny lub silikonowy grubości 2-4 mm. To właśnie przez całą tę warstwę musi przejść kotwa, żeby dotrzeć do elementu, który faktycznie coś utrzyma. Pomiary przed wierceniem nie są formalnością to warunek konieczny poprawnego montażu.

Detektor metali i belek sprawdza się tu znakomicie, bo pozwala zlokalizować zbrojenie, rury instalacyjne lub ewentualne profile wbudowane w mur. Przed przyłożeniem wiertła do tynku warto zmierzyć rzeczywistą grubość ocieplenia różni się ona między budynkami, a niekiedy nawet między kondygnacjami tego samego budynku, gdy ekipa ociepleniowa kładła materiał w różnych partiach. Wiercenie na ślepo kończy się albo kotwy za krótkie, albo przypadkowym przecięciem rury instalacyjnej ukrytej w warstwie kleju. Dwadzieścia minut z detektorem oszczędza tygodni napraw.

Grubość ocieplenia decyduje bezpośrednio o minimalnej długości kotwy nośnej. Przyjmuje się, że zakotwienie w murze nośnym powinno sięgać co najmniej 8-10 cm w głąb, licząc od granicy ocieplenia co oznacza, że przy 15 cm styropianu łącznik musi mieć minimum 23-25 cm długości roboczej, a przy 20 cm ociepleniu nawet 28-30 cm. Krótsze kotwy po prostu nie osiągają muru nośnego, a wszystko, co trzyma się wyłącznie w styropianie i kleju siatki, nie ma żadnej nośności obliczeniowej. Fizykalnie styropian daje opór wyrywania rzędu 0,1-0,15 kN na kotwę to za mało nawet dla lekkiej markizy, nie mówiąc o zadaszonej pergoli pod śniegiem.

Rodzaj muru nośnego ma znaczenie przy doborze techniki wiercenia i samej kotwy. Beton monolityczny i cegła pełna przyjmują zarówno kotwy mechaniczne rozporowe, jak i chemiczne, choć ta ostatnia technika daje wyraźnie wyższe wartości wyrywania przy cyklicznych obciążeniach wiatrem. Pustaki ceramiczne i bloczki gazobetonowe to inna historia ich pustki wewnętrzne sprawiają, że kotwa rozporowa rozszerza się w próżni i traci przyczepność. W takich materiałach kotwienie chemiczne z użyciem żywicy epoksydowej lub poliuretanowej to jedyne niezawodne rozwiązanie, bo masa wypełnia pustki przed utwardzeniem i tworzy mechaniczne zamknięcie wokół pręta.

Przed wyznaczeniem punktów wiercenia trzeba też uwzględnić układ belek lub płatwi stropowych w okolicach nadproża w tym miejscu mur bywa najgrubszy i najsolidniejszy, a jednocześnie łatwo tu o zbrojenie, którego uszkodzenie to poważna sprawa konstrukcyjna. Rozstaw punktów mocowania wyznacza się dopiero po zaplanowaniu całej geometrii zadaszenia, bo rozmieszczenie kotwień co 60-80 cm wzajemnie na siebie wpływa zbyt rzadkie rozmieszczenie zwiększa momenty gnące na belce nośnej, zbyt gęste mnoży otwory w ociepleniu bez proporcjonalnego zysku statycznego.

Kotwy i śruby do mocowania w ociepleniu

Kotwa chemiczna na bazie żywicy epoksydowej to dziś standard przy mocowaniu ciężkich konstrukcji do ścian z ociepleniem, i ma ku temu solidne uzasadnienie mechaniczne. Żywica epoksydowa po zmieszaniu składników dwukomponentowych przechodzi przez egzotermiczną polimeryzację, która wypełnia mikroporowatość muru i tworzy połączenie adhezyjne na powierzchni kontaktu z prętem. Wynik to siły wyrywania rzędu 20-35 kN w betonie klasy C20/25 przy pręcie M12, co przekłada się na margines bezpieczeństwa wielokrotnie wyższy niż jakiekolwiek obciążenie typowego zadaszenia. Kotwa rozporowa w tym samym betonie osiąga 15-20 kN, ale pod cyklicznym obciążeniem wiatrem jej wartości spadają szybciej wskutek mikrodrgań rozszerzających otwór.

Wiercenie pod kotwę chemiczną wymaga dokładnego oczyszczenia otworu i to jest krok, który najtrudniej wyegzekwować, bo wizualnie po wyczyszczeniu otwór wygląda tak samo jak przed nim. Wiertło udarowe pozostawia na ściankach otworu warstwę pyłu i resztek kamienia, które jeśli nie zostaną wydmuchane sprężonym powietrzem i wymiata nylonową szczotką, tworzą barierę między żywicą a murem. Norma ETAG 001 dla kotwień budowlanych wprost wymaga minimum trzech cykli wydmuchiwania i szczotkowania przed aplikacją masy. Pominięcie tego etapu może obniżyć nośność kotwienia nawet o 30-40%.

Średnica kotwy dobiera się przez obliczenie sumarycznego obciążenia i podzielenie go przez liczbę punktów mocowania z uwzględnieniem współczynnika bezpieczeństwa. Dla typowego zadaszenia tarasu o powierzchni 12-15 m² z pokryciem poliwęglanowym obciążenie śniegiem według normy PN-EN 1991-1-3 wynosi w Polsce (strefa II) około 0,9 kN/m², co przy wspomnianej powierzchni daje ponad 13 kN. Przy dodaniu obciążenia wiatrem i ciężaru własnego konstrukcji łatwo przekroczyć 20 kN całkowitego obciążenia a to wartość, która przy 6 punktach mocowania co 60 cm daje niecałe 3,5 kN na jeden punkt, co mieści się w normach dla kotwy M10 w betonie. Przy cięższych pokryciach, jak blachodachówka czy dachówka ceramiczna, konieczna jest kotwa M12 lub konsultacja z konstruktorem.

Trzpień kotwy powinien być ze stali nierdzewnej klasy A4, nie ocynkowanej. To pozornie drobna różnica cenowa A4 kosztuje kilkadziesiąt procent więcej niż ocynk ale stalowe pręty ocynkowane w kontakcie z wilgocią, która nieuchronnie pojawia się na granicy styropianu i muru, rdzewieją w perspektywie 10-15 lat. Rdza to ekspansja objętościowa sięgająca 600% pierwotnej objętości żelaza, co oznacza pękanie betonu wokół kotwy i stopniową utratę przyczepności. Stal nierdzewna A4 nie koroduje nawet w środowiskach chlorkowych, a jej koszt przy 8-10 kotwach na całe zadaszenie to różnica liczona w dziesiątkach złotych, nie tysiącach.

Podkładki izolacyjne pod płaskowniki i konsolki nośne to element, o którym zapomina się nagminnie, a który ma realny wpływ na rachunki za ogrzewanie. Metal przewodzi ciepło od 50 do 300 razy skuteczniej niż styropian każda stalowa konsolka przyspawana do belki nośnej i dotykająca tynku bezpośrednio tworzy liniowy mostek termiczny. Podkładka z pianki polietylenowej PE o grubości 10-15 mm lub z twardego poliamidu obcina ten most termiczny, zwiększając opór cieplny złącza z wartości bliskiej zeru do kilku dziesiątych metra kwadratowego kelvina na wat. Przy kilku kotwach przez całe lata eksploatacji ta różnica zwraca się w postaci niższego zużycia energii grzewczej.

Montaż tulei dystansowych przy zadaszeniu

Tuleja dystansowa rozwiązuje problem, którego sama długa kotwa rozwiązać nie może. Gdy mocujesz belkę nośną zadaszenia bezpośrednio do muru przez 15 cm ocieplenia, masz do czynienia z długim, cienkim prętem śrubowym bez żadnego podparcia bocznego na prawie całej długości a takie połączenie pod obciążeniem bocznym (wiatr, śnieg z boku) ugina się jak sprężyna. Tuleja dystansowa, czyli gruby stalowy lub aluminiowy element pośredni montowany między belką tarasu a powierzchnią tynku, przejmuje te siły poprzeczne i przenosi je na mur nośny poprzez solidną podstawę, a nie przez wiotki pręt.

Wymiar tulei dobiera się do grubości ocieplenia z precyzją do kilku milimetrów. Zbyt krótka tuleja spowoduje, że dokręcenie śruby zaciśnie belkę na tynku i styropianie, niszcząc izolację i tynk przy sile dokręcania rzędu 30-50 Nm, jaką należy zastosować do śruby M12, tynk mineralny po prostu pęka. Tuleja o długości dokładnie równej grubości ocieplenia sprawia, że całe naprężenie prze­nosi się przez metal, a styropian i tynk pozostają nieobciążone. Dlatego mierzy się grubość ocieplenia suwmiarką lub metalową linijką wprowadzoną w nawiercony otwór przed zamówieniem tulei.

Materiał tulei ma znaczenie w kontekście odporności korozyjnej i przewodnictwa cieplnego. Tuleja stalowa ocynkowana jest tania i łatwo dostępna, ale jak wspomniano przy kotwach ocynk w środowisku wilgotnym nie daje gwarancji na 25-30 lat. Aluminium koroduje na tlenku, który chroni rdzeń, i przewodzi ciepło niemal tak dobrze jak stal, co w kontekście mostka termicznego nie jest zaletą. Najlepszym materiałem jest poliamid wzmacniany włóknem szklanym przewodność cieplna rzędu 0,3 W/mK zamiast 50 W/mK stali, odporność na temperaturę do 120°C i brak korozji. Drogie? Nieznacznie, za to trwałe bez zastrzeżeń.

Kolejność montażu ma znaczenie operacyjne, bo złożenie wszystkiego razem w złej sekwencji kończy się koniecznością demontażu. Najpierw wierci się otwór przez ocieplenie i wchodzi w mur na wymaganą głębokość tu ważne, żeby wiertło nie odchylało się od pionu lub poziomu, bo przekrzywiona tuleja nie przylegnie równo do tynku. Następnie oczyszcza się otwór i aplikuje żywicę chemiczną do części osadzonej w murze. Po jej utwardzeniu (czas zależy od temperatury w 20°C żywica epoksydowa twardnieje przez 30-60 minut, w 5°C nawet 4-6 godzin) nakłada się podkładkę izolacyjną PE, przesuwa przez nią tuleję i belkę nośną, a na końcu dokręca nakrętkę kołpazkową ze stali A4.

Kontrola płaskości osadzenia tulei na etapie montażu decyduje o jakości całego zadaszenia. Odchylenie osiowe tulei od pionu większe niż 2° generuje mimośrodowe obciążenie w punkcie kotwienia, które przy długotrwałym działaniu wiatru prowadzi do powolnego wyciągania kotwy z muru. Pozornie niegroźne 2° to przy tulejce długości 18 cm przesunięcie końcówki o ponad 6 mm wystarczające, żeby po kilku sezonach zobaczyć pierwszą szczelinę wokół kotwienia. Sprawdzenie poziomicy przed utwardzeniem żywicy trwa chwilę i jest jedyną okazją na korekcję bez skuwania tynku.

Listwy przyścienne co 40-60 cm do tarasu

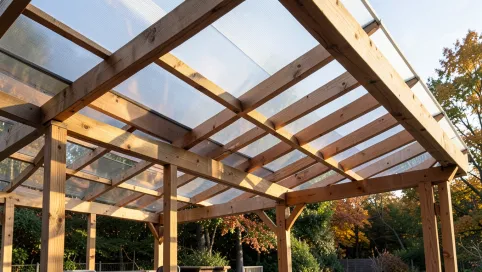

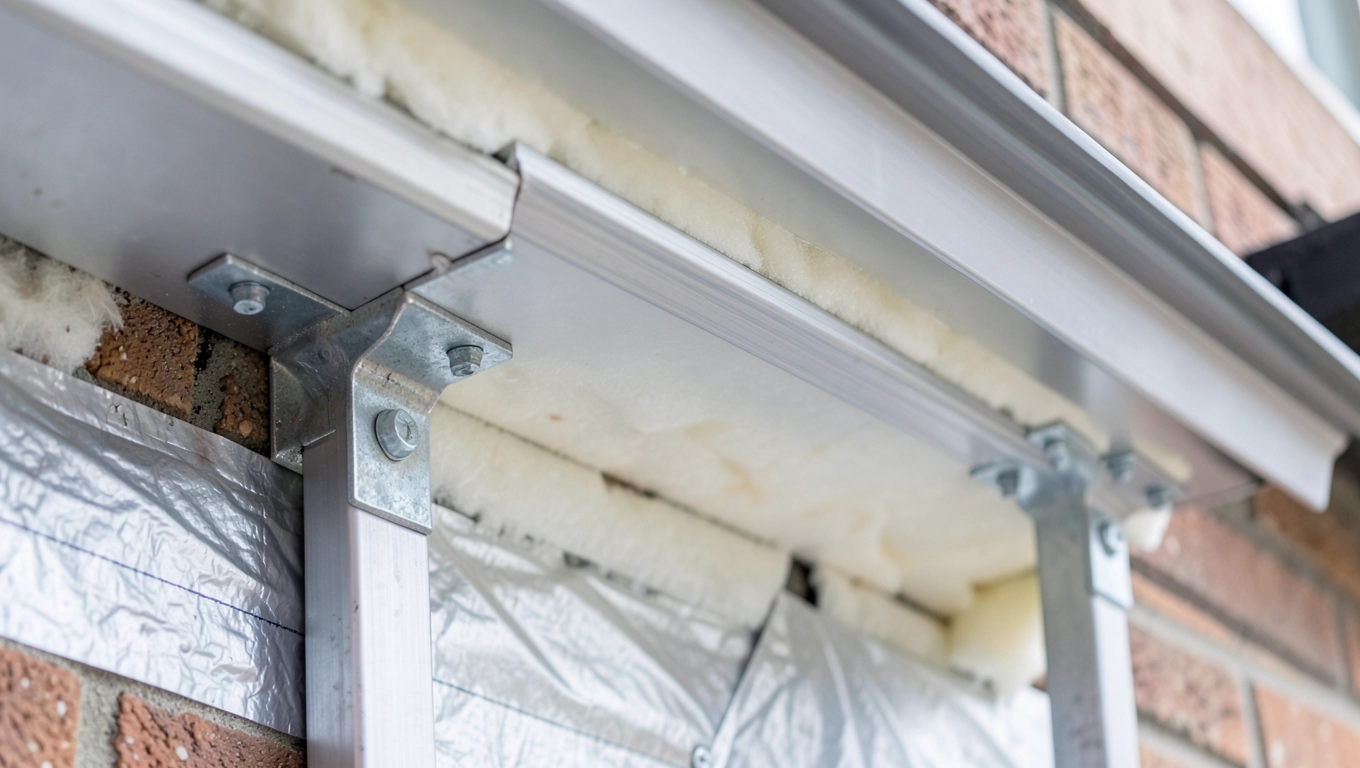

Listwa przyścienna, zwana też płaskownikiem mocującym lub profilem murłaty tarasu, to alternatywna metoda dystrybucji obciążenia, która ma pewną przewagę nad systemem punktowych konsoli. Zamiast koncentrować siły w kilku punktach kotwienia, listwa rozkłada je na całą swoją długość, a każde jednotkowe mocowanie przejmuje mniejszy moment gnący. Zasada pracy jest analogiczna do ryglowania muru na długim odcinku zamiast punktowego podparcia belka ciągła jest bardziej odporna na ugięcia lokalne niż seria słupków.

Stalowe profile użyte jako listwy przyścienne powinny mieć przekrój zamknięty prostokątny lub teowy, bo te układy przekroju mają wyższy moment bezwładności przy tej samej masie materiału niż płaskownik prostokątny. Profil zamknięty 60×40×3 mm ze stali S235 ma moment bezwładności Iy rzędu 15 cm⁴, co przy rozstawie podpór (kotew) co 60 cm i obciążeniu 2 kN/m daje ugięcie poniżej 1 mm nieodczuwalne i bezpieczne. Profil otwarty L-kształtny tej samej masie daje moment bezwładności o 40% niższy i odpowiednio większe ugięcie, szczególnie przy nierównej linii kotew.

Rozstaw punktów kotwienia listwy w zakresie 40-60 cm to kompromis między sztywnością układu a liczbą ingerencji w warstwę ocieplenia. Przy 40 cm liczba otworów rośnie, ale każdy pojedynczy kotew pracuje z mniejszą siłą i profil jest mniej podatny na drgania rezonansowe pod podmuchami wiatru. Przy 60 cm oszczędzamy czas i ograniczamy uszkodzenia ocieplenia, ale musimy zastosować profil o wyższej klasie przekroju. Poniżej 40 cm nie ma budowlanego uzasadnienia, powyżej 80 cm moc zaczyna przekraczać bezpieczne wartości dla standardowych profili bez dodatkowych wzmocnień.

Listwa musi być odsunięta od tynku o grubość podkładki izolacyjnej i ten szczegół jest punktem krytycznym dla trwałości izolacji termicznej. Jeśli profil metalowy przylega bezpośrednio do tynku, tynk i pod nim styropian zaczynają pełnić rolę przekładki termicznej między ciepłym wnętrzem a zimnym metalem na zewnątrz. Po kilku sezonach tynk w miejscu kontaktu z profilem zaczyna odstawać nie z powodu słabego kleju, ale dlatego, że wielokrotne zamrażanie i rozmrażanie skroplonej wilgoci rozsadza połączenie. Podkładka z pianki PE lub twardego gumy technicznej o grubości 10 mm przerywa ten cykl.

Listwa przyścienna wymaga też uszczelnienia od góry, bo jej górna krawędź to naturalne miejsce akumulacji wody opadowej. Przy niedostatecznym odprowadzeniu woda wnika pod profil i między tynk a podkładkę, mrozi się zimą i stopniowo rozsadza uszczelnienie. Krawędź górna listwy powinna być pokryta elastycznym uszczelniaczem silikonowym lub trwałym kitem poliuretanowym w całej długości, a sam profil powinien mieć minimalne pochylenie ku zewnętrzu 2-3° wystarcza, żeby woda spływała ku krawędzi zewnętrznej, a nie gromadziła się w szczelinie między metalem a tynkiem.

Uszczelnianie połączeń pianką poliuretanową

Pianka poliuretanowa w kontekście mocowania zadaszenia pełni inną rolę niż w przypadku wypełniania szczelin okiennych. Nie jest tu materiałem nośnym jej zadaniem jest wyłącznie termoizolacja i bariera powietrzna wokół kotwień. Szczelina między tuleje dystansową a krawędzią otworu w styropianie to dosłowna rura powietrza łącząca zimny mur z zewnętrznym powietrzem w takim miejscu mostek termiczny nie jest teoretyczny, lecz fizycznie mierzalny termokamerą jako ciemna plama wskazująca ucieczkę ciepła.

Pianki jednoskładnikowe niskoprężne, przeznaczone do uszczelnień a nie do montażu, mają podczas ekspansji ciśnienie wewnętrzne kilkakrotnie niższe niż standardowe pianki instalacyjne. Pianki montażowe pod ciśnieniem ekspansji potrafią odkształcić styropian szczególnie przy otworach blisko krawędzi płyt izolacyjnych co nie jest problemem samym w sobie, ale może zepsuć liniowość uszczelnienia i stworzyć nierówności za które chwyci kolejna warstwa wilgoci. Pianka uszczelniająca niskoprężna aplikowana w otworze po montażu tulei wypełnia szczeliny o szerokości 5-15 mm bez deformowania sąsiednich elementów.

Technika aplikacji pianki wokół kotwień wymaga jednej rzeczy, której instrukcje rzadko podkreślają otwór w ociepleniu wokół tulei trzeba delikatnie zwilżyć spryskiwaczem z wodą przed aplikacją. Pianka poliuretanowa reaguje z wilgocią woda uruchamia reakcję sieciowania, bez niej ekspansja jest wolniejsza i niepełna. Przy suchym ociepleniu latem temperatura i brak wilgoci mogą sprawić, że pianka rozszerzy się o 30-40% mniej niż deklaruje producent, zostawiając mikrokapilarowe ścieżki dla powietrza wokół tulei. Dwa pociągnięcia spryskiwacza przed aplikacją rozwiązują ten problem w całości.

Po utwardzeniu pianka powinna być wtopiona nieco poniżej poziomu tynku, żeby można ją było przykryć kitem elastycznym lub silikonem. Odsłonięta pianka poliuretanowa pod promieniowaniem UV degraduje się w tempie rzędu 2-3 mm rocznie, żółknie i staje się krucha a po kilku sezonach to, co miało uszczelniać, zamienia się w żółty pył, który wypada przy pierwszym silniejszym wietrze. Silikonowy kit zewnętrzny lub akrylat odporny na UV nakłada się cienką warstwą po przycięciu pianki i spełnia podwójną rolę chroni piankę przed fotodegradacją i tworzy elastyczne uszczelnienie estetycznie kończące montaż.

Na styku listwy przyściennej lub konsolki z tynkiem uszczelniacz powinien być aplikowany w kształcie trójkąta wypełniającego kąt między metalem a tynkiem, a nie jako cienka nitka wzdłuż krawędzi. Trójkątna forma, zwana potocznie spoiną fazowaną, ma kilkakrotnie większą powierzchnię przylegania po obu stronach i znacznie lepiej przenosi odkształcenia termiczne, gdy metal kurczy się zimą i rozszerza latem o kilka milimetrów na metr bieżący długości. Nitka silikonu o szerokości 3-4 mm przy takich naprężeniach pęka po pierwszym lub drugim cyklu termicznym trójkąt o podstawie 15 mm z każdej strony wytrzymuje te same naprężenia przez dekadę bez utraty przyczepności.

Zadaszenie tarasu o powierzchni powyżej 20 m² wymaga w Polsce zgłoszenia do właściwego starostwa powiatowego lub uzyskania pozwolenia na budowę, zależnie od lokalnego planu zagospodarowania przestrzennego. Samowola budowlana przy obiektach trwale związanych z budynkiem podlega nakazowi rozbiórki i karze finansowej. Dokumentację warto złożyć przed rozpoczęciem robót, nie po ich zakończeniu.

Hydroizolacja na styku zadaszenia ze ścianą to ostatni, często niedoceniany element całego systemu. Nawet przy perfekcyjnie uszczelnionych kotwach górna krawędź konstrukcji tarasu to miejsce, gdzie woda opadowa może spływać po powierzchni listwy lub belki prosto za tynk. Taśma bitumiczna samoprzylepna o szerokości 15-20 cm, naklejona na tynk powyżej profilu i zakryta od góry obróbką blacharską z blaszanej rynienki odprowadzającej, rozwiązuje ten problem raz na zawsze. Brak tego detalu to klasyczny błąd, który przez pierwsze dwa lata nie daje żadnych objawów bo woda wnika powoli a po trzecim sezonie objawia się wykwitami soli na tynku i odpadaniem kolejnych warstw elewacji.

Przy ścianach z wełną mineralną jako materiałem ocieplenia zamiast styropianu obowiązują nieco inne długości kotew, bo wełna jest grubsza i mniej spoista. Kotwy muszą być dłuższe o 2-3 cm niż przy styropianie tej samej grubości, a sam otwór wierci się wolniejszym trybem obrotowym bez udaru na odcinku przechodzącym przez wełnę, żeby nie rozerwać włókien. Wełna rozerwana wokół otworu tworzy nieregularną pustkę, którą trudniej szczelnie wypełnić pianką, a most termiczny wokół kotwienia jest wtedy wyraźnie większy niż w styropianie.
