Jakie belki na zadaszenie tarasu wybrać, żeby nie żałować?

Wybór belek na zadaszenie tarasu to decyzja, która rzutuje na trwałość konstrukcji przez następne dwie, trzy dekady. Zbyt słaby przekrój ugina się pod śniegiem, a źle dobrane drewno zaczyna się paczyć już po pierwszym sezonie. Poniżej znajdziesz konkretne wymiary, klasy wytrzymałości i techniki montażu, które pozwalają uniknąć typowych błędów i dobrać belki nośne do realnych warunków, a nie do katalogowych sloganów.

• Belki klejone BSH, KVH i lite C24 porównanie materiałów
• Przekroje belek na zadaszenie tarasu słupy, belki nośne i krokwie
• Jak dobrać przekrój belki do rozpiętości tarasu i strefy śniegowej?
• Montaż belek na zadaszenie tarasu kotwy, łączniki i impregnacja
• Typowe błędy przy wyborze i montażu belek

Belki klejone BSH, KVH i lite C24 porównanie materiałów

Belki klejone warstwowo BSH (Brettschichtholz) powstają przez sklejenie lameli o grubości około 40 mm, wzdłużnie frezowanych i łączonych klasą wytrzymałości GL24h lub GL28h. Proces ten eliminuje naturalne wady litego drewna: sęki, pęknięcia i skręcenie włókien. Gotowy element pracuje stabilniej, a jego wilgotność oscyluje w granicach 10-12%, co ogranicza ruchy higroskopijne.

BSH w klasie widocznej SI wyróżnia się gładką powierzchnią i jednolitym rysunkiem słojów. W praktyce oznacza to brak konieczności szpachlowania sęków i możliwość pozostawienia belek w naturalnym kolorze lub pokrycia transparentnym lazurem. Klasa NSI (niewidoczna) dopuszcza drobne wady, dlatego kosztuje od 15 do 25% mniej.

KVH (Konstruktionsvollholz) to drewno lite, suszone komorowo do wilgotności 15-18% i łączone na mikrowczepy wzdłużne. Wytrzymałość C24, brak dużych sęków i ograniczone skręcenie sprawiają, że KVH świetnie sprawdza się jako elementy ukryte w konstrukcji: słupy, belki nośne schowane pod sufitem, krokwie pod poszyciem. Cena za metr bieżący sześcianu jest o 20-30% niższa niż BSH.

Drewno lite C24, pozyskiwane z iglastych gatunków świerku lub sosny, zachowuje pełnię naturalnego charakteru. Rustykalny wygląd bywa atutem przy tarasach w stylu górskim czy skandynawskim. Trzeba jednak liczyć się z tym, że belka o przekroju 10×20 cm potrafi wypaczyć się nawet o 2 cm na metrze bieżącym, jeśli nie zostanie zabezpieczona od spodu impregnatem i nie będzie miała zapewnionej wentylacji.

Alternatywą wartą uwagi są belki LSL (Laminated Strand Lumber) oraz LVL (Laminated Veneer Lumber). Pierwsze powstają z wiórów, drugie z fornirów sklejonych prostopadle do siebie. Oba produkty osiągają wytrzymałość na zginanie 35-45 MPa i niemal nie pracują pod wpływem wilgoci. W Polsce ich dostępność bywa ograniczona, a cena dwu-, trzykrotnie przewyższa BSH.

BSH wygrywa wszędzie tam, gdzie konstrukcja ma pozostać odsłonięta i stabilna przez lata. KVH stanowi rozsądny kompromis cenowy przy elementach niewidocznych. C24 lite sprawdza się w niewielkich zadaszeniach o rozpiętości do 3 m, gdzie naturalny wygląd drewna stanowi atut estetyczny.

Przekroje belek na zadaszenie tarasu słupy, belki nośne i krokwie

Słupy przejmują cały ciężar konstrukcji dachu, a wraz z nim obciążenie śniegiem i siły wiatru. Dla tarasu o powierzchni do 20 m², zlokalizowanego w strefie śniegowej II lub III, minimalny przekrój słupa wynosi 12×12 cm. Przy większych rozpiętościach lub cięższym pokryciu (dachówka ceramiczna, poliwęglan komorowy 16 mm) lepiej zastosować słupy 14×14 cm. Lekkie zadaszenia z poliwęglanu 10 mm nad tarasem do 12 m² udźwigną słupy 10×10 cm, o ile rozstaw nie przekracza 3 m.

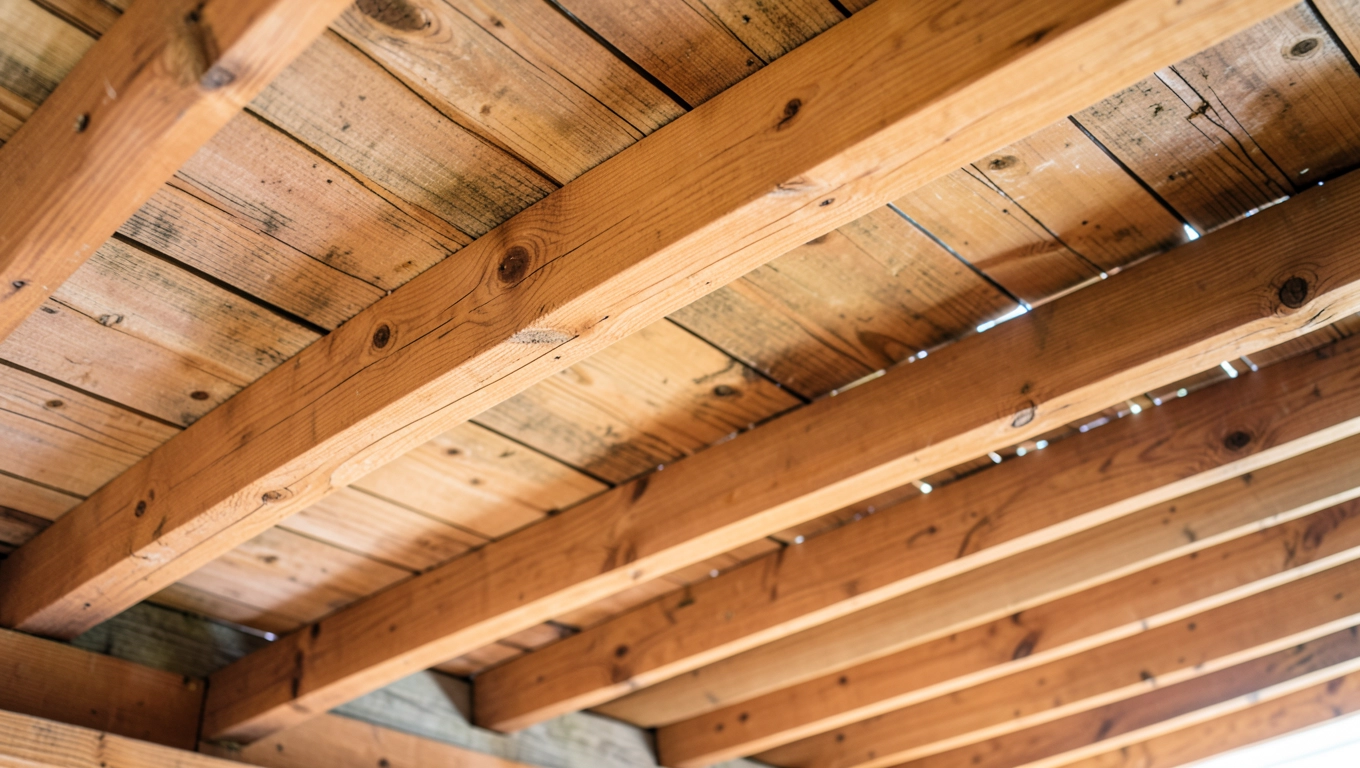

Belki nośne (podłużne, łączące słupy w jedną ramę) pracują na zginanie w największym stopniu. Standardowe przekroje to 8×16, 10×20 oraz 12×24 cm. Belka 8×16 cm przenosi obciążenie przy rozpiętości do 3,5 m w strefie śniegowej II. Profil 10×20 cm wydłuża dopuszczalną rozpiętość do 5 m, a 12×24 cm pozwala bezpiecznie pokonać 6,5 m bez podparcia pośredniego.

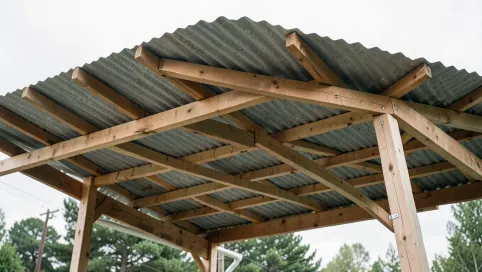

Krokwie rozkładają ciężar pokrycia na belki nośne. Najczęściej stosowane przekroje wynoszą 6×12, 8×16 oraz 10×20 cm. Rozstaw krokwi zależy od rodzaju poszycia: pod blachę na rąbek stolarczy wystarczy 60-80 cm, pod gont bitumiczny trzeba zageścić do 50 cm, a pod dachówkę ceramiczną do 32-35 cm.

Warto pamiętać, że podane wymiary stanowią punkt wyjścia. W strefie V (Tatry, Bieszczady, Sudety), gdzie obciążenie śniegiem sięga 1,8-2,4 kN/m², każdy z tych przekrojów należy zwiększyć o jeden stopień lub zageścić rozstaw słupów. W strefie I (Pomorze Zachodnie, Ziemia Lubuska) te same wymiary pozwalają na rozpiętości większe o około 15%.

Jak dobrać przekrój belki do rozpiętości tarasu i strefy śniegowej?

Pierwszym krokiem jest pomiar rzeczywistej rozpiętości w świetle słupów. Należy mierzyć od osi do osi słupa, a nie od krawędzi muru do krawędzi muru. Różnica wynosi zwykle 10-15 cm i potrafi zaważyć na doborze przekroju. Przy rozpiętości 4,8 m belka 10×20 cm jest absolutnym minimum, podczas gdy 10×16 cm już nie spełnia wymagań normy PN-EN 1995-1-1.

Następnie trzeba ustalić strefę śniegową właściwą dla lokalizacji inwestycji. Mapę stref publikuje Polska Norma PN-80/B-02010 (aktualizacja z 2006 roku w ramach PN-EN 1991-1-3). Na jej podstawie dobiera się współczynnik obciążenia śniegiem, który przemnaża się przez ciężar właściwy pokrycia dachowego i dodaje masę samej konstrukcji (około 25-40 kg/m² dla drewna).

Kolejny krok to rozstaw słupów. Optymalny dystans waha się od 3 do 4 m wzdłuż dłuższego boku tarasu. Zbyt gęste słupy komplikują aranżację przestrzeni, zbyt rzadkie wymuszają stosowanie belek o dużym przekroju, co podnosi koszt. Przy rozstawie 3,5 m i strefie II belka 10×20 cm udźwignie obciążenie z zapasem bezpieczeństwa wynoszącym około 1,4.

Belki nośne rozmieszcza się równolegle do krótszego boku tarasu. Ich rozstaw zależy od krokwi: jeśli krokwie mają 8×16 cm i długość 4 m, rozstaw belek nie powinien przekraczać 1,2 m. W takiej konfiguracji każda krokiew przekazuje obciążenie na dwie sąsiednie belki, a ugięcie nie przekracza dopuszczalnego L/300 (około 13 mm przy rozpiętości 4 m).

Przy tarasach narożnych lub z balkonem wspornikowym dochodzi moment zginający w kierunku prostopadłym. W takich sytuacjach warto wprowadzić podwójne belki nośne (dwa profile 8×16 cm skręcone śrubami M10 co 50 cm) albo zastosować jedną belkę 12×24 cm. Śruby przenoszą siły ścinające między profilami, dzięki czemu całość pracuje jak element o większym przekroju.

Nie stosuj C24 lite na rozpiętości większej niż 4 m. Po roku eksploatacji ugięcie potrafi osiągnąć 2-3 cm, co prowadzi do pękania poszycia i zacieków przy kominach.

Montaż belek na zadaszenie tarasu kotwy, łączniki i impregnacja

Słupy osadza się na kotwach wklejanych w betonowy fundament lub na kotwach regulowanych montowanych powierzchniowo. Kotwa wbetonowa (kotwa szpiczasta lub płaska) zapewnia pełne przeniesienie sił pionowych i poziomych, o ile zbrojenie fundamentu sięga przynajmniej 30 cm poniżej strefy przemarzania. W Polsce wynosi ona od 80 cm (zachód) do 140 cm (wschód), zgodnie z normą PN-81/B-03020.

Łączniki stalowe dobiera się do przewidywanych sił. Kątowniki perforowane 90×90 mm, grubość 2,5 mm, sprawdzają się przy lekkich krokwiach. Przy belkach nośnych lepiej użyć kątowników wzmocnionych z usztywnieniem (np. typu Simpson Strong-Tie lub równoważnych) o nośności 12-18 kN. Połączenia na wkręty ciesielskie ASSY lub sworznie M12 gwarantują sztywność porównywalną z połączeniami na śruby M16.

Impregnacja drewna to nie kosmetyka, lecz wymóg trwałości. Belki przed montażem należy zabezpieczyć środkiem grzybobójczym w klasie 2 lub 3 (zgodnie z EN 335) od wszystkich stron, łącznie z wycięciami i otworami. Sam impregnat powierzchniowy nie wniknie w rdzeń elementu 14×14 cm, dlatego lepsze efekty daje impregnacja ciśnieniowa (autoklawowa) lub dwukrotne malowanie penetrantem z 24-godzinną przerwą na wchłonięcie.

Dylatacja chroni przed skutkami pracy drewna. Między belką a murem budynku zostawia się szczelinę 15-20 mm, wypełnioną elastyczną masą akrylową lub taśmą EPDM. Między kolejnymi krokwiami w polaci dachu dystans powinien wynosić 5-8 mm, by sezonowe zmiany wilgotności (od 12% zimą do 20% latem) nie powodowały wybrzuszeń poszycia.

Odprowadzenie wody decyduje o żywotności drewna. Belki powinny spoczywać na kotwach z przekładką EPDM lub papą termozgrzewalną, która odcina kapilarne podciąganie wilgoci. Dolna krawędź krokwi wymaga co najmniej 5 cm przestrzeni wentylacyjnej wzdłuż całej długości. Bez tej szczeliny skropliny gromadzą się w styku drewna z poszyciem i rozpoczynają proces gnicia od wewnątrz, niewidoczny przez pierwsze dwa, trzy lata.

Malując belki impregnatem, nie zapomnij o powierzchniach czołowych. To przez nie wnika najwięcej wilgoci, a ich wysychanie trwa trzykrotnie dłużej niż boków elementu.

Montaż daszka nad tarasem wymaga też uwzględnienia kierunku spadku połaci. Minimalny spadek wynosi 5% (3°) dla pokryć blaszanych, 8% (5°) dla gontu bitumicznego i 15% (9°) dla dachówki ceramicznej. Spadek realizuje się przez podkładki dystansowe pod krokwiami albo przez przycinanie krokwi pod kątem.

Projekt konstrukcyjny zadaszenia tarasu powyżej 20 m² wymaga zgłoszenia lub pozwolenia na budowę (Prawo budowlane, art. 29). W strefach obciążenia śniegiem IV i V projekt musi sporządzić uprawniony konstruktor.

Typowe błędy przy wyborze i montażu belek

Zbyt mały przekrój pojawia się najczęściej przy dużych rozpiętościach. Belka 8×16 cm na 5 m rozpiętości ugina się o 4 cm po dwóch sezonach, nawet jeśli sam moment bezwładności wydaje się wystarczający w teorii. Problem leży w module sprężystości wzdłuż włókien, który dla C24 wynosi 11 GPa, a przy dużych przekrojach efekt pełzania wzmacnia ugięcie.

Brak impregnacji od spodu i w wycięciach to druga plaga. Impregnat nakładany pędzlem od góry spływa i nie penetruje drewna w strefie styku z belką nośną. Tam właśnie zaczyna się korozja biologiczna, która po pięciu latach potrafi zredukować nośność słupa o 40%.

Montaż bez dylatacji przy ścianie budynku powoduje pękanie tynku i wypaczanie muru. Belki drewniane pracują sezonowo, a brak szczeliny przekłada te ruchy na sztywne elementy konstrukcji domu. Konsekwencją bywają rysy na elewacji i nieszczelności przy oknach.

Betonowanie słupów bez kotew stalowych to klasyczny błąd oszczędności. Drewno w bezpośrednim kontakcie z betonem chłonie wilgoć i gnije od dołu, nawet jeśli samo podłoże wydaje się suche. Kotwa tworzy barierę kapilarną, dzięki czemu słup nie zasysa wody z gruntu.

Łączenie belek na styk bez podparcia pośredniego prowadzi do koncentracji naprężeń. Połączenie powinno spoczywać na słupie lub na dodatkowej belce, a wkręty rozmieszcza się symetrycznie względem osi podparcia. Inaczej dochodzi do skręcania i pękania w miejscu styku.

Ścieżka decyzyjna który wariant wybrać?

Taras do 12 m² w strefie I lub II, pokryty poliwęglanem komorowym 10 mm: słupy 10×10 cm co 3 m, belki nośne 8×16 cm, krokwie 6×12 cm co 70 cm. Materiał: KVH lub C24 lite. Koszt konstrukcji dachu oscyluje wokół 280-350 PLN/m².

Taras 15-25 m² w strefie II lub III, pokrycie z blachy na rąbek: słupy 12×12 cm co 3,5 m, belki nośne 10×20 cm, krokwie 8×16 cm co 80 cm. Materiał: BSH klasa SI (widoczne belki) lub KVH (konstrukcja ukryta). Budżet: 420-550 PLN/m².

Taras powyżej 25 m² lub w strefie IV i V, pokrycie dachówką ceramiczną: słupy 14×14 cm co 3 m, podwójne belki nośne 10×20 cm, krokwie 10×20 cm co 35 cm. Materiał: BSH GL28h klasa SI. Koszt przekracza 650 PLN/m², a sam projekt wymaga obliczeń konstruktora.

Każdy z tych wariantów opiera się na konkretnych obciążeniach i rozpiętościach. Gdyby rzeczywiste warunki odbiegały od podanych (większy taras, cięższe pokrycie, wyższa strefa śniegowa), przekroje rosną o jeden stopień, a rozstaw słupów maleje. Granicą bezpieczeństwa pozostaje zapas ugięcia L/300 i współczynnik bezpieczeństwa 1,4 przy stanie granicznym nośności.

Źródła i normy

Polska Norma PN-EN 1995-1-1 (Eurokod 5): projektowanie konstrukcji drewnianych. PN-80/B-02010 / PN-EN 1991-1-3: obciążenie śniegiem, mapa stref. PN-81/B-03020: głębokość przemarzania gruntów. PN-EN 335: klasy użytkowania drewna. PN-EN 350: trwałość drewna i materiałów drewnopochodnych. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.): art. 29 i 30 w kontekście zadaszeń tarasów i altan. Wytyczne producentów łączników ciesielskich (katalogi techniczne).
