Mocowanie zadaszenia do ściany z ociepleniem bez mostków termicznych

Przebija Ci myśl, że ta wiotka blacha osadzona na kołkach rozwartych w styropianie nie utrzyma zadaszenia nawet przy pierwszym porządnym halnym, a akronimy w kartach technicznych kotew budzą w Tobie więcej pytań niż odpowiedzi. Spokojnie. Za chwilę wszystko się rozjaśni, bo mechanika mocowania do ściany dwuwarstwowej rządzi się twardymi prawami fizyki, które da się ogarnąć w jeden wieczór.

• Kotwy i tuleje do ściany dwuwarstwowej z ociepleniem
• Najczęstsze błędy przy montażu zadaszenia na ocieplonej ścianie
• Strefy wiatrowe i dobór mocowania zadaszenia w polskich realiach
• Pozwolenia i przepisy w 2025 roku
• Dobór mocowania do typu zadaszenia tabela zbiorcza
• Dobór między markizą, pergolą a zabudową całoroczną
• Checklist przed zakupem

Kotwy i tuleje do ściany dwuwarstwowej z ociepleniem

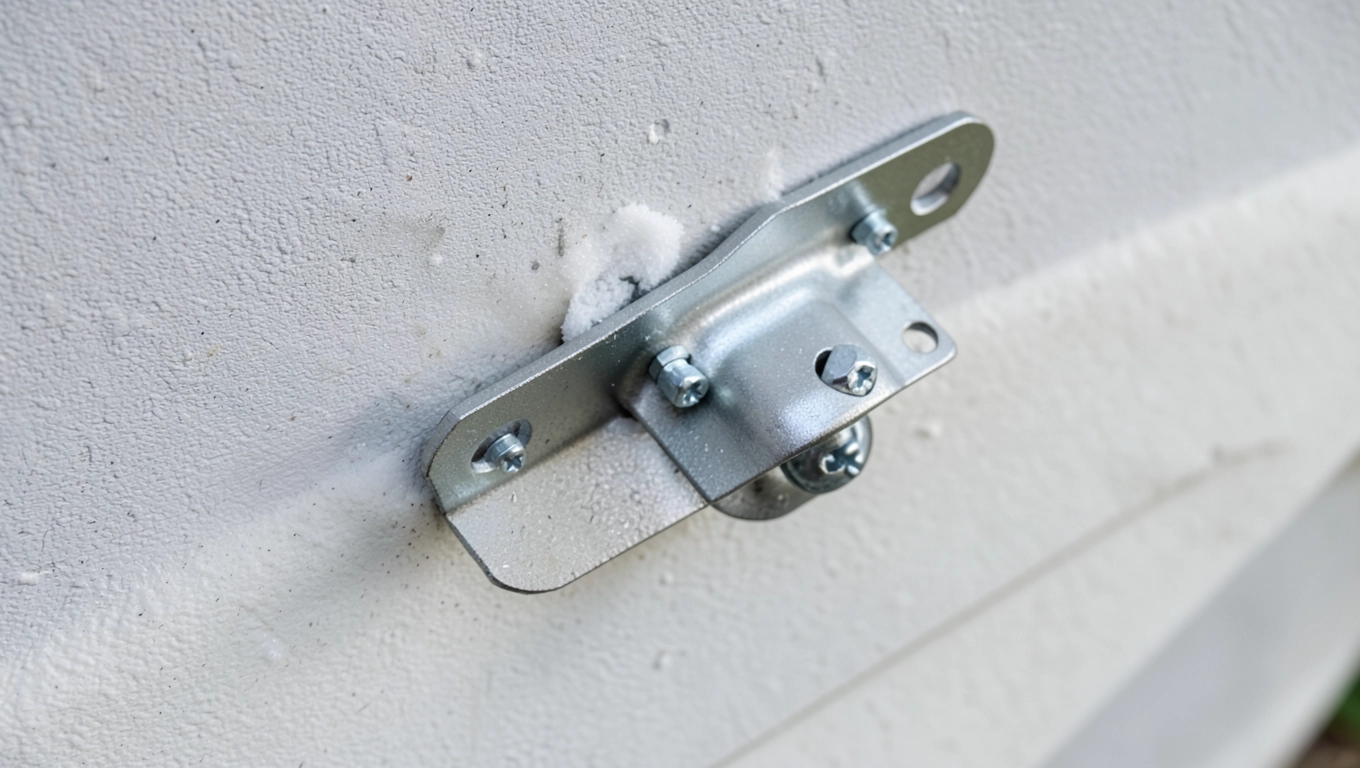

Montaż w ścianie z ociepleniem wymaga przeniesienia obciążeń z zadaszenia przez warstwę izolacji aż do muru nośnego. Sam kołek rozporowy w styropianie lub wełnie to za mało, bo tworzywo izolacyjne nie przenosi sił ściskających ani wyrywających. Dlatego stosuje się tuleje dystansowe lub systemy kotew przelotowych, które omijają izolację i zakotwiczają się w betonie, cegle pełnej bądź silikacie.

Tuleja składa się z rury tworzywowej o średnicy 16-22 mm, która przebija ocieplenie na wskroś, oraz stalowego pręta gwintowanego M10-M16 wklejanego w mur na żywicy chemicznej. Żywica winno-epoksydowa po zastygnięciu tworzy z murem monolityczne połączenie o nośności 8-15 kN na jeden punkt, w zależności od klasy podłoża. Żywica przenika w pory i mikropęknięcia, a po utwardzeniu skuteczniej niż mechaniczne rozparcie opiera się siłom wyrywającym, które przy wietrze 100 km/h potrafią przekroczyć 3 kN na jeden wspornik.

Długość tuleji dobiera się do grubości ocieplenia. Typowy styropian ma 15-20 cm, więc tuleja ma 200-250 mm, z czego 60-80 mm zagłębione jest w murze. Gdy ocieplenie przekracza 25 cm, lepiej użyć krótszych wsporników konsolowych niż dłuższych tulei, bo rośnie moment zginający na pręcie.

Kiedy tuleje nie wystarczą

Przy zadaszeniach szklanych lub poliwęglanowych komorowych o powierzchni powyżej 20 m² pojawia się problem kumulacji obciążeń termicznych. Szkło hartowane podgrzane słońcem do 60°C rozszerza się o 1 mm na metr, a cała rama pcha wtedy wsporniki z siłą poziomą kilkuset niutonów. W takiej sytuacji kotwy trzeba rozmieścić co 60-80 cm, a każdą dodatkowo zabezpieczyć przed obrotem, bo żywica w samej tulei nie blokuje momentu skręcającego.

Najczęstsze błędy przy montażu zadaszenia na ocieplonej ścianie

Najbardziej dramatyczny błąd to kotwienie wyłącznie w warstwie izolacji. Kołek talerzowy do styropianu utrzymuje jedynie 0,2-0,4 kN, a zadaszenie pod wiatrem generuje wielokrotnie więcej. Efektem jest powolne wyciąganie kołka, a potem nagłe oderwanie całej konstrukcji.

Drugi grzech to brak mostka termicznego? Tak, i tu właśnie tkwi problem. Tuleja stalowa przechodząca przez 20 cm styropianu tworzy mostek cieplny o współczynniku U nawet 0,8 W/mK, co w sezonie grzewczym oznacza stratę ciepła rzędu 15-25 kWh rocznie na każdy punkt mocowania. Tyle ciepła ucieka, ile wyprodukowałby grzejnik elektryczny pracujący przez kilka godzin.

Rozwiązaniem jest tuleja z tworzywa kompozytowego wzmocnionego włóknem szklanym. Przewodność cieplnaGFRP wynosi 0,3 W/mK, czyli dziesięciokrotnie mniej niż stali. Element kosztuje więcej, ale przy czterech punktach mocowania nadkłada się raptem 40-80 zł.

Trzeci błąd to zbyt płytkie wiercenie. Otwór w murze powinien mieć głębokość równą 8-10 średnicom kotwy, czyli dla M12 minimum 96 mm. Płytszy otwór oznacza, że żywica nie ma się czego trzymać i wypada przy pierwszym szarpnięciu.

Czwarty, równie częsty błąd, to montaż zadaszenia przed zejściem tynku. Płyta OSB przykręcona do muru na kotwach wygląda solidnie, ale brak tynku to brak uszczelnienia i woda zacinana przez wiatr wędruje wzdłuż kotwy w głąb ściany. Po dwóch zimach widać zacieki, a po pięciu zawilgocenie ocieplenia.

Strefy wiatrowe i dobór mocowania zadaszenia w polskich realiach

Polska podzielona jest na trzy strefy obciążenia wiatrem wg PN-EN 1991-1-4. Strefa I obejmuje większośćkotlin i zachodu, II pas od Pomorza po Mazury, III wybrzeże i tereny górskie. W strefie I prędkość referencyjna wiatru to 22 m/s, w III już 30 m/s, czyli 108 km/h. Zadaszenie o powierzchni 15 m² w strefie III musi przenieść siłę ponad 4 kN na całą konstrukcję.

Klasy wiatrowe markiz określa norma PN-EN 13561. Klasa 0 oznacza brak odporności, klasa 3 wytrzymuje wiatr do 49 km/h. Do zastosowań całorocznych w strefie II i III potrzebna jest markiza klasy 3 lub pergola z dachem sztywnym. Inwestowanie w markizę klasy 1 na Wybrzeżu to proszenie się o kłopoty.

Obciążenie śniegiem dorzuca swoje. W III strefie śniegowej (Podhale, Bieszczady) wartość charakterystyczna sięga 1,6 kN/m², czyli 160 kg na każdy metr kwadratowy zadaszenia. Poliwęglan komorowy o grubości 10 mm ugina się pod takim ciężarem, dlatego w tych regionach sens ma wyłącznie szkło hartowane lub płyta warstwowa z rdzeniem XPS.

Konserwacja mocowań po sezonie

Kotwy wymagają kontroli raz w roku, najlepiej po zimie. Wystarczy klucz dynamometryczny ustawiony na moment montażowy (zwykle 35-50 Nm dla M12) i delikatne dokręcenie. Jeśli moment „trzeszczy" przy próbie poluzowania, oznacza to mikrokorozyjne zapieczenie gwintu i taką kotwę warto wymienić.

Żywica wklejana nie starzeje się w sposób widoczny, ale promieniowanie UV rozkłada jej warstwę wierzchnią. Dlatego we wszystkie kotwy schowane pod tynkiem trafia warstwa szczeliwa silikonowego kompatybilnego z EPS, która odcina żywicę od UV i wilgoci. Szczeliwo kosztuje 15-25 zł za tubę, a wymiana jednej skorodowanej kotwy to nawet 300 zł z robocizną.

Pozwolenia i przepisy w 2025 roku

Zadaszenie o powierzchni do 20 m² i wysięgu nieprzekraczającym 2 m od ściany nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia do urzędu, jeśli jego powierzchnia przekracza 5 m². Powyżej 20 m² wchodzi w grę pozwolenie, a przy dachu szklanym na słupach mogą pojawić się dodatkowe wymogi w planie zagospodarowania.

Przepisy te wynikają z art. 29 ust. 1 pkt 2 Prawa budowlanego i obowiązują niezmiennie od 2020 r. Warto jednak sprawdzić miejscowy plan zagospodarowania, bo niektóre gminy (Kraków, Wrocław, Warszawa) mają wpisy chroniące widok elewacji frontowej, gdzie zadaszenie widoczne od ulicy może być zakazane.

Przy słupach osadzonych w gruncie obowiązuje obowiązek zgłoszenia robót ziemnych, jeśli wykop pod fundament przekracza 1,5 m³. Zwykle nie przekracza, ale warto wiedzieć, że samowola budowlana grozi legalizacją kosztującą kilkadziesiąt tysięcy złotych.

Dobór mocowania do typu zadaszenia tabela zbiorcza

Kiedy NIE montować samodzielnie

Zadaszenia szklane z wkładami hartowanymi o masie powyżej 50 kg/m² wymagają ekipy z uprawnieniami do prac na wysokości i dostępu do dźwigu. Samodzielny montaż w takiej skali to nie tylko ryzyko potłuczenia szyb za kilka tysięcy złotych, ale przede wszystkim realne zagrożenie dla zdrowia.

Każda konstrukcja o rozstawie wsporników powyżej 3 m wymaga obliczeń statycznych podpisanych przez osobę z uprawnieniami budowlanymi. Bez tego dokumentu ubezpieczyciel odmówi wypłaty odszkodowania, gdy wiatr zerwie zadaszenie.

Dobór między markizą, pergolą a zabudową całoroczną

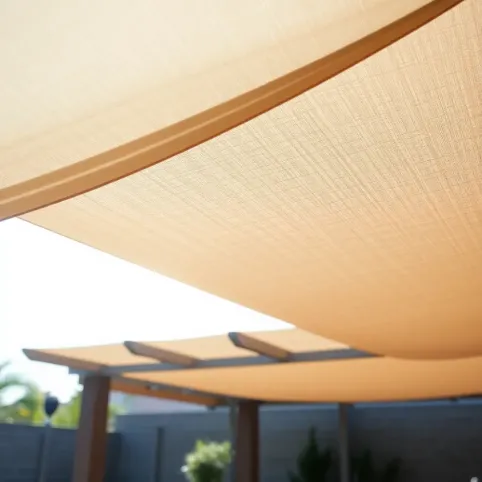

Markiza sprawdza się przy ochronie przed słońcem, ale deszcz radzi sobie słabo. Tkanina akrylowa impregnowana teflonem wytrzyma krótki deszcz, lecz nie ulewę. Jeśli taras ma służyć od marca do listopada, sensowniejsza okazuje się pergola z dachem poliwęglanowym lub szklanym, gdzie spadek 5-15% odprowadza wodę rynną.

Poliwęglan komorowy 10 mm waży 1,7 kg/m², przepuszcza 60-80% światła, filtruje UV całkowicie. Sprawdza się w Polsce centralnej. Poliwęglan lity 6 mm jest trwalszy mechanicznie, ale przy gradobiciu potrafi pęknąć, bo jest sztywniejszy. Szkło hartowane 8 mm przepuszcza 90% światła, nie żółknie, jest odporne na grad, ale waży 20 kg/m² i wymaga solidniejszych wsporników.

PVC trapezowy to budżetowe rozwiązanie dla altanek ogrodowych. Wytrzymałość na śnieg niska (do 50 kg/m²), żywotność 10-15 lat. Płyty warstwowe z rdzeniem XPS łączą izolację z pokryciem, ale w tarasie otwartym nie mają większego sensu, bo nie ma czego ocieplać.

Checklist przed zakupem

• Zmierzono grubość ocieplenia w ścianie (w tym warstwy klejowej i tynku)
• Określono strefę wiatrową i śniegową dla lokalizacji
• Sprawdzono miejscowy plan zagospodarowania pod kątem ograniczeń
• Obliczono łączne obciążenie: masa własna + wiatr + śnieg
• Wybrano typ kotwy (wklejana, przelotowa, konsolowa) zgodnie z nośnością
• Zamówiono o 10-15% więcej tulei niż wynika z rysunku (zapas na błędy wiercenia)
• Przygotowano wiertło o średnicy kotwy + 2 mm luzu
• Zaopatrzone w żywicę z atestem ETA do podłoża mineralnego
• Klucz dynamometryczny z zakresem 20-60 Nm
• Szczeliwo kompatybilne z EPS do zabezpieczenia żywicy

Mocowanie zadaszenia do ściany z ociepleniem to nie jest gwoźdź wbity w styropian. To świadomy wybór średnicy kotwy, długości tulei, klasy żywicy i geometrii wsporników, poparty obliczeniami i normą. Gdy weźmiesz pod uwagę strefę wiatrową, grubość izolacji i typ pokrycia, cała konstrukcja przetrwa dekadę bez dramatów, a mostek termiczny nie naliczy dodatkowych kilowatogodzin na rachunku.

Źródła danych i norm:

• PN-EN 1991-1-4 (Eurokod 1): Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru
• PN-EN 13561: Markizy. Wymagania eksploatacyjne i bezpieczeństwa
• PN-EN 12812: Konstrukcje nośne z rur stalowych i aluminiowych
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.)
• ETA (European Technical Assessment) dla kotew wklejanych chemicznie, EAD 330499-00-0601
• Mapa stref wiatrowych i śniegowych Polski: mapy.itb.pl
