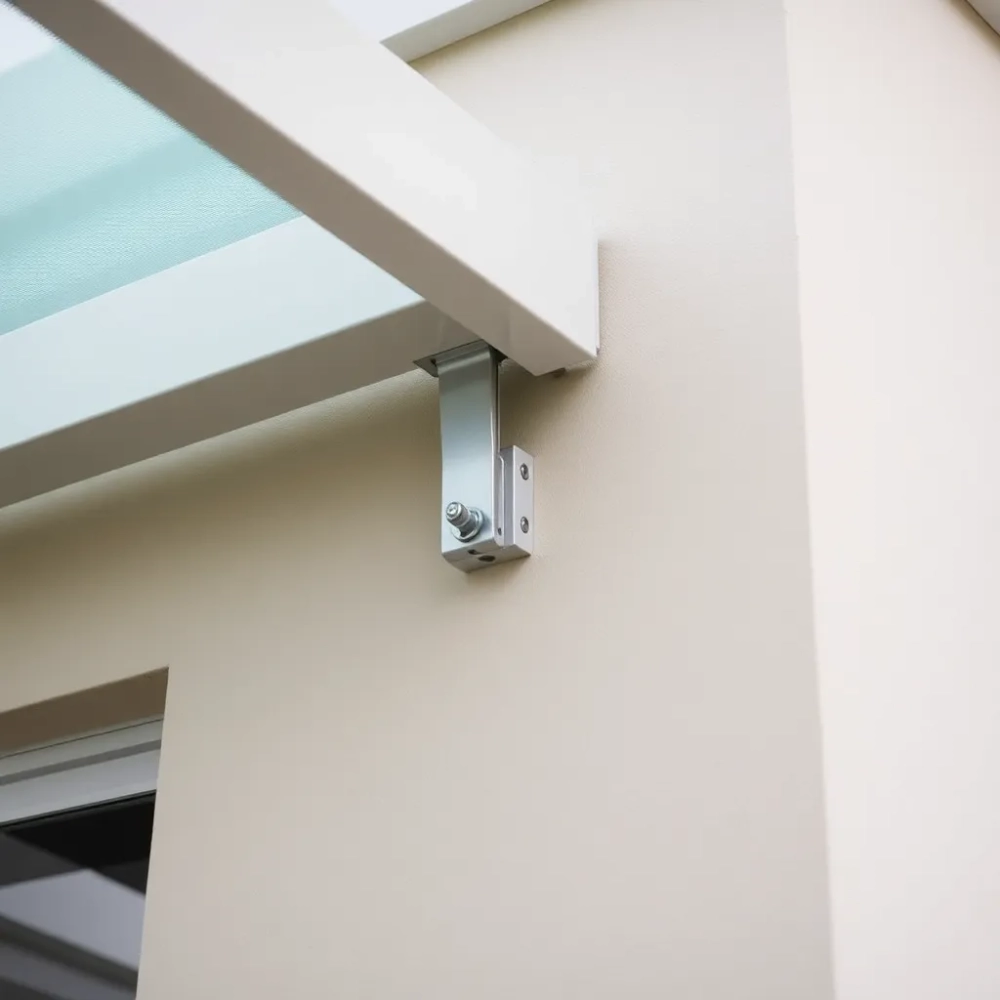

Mocowanie zadaszenia do elewacji krok po kroku

Połączenie zadaszenia tarasu ze ścianą budynku to miejsce, w którym kończy się estetyka, a zaczyna fizyka: obciążenie wiatrem, ruchy termiczne płyt, woda spływająca po elewacji. Wystarczy jeden źle dobrany kołek, milimetr luzu za mało albo wkręt przechodzący przez arkusz poliwęglanu, żeby cała konstrukcja zaczęła pracować przeciwko sobie. Poniższe instrukcje powstały z myślą o dwóch grupach odbiorców: o ekipach wykonawczych, które chcą uniknąć reklamacji, oraz o ambitnych inwestorach realizujących montaż własnoręcznie na drewnie klejonym lub litym. Wszystkie wartości liczbowe, rozstawy i luzy podane są tak, jak stosuje się je na budowie, bez zaokrągleń, które później kosztują.

• Montaż górnego profilu F do ściany
• Obróbka blacharska i uszczelnienie połączenia z elewacją
• Luzy termiczne płyt poliwęglanowych przy montażu
• Najczęstsze błędy przy mocowaniu zadaszenia do elewacji
• Dobranie parametrów technicznych i cena materiałów
• Checklisty do wydruku
• Eksploatacja i przeglądy okresowe
• Kiedy ten poradnik nie wystarczy

Montaż górnego profilu F do ściany

Górny profil F to listwa, która przenosi obciążenie wiatrem i śniegiem z całego zadaszenia prosto w elewację. Jeśli on leży krzywo, krzywo będzie wszystko, co na nim spocznie, a wodospad zamiast spływać do rynny, wleje się pod płyty. Dlatego montaż tego elementu nigdy nie zaczyna się od wiertarki, lecz od poziomicy laserowej lub klasycznej długiej poziomicy 80-120 cm.

Wyznaczenie linii i punkty kotwienia

Na ścianie odznacza się linię bazową, zawsze 3-5 mm powyżej dolnej krawędzi projektowanej płyty, bo profil pod płytą ma własną wysokość. Następnie co 30-40 cm wyznacza się punkty pod kołki, z zachowaniem dystansu 8-10 cm od narożników, ponieważ w strefie krawędziowej mur pracuje inaczej i kołek wychodzi z niego łatwiej. W drewnie klejonym rozstaw ten może wzrosnąć do 50 cm, bo podłoże nie kruszeje i lepiej trzyma wkręt.

Dobór łączników do materiału ściany

Rodzaj kołka decyduje o nośności, nie popularna opinia na forach. W betonie klasy C20/25 sprawdzają się kołki rozporowe ø8-10 mm z wkrętem stożkowym, w cegle pełnej ramówkach ø10 mm z gwintem na całej długości, w cegle kratówce i silikatach konieczne są kołki do pustków (np. typu Molly lub ramówki w systemie iniekcyjnym), a w drewnie wystarczy wkręt ciesielski ø6-8 mm z gwintem podcinającym, wkręcony prostopadle do włókien. Próba wyciągania kołka po montażu powinna wymagać siły nie mniejszej niż 0,8 kN na punkt, a w rejonach wiatrowych powyżej 1,2 kN.

Kontrola geometrii przed dokręceniem

Każdy profil przed ostatecznym dokręceniem sprawdza się poziomicą w dwóch osiach, ponieważ nawet tolerancja 1 mm na metrze przekłada się na 3 mm ugięcia krawędzi na długości 3 m i wtedy uszczelka typu A nie dolega. Dopiero po potwierdzeniu prostoliniowości dokręca się wkręty momentem sugerowanym przez producenta łączników, zwykle 8-12 Nm dla kołków ø8.

Obróbka blacharska i uszczelnienie połączenia z elewacją

Obróbka górna pełni podwójną funkcję: odprowadza wodę z elewacji ponad zadaszenie i chroni piankę montażową przed degradacją UV. Jej brak to najczęstsza przyczyna zacieków po pierwszej zimie, bo wilgoć wnika w szczelinę ściana-profil i po cyklu zamrażania odrywa uszczelnienie.

Dobór materiału obróbki

Najlepiej sprawdza się blacha powlekana w kolorze zbliżonym do profilu F, grubości 0,55-0,70 mm, z kapinosem skierowanym do wnętrza zadaszenia. Aluminium cięte z rolki jest lżejsze, ale przy dużych szerokościach pęka na zimno, dlatego w rozstawach powyżej 3 m lepsza pozostaje stal z powłoką poliestrową 25 µm.

Mocowanie obróbki

Blachę mocuje się wkrętami farmerskimi 4,8 × 20 mm z podkładką EPDM, wyłącznie do profilu F i ściany, nigdy przez płytę poliwęglanową. Rozstaw wkrętów w profilu F wynosi 40-50 cm, a w ścianie 30 cm, w ruchomej zakładce zostawia się 1 mm szczeliny na rozszerzalność cieplną, którą później wypełnia się trwale elastycznym silikonem dekarskim.

Uszczelnienie i ochrona UV

Po mechanicznym zamocowaniu obróbki wszystkie styki z elewacją pokrywa się silikonem dekarskim o odporności termicznej od -40 do +120°C i stabilizacji UV, ponieważ tani silikon sanitarny po jednym sezonie żółknie i traci przyczepność. Warstwa ma grubość 3-4 mm i ciągnie się ją w jednym ciągłym pasie, bez przerw, gdyż woda znajdzie każdy mikroskopijny punkt.

Luzy termiczne płyt poliwęglanowych przy montażu

Poliwęglan komorowy rozszerza się znacznie bardziej niż aluminium i drewno, współczynnik jego rozszerzalności liniowej wynosi około 0,065 mm/m/°C, a to oznacza, że płyta o długości 3 m zimą i latem zmieni wymiar nawet o 12 mm. Brak uwzględnienia tej wartości powoduje, że latem płyta wychodzi z profilu i łuk się wybrzusza, zimą skrzypi, pęka przy krawędzi lub wypycha uszczelkę.

Tabela luzów montażowych

Luzy dotyczą każdej krawędzi płyty, zarówno w profilu górnym, jak i dolnym, ponieważ materiał pracuje w obu kierunkach. Przy płytach szerszych niż 1050 mm wartości te zwiększa się proporcjonalnie, dla szerokości 2100 mm stosując mnożnik 1,5.

Cięcie i przygotowanie arkuszy

Poliwęglan tnie się piłą tarczową z drobnym zębem (48-60 zębów) przy obrotach 2500-3000/min, pilarką ręczną z brzeszczotem do plastiku lub nożem do PC przy grubości do 6 mm. Krawędzi nie szlifuje się, bo drobiny wchodzą w komory i psują transmisję światła, wystarczy usunąć zadziory nożem segmentowym.

Przed cięciem folię ochronną zostawia się na płycie, ponieważ przypadkowe zarysowanie powierzchni widocznej po montażu jest nie do usunięcia. Otwarte końce komór zamyka się taśmą paroprzepuszczalną od góry i paroszczelną od dołu, żeby kurz i owady nie wnikały w kanały.

Kierunek komór i uszczelki typu A

Płyty montuje się z żebrami zawsze pionowo, bo w poziomie skropliny nie spływają i zaczyna się zielenienie wnętrza. Uszczelkę typu A zakłada się dopiero po osadzeniu płyty w profilu F, dociskając ją dłonią lub wałkiem, nigdy rozciągając, ponieważ po kilku godzinach skurczy się i wypadnie z rowka.

Najczęstsze błędy przy mocowaniu zadaszenia do elewacji

Najwięcej reklamacji nie wynika z jakości profili F ani płyt, lecz z powtarzalnych błędów wykonawczych, które widać na każdej drugiej budowie. Świadomość tych punktów pozwala uniknąć kosztów demontażu i ponownego montażu, które zwykle przekraczają cenę samego zadaszenia.

Wkręcanie przez płytę poliwęglanową

Wkręt przechodzący przez arkusz komorowy tworzy mostek termiczny, punktowy nacisk i mikropęknięcie, które po dwóch sezonach zamieni się w rysę na całą szerokość płyty. Łączniki prowadzi się zawsze przez profil F, a sam arkusz dociska się do uszczelki bez mechanicznego mocowania.

Brak luzu zimowego przy montażu latem

Wykonawca montujący zadaszenie w lipcu zostawia 7 mm luzu, zima przychodzi i płyty nie mają gdzie się skurczyć, więc pękają w narożnikach lub wypychają profile. Zasada jest prosta: im cieplej w momencie montażu, tym większy luz trzeba zaplanować, najlepiej stosując wartość dla pory przeciwnej.

Rozciąganie uszczelki typu A

Uszczelka EPDM po naciągnięciu na 3 m profilu skróci się po 24 godzinach o 1-2 cm, zostawiając szparę przy połączeniu lub w narożniku. Prawidłowo uciska się ją bez naprężania, ewentualnie docinając oddzielne odcinki na każdy profil, a nie jeden odcinek na cały bok.

Niewłaściwy kołek do ściany

Kołek uniwersalny w silikacie, w cegle kratówce, w starej cegle pełnej z resztkami zaprawy w spoinach, to zapowiedź wyrwania przy pierwszym podmuchu wiatru F2. Rozwiązaniem jest kołek dopasowany do podłoża, a przy wątpliwościach próba wyciągania na sucho przed montażem właściwym.

Brak obróbki blacharskiej

Wielu wykonawców wychodzi z założenia, że silikon wystarczy. Silikon bez obróbki degraduje się w UV po 18-24 miesiącach, a woda spływająca po elewacji trafia wprost w szczelinę między profilem F a murem. Obróbka blacharska to element obowiązkowy, nie opcjonalny.

Praca bez asekuracji na wysokości

Montaż zadaszenia tarasu zwykle wymaga pracy na drabinie lub rusztowaniu powyżej 2,5 m, wtedy obowiązuje szelki z linką asekuracyjną mocowaną do stałego punktu, kask, rękawice i okulary przy cięciu płyt. Brak tych elementów dla zaoszczędzenia 200 zł to ryzyko wypadku, który kosztuje znacznie więcej.

Dobranie parametrów technicznych i cena materiałów

Planując budżet, warto porównać trzy najczęściej wybierane systemy montażowe. Różnice cenowe wynikają z grubości profili, rodzaju płyt i zakresu obróbek, każdy zestaw sprawdza się w innych warunkach.

Zestaw aluminiowy 10 mm nie sprawdzi się przy rozpiętościach powyżej 3 m bez podparcia pośredniego, ponieważ ugięcie płyty przekroczy dopuszczalne L/200 i zacznie zbierać wodę w kałużach. Wariant 16 mm pozwala na swobodne rozpiętości do 4 m i jest najczęściej wybierany przez wykonawców. Zestaw stalowy 25 mm stosuje się tam, gdzie obliczenia wg Eurokodu 1 wskazują obciążenie śniegiem powyżej 1,5 kN/m², na przykład w rejonach podgórskich.

Checklisty do wydruku

Lista narzędzi i materiałów

• poziomica laserowa lub klasyczna 80-120 cm
• wiertarka udarowa z wiertłami ø6, 8, 10 mm
• wkrętarka z regulacją momentu
• piła tarczowa z tarczą do plastiku 48 zębów
• nóż segmentowy i nożyk do PC
• miara zwijana 5 m, ołówek stolarski
• silikon dekarski odporny na UV, kolor zbliżony do profilu
• wkręty farmerskie 4,8 × 20 mm, kołki rozporowe ø8-10 mm, wkręty ciesielskie ø6-8 mm
• profile F górne i dolne w ilości zgodnej z dokumentacją
• uszczelki typu A, profile startowe, taśmy do zamykania komór
• obróbka blacharska wykonana na wymiar z kapinosem
• kask, rękawice, okulary ochronne, szelki z linką asekuracyjną

Kontrola końcowa (10 punktów)

• linia montażowa wyznaczona poziomicą, sprawdzona w dwóch osiach
• rozstaw kotew 30-40 cm, kołki zgodne z materiałem ściany
• profile F osadzone bez naprężeń, kąty proste sprawdzone kątownikiem
• obróbka blacharska z kapinosem skierowanym do wnętrza zadaszenia
• silikon dekarski nałożony w jednym ciągłym pasie, bez przerw
• luzy termiczne zgodne z tabelą dla pory montażu
• kierunek komór pionowy, taśmy zamknięte prawidłowo od góry i dołu
• uszczelki typu A dociśnięte, bez śladów rozciągania
• wkręty farmerskie prowadzone przez profil F i obróbkę, nigdy przez płytę
• folia ochronna zdjęta z płyt, profile oczyszczone z wiórów

Eksploatacja i przeglądy okresowe

Zadaszenie tarasu oddane do użytku wymaga przeglądu co 12 miesięcy, najlepiej późną jesienią, kiedy liście nie lecą, a temperatury pozwalają pracować z silikonem. Sprawdza się wówczas stan uszczelek typu A, szczelność obróbki blacharskiej, ewentualne luzy wkrętów kotwiących oraz czystość komór (zatkane komory schną gorzej i zaczynają pękać od wewnątrz). Normy PN-EN 1991-1-4 i PN-EN 1991-1-3 zalecają sprawdzenie mocowań po każdym zdarzeniu atmosferycznym o sile powyżej 8° w skali Beauforta, ponieważ ekstremalne podmuchy mogą poluzować jeden kołek, co w ciągu roku przeniesie obciążenie na sąsiednie punkty.

Poliwęglan myje się wodą z łagodnym detergentem o pH 6-8, bez rozpuszczalników i ściernych gąbek, ponieważ warstwa chroniąca przed UV ma grubość zaledwie kilku mikronów. Raz na 3-4 lata warto sprawdzić, czy warstwa ta nie uległa ścieraniu, kiedy płyta żółknie od strony słońca, czas wymiany zbliża się nieuchronnie.

Kiedy ten poradnik nie wystarczy

Przy rozpiętościach powyżej 4 m, w strefach wiatrowych W3 i wyżej wg PN-EN 1991-1-4, albo przy łączeniu zadaszenia z ociepleniem elewacji metodą ETICS, sam poradnik nie zastąpi projektu konstrukcyjnego. W takich przypadkach zleca się obliczenia uprawnionemu konstruktorowi, który wskaże typ i rozstaw kotew, nośność ściany w strefie kotwienia, a także konieczność zastosowania dodatkowych wsporników lub konsoli. Jeden arkusz obliczeń kosztuje mniej niż naprawa elewacji po wyrwaniu zadaszenia przez wiatr.

Instrukcja montażu zadaszenia tarasu do konstrukcji drewnianej, którą właśnie przeczytano, obejmuje typowe warunki klimatyczne Polski centralnej i zachodniej. Rejony górskie, nadmorskie i podmiejskie z intensywnym zadrzewieniem mogą wymagać indywidualnego podejścia, o czym warto pamiętać jeszcze przed zakupem materiałów.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 10143 (blachy stalowe powlekane do obróbek dekarskich), katalogi techniczne profili F i płyt poliwęglanowych komorowych, normy producentów łączników (Hilti, Fischer, Rawlplug, Simpson Strong-Tie), wytyczne ITB dotyczące mocowań w elewacjach ocieplanych, dokumentacja referencyjna: itb.pl, pkn.pl, eurocodes.com.
