Zbrojenie balkonu w przekroju: jakie pręty i rozstawy naprawdę działają

Jedno źle dobrane zakotwienie potrafi zamienić wymarzony balkon w najsłabszy punkt całego domu, a jego naprawa pozwala poznać cenę betonu od zupełnie nieznanej strony. Strop gęstożebrowy nie wybacza błędów tak jak monolityczna płyta, bo tam, gdzie w starym stropie można zagiąć pręt i po sprawie, tutaj zaczyna się prawdziwa inżynierska łamigłówka.

• Dlaczego balkon wspornikowy wymaga starannego zbrojenia w przekroju
• Pręty główne i ich rozstaw w przekroju balkonu
• Strzemiona, siatki rozdzielcze i otulina w przekroju
• Kiedy nie stosować balkonu wspornikowego w stropie gęstożebrowym
• Najczęstsze błędy zbrojenia balkonu widoczne w przekroju
• Checklist kontrolny przed betonowaniem balkonu
• Odpowiedzialność za zmiany w projekcie zbrojenia

Dlaczego balkon wspornikowy wymaga starannego zbrojenia w przekroju

Balkon wspornikowy nie ma żadnej podpory na zewnątrz budynku, więc całą swoją masę wisi na prętach wchodzących w strop. To one muszą przenieść moment zginający, który rośnie proporcjonalnie do wysięgu płyty. Im dalej od lica ściany, tym większe naprężenia w strefie górnej przekroju.

W stropie gęstożebrowym sytuacja robi się wyjątkowo delikatna, bo nadbeton ma zaledwie 3-4 cm grubości. Prętów głównych nie da się sensownie zagiąć ku dołowi, a każdy błąd w geometrii zbrojenia widać potem na elewacji w postaci rys ukośnych biegnących od krawędzi.

Konsekwencje złego doboru przekroju zbrojenia balkonu są bardzo konkretne: rysy o rozwartości przekraczającej 0,3 mm, ugięcia odczuwalne już po roku użytkowania, a w skrajnych przypadkach fragmenty odpadające od płyty razem z hydroizolacją. Korozja stali potrafi w takich warunkach zjeść pręt o połowę w ciągu dekady.

Mostki termiczne to osobna bolączka wsporników, bo beton bez przekładki termicznej ciągnie ciepło jak rynna. Dlatego tak często projektuje się łączniki balkonowe ze stali nierdzewnej lub specjalne profile termoizolacyjne. Bez nich nawet perfekcyjne zbrojenie w przekroju nie uchroni rachunków za ogrzewanie.

Pręty główne i ich rozstaw w przekroju balkonu

Średnice prętów głównych w typowym balkonie wspornikowym mieszczą się w przedziale 10-16 mm, a wybór konkretnej wartości wynika z obliczeń statycznych i wysięgu płyty. Przy wysięgu do 1,2 m najczęściej wystarcza stal żebrowana 12 mm, powyżej 1,5 m rośnie do 14-16 mm, a przy balkonach narożnych projektanci sięgają nawet po 20 mm.

Rozstaw prętów głównych waha się od 10 do 25 cm, przy czym gęstsze ułożenie stosuje się w strefie przypodporowej, gdzie moment zginający jest największy. W środku wysięgu dopuszczalne jest nieco rzadsze rozstawienie, choć oszczędzanie stali w tym miejscu rzadko się opłaca, bo różnica w kosztach jest minimalna, a ryzyko zarysowania rośnie znacząco.

Przekrój zbrojenia balkonu musi uwzględniać fakt, że górne pręty pracują na rozciąganie, a dolne na ściskanie. Właśnie dlatego główne zbrojenie umieszcza się w strefie górnej płyty, minimalizując ramię sił wewnętrznych i pozwalając na efektywniejsze przeniesienie obciążenia.

Długość zakotwienia w stropie gęstożebrowym

W stropie monolitycznym długość zakotwienia prętów wynosi zazwyczaj tyle, ile wynosi sam wysięg balkonu, bo można je zagiąć i poprowadzić dolną strefą płyty. W stropie gęstożebrowym ta sztuczka nie działa, bo płyta nadbetonu jest zbyt cienka, by sensownie poprowadzić w niej długie odcinki haków.

Dlatego w stropie Teriva i pokrewnych systemach długość zakotwienia wydłuża się o 20-30% w stosunku do rozwiązania monolitycznego. Przy wysięgu 1,5 m kotwienie musi sięgać minimum 1,95 m w głąb stropu, a przy 1,2 m wartość ta wynosi około 1,55 m.

W praktyce oznacza to konieczność stosowania żeber rozdzielczych, które pozwalają rozłożyć siły na większą liczbę pustaków. Bez żeber obciążenie skupia się na kilku nośnych belkach stropowych i prowadzi do lokalnego przeciążenia, a w konsekwencji do rys w dolnej strefie stropu.

Strzemiona, siatki rozdzielcze i otulina w przekroju

Strzemiona w przekroju balkonu pełnią rolę szkieletu, który utrzymuje pręty główne w projektowanej pozycji i przeciwdziała ich wyboczeniu w strefie ściskanej. Najczęściej stosuje się strzemiona otwarte ze stali żebrowanej 6-8 mm, rozmieszczone co 15-20 cm, z hakami prostymi lub odgiętymi pod kątem 135 stopni.

Siatek rozdzielczych nie można traktować jako ozdoby, bo ich zadaniem jest równomierne rozłożenie obciążeń punktowych i ograniczenie zarysowania w strefie przypodporowej. Siatka z drutu 4-5 mm o oczku 10×10 cm lub 15×15 cm, umieszczona w górnej części przekroju, zmniejsza ryzyko pojawienia się rys skurczowych nawet o 40%.

Otulina betonowa chroniąca zbrojenie przed korozją to parametr, którego nie wolno zaniżać, bo w warunkach zewnętrznych agresywność środowiska odpowiada klasie XC3 lub XC4 według normy PN-EN 1992-1-1. Minimalna otulina prętów głównych wynosi w takim środowisku 35 mm, a w strefie bezpośrednio narażonej na kontakt z wodą nawet 50 mm.

Bez zachowania otuliny nawet najlepiej dobrany przekrój zbrojenia balkonu nie spełni swojej funkcji, bo korozja zredukuje przekrój pręta szybciej, niż zakładały obliczenia. Dlatego podkładki dystansowe z tworzywa lub betonu to absolutne minimum, nie element opcjonalny.

Kiedy nie stosować balkonu wspornikowego w stropie gęstożebrowym

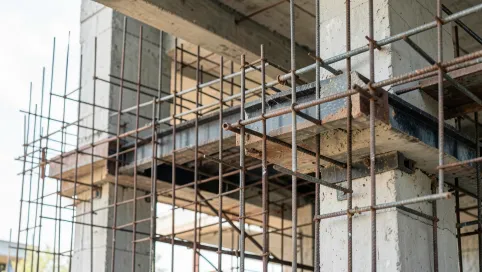

Balkon wspornikowy w stropie gęstożebrowym traci sens przy wysięgu przekraczającym 2 metry, bo wymaga tak gęstego zbrojenia i tylu żeber rozdzielczych, że koszt zaczyna przewyższać alternatywne rozwiązania. W takiej sytuacji rozsądniej postawić słupki, belkę wsporczą lub zastosować balkon podparty na narożniku bryły.

Balkon narożny bez dodatkowego wzmocnienia również nie powinien być wspornikiem w stropie gęstożebrowym, bo momenty skręcające działają w dwóch kierunkach jednocześnie. Konieczność zbrojenia na skręcanie podwaja ilość stali i komplikuje geometrię do tego stopnia, że wykonawcy zaczynają improwizować, a to prosta droga do błędów wykonawczych.

Strefa przypodporowa powinna być wolna od otworów okiennych i drzwiowych przesuwnych, bo każde osłabienie przekroju w tym miejscu wymaga dodatkowych obliczeń i wzmocnień. Jeśli architekt przewidział szerokie przeszklenia tuż przy balkonie, warto rozważyć zmianę konstrukcji wspornika na niezależną ramę nośną.

Najczęstsze błędy zbrojenia balkonu widoczne w przekroju

Zbyt krótkie pręty główne to grzech numer jeden na polskich budowach, bo wykonawcy oszczędzają materiał, nie wydłużając zakotwienia o wymagane 20-30%. Efekt pojawia się po dwóch, trzech zimach: charakterystyczne rysy na styku balkonu ze ścianą, ugięcie krawędzi o kilka milimetrów, a w skrajnych przypadkach odspojenie fragmentu płyty.

Brak żeber rozdzielczych w strefie zakotwienia to drugi najczęstszy błąd, bo ekipa montażowa skupia się na głównych belkach stropowych i traktuje żebra jako element drugorzędny. Tymczasem bez nich obciążenie nie rozkłada się równomiernie i dochodzi do punktowego przeciążenia pojedynczych pustaków, które po prostu pękają.

Niedostateczna otulina betonowa wynika najczęściej z braku podkładek dystansowych lub ich nieprawidłowego ułożenia. W strefie narażonej na deszcz i mróz brak 10-15 mm otuliny skraca żywotność zbrojenia o połowę, a koszt naprawy wielokrotnie przewyższa oszczędność na materiałach.

Betonowanie bez nadzoru i pielęgnacja prowadzona byle jak to trzecia plaga budów, bo zbyt szybkie odparowanie wody prowadzi do rys skurczowych już w pierwszych dniach. Te mikrorysy otwierają drogę wilgoci i chlorkom do wnętrza przekroju, a stąd już krótka droga do korozji i degradacji zbrojenia.

Mieszanie gatunków stali bez konsultacji z konstruktorem to ostatni powtarzający się błąd, bo różne klasy mają różną granicę plastyczności i wydłużenie. Połączenie stali AIIIN o granicy plastyczności 500 MPa ze stalą AI 240 MPa w jednym przekroju daje nieprzewidywalny rozkład naprężeń, którego żadne obliczenia nie uwzględniły.

Checklist kontrolny przed betonowaniem balkonu

• Sprawdzenie projektu konstrukcji pod kątem długości zakotwienia i średnic prętów
• Potwierdzenie obecności żeber rozdzielczych w strefie połączenia balkonu ze stropem
• Kontrola otuliny betonowej za pomocą kalibru lub podkładek dystansowych
• Weryfikacja klasy stali zbrojeniowej i jej zgodności z dokumentacją
• Sprawdzenie rozstawu strzemion i poprawności haków
• Ocena ciągłości siatek rozdzielczych i ich zakładek
• Zapewnienie ciągłości betonowania bez przerw dłuższych niż 30 minut
• Planowanie pielęgnacji młodej płyty przez minimum 7 dni

Powyższa lista nie zastępuje odbioru przez kierownika budowy ani inspektora nadzoru inwestorskiego, ale pozwala inwestorowi wyłapać rażące uchybienia zanim beton zastygnie. Każdy punkt można zweryfikować wzrokowo i za pomocą miarki, bez specjalistycznego sprzętu.

Odpowiedzialność za zmiany w projekcie zbrojenia

Każda modyfikacja geometrii zbrojenia balkonu wymaga akceptacji projektanta konstrukcji i wpisu do dziennika budowy. Kierownik budowy może zaopiniować zmianę, ale nie jest uprawniony do samodzielnego zatwierdzania rozwiązań odbiegających od projektu, nawet jeśli wydają się drobne.

Odstępstwa wykryte podczas kontroli lub w trakcie użytkowania balkonu powodują konsekwencje nie tylko finansowe, ale też prawne. W razie awarii konstrukcji to kierownik budowy i inspektor nadzoru odpowiadają za zgodność wykonania z projektem, a inwestor za każdą decyzję podjętą wbrew dokumentacji.

Dlatego warto dokumentować fotograficznie każdy etap zbrojenia przed zalaniem betonem, ze szczególnym uwzględnieniem strefy zakotwienia. Zdjęcia z pomiarem miarki w kadrze to najlepsza polisa ubezpieczeniowa na wypadek późniejszych sporów i reklamacji.

Norma PN-EN 1992-1-1 wraz z załącznikiem krajowym pozostaje podstawowym punktem odniesienia przy projektowaniu i odbiorze zbrojenia balkonów. Dodatkowe wymagania mogą wynikać z warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 roku z późniejszymi zmianami).

Zbrojenie balkonu w przekroju to nie jest miejsce na kompromisy ani improwizacje, bo każdy milimetr średnicy i każdy centymetr zakotwienia pracuje na bezpieczeństwo domowników. Przemyślany projekt, wnikliwa kontrola i uczciwe wykonawstwo pozostają jedyną receptą na balkon, który przetrwa dekady bez rys i ugięć. Więcej szczegółów technicznych dotyczących stropów gęstożebrowych można znaleźć w kartach technicznych systemów Teriva dostępnych na stronie producentów oraz w publikacjach Polskiego Związku Inżynierów i Techników Budownictwa.
