Zbrojenie balkonu schemat jak zakotwić pręty w stropie

Długość kotwienia prętów balkonu schemat dla wysięgu 1,0 / 1,2 / 1,5 m

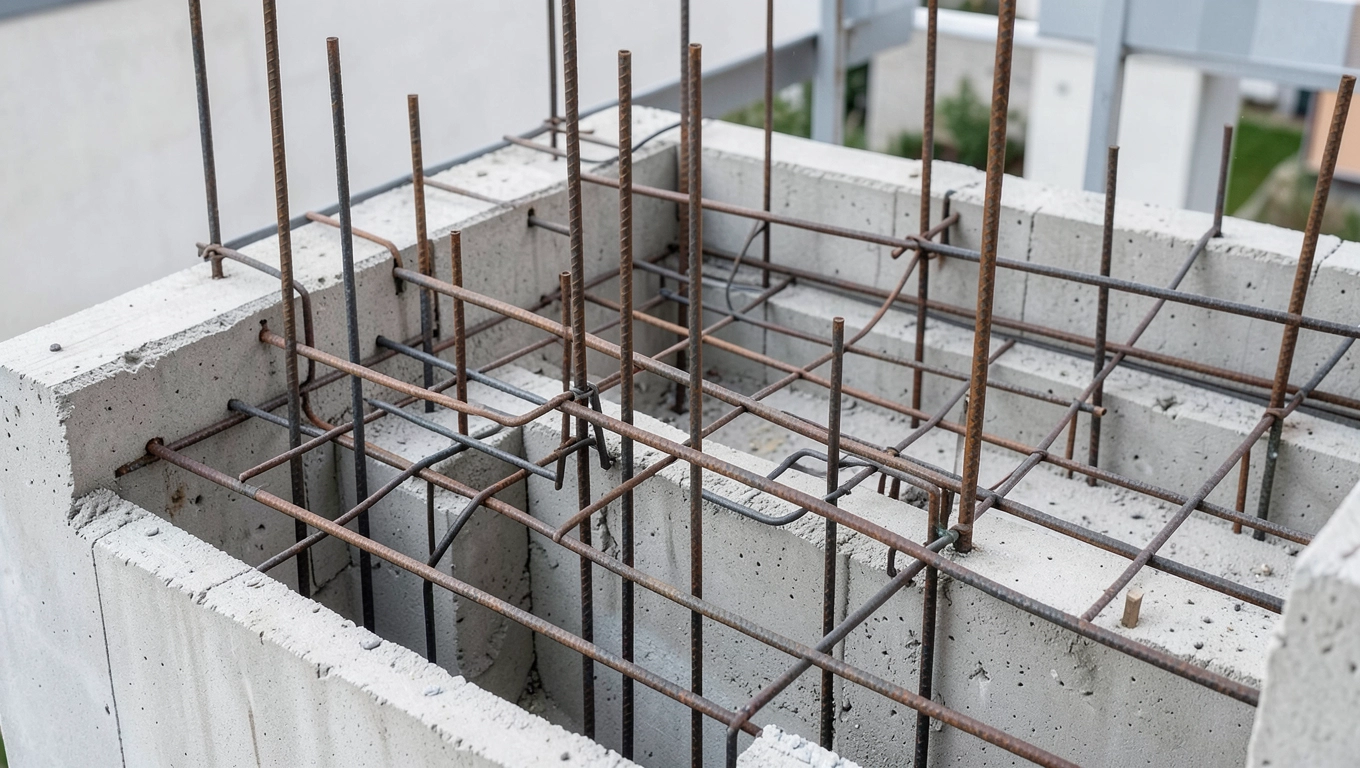

Zasada jest prosta i bezwzględna: górne pręty nośne płyty balkonowej wpuszczone w strop muszą mieć długość równą co najmniej wysięgowi balkonu, liczoną od lica ściany do najdalszego końca pręta. W stropie gęstożebrowym dochodzi jednak dodatkowy wymóg wydłużenia o 20-30%, ponieważ nadbeton nad pustakami ma zaledwie 3-4 cm i nie przejmuje siły kotwiącej tak jak pełna płyta monolityczna.

• Długość kotwienia prętów balkonu schemat dla wysięgu 1,0 / 1,2 / 1,5 m
• Błędy przy zbrojeniu balkonu w stropie Teriva, Fert i Porotherm

Wydłużenie realizuje się fizycznie poprzez doprowadzenie prętów do żebra rozdzielczego lub podwójnej belki stropowej, gdzie grubość betonu rośnie do 12-16 cm. Dopiero w takiej masywnej strefie pręt może rozwinąć pełną przyczepność mechaniczną, czyli siłę tarcia i klinowania żeber stali o beton. W samej warstwie nadbetonu ta przyczepność jest zbyt niska.

Średnice dobrane są do typowych obciążeń użytkowych balkonu (3,0 kN/m²) oraz ciężaru własnego płyty. Przy większych wysięgach lub planowanym obciążeniu (donice, zabudowa szklana) projektant zwiększa średnicę lub dodaje drugi rząd prętów. Kotwienie krótsze od podanego w tabeli oznacza, że pręt „wyciągnie się" z nadbetonu pod obciążeniem, a na płycie pojawią się rysy przy krawędzi.

Precyzyjne wymiarowanie warto powierzyć projektantowi konstrukcji. Normy PN-EN 1992-1-1 (Eurokod 2) definiują długość zakotwienia jako iloczyn średnicy pręta i współczynnika zależnego od klasy stali, wytrzymałości betonu oraz przyczepności. W warunkach domowych wystarczy kontrola, czy pręty faktycznie dochodzą do żebra rozdzielczego i mają zapas minimum 20 cm poza oś tego żebra.

Kiedy schemat z tabeli nie wystarczy

Balkony narożne, balkony z dwoma wysięgami lub te z obciążeniem skupionym (słupki balustrady, zabudowa loggi) wymagają indywidualnego sprawdzenia momentu skręcającego. W takich przypadkach standardowe wydłużenie o 20-30% może okazać się niewystarczające i konieczne jest dodanie strzemion lub kotew mechanicznych.

Błędy przy zbrojeniu balkonu w stropie Teriva, Fert i Porotherm

Systemy gęstożebrowe różnią się wysokością pustaków, rozstawem żeber i grubością nadbetonu, ale łączy je jedno: warstwa betonu nad pustakiem jest za cienka, by w niej kotwić pręty nośne. Na budowach widać pięć powtarzających się błędów, z których każdy obniża nośność balkonu o kilkanaście, a czasem kilkadziesiąt procent.

Zbyt krótkie pręty to grzech główny. Ekipa montuje zbrojenie balkonu na styk z pustakiem, nie prowadząc go do żebra. Efekt: pręt kotwi się wyłącznie w 3-4 cm nadbetonu, czyli w betonie o znikomej masie. Mechanicznie oznacza to, że siła rozciągająca z balkonu nie ma się w co oprzeć.

Brak wydłużenia do żeber rozdzielczych wynika z pośpiechu lub nieznajomości schematu stropu. Żebro rozdzielcze to betonowy „most" prostopadły do belek głównych. Prowadząc do niego pręty balkonowe, zyskujemy dodatkowe centymetry betonu dookoła stali, a więc i realną przyczepność.

Zagięcie prętów na siłę pojawia się, gdy wykonawca próbuje „schować" zbrojenie w niskim nadbetonie. Skutkuje to zarysowaniem pustaków, a nawet ich kruszeniem. Beton wylewany na popękane pustaki traci monolityczność, a cały strop pracuje nierównomiernie.

Pomylenie strefy górnej z dolną zdarza się przy braku oznakowania. W balkonie wspornikowym górne pręty są rozciągane, dolne ściskane. Odwrócenie powoduje, że balkon wisi na betonie, a nie na stali, i szybko się odkształca.

Brak otuliny prowadzi do korozji. W strefie górnej, narażonej na wnikanie wilgoci przez płytki i fugi, brak 3-4 cm otuliny oznacza, że po kilku latach stal rdzewieje, zwiększa objętość i odpycha otaczający beton. Tak zaczyna się klasyczna destrukcja balkonu widoczna na termowizji jako jasne plamy.

Specyfika systemów Teriva, Fert, Porotherm

Teriva to klasyczny strop z belkami kratownicowymi i pustakami keramzytobetonowymi. Rozstaw żeber wynosi zwykle 60 cm. Żebro rozdzielcze pojawia się co 2,5-3,0 m. W tym systemie szczególnie ważne jest trafienie prętem w oś żebra, a nie w pustak.

Fert (strop Fert) bazuje na pustakach z betonu lekkiego i belkach strunobetonowych. Nadbeton bywa nieco grubszy (4-5 cm), ale zasada wydłużenia o 20-30% pozostaje. Pręty prowadzi się zwykle do żebra rozdzielczego lub do podwójnej belki przy ścianie nośnej.

Porotherm stosuje pustaki ceramiczne, nieco większe i cięższe. W tym systemie oś żebra rozdzielczego bywa trudniejsza do zlokalizowania wizualnie, dlatego projekt warto mieć fizycznie na budowie, a nie tylko w biurze.

Żebro rozdzielcze i otulina co sprawdzić na budowie

Żebro rozdzielcze to betonowy „kilwater" stropu. Powstaje, gdy w jednym z rzędów pustaki zastępuje się betonem na szerokości 7-10 cm, zbrojonym minimum jednym prętem podłużnym i strzemionami. Dla zbrojenia balkonu wspornikowego żebro pełni rolę punktu kotwienia: tam właśnie kończy się pręt wchodzący ze stropu.

Fizycznie żebro rozdzielcze daje prętowi trzy razy więcej betonu dookoła niż sama płyta nad pustakiem. Beton ściskany w żebrze przenosi siłę klinowania żeber stali, a strzemiona zapobiegają rozwarstwieniu. Bez żebra pręt kotwi się wyłącznie tarciem o 3 cm betonu, czyli w warunkach, które normy traktują jako awaryjne.

Otulina to drugi filar trwałości. Minimalna grubość otuliny dla stali nośnej w strefie górnej balkonu wynosi 3-4 cm w zależności od klasy ekspozycji (XC3, XC4 dla balkonów zewnętrznych). Podkładki dystansowe z tworzywa lub betonu układa się co 50-80 cm, by podczas wylewania betonu pręt nie opadł na dno szalunku.

Na budowie warto fizycznie zmierzyć trzy rzeczy. Pierwsza: długość pręta od lica ściany do najdalszego końca. Powinna wynosić minimum wysięg + 20-30%. Druga: oś żebra rozdzielczego musi pokrywać się z zakończeniem pręta. Trzecia: grubość otuliny mierzona od zewnętrznej krawędzi pręta do deskowania. Brak któregokolwiek z tych punktów to sygnał do wstrzymania betonowania.

Kto zatwierdza zmiany na budowie

Każde odstępstwo od projektu konstrukcji (długość pręta, średnica, klasa stali) wymaga pisemnej zgody kierownika budowy lub inspektora nadzoru inwestorskiego. Samowolna zmiana na placu budowy, nawet „na lepsze", przerzuca odpowiedzialność cywilną i ubezpieczeniową na wykonawcę. W praktyce oznacza to, że przy ewentualnym uszkodzeniu balkonu ubezpieczyciel odmówi wypłaty odszkodowania.

Konsekwencje niewłaściwego kotwienia

Źle zakotwione zbrojenie balkonu nie musi od razu runąć, ale wysyła sygnały ostrzegawcze. Pierwszym są rysy na górnej powierzchni płyty, biegnące od lica ściany do krawędzi. Drugim ugięcie widoczne gołym okiem przy pełnym obciążeniu użytkowym (kilka osób, donice, śnieg). Trzecim odspojenie betonu od stali na skutek korozji. Koszt naprawy takiego balkonu sięga zwykle 1500-3000 zł za metr bieżący, a w skrajnych przypadkach wymaga podstemplowania i wylania nowej płyty.

O czym jeszcze pamiętać przy balkonie wspornikowym

Kotwienie to fundament, ale trwałość balkonu zależy od trzech kolejnych warstw. Hydroizolacja górna (folia lub membrana) chroni stal przed wnikaniem wody przez fugi płytek. Ocieplenie od spodu i od czoła eliminuje mostki termiczne widoczne na termowizji jako jasne pasy. Wreszcie balustrada mocowana do płyty wymaga własnych kotew chemicznych, niezależnych od zbrojenia nośnego.

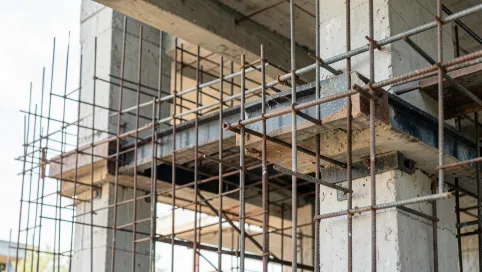

Dla inwestora szukającego spokoju ducha najprostszą alternatywą pozostaje balkon podparty lub na słupach. Wymaga fundamentu i słupów, ale eliminuje ryzyko związane z zakotwieniem w stropie gęstożebrowym. Różnica w kosztach bywa mniejsza, niż się wydaje, zwłaszcza gdy porówna się ją z ewentualnym remontem uszkodzonej płyty.

Przed wylaniem betonu każdy balkon wspornikowy w stropie gęstożebrowym warto sfotografować i zwymiarować. Zdjęcia z przymiarem stanowią dowód poprawnego wykonania i ułatwiają ewentualne dochodzenie roszczeń od wykonawcy. Taka dokumentacja kosztuje kwadrans, a oszczędza tygodnie sporów.

Źródła i normy
PN-EN 1992-1-1 Eurokod 2 projektowanie konstrukcji z betonu, część 1-1: Reguły ogólne i reguły dla budynków. PN-B-03264 konstrukcje betonowe, żelbetowe i sprężone (norma wycofywana, zastępowana przez Eurokod 2). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Instrukcje producentów systemów stropowych Teriva, Fert i Porotherm dostępne na stronach odpowiednich producentów.
