Zbrojenie balkonu na słupach jak uniknąć mostków termicznych

Jak zakotwić zbrojenie balkonu w stropie bez mostków termicznych

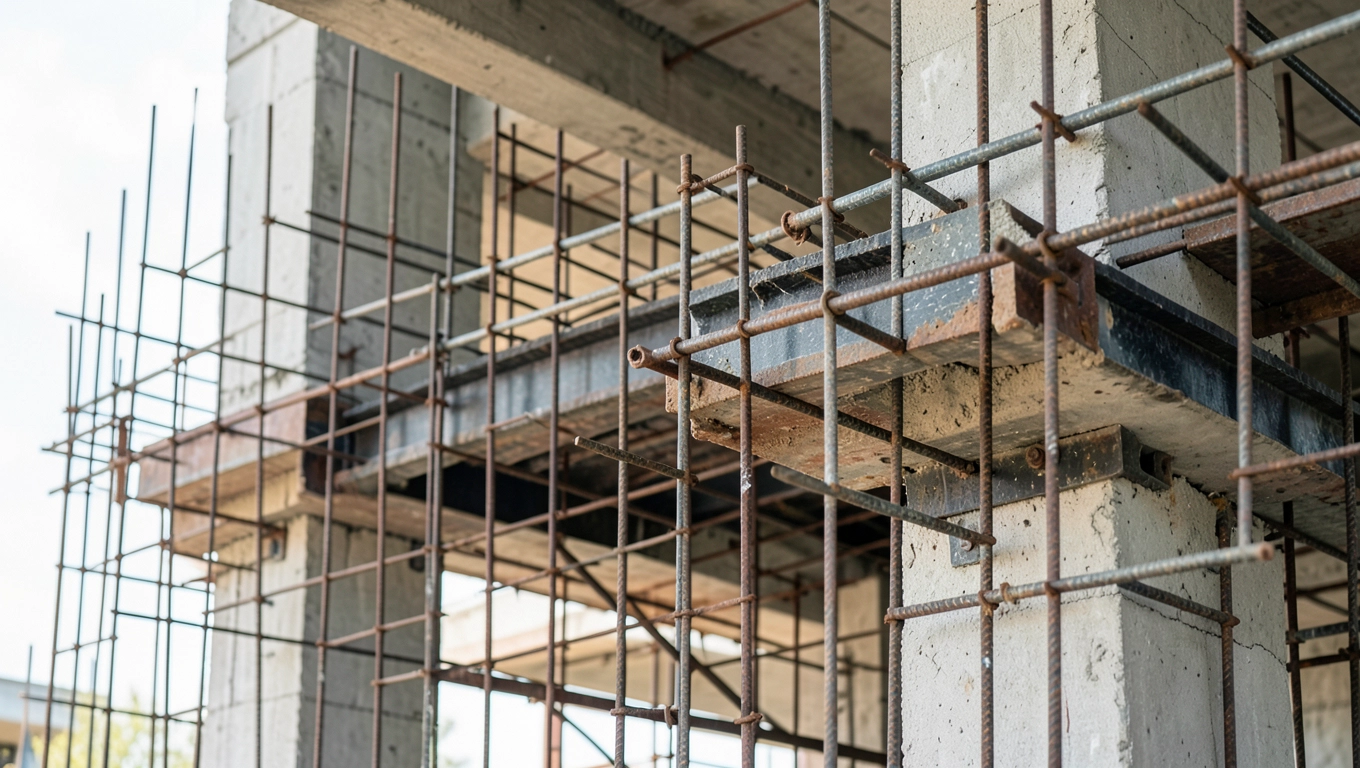

Zbrojenie balkonu na słupach wymaga zupełnie innego podejścia niż klasyczna płyta wspornikowa, ponieważ cała konstrukcja spoczywa na własnych podporach i nie „wisi" na wieńcu stropowym. To fundamentalna różnica, która eliminuje większość problemów z przenikaniem chłodu przez cokół budynku. Gdy słupy przejmują obciążenia, zbrojenie płyty łączy się ze stropem jedynie w miejscu dylatacji lub kotwienia krawędziowego. Dzięki temu nie powstaje ciągły most termiczny na całej długości połączenia.

• Jak zakotwić zbrojenie balkonu w stropie bez mostków termicznych
• Balkon na słupach a balkon wspornikowy porównanie technologii
• Najczęstsze błędy wykonawcze przy zbrojeniu balkonu na słupach

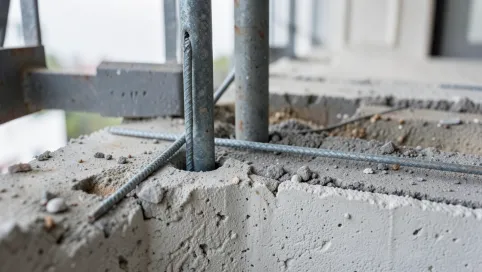

Kotwienie zbrojenia w stropie powinno przebiegać przez warstwę izolacji termicznej przy użyciu łączników balkonowych ze stali nierdzewnej. Elementy te, produkowane jako pręty ze specjalnym rdzeniem z tworzywa o niskiej przewodności cieplnej, przerywają bezpośredni przepływ temperatury między płytą balkonową a stropem. Współczynnik przewodzenia ciepła takiego łącznika oscyluje wokół 0,3-0,8 W/mK, podczas gdy zwykła stal osiąga wartości pięćdziesięciokrotnie wyższe. Różnica ta decyduje o tym, czy punkt styku pozostaje suchy i ciepły, czy zaczyna „płakać" skroplinami.

Minimalna długość zakotwienia prętów zbrojeniowych w stropie zależy od średnicy drutu i klasy betonu, ale w praktyce stosuje się 40-60 cm dla stali żebrowanej fi 12 mm. Pręty umieszcza się w wywierconych otworach wypełnionych zaprawą bezskurczową, co zapewnia monolityczne połączenie bez szczelin powietrznych. Szczeliny takie, nawet o grubości 2-3 mm, potrafią obniżyć temperaturę punktu rosy o kilka stopni i przyspieszyć degradację tynku.

Przy wykonywaniu zbrojenia balkonu na słupach trzeba też zadbać o dylatację obwodową płyty od ściany budynku. Szczelina dylatacyjna o szerokości 15-20 mm, wypełniona wkładem z pianki PE lub trwale elastycznym kit, pozwala płycie „oddychać" pod wpływem zmian temperatury. Bez tego rozwiązania naprężenia termiczne kumulują się w strefie zakotwienia i po 2-3 sezonach grzewczych mogą spowodować rysy na styku balkonu ze ścianą.

Izolacja przeciwwilgociowa pod płytą balkonową na słupach wymaga ciągłości z hydroizolacją tarasu lub przestrzeni pod balkonem. Najskuteczniejsze są tu membrany EPDM lub folie PVC zgrzewane na zakładkach, które prowadzi się pod zbrojenie jeszcze przed betonowaniem. Dzięki temu woda nie wnika pod płytę od strony gruntu, a jednocześnie nie atakuje strefy zakotwienia zbrojenia w stropie, gdzie najłatwiej o korozję stali.

Dlaczego łączniki termoizolacyjne zmieniają fizykę przegrody

Standardowy łącznik termoizolacyjny składa się z prętów ze stali nierdzej klasy A4 oraz tulei izolacyjnej z żywicy fenolowej lub pianki PUR. Gdy ciepło próbuje przedostać się z wnętrza domu na zewnątrz, natrafia na materiał o dziesięciokrotnie niższej przewodności niż stal. To powoduje wydłużenie drogi strumienia cieplnego i miejscowy spadek współczynnika U w newralgicznym punkcie. Efekt końcowy: brak wykroplenia pary wodnej na wewnętrznej stronie ściany przy balkonie.

Typowy mostek termiczny bez łączników generuje straty rzędu 0,08-0,12 W/m²K na metr bieżący krawędzi balkonu. Przy balkonie o szerokości 4 m i długości 1,5 m suma strat sięga kilkudziesięciu kilowatogodzin rocznie. Łączniki termoizolacyjne redukują tę wartość o 70-85%, co w skali sezonu grzewczego przekłada się na realne oszczędności w rachunkach za ogrzewanie.

Balkon na słupach a balkon wspornikowy porównanie technologii

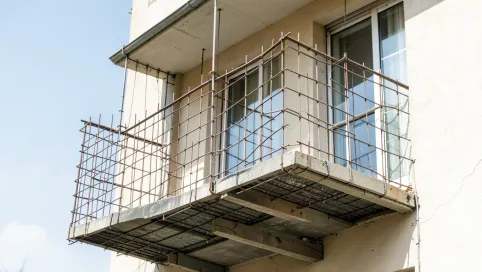

Balkon wspornikowy, czyli klasyczna płyta żelbetowa wychodząca ze stropu, przez dekady uchodził za standard polskiego budownictwa jednorodzinnego. Konstrukcja ta wymaga jednak ciągłego zbrojenia wieńca stropowego, co automatycznie tworzy most termiczny na całej długości połączenia. Balkon na słupach odwraca tę logikę: obciążenie przenoszone jest na fundamenty słupów, a płyta jedynie „leży" na podporach. Ściana domu traci wtedy status elementu nośnego dla balkonu.

Wspornikowy balkon żelbetowy wymaga płyty o grubości minimum 12-16 cm z zbrojeniem głównym ze stali AIIIN fi 12-16 mm w rozstawie co 12-15 cm. Płyta na słupach może być cieńsza, bo pracuje w schemacie statycznym zbliżonym do stropu, a nie wspornika. Wystarczy zazwyczaj 10-14 cm z zbrojeniem rozdzielczym w postaci siatek zgrzewanych Q188 lub Q257. Różnica w zużyciu stali i betonu przekłada się na koszty, choć rekompensuje je konieczność wykonania fundamentów pod słupy.

Z punktu widzenia fizyki budowli balkon na słupach jest jedynym rozwiązaniem, które całkowicie eliminuje liniowy mostek termiczny na styku ze stropem. Ściana budynku nie jest w tym miejscu przebita przez masywny element betonowy, więc rozkład temperatur w przegrodzie pozostaje jednorodny. Wspornik zawsze zaburzy ten rozkład, nawet jeśli zostanie wyposażony w łączniki termoizolacyjne. To dlatego architekci energooszczędnych domów skandynawskich od lat wybierają wyłącznie balkony na słupach.

Kiedy balkon na słupach to zły pomysł

Balkon na słupach nie sprawdzi się przy bardzo wysokich kondygnacjach bez solidnego fundamentu. Słupy żelbetowe o przekroju 25×25 cm przenoszą obciążenia rzędu 8-12 ton, co wymaga stóp fundamentowych sięgających poniżej strefy przemarzania. Na gruntach słabonośnych, takich jak torfy czy namuły, koszt fundamentów może przewyższyć oszczędności wynikające z braku mostków termicznych.

Drugą sytuacją, w której warto zrezygnować ze słupów, jest wąski pasek terenu przy granicy działki. Słupy wymagają przynajmniej 30-40 cm odsadzki od granicy, a przy zbliżeniach do 4 m od granicy konieczne bywają konsultacje z rzeczoznawcą budowlanym. W takich warunkach balkon wspornikowy albo wspornik na belkach stalowych bywa jedyną realną opcją.

Najczęstsze błędy wykonawcze przy zbrojeniu balkonu na słupach

Podstawowy grzech ekip budowlanych to bagatelizowanie otuliny zbrojenia. Pręty zbrojeniowe w płycie balkonowej muszą znajdować się co najmniej 3,5 cm od powierzchni betonu, licząc od spodu i od góry płyty. Zbyt płytkie ułożenie stali powoduje, że wilgoć z powietrza dociera do niej w ciągu kilku sezonów i rozpoczyna proces korozji. Rdzewiejący pręt zwiększa swoją objętość nawet sześciokrotnie, co prowadzi do odpryskiwania betonu i odsłonięcia dalszych fragmentów zbrojenia.

Kolejny błąd to brak ciągłości zbrojenia w miejscu styku płyty ze słupem. Węzeł ten pracuje na ścinanie i moment zginający, dlatego pręty główne płyty muszą być zakotwione w głowicy słupa na długości minimum 50 cm. Ekipy często „przycinają" pręty na styku, bo tak wygodniej przy deskowaniu. Efekt: po roku użytkowania w płycie pojawiają się rysy ukośne w narożnikach, a w skrajnych przypadkach dochodzi do lokalnego zarysowania słupa.

Błędem bywa też rezygnacja z dylatacji obwodowej przy ścianie, gdy balkon na słupach łączony jest z budynkiem jedynie dla stabilizacji. Płyta o wymiarach 4×1,5 m zmienia swoją długość o około 4-6 mm przy różnicy temperatur 40°C. Bez szczeliny dylatacyjnej naprężenia te przenoszą się na ścianę, powodując rysy w tynku nawet w obrębie salonu.

Ostatnia kategoria błędów dotyczy betonu i jego dojrzewania. Płyta balkonowa na słupach powinna być pielęgnowana przez minimum 7 dni, utrzymująca wilgotność powierzchni. Ekipy często kończą prace wieczorem i zostawiają świeży beton na noc bez polewania. Przy temperaturze 25°C i wietrze powierzchniowe przesychanie sięga 2-3 mm w ciągu kilku godzin. Skutkuje to mikrorysami skurczowymi i obniżeniem wytrzymałości powierzchniowej nawet o 30%.

Kiedy balkon wymaga pozwolenia na budowę, a kiedy wystarczy zgłoszenie

Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) balkon na słupach często wymaga pozwolenia, ponieważ zmienia bryłę budynku i wymaga fundamentów. Zgłoszenie wystarczy w przypadku balkonów wspornikowych o wysięgu do 2 m, które nie naruszają konstrukcji ściany. Każda ingerencja w strop lub fundamenty przesądza o konieczności uzyskania pozwolenia i zatwierdzenia projektu zamiennego.

Warto też pamiętać o przepisach techniczno-budowlanych, w szczególności § 232 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Balkony muszą spełniać wymagania ochrony przeciwpożarowej oraz bezpieczeństwa użytkowania, a ich balustrady muszą osiągać minimum 110 cm wysokości przy wysokości ponad 12 m nad poziomem terenu.

Checklista: 10 punktów kontrolnych przed i po budowie balkonu na słupach

1. Sprawdź klasę betonu minimum C25/30 dla płyty balkonowej, zgodnie z PN-EN 206+A2:2021.
2. Zweryfikuj otulinę zbrojenia dystanse plastikowe co 50-60 cm przy deskowaniu.
3. Wybierz łączniki termoizolacyjne z aprobatą techniczną ITB lub ETA.
4. Zapewnij spadek 1,5-2,5% pomiar niwelatorem, nie „na oko".
5. Wykonaj dylatację obwodową 15-20 mm przy ścianie budynku.
6. Ułóż hydroizolację pod płytą z wywinięciem na ścianę min. 15 cm.
7. Pielęgnuj beton przez 7 dni, polewając co 3-4 godziny w upalne dni.
8. Zamontuj balustradę z atestem, mocowaną do płyty kotwami chemicznymi.
9. Sprawdź odprowadzenie wody rynna lub wpust tarasowy przy krawędzi.
10. Udokumentuj zbrojenie fotografiami przed betonowaniem ułatwi to ewentualne przeglądy.

Kiedy balkon na słupach nie ma sensu technicznego

Balkon na słupach wymaga fundamentów, a te są kosztowne na terenach o wysokim poziomie wód gruntowych. Przy wodzie gruntowej powyżej 1 m wykopy pod stopy fundamentowe wymagają odwodnienia i zabezpieczenia przed naporem wody. W takich warunkach wspornik na belkach stalowych mocowanych do ściany bywa tańszy i szybszy w realizacji.

Nie warto też budować balkonu na słupach przy domach z płyt fundamentowych, gdzie każde przebicie izolacji przeciwwilgociowej zwiększa ryzyko podciągania kapilarnego. Słupy wymagają bowiem kotwienia w płycie, a to oznacza przerwanie ciągłości hydroizolacji. Rozwiązaniem bywają słupy stalowe na płytach kotwowych przykręcanych do fundamentu, co jednak ogranicza nośność do około 3-4 ton na słup.

Źródła danych i norm

Treść artykułu opiera się na następujących regulacjach i dokumentach: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065), PN-EN 206+A2:2021 (beton), PN-EN 1992-1-1 Eurokod 2 (projektowanie konstrukcji żelbetowych), PN-EN ISO 14693 (mostki termiczne), aprobaty techniczne ITB dla łączników termoizolacyjnych (seria KOT). Ceny materiałów i robocizny odzwierciedlają średnie rynkowe z pierwszego kwartału 2024 roku.
