Zbrojenie balkonu wiszącego schemat i zasady, które ratują Twoją budowę

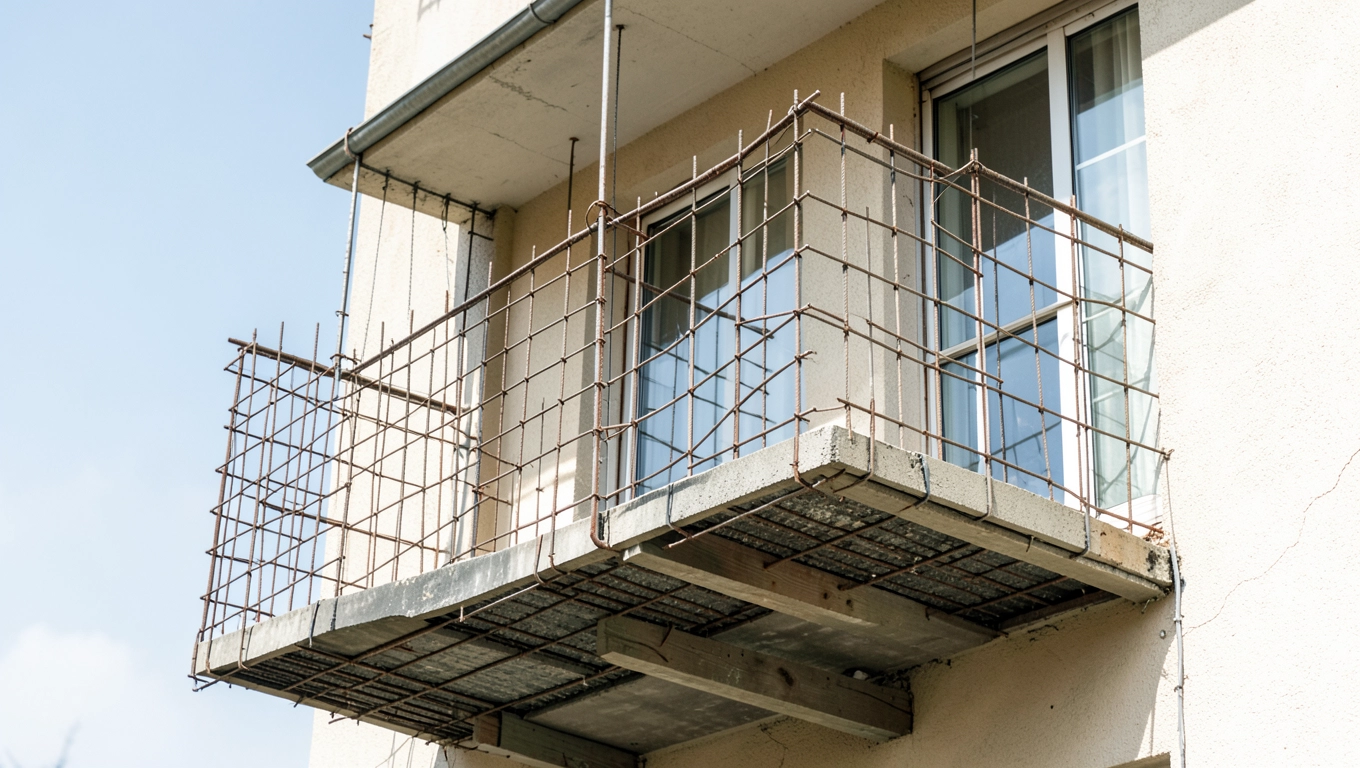

Trzeszcząca płyta, rysa ciągnąca się od narożnika aż po wieniec, woda sącząca się do sąsiada poniżej. Każdy, kto widział skutki źle wykonanego zbrojenia balkonu wiszącego, wie, że nie jest to detal, który wolno zostawić domyślności ekipy. Balkon wspornikowy to jedyny element domu, który utrzymuje się wyłącznie dzięki temu, jak dobrze pręty wchodzą w strop. Bez podparcia słupami, bez podwieszenia na cięgnach, bez żadnej „rezerwy” cały ciężar spoczywa na stali zatopionej w betonie. Jeśli tego nie dopilnujesz, płyta zacznie pracować przy pierwszej zimie, a każda kolejna woda z roztapiającego się śniegu zrobi swoje.

• Jakie pręty i otulina do balkonu wspornikowego
• Kotwienie zbrojenia w wieńcu i stropie Teriva
• Błędy przy zbrojeniu balkonu wiszącego, których nie warto powtarzać
• Kiedy bezwzględnie wezwij konstruktora

Jakie pręty i otulina do balkonu wspornikowego

Dobór stali zaczyna się od klasy, a ta od konsekwencji, z jaką pręt trzyma się betonu. Żebrowana stal B500SP ma na powierzchni rowki, które działają jak kotwica mechaniczna w mieszance C25/30. Gładka A0 drży w otulinie, pozwala się wysunąć pod obciążeniem i dlatego od dawna nie stosuje się jej jako prętów nośnych w płytach.

Średnica prętów głównych zależy od wysięgu. Przy balkonie do 1,2 m wystarcza fi12 w rozstawie co 12-15 cm, przy 1,5 m lepiej przejść na fi14 co 12 cm, a powyżej 1,8 m zwykle pojawia się już fi16. Rozstaw mierzy się w osiach prętów, nie w świetle to częsty błąd pomiarowy na budowie, gdzie ekipa liczy „na oko” między drutami.

Otulina zbrojenia balkonu to nie kosmetyka. Beton chroni stal przed wilgocią i chlorkami z zimowej soli jeśli warstwa ma 2 cm zamiast 3, korozja startuje po kilku sezonach, a rdzawy nalot potrafi rozsadzić otaczający go beton od środka. Podkładki dystansowe z tworzywa układa się co 50-80 cm w obu kierunkach, żeby siatka nie uginała się pod ciężarem betonu w trakcie wylewania.

Pręty rozdzielcze fi8 lub fi10 prowadzi się prostopadle do głównych, od spodu płyty. Ich rola nie polega na przenoszeniu momentu zginającego. Działają jak klatka: rozkładają punktowe obciążenia, przejmują skurcz betonu i zapobiegają powstawaniu rys prostopadłych do prętów głównych.

Klasa betonu C25/30 bywa lekceważona przez wykonawców, którzy na budowie mówią „dwie dwudziestkipiątki”. Domieszka wody zarobowej poniżej 0,5 sprawia, że mieszanka robi się plastyczna i łatwa, ale po stwardnieniu traci 30% wytrzymałości. Konsystencję S3 osiąga się plastyfikatorami, nie wodą.

Kotwienie zbrojenia w wieńcu i stropie Teriva

Siła balkonu wspornikowego rodzi się tam, gdzie pręty wchodzą w wieniec. Kotwienie na długości 40-50 cm mierzonej od lica ściany to minimum, ale diabeł tkwi w kształcie zakończenia. Hak typu L albo C z odcinkiem prostym minimum 15 cm blokuje wyrywanie pręt zaczepia się mechanicznie o beton otaczający hak, a siła rozciągająca przechodzi w docisk. Proste „wejście” bez haka polega wyłącznie na przyczepności, a ta potrafi pęknąć przy pierwszym szoku termicznym.

W stropie Teriva sprawa wygląda inaczej niż na monolitycznej płycie. Pustaki keramzytobetonowe mają wysokość 20-24 cm, a warstwa nadbetonu nad nimi to zazwyczaj 3-4 cm. Sama ta warstwa nie pomieści otuliny dla pręta fi12, dlatego wykonawca musi wyciąć klin w pustaku albo zastosować specjalną płytkę do prętów rozdzielczych. Bez tego pręt leży na pustaku, otulina spada do zera, a korozja zaczyna się już podczas wiązania.

Strop monolityczny bywa prostszy w realizacji, ale ma swoje ograniczenia. Przy wysięgu powyżej 1,5 m sam wieniec nie wystarczy trzeba dołożyć zbrojenie przypodporowe (siatek górnych) na odcinku około 0,5 m od lica ściany. Te dodatkowe pręty przejmują ujemny moment, który pojawia się, gdy balkon ugina się pod śniegiem, a wieniec próbuje go podnieść z drugiej strony.

Balkon wspornikowy to element konstrukcyjny. Każdą zmianę średnicy, rozstawu albo długości kotwienia konsultuj z projektantem z uprawnieniami. Pozorna oszczędność na stali zwraca się po kilku latach jako rysa, przeciek albo konieczność podstemplowania płyty.

Błędy przy zbrojeniu balkonu wiszącego, których nie warto powtarzać

Najczęstsza wpadka to otulina poniżej normy. Na filmach w sieci widać ekipy, które „przydeptują” siatkę w szalunku, żeby schować ją pod powierzchnią betonu. Efekt: po rozszalowaniu widać rdzawe zacieki, a po roku stal pokrywa się łuską. PN-EN 1992-1-1 mówi wprost 2,5 cm dla betonu nienarażonego na chlorki, 3 cm dla strefy zewnętrznej, a balkon wiszący z definicji do tej strefy należy.

Brak dylatacji przy elewacji to drugi grzech budowlany. Płyta balkonowa pracuje termicznie inaczej niż ściana latem nagrzewa się do 50°C, zimą spada poniżej zera. Jeśli beton balkonu styka się bezpośrednio z murem, naprężenia rozsadzają styk i powstaje rysa na całej grubości. Dylatacja z paska styropianu albo taśmy PE o szerokości 1 cm rozwiązuje ten problem w kilka minut, a oszczędza tysiące złotych.

Mieszanie prętów gładkich z żebrowanymi to skutek „oszczędności na resztkach". Stal gładka A0 ma inną wytrzymałość obliczeniową, inne wydłużenie i inną przyczepność. Konstruktor obliczał układ na B500SP podmiana na gładkie druty zmienia wszystkie założenia. Różnica w cenie jest minimalna, a w nośności kolosalna.

Zbyt płytkie zakotwienie w wieńcu wygląda niewinnie do momentu, gdy beton zacznie pękać. Pręt wchodzący na 20 cm zamiast 40 cm ma o połowę mniejszą nośność na wyrywanie, a to oznacza, że balkon trzyma się na połowie zakładanej siły. Pierwsza zima z mokrym śniegiem potrafi domknąć tę różnicę.

Brak zbrojenia przypodporowego górą przy wieńcu to piąty, cichy błąd. Płyta ugina się w dół pod obciążeniem użytkowym, ale jednocześnie wieniec „chce" ją unieść z drugiej strony. Powstaje moment ujemny przy krawędzi stropu pręty górne na odcinku 0,5 m od ściany muszą go przejąć. Bez nich beton w strefie przypodporowej rysuje się już po kilku miesiącach użytkowania.

Odbiór zbrojenia przed betonowaniem to formalność, którą można załatwić w 20 minut, a która ratuje przed kosztowną rozbiórką. Konstruktor przyjeżdża, ogląda siatkę, sprawdza grubość otuliny przymiarem, wpisuje uwagi do dziennika budowy. Brak takiego wpisu oznacza, że cała odpowiedzialność spada na wykonawcę.

Jeśli cokolwiek na budowie nie zgadza się z projektem średnica, rozstaw, długość zakotwienia nie pozwól ekipie „dogadać się na miejscu". Jeden telefon do konstruktora kosztuje mniej niż kucie źle zazbrojonej płyty za dwa lata.

Kiedy bezwzględnie wezwij konstruktora

Wysięg powyżej 1,8 m, ściana osłonowa bez wieńca obwodowego, nietypowy kształt płyty (trójkąt, łuk, narożnik), podejrzenie uszkodzenia istniejącego zbrojenia podczas kucia, każda samowolna zmiana grubości płyty. W tych przypadkach żaden poradnik internetowy nie zastąpi obliczeń. Konstruktor z uprawnieniami potrzebuje zwykle 2-3 dni na weryfikację i kosztuje ułamek tego, co wymiana balkonu.

Wydrukuj tabelę wymiarów i checklistę odbioru przed rozmową z wykonawcą. Jasne liczby na kartce skracają negocjacje i nie pozostawiają pola na „u nas się tak nie robi, bo my wiemy lepiej".

Źródła i normy

PN-EN 1992-1-1 (Eurokod 2) projektowanie konstrukcji z betonu, część 1-1: reguły ogólne i reguły dla budynków. Polska norma przywołana w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225). Wytyczne ITB dotyczące projektowania i wykonywania balkonów oraz loggi w budynkach mieszkalnych. Katalog producentów stropów Teriva (Wienerberger, Konbet) szczegóły dotyczące wycinania pustaków i prowadzenia prętów przez żebra rozdzielcze.
