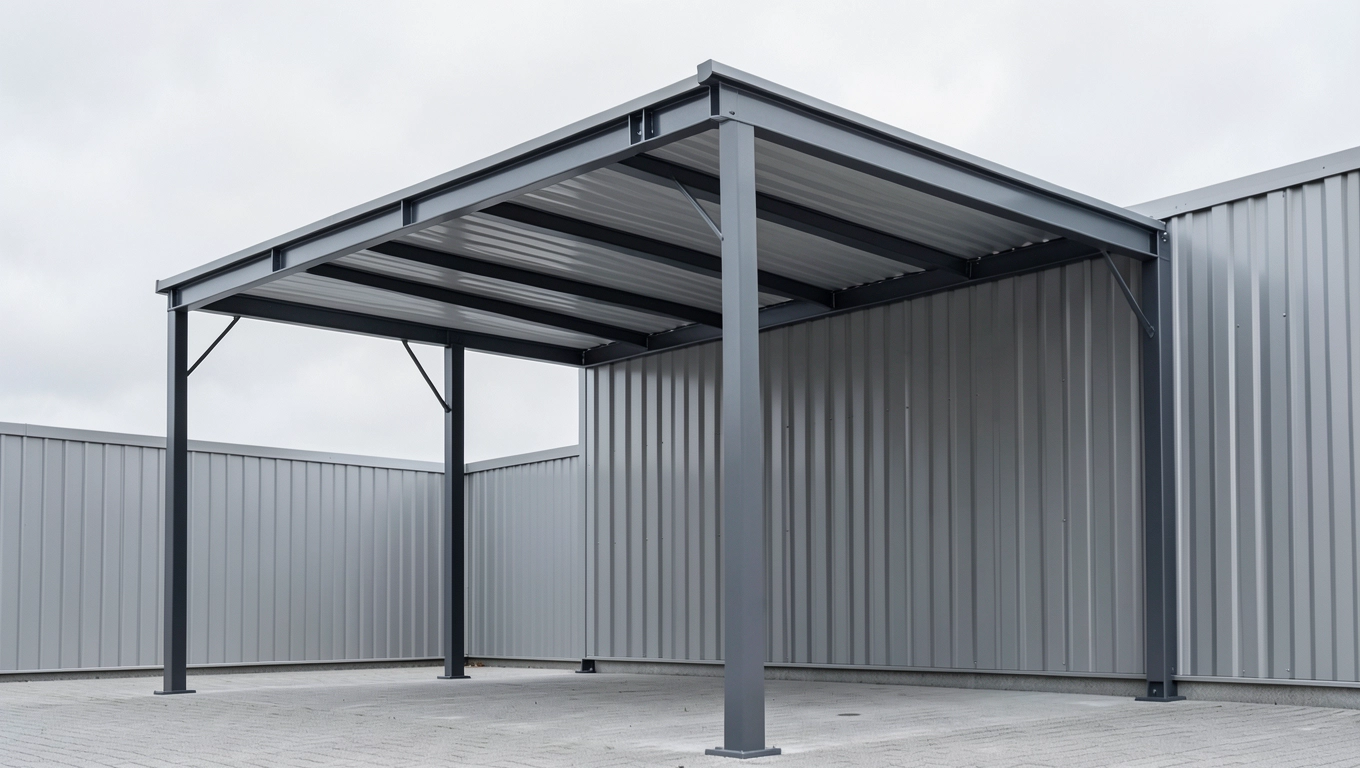

Zadaszenie tarasu konstrukcja metalowa

Każdy, kto spędził choć jedno polskie lato na odkrytym tarasie w połowie lipca, gdy niebo w ciągu kwadransa zmienia kolor na ołowiany, a sielanka przy grillu kończy się pośpieszną ewakuacją mebli ogrodowych wie, że pytanie o zadaszenie tarasu z konstrukcją metalową to nie kaprys estetyczny, lecz kwestia zdroworozsądkowego komfortu. Metal jako szkielet całej struktury wychodzi tu kilka kroków przed drewno i typowe gotowe wiaty z poliwęglanu: pozwala budować smuklejsze, trwalsze i bardziej odporne na wichury przekrycia, przy jednoczesnym zachowaniu lekkości wizualnej, której nie da żaden masywny słup betonowy. Tyle że rynek jest gęsty od propozycji, wymiary katalogowe bywają mylące, a granica między solidną inwestycją na dwie dekady a konstrukcją, która po trzech zimach zacznie korodować w narożnikach, bywa zaskakująco cienka.

• Wybór metalu do konstrukcji zadaszenia tarasu
• Projektowanie metalowej konstrukcji zadaszenia tarasu
• Montaż metalowej konstrukcji zadaszenia tarasu krok po kroku
• Ceny metalowych konstrukcji zadaszeń tarasów
• Konserwacja metalowej konstrukcji zadaszenia tarasu
• Pytania i odpowiedzi Zadaszenie tarasu na konstrukcji metalowej

Wybór metalu do konstrukcji zadaszenia tarasu

Dwa metale dominują w zadaszeniach tarasów: stal ocynkowana ogniowo lub malowana proszkowo oraz aluminium w profilach konstrukcyjnych. Nie są to materiały wymienne każdy z nich zachowuje się inaczej pod obciążeniem, inaczej reaguje na zmienne temperatury i wymaga odmiennego podejścia do projektowania połączeń. Wybór między nimi nie sprowadza się do ceny metra bieżącego, lecz do zrozumienia, jak fizyczne właściwości materiału przekładają się na wieloletnią trwałość całej struktury.

Stal konstrukcyjna ma moduł sprężystości na poziomie około 210 GPa, co oznacza, że pod identycznym obciążeniem śniegiem ugnie się mniej niż aluminium ten sam profil aluminiowy jest trzykrotnie mniej sztywny, bo moduł Younga stopu Al 6060 oscyluje wokół 70 GPa. Konsekwencja jest konkretna: przy rozpiętości powyżej 4 metrów i strefie śniegowej III lub IV (a takie obejmują znaczną część Karpat i Sudetów) przekroje aluminiowych belek muszą być wyraźnie większe niż stalowych, żeby ugiąć się o nie więcej niż 1/200 rozpiętości norma PN-EN 1999-1-1 traktuje to jako granicę estetyczną, nie tylko funkcjonalną. Dla tarasu w górskim domu letniskowym ta różnica może decydować o wyborze materiału jeszcze przed otwarciem cennika.

Aluminium rewanżuje się tam, gdzie stal musi się poddać czyli w kontekście korozji elektrochemicznej i masy własnej. Profil ze stopu 6060 T5 sam się pasywuje: cienka warstwa tlenku glinu zamyka powierzchnię przed wilgocią szczelniej niż jakakolwiek cynkowa warstwa ochronna stali, a ta pasywacja odnawia się samoczynnie nawet po zarysowaniu. Dla tarasu przy basenie lub w strefie nadmorskiej, gdzie w powietrzu unoszą się jony chlorkowe, to rozstrzyga sprawę stal ocynkowana w takich warunkach traci cynk w tempie ponad 10 µm rocznie, podczas gdy anodowane aluminium praktycznie nie reaguje. Masa to z kolei atut przy montażu przy ścianie domu: profil aluminiowy 60×40 mm waży przeciętnie 1,5-1,9 kg/m, stalowy analogiczny trzy do czterech razy więcej, co przenosi się bezpośrednio na obciążenie kotwień ściennych i czas potrzebny do ustawienia rusztowania.

Stal galwanizowana na gorąco zanurzana w kąpieli cynkowej w temperaturze ok. 450°C tworzy warstwę cynku trwale zespoloną z podłożem do głębokości kilku mikrometrów, co diametralnie różni ją od elektrolitycznej ocynki niskotemperaturowej stosowanej w tańszych profilach. Różnicę widać po kilku sezonach w narożnikach spawów: cynk galwaniczny pełza wzdłuż spoin i chroni je, podczas gdy elektrolityczny odpada dokładnie tam, gdzie kąt zmiany geometrii generuje największe naprężenia. Kiedy sprzedawca zapewnia, że konstrukcja jest „ocynkowana", pytanie o metodę ogniowa czy elektrolityczna to nie techniczne snobowanie, lecz sprawdzian, czy za ofertą stoi rzeczywista trwałość.

Malowanie proszkowe stali uzupełnia ochronę cynkową, ale nie zastępuje jej: polimerowa powłoka poliestrowa lub poliuretanowa o grubości 60-80 µm jest barierą mechaniczną, nie elektrochemiczną. Pod rysą powłoka proszkowa nie hamuje korozji robi to wyłącznie cynk pod spodem. Profile malowane proszkowo bez wcześniejszego cynkowania wyglądają świetnie przez pierwsze dwie, może trzy zimy, po czym zaczynają rdzewieć od łączników śrubowych, gdzie powłoka jest zawsze najcieńsza. Dla metalowej konstrukcji zadaszenia tarasu na otwartym powietrzu minimum to cynkowanie ogniowe plus lakier proszkowy każdy z tych elementów osobno stanowi wyłącznie połowę zabezpieczenia.

Projektowanie metalowej konstrukcji zadaszenia tarasu

Projekt zadaszenia zaczyna się od pytania, które większość właścicieli domów odkłada na koniec: ile naprawdę waży śnieg? W strefie obciążenia śniegiem II (okolice Wrocławia, centralna Polska) obliczeniowe obciążenie gruntu wynosi 0,9 kN/m², co po przeliczeniu z kątem połaci i współczynnikiem kształtu dachu daje dla płaskiej wiaty obciążenie obliczeniowe rzędu 1,0-1,2 kN/m². Metr kwadratowy zadaszenia o wymiarach 5×4 m musi więc przenosić siłę odpowiadającą masie 20-24 ton rozłożonej na całą powierzchnię, zanim uwzględni się jeszcze parcie wiatru. To nie jest liczba abstrakcyjna to wymóg, który decyduje o rozstawie słupów, przekrojach belek głównych i klasie śrub kotwiących.

Geometria połaci dachowej wpływa na obciążenie śniegiem bardziej, niż intuicja podpowiada. Dach płaski (kąt nachylenia do 5°) zatrzymuje maksymalne nagromadzenie śniegu, bo grawitacja nie usuwa go skutecznie. Przy nachyleniu 15-30° śnieg zaczyna ześlizgiwać się samoczynnie, redukując obciążenie obliczeniowe o 20-40% według współczynników podanych w normie PN-EN 1991-1-3. Dla aluminiowych zadaszeń tarasów z płytami poliwęglanowymi, gdzie masa własna przekrycia jest minimalna, ta różnica bywa decydująca: połać 20° często pozwala zejść o jeden rozmiar profilu nośnego. Jednak większe nachylenie zwiększa parcie wiatru te dwie siły są wzajemnie sprzężone i projektant musi je optymalizować łącznie, nie osobno.

Zadaszenia przyścienne (przylegające do elewacji) rządzą się swoją logiką statyczną. Górna krawędź konstrukcji przenosi siły na ścianę nośną lub strop za pośrednictwem kotew rozporowych lub chemicznych te drugie, na bazie żywicy epoksydowej lub winyloestrowej, osiągają w betonie klasy C20/25 siłę wyrwania rzędu 15-25 kN na kotwę M12, co w przeliczeniu na rozstaw 80-100 cm daje wystarczający zapas dla typowego zadaszenia. Problem zaczyna się przy ścianach z materiałów porowatych gazobetonu (ytong) czy pustaka ceramicznego gdzie wartości nośności kotew spadają kilkukrotnie i wymagają albo specjalnych kotew iniekcyjnych, albo innego układu sił. Projektant, który projektuje metalowe zadaszenie tarasu bez wglądu w dokumentację techniczną ściany, działa po omacku.

Standardowe wymiary modułowe najczęściej 3×3 m, 3×4 m, 3×5,46 m nie powstały przypadkowo. Odpowiadają typowym rozstawiom słupów optymalizowanym pod dostępne długości handlowe profili: sześciometrowe pręty i rury cięte na pół lub dwie trzecie minimalizują odpady i koszty cięcia. Moduł 5,46 m to z kolei trzy razy 1,82 m standardowy rozstaw płyt poliwęglanowych 2100 mm po obcięciu krawędzi. Kiedy taras ma niestandardową głębokość, np. 4,2 m, projektant może albo zamówić profil niestandardowy (drożej o 25-40%), albo przesunąć słupy i zaakceptować lekki nawis przekrycia co bywa rozwiązaniem korzystnym cieniującym, ale wymaga sprawdzenia wytrzymałości wspornika.

Szczegół, który wyróżnia dobre projekty metalowych zadaszeń tarasów od przeciętnych, to sposób odprowadzenia wody. Grawitacja działa przewidywalnie: woda zawsze szuka najniższego punktu, a jeśli tym punktem okazuje się połączenie profilu z elewacją, korozja zaczyna się kilka lat wcześniej niż planowano. Rynna zintegrowana w profilu kalenicowym rozwiązanie stosowane w profilowanych systemach aluminiowych zbiera wodę zanim dotrze do ściany, kierując ją do rur spustowych o przekroju minimum 50-60 mm². Przy dachu o powierzchni 15 m² i natężeniu deszczu 100 l/(s·ha) charakterystycznym dla polskich nawalnic, przepływ chwilowy wynosi 1,5 l/s to wartość, którą standardowa rynna ogrodowa przetworzy bez przelewania, pod warunkiem że kąt jej nachylenia nie jest mniejszy niż 0,5°.

Połączenie aluminium ze stalą w jednej konstrukcji to pułapka, o której literatura techniczna mówi wprost: para galwaniczna Al-Fe w obecności elektrolitu (czyli zwykłej wody deszczowej) przyspiesza korozję aluminium, szczególnie przy śrubach ze stali nierdzewnej lub ocynkowanej stali wkręcanych bezpośrednio w aluminiowy profil. Mechanizm jest czysto elektrochemiczny aluminium jako metal o niższym potencjale elektrochemicznym (−1,66 V vs. NHE) pełni rolę anody i utlenia się szybciej niż w izolacji. Rozwiązanie jest proste technicznie: podkładki nylonowe lub z EPDM izolujące kontakt metali, uszczelnione dodatkowo preparatem dieletrycznym, przerywają obwód elektryczny. To szczegół montażowy wartości może 50 groszy per śruba, który przedłuża żywotność konstrukcji o lata.

Montaż metalowej konstrukcji zadaszenia tarasu krok po kroku

Montaż zaczyna się nie od pierwszej śruby, lecz od dokładnego sprawdzenia pionowości i poziomości elewacji, do której zadaszenie ma przylegać. Ściany domów zwłaszcza starszych, sprzed ery szczegółowych kontroli budowlanych bywają odchylone od pionu o 10-20 mm na wysokości metra, co przy zadaszeniu szerokości 5 m przekłada się na odkształcenie rzędu 5 cm w poziomie, jeśli nie skompensuje się go w fazie trasowania. Magnetyczny poziomnik laserowy (klasa dokładności II, błąd ≤ ±0,3 mm/m) eliminuje ten problem szybciej niż tradycyjna łata z poziomnicą, bo robi to jednocześnie w dwóch osiach. Czas zainwestowany w dokładne wytyczenie osi symetrii całej konstrukcji zwraca się jako brak konieczności klinowania słupów.

Fundamenty pod słupy wolnostojące wymagają decyzji wcześniej niż zakup materiałów: stopa betonowa czy kotwienie w istniejącej nawierzchni tarasu? Dla słupa przenoszącego obciążenie pionowe do 10 kN wystarczy stopa o wymiarach 40×40×50 cm z betonu C20/25, ale taras wyłożony płytami granitowymi zwykle takich stóp nie ma. Wówczas kotwienie chemiczne w wywierconych otworach staje się jedyną opcją pod warunkiem że płyta betonowa pod płytkami ma co najmniej 15 cm grubości i brak spękań w strefie nawiercania. Kotwa chemiczna M16 w betonie C25/30 przy głębokości osadzenia 125 mm osiąga obliczeniową nośność na wyrwanie około 22 kN, co z trzykrotnym współczynnikiem bezpieczeństwa daje dopuszczalne obciążenie 7,3 kN para dla typowego słupa nośnego.

Kolejność montażu profili ma swój rytm, który wynika z mechaniki, nie z przyzwyczajeń. Najpierw montuje się belkę ścienną (listwę montażową) na elewacji, potem słupy a nie odwrotnie. Powód jest prosty: słupy ustawione przed zamontowaniem listwy ściennej mają jeden punkt podparcia, co sprawia, że podczas korekty pozycji listwy trzeba cofać całą geometrię. Listwa ścienna przykręcona najpierw staje się bazą referencyjną: od niej odmierza się dokładny rozstaw słupów w poziomie i pionowym odchyleniu. Każdy słup powinien być tymczasowo usztywniony ukośnym wspornikiem przed zwolnieniem ucisku dłoni właśnie po to, żeby ustawienie utrwalone poziomnicą nie zmieniło się w momencie przykręcania kolejnego elementu.

Główne belki nośne, łączące słupy z listwą ścienną, muszą mieć minimalny spadek ku zewnętrznej krawędzi na poziomie 2-3% 2 cm na metr głębokości. Poniżej tego progu woda na przekryciu z poliwęglanu lub blachy trapezowej tworzy zastoiska, które zimą stają się lokalnym akumulatorem lodu. Lód rozszerzający się w temperaturze −10°C generuje ciśnienie do 90 MPa to wystarczy, by rozsadzić spoinę klejową w poliwęglanie lub wypchnąć uszczelkę EPDM z rowka profilu aluminiowego. Kąt nachylenia kontroluje się poziomicą cyfrową z rozdzielczością 0,1° lub sznurkiem z odważnikiem mierniczym po obu końcach belki.

Przekrycie poliwęglan komorowy, lita płyta z polikarbonatu czy blacha trapezowa mocuje się zawsze przez podkładki poszerzone z EPDM, nigdy metalowymi krawędziami bezpośrednio do profilu. Podkładka EPDM o twardości Shore A 60-70 kompensuje różnice rozszerzalności termicznej: poliwęglan ma współczynnik α = 65×10⁻⁶/K, aluminium α = 23×10⁻⁶/K przy długości arkusza 5 m i różnicy temperatur lato/zima wynoszącej 70°C, różnica wydłużenia sięga 14,7 mm. Otwory montażowe w poliwęglanie powinny być o 3-4 mm szersze niż trzpień śruby właśnie po to, żeby płyta mogła swobodnie pracować termicznie bez naprężeń wewnętrznych powodujących pęknięcia promieniowe wokół kotwy.

Po skończonym montażu, zanim taras wróci do użytku, każde połączenie śrubowe wymaga weryfikacji momentem klucza dynamometrycznego. Śruba M10 ze stali A2 powinna być dokręcona momentem 35-40 Nm mniej pozostawia luz termiczny, który zimą przemienia się w mikroruchy luźniące połączenie; więcej prowadzi do zgniecenia podkładki EPDM i utraty jej właściwości uszczelniających. To zajmuje godzinę przy typowej konstrukcji na 20 m², a chroni przed typową przyczyną awarii zadaszeń, którą jest nie korozja czy wiatr, lecz stopniowe poluzowanie połączeń pod wpływem cyklicznego rozszerzania termicznego przez kolejne sezony.

Ceny metalowych konstrukcji zadaszeń tarasów

Metalowe zadaszenia tarasów zajmują szeroki przedział cenowy, a rozbieżności między ofertami na 2 500 a 9 000 zł za identyczny na pierwszy rzut oka wymiar nie biorą się z zachłanności sprzedawców biorą się z niewidocznych różnic w specyfikacji materiałowej. Zadaszenie stalowe w wymiarze 3×4 m z przekryciem poliwęglanowym 10 mm to koszt rzędu 2 400-3 500 zł za sam materiał (profile, łączniki, przekrycie, uszczelki), przy założeniu ocynkowania ogniowego i powłoki proszkowej. Analogiczna konstrukcja z systemowych profili aluminiowych tego samego rozmiaru kosztuje 3 800-5 200 zł różnica odpowiada wyższym kosztom wytłaczania profili aluminiowych i anodowania bądź lakierowania.

Przy powierzchni 5×5 m (25 m²) koszty materiałowe zadaszenia metalowego zaczynają się od około 5 500 zł za wariant stalowy i 8 000-11 000 zł za aluminiowy, ale te widełki zakładają standardowe strefy śniegowe i nachylenie ok. 15°. Przejście do strefy III lub IV Podhale, Bieszczady, część Sudetów wymusza grubsze profile nośne, co podnosi koszt materiałowy stali o 15-25%, aluminium o 20-35%. Ceny te nie obejmują robocizny, która dla typowego montażu przy ścianie domu, na istniejącym tarasie z wylewką, wynosi 100-160 zł/m² przy ekipie dwuosobowej czyli od 1 500 do 4 000 zł w zależności od skomplikowania geometrii i dostępności miejsca.

Gotowe zestawy modułowe sprzedawane jako kompletne pakiety „cięte na wymiar" mają swoją logikę cenową opartą na ekonomii serii. Producent rozkrawa profile maszynowo, a odpad wlicza w cenę wszystkich zamówień, więc kupujący płaci nieco powyżej kosztu materiałowego, ale unika kosztów projektu i cięcia warsztatowego. Za zestaw 3×5,46 m z aluminiowymi profilami, płytą poliwęglanową 16 mm komorową i kompletem łączników można zapłacić 4 500-7 000 zł rozbieżność zależy od grubości ścianek profili (2 mm vs. 3 mm) i rodzaju przekrycia. Ta pozornie mała różnica grubości ścianki to wzrost momentu bezwładności przekroju o 35-40%, co bezpośrednio przekłada się na ugięcie pod obciążeniem śniegiem.

Koszt całkowity materiał plus montaż plus kotwienia chemiczne dla tarasu 4×5 m (20 m²) w wariancie aluminiowym mieści się zazwyczaj w przedziale 12 000-18 000 zł. To kwota porównywalna z solidną pergolą drewnianą, ale przy diametralnie różnej trwałości: drewno bez corocznej impregnacji po 10 latach wymaga wymiany elementów nośnych, metal dobrze zabezpieczony nie zmienia właściwości przez 25-30 lat. Kalkulacja opłacalności jest więc kwestią horyzontu czasowego przy działce z domem letnim, odwiedzanym sezonowo, niższy koszt wejściowy drewna bywa racjonalny; przy domu całorocznym z intensywnie używanym tarasem metal jest inwestycją z przewidywalną stopą zwrotu.

Przy zamówieniach gotowych zestawów modułowych warto zweryfikować, czy podana cena obejmuje komplet łączników i uszczelnień część ofert wycenia sam szkielet i przekrycie, pomijając kotwy ścienne, śruby fundamentowe i uszczelki EPDM, które przy zamówieniu osobnym potrafią podnieść koszt o 8-15%.

Konserwacja metalowej konstrukcji zadaszenia tarasu

Aluminium zachowuje się inaczej niż większość metali nie rdzewieje w potocznym sensie, nie łuszczy się, nie oddaje charakterystycznego rdzawego zacieku na beton. Przez to łatwo ulec przekonaniu, że nie wymaga żadnej konserwacji. Tymczasem warstwa anodowa (Al₂O₃) o grubości 10-25 µm, choć chemicznie bierna, jest mechanicznie krucha i przepuszczalna dla chlorków przy pH poniżej 4 lub powyżej 8,5 a deszcz kwaśny w pobliżu dużych miast ma pH 4,0-5,5. Regularne mycie profilem aluminiowym raz na sezon wodą z dodatkiem pH-neutralnego detergentu usuwa solę, pyłki i cząstki przemysłowe zanim zdążą reagować z tlenkiem glinu, zachowując warstwę ochronną w stanie sprawnym.

Stal lakierowana proszkowo wymaga innego protokołu. Powłoka poliestrowa starzeje się fotochemicznie pod wpływem UV wiązania C=O w łańcuchu polimerowym ulegają fotoutlenianiu, co prowadzi do kredowania powierzchni: matowej, pylastej faktury, po której woda nie spływa, lecz wsiąka. Ten mechanizm zaczyna być widoczny po 6-8 latach intensywnego nasłonecznienia w orientacji południowej. Renowacja polega na odtłuszczeniu, delikatnym przeszlifowaniu kredującej warstwy papierem P400 i naniesieniu lakieru poliuretanowego w sprayu lub wałkiem grubość warstwy 40-60 µm, bez przekraczania 80 µm, bo gruba powłoka pęka przy odkształceniach termicznych profilu. Nie trzeba tego robić co rok; wystarczy co 5-7 lat, gdy kredowanie staje się widoczne.

Połączenia śrubowe a jest ich w typowej konstrukcji 60-120 sztuk wymagają przeglądu raz na dwa sezony. Moment dokręcenia zanika stopniowo wskutek relaksacji materiału (pełzania metalu pod długotrwałym naprężeniem) i cyklicznego rozszerzania termicznego: profile aluminiowe o długości 5 m wydłużają się o 8 mm między zimą (−15°C) a latem (+40°C), co przy usztywnionej śrubie generuje cykliczne naprężenia rozluźniające. Dokręcenie momentem nominalnym zajmuje 30-45 minut na całą konstrukcję przy użyciu klucza dynamometrycznego; pominięcie tego przeglądu przez trzy-cztery sezony prowadzi do wybicia otworów w profilu, co wymaga już nie przeglądu, lecz wymiany elementu.

Uszczelka EPDM między przekryciem a profilem aluminiowym to element, który większość właścicieli pomija w konserwacji, bo jest niewidoczna. Guma EPDM starzeje się w tempie uzależnionym od ekspozycji na ozon i UV: po 8-12 latach traci elastyczność, krusząc się przy rozciąganiu twardość Shore A wzrasta z ok. 65 do ponad 85, co oznacza brak zdolności do kompensacji rozszerzalności termicznej przekrycia. Wizualnym sygnałem degradacji jest pojawienie się drobnych spękań na krawędziach uszczelki, widocznych po podniesieniu krawędzi płyty poliwęglanowej. Wymiana uszczelki EPDM o długości 5 m kosztuje 30-60 zł materiałów i godzinę pracy odkładana o kolejne sezony prowadzi do rozszczelnienia i kondensatu kapającego z profili na teren tarasu.

Ciśnieniowego myjnika zarówno w trybie zimnym, jak gorącym nie należy stosować na profilach aluminiowych malowanych proszkowo i na poliwęglanie komorowym. Strumień pod ciśnieniem powyżej 50 barów wdziera się w rowki profilu, wymywa uszczelki i niszczy kanaliki komórowe poliwęglanu od krawędzi, skracając jego żywotność o 30-40%. Mycie miękką gąbką i detergentem pH-neutralnym usuwa zanieczyszczenia równie skutecznie, bez ryzyka mikrouszkodzeń.

Zima przynosi jedno szczególne zagrożenie: zmrożony śnieg, który zastyga na połaci jako kompaktowa warstwa lodu, jest usuwany przez właścicieli narzędziami, które niszczą powłoki. Łopata metalowa zarysowuje poliwęglan i lakier proszkowy do podłoża, tworząc gotowe ścieżki korozji. Miotła nylonowa lub gumowa zamiata śnieg bez kontaktu twardej krawędzi z powierzchnią, a przy locie przymarzniętym ciepła woda lana od krawędzi profilu, nie kipiątek, bo gwałtowny gradient temperatury crackuje poliwęglan. Zadaszenie tarasu z metalową konstrukcją zaprojektowane z właściwym kątem nachylenia połaci powyżej 15° znacząco redukuje problem z samego założenia: większość śniegu ześlizguje się samoistnie, zanim zdąży się przekształcić w problem wymagający interwencji.

Pytania i odpowiedzi Zadaszenie tarasu na konstrukcji metalowej
