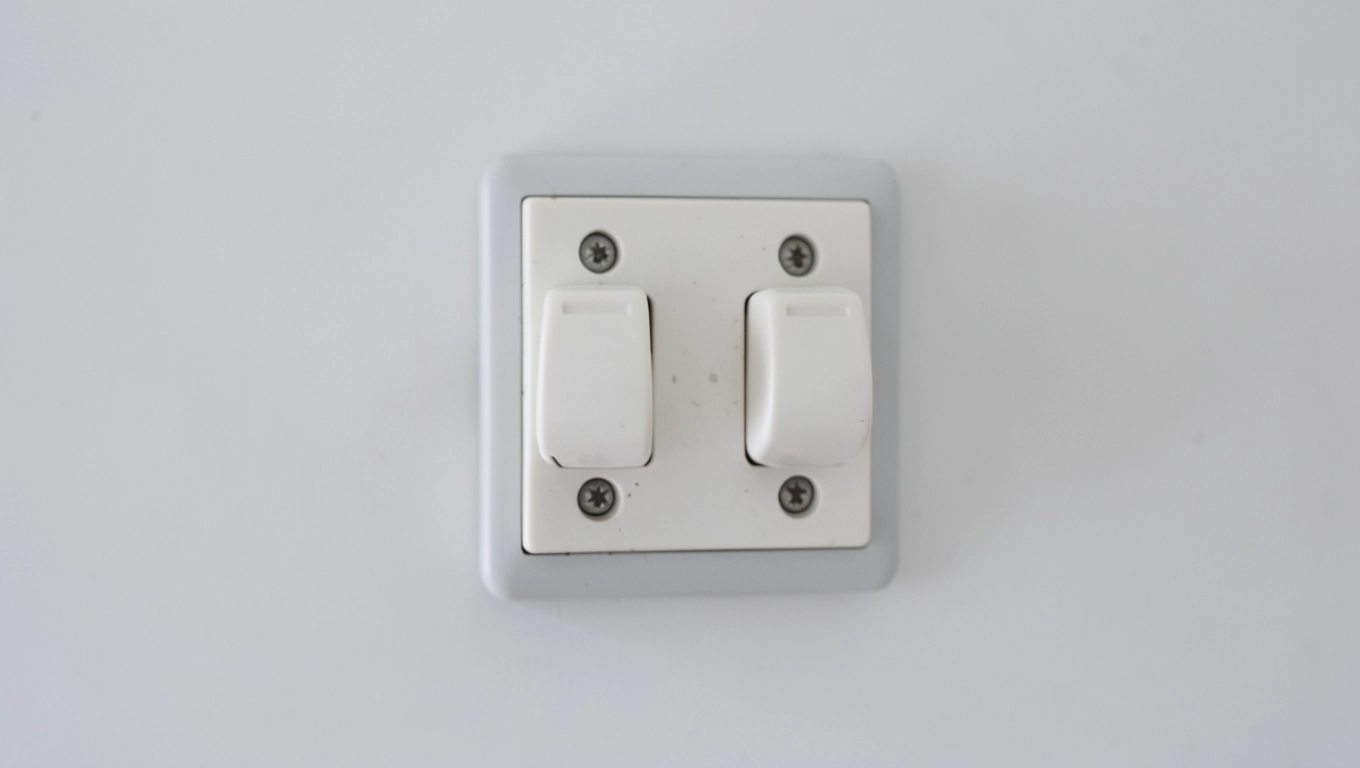

Wyłącznik schodowy i zwykły w jednym: co wybrać?

Wyłącznik schodowy a zwykły: kluczowe różnice

Zwykły łącznik oświetleniowy ma dwa zaciski i jedno zadanie: zamknąć lub otworzyć obwód fazowy, gdy naciśniesz klawisz. Wyłącznik schodowy posiada trzy zaciski, z czego jeden oznaczony jest jako L (lub COM), a dwa pozostałe to wyjścia oznaczone strzałkami nazywane korespondencyjnymi. Dzięki temu potrafi przerzucić fazę na jedną z dwóch ścieżek, co pozwala sterować jedną lampą z dwóch różnych miejsc.

• Wyłącznik schodowy a zwykły: kluczowe różnice
• Wyłącznik schodowy, krzyżowy i świecznikowy: trzy różne role
• Schemat podłączenia wyłącznika schodowego
• Wyłącznik schodowy z funkcją zwykłą: jak to zrobić prawidłowo
• Kiedy wybrać podwójny wyłącznik schodowy?
• Dobór do pomieszczenia: praktyczna ściągawka
• Nowoczesne warianty: podświetlenie, dotyk, smart home
• Najczęstsze błędy montażowe

Fizycznie w środku klawisza schodowego znajduje się mechanizm przełączający (ang. changeover switch), a nie zwykły styk NO (normalnie otwarty). To znaczy, że prąd fazowy wpadający na zacisk L wychodzi zawsze jednym z dwóch wyjść, a pozycja klawisza decyduje, którym. Stąd bierze się możliwość logiki „kto pierwszy wchodzi, ten zapala, kto ostatni wychodzi, ten gasi”.

Różnica widać też w instalacji. Przy klasycznym łączniku potrzebujesz dwóch przewodów między puszką a lampą. Przy schodowym dochodzą dwa przewody korespondencyjne biegnące między obydwoma łącznikami. W praktyce montażowej oznacza to jedną dodatkową żyłę w kablu, co na etapie projektowania domu trzeba uwzględnić, a przy remoncie mieszkania wymaga poprowadzenia peszelu lub wymiany okablowania.

Zastosowanie wynika wprost z konstrukcji. Wyłącznik schodowy sprawdza się wszędzie, gdzie użytkownik wchodzi i wychodzi z pomieszczenia różnymi drogami: schody, korytarz, przejście między salonem a sypialnią, garderoba z dwoma wejściami. Łącznik zwykły obsługuje natomiast typowe pokoje, kuchnię, łazienkę, czyli miejsca z jednym wejściem i jednym miejscem sterowania.

Warto pamiętać o normie PN-HD 60364, która reguluje projektowanie instalacji elektrycznych niskiego napięcia. Mówi ona między innymi, że łączniki oświetleniowe powinny przerywać przewód fazowy, a nie neutralny, co ma znaczenie przy bezpieczeństwie serwisu.

Wyłącznik schodowy, krzyżowy i świecznikowy: trzy różne role

Gdy powyżej dwóch punktów sterowania, sam schodowy nie wystarczy. Potrzebny jest wtedy łącznik krzyżowy. Jego mechanizm ma cztery zaciski: dwa wejściowe i dwa wyjściowe, a wewnątrz krzyżuje połączenia. Wpięty w środek układu pozwala sterować tą samą lampą z trzeciego, czwartego i kolejnych miejsc. Schemat wygląda wtedy: schodowy krzyżowy schodowy, z możliwością dostawienia kolejnych krzyżowych pomiędzy nimi.

Wyłącznik krzyżowy nigdy nie pracuje samodzielnie. Bez dwóch schodowych na końcach obwodu nie ma fizycznego punktu odniesienia dla fazy. To najczęstszy błąd początkujących: próba podłączenia lampy bezpośrednio do krzyżowego kończy się brakiem reakcji na klawisz.

Zupełnie inną funkcję pełni łącznik świecznikowy (nazywany też podwójnym). Ma dwa niezależne obwody obsługiwane z jednego miejsca, a jego zaciski to tak naprawdę dwa klasyczne łączniki zwykłe w jednej obudowie. Steruje więc dwoma lampami niezależnie, ale wyłącznie z jednej lokalizacji, na przykład kinkietem i żyrandolem w salonie.

Ceny orientacyjne mechanizmów w popularnych seriach osprzętu kształtują się następująco: łącznik zwykły od 18 do 35 zł, schodowy od 28 do 55 zł, krzyżowy od 45 do 90 zł, świecznikowy od 40 do 80 zł. Do tego dochodzi koszt ramki (od 8 do 45 zł) oraz klawisza (od 6 do 25 zł). Pełny zestaw w jednym punkcie to zwykle wydatek rzędu 30-120 zł netto, w zależności od serii designerskiej lub standardowej.

Schemat podłączenia wyłącznika schodowego

Najprostszy obwód dwupunktowy wymaga trzech żył w kablu łącznikowym. Z rozdzielni wychodzi przewód fazowy (kolor brązowy lub czarny, zgodnie z PN-EN 60446) i trafia na zacisk L pierwszego łącznika schodowego. Z dwóch zacisków wyjściowych biegną dwa przewody korespondencyjne (zwykle szary i czarny) do drugiego łącznika.

Z zacisku L drugiego łącznika schodowego wychodzi przewód fazowy przełączany, prowadzący do oprawy oświetleniowej. Powrotna droga prądu zamyka się przez przewód neutralny (niebieski) i ochronny PE (żółto-zielony), idące bezpośrednio z rozdzielni do lampy. Wyłącznik steruje wyłącznie fazą, co zapewnia bezpieczeństwo przy wymianie żarówki.

Schemat trzypunktowy różni się obecnością łącznika krzyżowego w środku. Dwa przewody korespondencyjne wchodzą w jego zaciski wejściowe, dwa wychodzą z wyjściowych, w środku następuje skrzyżowanie torów. Całość nadal pracuje z fazą biegnącą przez pierwszy schodowy, a wracającą do lampy przez ostatni schodowy.

Przy montażu w starszych budynkach, gdzie nie ma przewodu korespondencyjnego, pozostają dwa rozwiązania. Pierwsze to kucie ścian i prowadzenie nowego peszelu z trzema żyłami. Drugie to zastosowanie bezprzewodowych łączników smart, które komunikują się radiowo (868 MHz, Zigbee, Wi-Fi) z modułem wykonawczym przy lampie. W takim układzie stary łącznik zwykły można zastąpić nadajnikiem bateryjnym, bez kucia.

Wyłącznik schodowy z funkcją zwykłą: jak to zrobić prawidłowo

Zdarza się, że planujesz remont i kupujesz osprzęt schodowy, bo myślisz o przyszłej rozbudowie. Albo odwrotnie: w nowej instalacji kładziesz schodowy, ale na razie chcesz sterować jedną lampą z jednego miejsca, na przykład w małej sypialni zanim dobudujesz garderobę. W obu przypadkach wyłącznik schodowy może pracować jako zwykły.

Sposób jest prosty i wynika z jego budowy. Fazę z rozdzielni podłączasz do zacisku L/COM. Wyjście na lampę wpinasz w jeden z zacisków korespondencyjnych, na przykład lewy. Drugi zacisk korespondencyjny pozostaje wolny, ale jego końcówkę trzeba zaizolować koszulką termokurczliwą lub taśmą izolacyjną, bo inaczej będzie świecił napięciem przy odłożeniu klawisza.

Dlaczego to działa? Mechanizm changeover cały czas łączy zacisk L z jednym z wyjść. Niewykorzystane wyjście wisi w powietrzu, więc nie wpływa na obwód. Gdybyś kiedyś chciał dołożyć drugi punkt sterowania, wystarczy doprowadzić przewód korespondencyjny z tego zacisku do drugiego łącznika schodowego, bez przerabiania rozdzielni.

Praca przy napięciu 230 V grozi porażeniem, które w warunkach domowych bywa śmiertelne. Przed otwarciem puszki zawsze wyłącz napięcie w rozdzielni i sprawdź próbnikiem, czy faktycznie zniknęło. Jeśli nie czujesz się pewnie, zleć montaż elektrykowi z uprawnieniami SEP do 1 kV.

Kiedy wybrać podwójny wyłącznik schodowy?

Nazwa bywa myląca, bo w branży podwójny wyłącznik schodowy oznacza wariant świecznikowy, a nie dwa schodowe obok siebie. W ramce wielokrotnej można oczywiście zamontować dwa mechanizmy schodowe obok siebie i sterować wtedy dwoma niezależnymi lampami, każdą z dwóch miejsc. To rozwiązanie dla naprawdę rozbudowanych wnętrz.

Typowy scenariusz wygląda tak: na piętrze domu masz korytarz, z którego wchodzisz do sypialni oraz do łazienki. Chcesz gasić i zapalać światło korytarzowe z trzech miejsc: od dołu schodów, z końca korytarza i z sypialni. Wtedy w sypialni montujesz łącznik krzyżowy obok zwykłego zacisku do jej własnego żyrandola, co od razu daje ci moduł dwupolowy.

Drugi scenariusz to sypialnia z żyrandolem i kinkietem przy łóżku. Tu świecznikowy jest naturalnym wyborem, bo oba światła gasisz jednym klawiszem w szafce nocnej i zapalasz niezależnie od wejścia. Schodowy nie ma tu zastosowania, bo nie ma sensu sterować kinkietem z dwóch stron.

Dobór do pomieszczenia: praktyczna ściągawka

• Schody jednobiegowe: 2× schodowy, zacisk L na dole i górze.
• Korytarz z wejściem po środku: 2× schodowy na obu końcach.
• Sypialnia z garderobą: 2× schodowy przy drzwiach wejściowych i garderoby.
• Dom piętrowy z długim korytarzem na piętrze: 2× schodowy + N× krzyżowy, zależnie od liczby drzwi.
• Salon z żyrandolem i kinkietem: 1× świecznikowy przy drzwiach plus opcjonalnie drugi przy kanapie.
• Łazienka z lustrem podświetlanym: 1× zwykły lub świecznikowy, zależnie od liczby stref.

W mieszkaniu 60 m² najczęściej wystarczą cztery łączniki schodowe (korytarz, przejście między pokojami, przy dwóch sypialniach) plus dwa świecznikowe w salonie. W domu 150 m² na piętrze potrzebujesz już dwóch łączników krzyżowych, by sensownie obsłużyć hol i korytarz z wieloma drzwiami.

Nowoczesne warianty: podświetlenie, dotyk, smart home

Wyłącznik schodowy z neonówką lub diodą LED w klawiszu to klasyka, która ułatwia lokalizację w ciemności. Lampka pobiera około 0,5-1 mA, co w przypadku oświetlenia LED może powodować delikatne migotanie przy wyłączonym stanie. Rozwiązaniem jest podpięcie w lampie kondensatora tłumiącego lub wybór łącznika z podświetleniem przystosowanym do LED, oznaczonego symbolem kompatybilności.

Dotykowe panele szklane działają na zasadzie pojemnościowej, wykrywając zbliżenie palca. Wymagają zasilania fazowego i neutralnego w puszce, więc w starszych instalacjach trzeba dodać przewód N, bo tradycyjnie w puszce bywa tylko faza. Mechanicznie pracują cicho, nie mają elementów ruchomych, więc żywotność szacuje się na ponad 100 000 cykli.

Smart home otwiera zupełnie nowe możliwości. Moduł Zigbee 3.0 wpinany za łącznikiem pozwala sterować oświetleniem z aplikacji, scenariuszy i asystenta głosowego. Tuya oferuje gotowe zestawy z bramką, a Matter standaryzuje komunikację między ekosystemami Apple Home, Google Home i Amazon Alexa. Przy takim rozwiązaniu fizyczny łącznik schodowy może pozostać, a w puszce pojawia się dodatkowy moduł wykonawczy.

Bezprzewodowe łączniki bateryjne pracują nawet 2-3 lata na jednej baterii CR2032, a komunikacja w paśmie 868 MHz lub Zigbee zapewnia zasięg do 30 m w otwartej przestrzeni. To ratunek w remontach, gdzie nie da się kuć ścian, a użytkownik chce mieć drugi punkt sterowania.

Najczęstsze błędy montażowe

Pomylenie zacisku L z wyjściem korespondencyjnym. Łącznik wtedy niby działa, ale przepięcie wraca przez wyjście zamiast przez fazę, co w starszych instalacjach bez PE grozi niebezpiecznym napięciem na obudowie. Zawsze kontroluj oznaczenia producenta i mierz próbnikiem.

Brak przewodu ochronnego PE w puszce przy lampie. W instalacjach z lat 70. i 80. bywa, że PE w ogóle nie było prowadzone. Dołożenie oprawy metalowej wymaga wtedy modernizacji, bo podłączenie obudowy lampy do neutralnego zamiast ochronnego to klasyczny błąd skutkujący porażeniem przy przerwie w PEN.

Skręcanie przewodów bez złączek. Normy PN-EN 60998 dopuszczają skręt, ale w praktyce WAGO 221 lub podobne złączki zapewniają stabilne połączenie, które nie luzuje się przy cyklicznych wstrząsach i zmianach temperatury. W puszce schodowej krzyżuje się od trzech do pięciu przewodów, więc bałagan przy skręcaniu jest realny.

Brak miejsca w puszce dla dodatkowych przewodów. Standardowa puszka fi 60 ma ograniczoną objętość, a przy schodowym wpadają cztery przewody: faza zasilająca, dwa korespondencyjne, faza do lampy. Przy głębokiej puszce fi 68 zostaje trochę powietrza, przy płytkiej fi 60 wszystko się gniecie.

Stosowanie łącznika krzyżowego bez schodowych na końcach. Jak już wspomniano, krzyżowy sam z siebie nie ma biegunowości, więc bez zewnętrznego odniesienia fazy nie zadziała. To typowy błąd widywany w amatorskich próbach rozbudowy.

Przed wyjściem do hurtowni warto spisać sobie krótką listę. Po pierwsze, określ liczbę punktów sterowania dla każdego obwodu. Po drugie, sprawdź, czy w puszkach masz wystarczająco żył. Po trzecie, dobierz serię osprzętu do ramek już istniejących, jeśli montujesz w remontowanym mieszkaniu.

W ofercie hurtowni elektrycznej znajdziesz mechanizmy schodowe, krzyżowe, świecznikowe i zwykłe w seriach od budżetowych po designerskie. Serie świecznikowe i podświetlane są dostępne w tych samych liniach stylistycznych, co zwykłe łączniki, więc łatwo zachować spójność wizualną. Warto zapytać o zestawy z ramką wielokrotną, bo pozwalają zmieścić dwa niezależne mechanizmy w jednej puszce.

Jeśli planujesz smart home, od razu kupuj moduły wykonawcze kompatybilne z Twoją bramką oraz łączniki bateryjne do lokalizacji, w których nie ma przewodu korespondencyjnego. Czujniki ruchu PIR z automatyką zmierzchową świetnie sprawdzają się w korytarzach, redukując potrzebę ręcznego sterowania.

Przy zakupach zwróć uwagę na prąd znamionowy mechanizmu. Standardowo 10 AX (10 A przy obciążeniu rezystancyjnym i indukcyjnym) wystarczy dla typowych obwodów oświetleniowych, ale przy taśmach LED i starszych halogenach lepiej sięgać po 16 AX, gdzie mechanizm ma wzmocniony styk. Stopień ochrony IP20 wystarczy w suchych wnętrzach, IP44 trzeba zastosować w łazienkach strefy 2.

Szeroki wybór osprzętu schodowego, krzyżowego, podświetlanego i smart znajdziesz w hurtowni elektrycznej, gdzie kupują zarówno instalatorzy, jak i inwestorzy indywidualni. Doradcy pomogą dobrać serię pasującą do istniejących ramek, a przy większych zamówieniach można liczyć na rabaty ilościowe.

Źródła danych i norm: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60446 (Oznaczenia przewodów izolowanych), PN-EN 60998 (Złączki do przewodów miedzianych), PN-EN 60669-1 (Łączniki do instalacji domowych i podobnych). Dodatkowe informacje o uprawnieniach SEP oraz zasadach BHP przy pracach elektrycznych publikuje Stowarzyszenie Elektryków Polskich (sep.com.pl) oraz Państwowa Inspekcja Pracy (pip.gov.pl).
