Rolety podtynkowe: jakie wymiary skrzynek naprawdę pasują do Twojego okna?

Jak zmierzyć okno przed wyborem skrzynki podtynkowej

Rolety zewnętrzne podtynkowe wymiary skrzynek determinują na etapie projektu elewacji. Zanim ekipa zamknie ościeże, trzeba wiedzieć, ile miejsca zajmie obudowa. Pomiar wykonuje się po osadzeniu okna, ale przed położeniem tynku zewnętrznego. To okno czasowe, w którym decyduje się komfort na lata.

• Jak zmierzyć okno przed wyborem skrzynki podtynkowej
• Standardowe wymiary skrzynek i prowadnic do rolet podtynkowych
• Skrzynka podtynkowa do nowego domu na co zwrócić uwagę?
• Rolety podtynkowe vs inne systemy porównanie praktyczne
• Montaż krok po kroku co widać na budowie
• Checklista przed złożeniem zamówienia

Mierzysz trzy wartości: szerokość światła ościeży (L), wysokość od parapetu do nadproża (H) oraz głębokość muru w miejscu planowanej skrzynki. Prowadnice wymagają min. 53 mm po obu stronach, listwa dolna 51 mm. Te liczby nie są przypadkowe. Aluminium pancerza rozpręża się pod wpływem ciepła, a 51 mm to minimum gwarantujące stabilność przy wietrze do 120 km/h.

Do pomiaru L i H używaj taśmy stalowej, nie zwijanej mieszczarskiej z targu. Różnica 2 mm na 2 m szerokości potrafi przekreślić cały montaż. Pamiętaj o luce na pianę montażową: po 5 mm z każdej strony to obowiązkowy margines. Skrzynka musi wejść w otwór z tolerancją 3-5 mm na fugę.

Jeśli budujesz dom energooszczędny, zaplanuj skrzynkę razem z ciepłą zabudową okna. System podtynkowy pozwala przenieść izolację termiczną bez mostków cieplnych. To element domu pasywnego, nie dodatek dekoracyjny.

Karta techniczna producenta podaje minimalną powierzchnię wyceny 1 m². W praktyce roleta o wymiarach 800×1500 mm kosztuje tyle, co 1,2 m² modelowej ceny. To nie błąd rachunkowy. Producent zabezpiecza się przed zbyt małymi elementami, które wymagają więcej pracy ręcznej niż masowej.

Przy wymiarach powyżej 2000 mm szerokości dochodzi rura nawojowa SW 50 zamiast standardowej SW 40. Mechanizm działania jest prosty: większa średnica pozwala utrzymać kształt profilu aluminiowego podczas zwijania. Mniejsza rura powodowałaby trwałe odkształcenia. Powyżej 2000 mm ciężar pancerza przekracza 20 kg, co wymusza napęd elektryczny zamiast ręcznego.

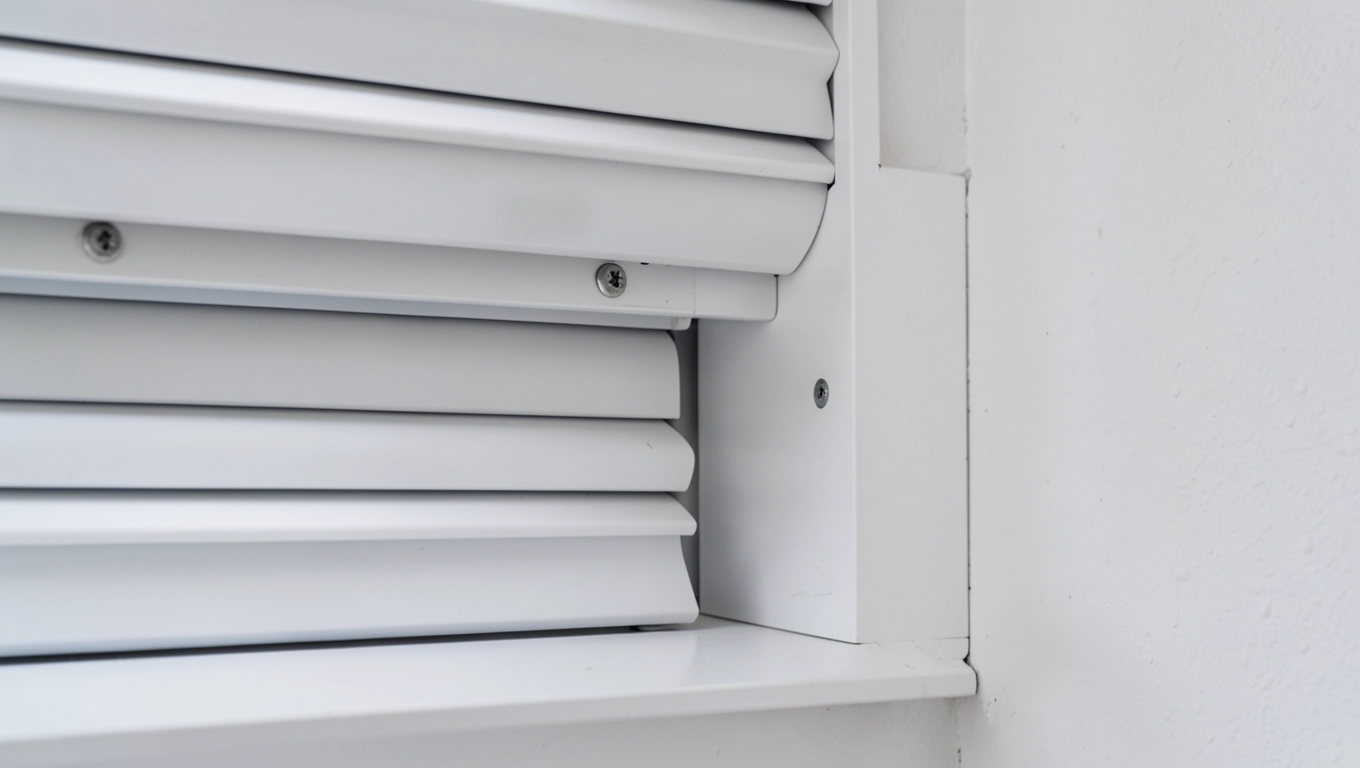

Standardowe wymiary skrzynek i prowadnic do rolet podtynkowych

Rolety zewnętrzne podtynkowe dzielą się na trzy klasy wielkości skrzynki. Mała do 155 mm wysokości, średnia do 180 mm, duża do 250 mm. Wybór zależy od wysokości okna i grubości pakietu szybowego. Skrzynka musi pomieścić zwinięty pancerz bez nacisku na górną krawędź.

Dla okien standardowych do 1500 mm wysokości wystarcza skrzynka 155 mm. Jej pojemność odpowiada aluminiowym profilom o wadze do 6,5 kg/m². W takiej konfiguracji napęd ręczny z taśmą typu B pozostaje wygodny. Sznurek i taśma wychodzą przez przelotkę w ścianie, zwijane na samozwijacz ukryty w skrzynce.

Prowadnice 53 mm szerokości to standard produkcyjny, nie wynalazek marketingowy. Taka szerokość zapewnia prowadzenie pancerza przy wietrze bocznym do 60 km/h. Mniejsza prowadnica zaczyna odkształcać się przy silniejszych podmuchach, co prowadzi do zarysowań lakieru. Skrzynka aluminiowa zaaretowana od wewnątrz wzmocnieniami stalowymi utrzymuje geometrię nawet przy codziennym użytkowaniu.

Standardowy wyjście taśmy typu B (szerokość taśmy 15 mm) wymaga otworu montażowego 16×22 mm w ścianie. Wielu wykonawców zapomina o przepustowi, zostawiając jedynie odgięty tynk. Po dwóch latach taki "przepust" pęka wokół taśmy i przestaje pełnić funkcję termoizolacyjną. Otwór musi być osadzony w murowanej ścianie przed tynkowaniem.

Przy roletach z napędem elektrycznym dochodzi kwestia kabla zasilającego 3×0,75 mm². Najczęściej prowadzony przez nadproże w peszel ochronnym. Instalator musi zaplanować trasę jeszcze przed murowaniem. Późniejsze kucie kanału to koszt 80-120 zł za metr bieżący, a brak kabla wyklucza montaż automatyki w ogóle.

Skrzynka podtynkowa do nowego domu na co zwrócić uwagę?

Budowa domu daje ogromną swobodę, ale wymaga też precyzji projektowej. Roleta podtynkowa z napędem elektrycznym powinna znaleźć się w dokumentacji architektonicznej przed stanem surowym. Bez tego etap montażu zamienia się w improwizację, która kończy się kiepską estetyką i mostkami termicznymi.

Projekt elewacji musi uwzględniać grubość skrzynki wraz z warstwą izolacji. Przy ścianie dwuwarstwowej 25 cm styropianu i cegle 12 cm skrzynka podtynkowa licuje z lico muru. Przy ścianie trójwarstwowej trzeba zaplanować wsporniki stalowe niosące ciężar rolety. Każdy pancerz aluminiowy waży 6,5-8,5 kg/m², co przy roletach 2×2 m daje 26 kg na jedną sekcję.

Miejsce na skrzynkę w nadprożu to najczęstszy błąd projektowy. Wielu architektów zakłada 200 mm, podczas gdy roleta ze skrzynką 250 mm wymaga 280 mm z naddatkiem na ocieplenie. Różnica 80 mm wydaje się drobna, ale przy oknie 1500 mm szerokości to utrata cennej powierzchni przeszklenia.

Wentylacja skrzynki podtynkowej to osobny temat. Aluminium nie oddycha, a brak nawiewników powoduje skropliny zimą. W skrzynkach renomowanych producentów montuje się kratki wentylacyjne w listwie rewizyjnej. Bez nich temperatura wewnątrz skrzynki spada poniżej punktu rosy i pojawia się woda na pancerzu.

Nigdy nie montuj rolety podtynkowej po przyklejeniu styropianu. Skrzynka musi być trwale zespolona z murem, a nie z ociepleniem. Inwestycja w ocieplenie bez wymiany rolet daje efekt odwrotny: wilgoć kondensuje na granicy skrzynki i ściany.

Certyfikaty potwierdzające izolacyjność akustyczną do 42 dB oraz współczynnik przenikania ciepła na poziomie 1,0 W/(m²·K) to dziś standard, nie luksus. Dom energooszczędny definiuje granica 70 kWh/m² rocznie na ogrzewanie. Bez rolet podtynkowych o odpowiednim współczynniku Uw osiągnięcie tej normy wymaga grubszej ściany i droższych okien. Oszczędność na roletach oznacza wydatek na mur.

Rolety podtynkowe vs inne systemy porównanie praktyczne

Wybór systemu zależy od etapu budowy i budżetu. Roleta podtynkowa na wymiar kosztuje więcej niż natynkowa, ale znika w elewacji. Natynkowa zostaje widoczna jako element wystający ponad okno. Różnica wizualna jest tak duża, że w projektach nowoczesnych domów podtynkowe wygrywają bez dyskusji.

Roleta antywłamaniowa to osobna kategoria. Klasa odporności RC2 wymaga pancerza z ekstrudowanego aluminium o grubości 1,2 mm oraz wzmocnionych prowadnic. Taka konstrukcja wytrzymuje próby włamania narzędziami przez 3 minuty, co spełnia normę PN-EN 1627:2012. Standardowy pancerz roletowy tej odporności nie osiągnie.

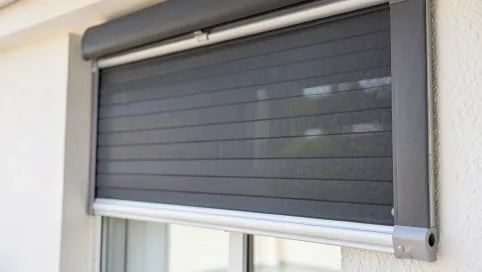

Roleta z moskitierą zintegrowaną sprawdza się w kuchniach i sypialniach. Moskitiera chowa się w osobnej kasecie w skrzynce rolety, opuszczana niezależnie od pancerza. Mechanizm dwukasetowy wymaga skrzynki minimum 180 mm. Przy mniejszych skrzynkach trzeba wybrać między moskitierą a grubszym pancerzem.

Kiedy nie warto inwestować w roletę podtynkową? W budynkach zabytkowych, gdzie ingerencja w elewację wymaga zgody konserwatora. W mieszkaniach wynajmowanych, gdzie najemca nie zainwestuje w sterowanie centralne. W domach z elewacją wentylowaną, gdzie prowadnice nie mają jak przenieść obciążeń na konstrukcję.

Montaż krok po kroku co widać na budowie

Montaż rolety podtynkowej do nowego domu przebiega w trzech etapach. Pierwszy: osadzenie skrzynki wraz z prowadnicami na etapie murowania lub po osadzeniu okna. Drugi: zbrojenie i tynkowanie wokół skrzynki z zachowaniem 3-5 mm fugi dylatacyjnej. Trzeci: podłączenie napędu elektrycznego i programowanie automatyki.

Skrzynka przychodzi na budowę zmontowana, z pancerzem zwiniętym wewnątrz. Waży od 8 do 25 kg zależnie od rozmiaru. Montaż dwóch osób z rusztowaniem to standard. Przy roletach powyżej 3 m szerokości potrzebny dźwig lub żuraw okienny. Samodzielny montaż na drabinie groźca uszkodzeniem pancerza.

Zabudowa skrzynki w ociepleniu wymaga pasa tynku zbrojonego siatką. Siatka minimalna 145 g/m², zakładka 10 cm. Bez siatki tynk pęka w miejscu styku z aluminium w ciągu dwóch sezonów grzewczych. Różnica temperatur między skrzynką a ścianą dochodzi do 15°C, co powoduje naprężenia.

Najczęstsze błędy przy wyborze rolety

• Zbyt mała skrzynka na zbyt wysokie okno pancerz nie mieści się, roleta nie domyka się do końca
• Brak kabla zasilającego przy wyborze napędu elektrycznego potem kucie ściany za 200 zł/m
• Prowadnice zlicowane z ociepleniem zamiast z murem roleta pracuje niestabilnie
• Pomiar bez uwzględnienia szczeliny na pianę roleta nie wchodzi w otwór
• Wyjście taśmy typu A zamiast typu B taśma blokuje się w prowadnicy po roku
• Brak rewizji od dołu po 3 latach nie da się wymienić pancerza bez kucia elewacji

Checklista przed złożeniem zamówienia

• Zmierzona szerokość L i wysokość H z dokładnością do 1 mm
• Sprawdzony typ nadproża i miejsce na skrzynkę minimum 155 mm
• Zaplanowany przepust na kabel elektryczny 3×0,75 mm² w ścianie
• Wybrany typ napędu: ręczny do 20 kg pancerza, elektryczny powyżej
• Określona strona wyjścia kabla (lewa/prawa) i typ wyjścia taśmy (B)
• Sprawdzony kolor skrzynki z palety RAL i dopasowanie do elewacji
• Zamówiona roleta z montażem przez ekipę z doświadczeniem w systemach podtynkowych

Rolety podtynkowe to inwestycja na 25-30 lat użytkowania. Aluminium pancerza nie koroduje, napędy elektryczne wytrzymują 50 000 cykli zwijania. Średnio 4 cykle dziennie dają 34 lata pracy. Dobra automatyka pogodowa sama opuszcza roletę przy wietrze powyżej 50 km/h i chowa ją przy pełnym słońcu. Takie systemy kosztują 800-1200 zł więcej przy zakupie, ale zwracają się w postaci niższych rachunków za klimatyzację.

Dom z roletami podtynkowymi traci 18-22% mniej ciepła zimą w porównaniu z domem bez osłon. Latem temperatura wnętrza spada o 4-7°C przy zamkniętych roletach w słoneczny dzień. To fizyka, nie obietnica: warstwa powietrza między pancerzem a szybą działa jak dodatkowa izolacja.

Jeśli stoisz przed wyborem rolet do nowego domu lub wymianą okien w remontowanym mieszkaniu, podaj wymiary L i H w wiadomości. Wycena przychodzi w 24 godziny, z konkretnym typem skrzynki dobranym do Twojego projektu elewacji.

Najczęściej zadawane pytania

Jaka jest minimalna szerokość rolety podtynkowej? Producent przyjmuje 600 mm. Poniżej tej wartości pancerz traci stabilność i nie opada równo.

Czy rolety podtynkowe nadają się do okien dachowych? Nie. Skrzynka podtynkowa wymaga pionowej ściany. Do okien dachowych stosuje się rolety zewnętrzne natynkowe montowane na ramie skrzydła.

Ile trwa produkcja rolety podtynkowej na wymiar? Standardowy termin to 10-14 dni roboczych. Przy kolorach niestandardowych z palety RAL termin wydłuża się do 21 dni.

Czy roletę podtynkową można zamontować w gotowym domu? Tak, ale tylko przy okazji wymiany okien. Bez demontażu ościeżnicy nie ma dostępu do przestrzeni na prowadnice.

Jaki napęd elektryczny wybrać? Do rolet do 2 m² wystarczy silnik 10 Nm. Powyżej 2 m² dobiera się silnik 20-30 Nm. Producenci stosują rury nawojowe SW 40 dla mniejszych rolet i SW 50 dla większych.

Źródła danych: PN-EN 1627:2012 (norma odporności na włamanie), PN-EN 13659 (rolety zewnętrzne wymagania), Warunki Techniczne 2021 (Dz.U. 2020 poz. 1608), katalogi techniczne producentów systemów podtynkowych, dane z portali branżowych dotyczące cen robocizny montażowej (dostępne w raportach cenowych SEKOCENBUD).
