Jakie wymiary skrzynek rolet zewnętrznych podtynkowych naprawdę pasują?

Wymiary skrzynek rolet zewnętrznych podtynkowych to temat, w którym liczy się każdy milimetr. Źle dobrana skrzynka nie domyka się w warstwie ocieplenia, blokuje ruch pancerza albo zmusza do kosztownej przebudowy nadproża. Poniżej znajdziesz konkretne liczby, typowe widełki producentów oraz praktyczną metodę pomiaru, która działa na etapie surowym i na etapie gotowej elewacji.

• Jak poprawnie zmierzyć okno pod skrzynkę podtynkową
• Standardowe i niestandardowe rozmiary skrzynek rolet podtynkowych
• Najczęstsze błędy przy doborze wymiarów skrzynki podtynkowej
• Kiedy skrzynka podtynkowa nie zadziała
• Normy i regulacje, które warto znać
• Dobór wymiaru w trzech krokach

Jak poprawnie zmierzyć okno pod skrzynkę podtynkową

Zanim sięgniesz po miarkę, ustal, na jakim etapie budowy stoi dom. W ścianie jednowarstwowej skrzynka podtynkowa licuje się z murem od zewnątrz i liczy się grubość samego pudła. W ścianie dwuwarstwowej z ociepleniem 15-20 cm skrzynka musi zmieścić się w warstwie styropianu lub wełny i jednocześnie osadzić na nośnym murze. W trójwarstwowej bywa jeszcze inaczej, bo skrzynka wchodzi w szczelinę wentylowaną między murem a licówką. Ten jeden detal decyduje o tym, czy w ogóle da się zamontować roletę bez kucia elewacji.

Sam pomiar zacznij od trzech wartości. Potrzebujesz szerokości otworu okiennego w świetle muru, wysokości otworu od parapetu do planowanej górnej krawędzi skrzynki oraz głębokości, w jakiej skrzynka ma być ukryta. W praktyce większość ekip mierzy światło okna w trzech punktach, na dole, pośrodku i u góry, bo otwory bywają krzywe nawet o 10-15 mm. Wartość najmniejsza wyznacza bezpieczną szerokość roboczą.

Wysokość skrzynki liczy się razem z prowadnicami. Prowadnica aluminiowa ma zwykle 53-75 mm szerokości i głębokość około 22 mm, a jej długość równa się wysokości okna. Do tego dochodzi sam korpus skrzynki, którego wysokość zaczyna się od 180 mm dla rolet mini, a kończy na 300 mm dla dużych okien tarasowych o szerokości ponad 2 metry. Pamiętaj, że w stanie otwartym pancerz zwija się na wałek, a średnica zwiniętego pakietu rośnie z grubością lameli. Lamela 37 mm daje pakiet mniejszy niż lamela 52 mm przy tej samej wysokości okna.

Na etapie surowym otwór w murze warto poszerzyć o margines montażowy. 10-15 mm z każdej strony wystarczy, by skrzynka weszła luzem i dała się wypoziomować. Bez tego marginesu ekipa montażowa albo wierci w betonie, albo zmusza inwestora do przyjęcia krzywej skrzynki, która potem odbija w tynku cieniowaną rysą. Przy oknie narożnym albo balkonowym przesuwnym dochodzi jeszcze kwestia prowadzenia kabla lub taśmy, więc warto zostawić dodatkowe 20 mm na puszkę przyłączeniową.

Zanim zamkniesz nadproże, zrób zdjęcie lub szkic z wymiarami i wyślij je do wykonawcy rolet. Gotowe nadproże bez skrzynki oznacza kucie, a to zawsze kosztuje więcej niż 30 minut planowania.

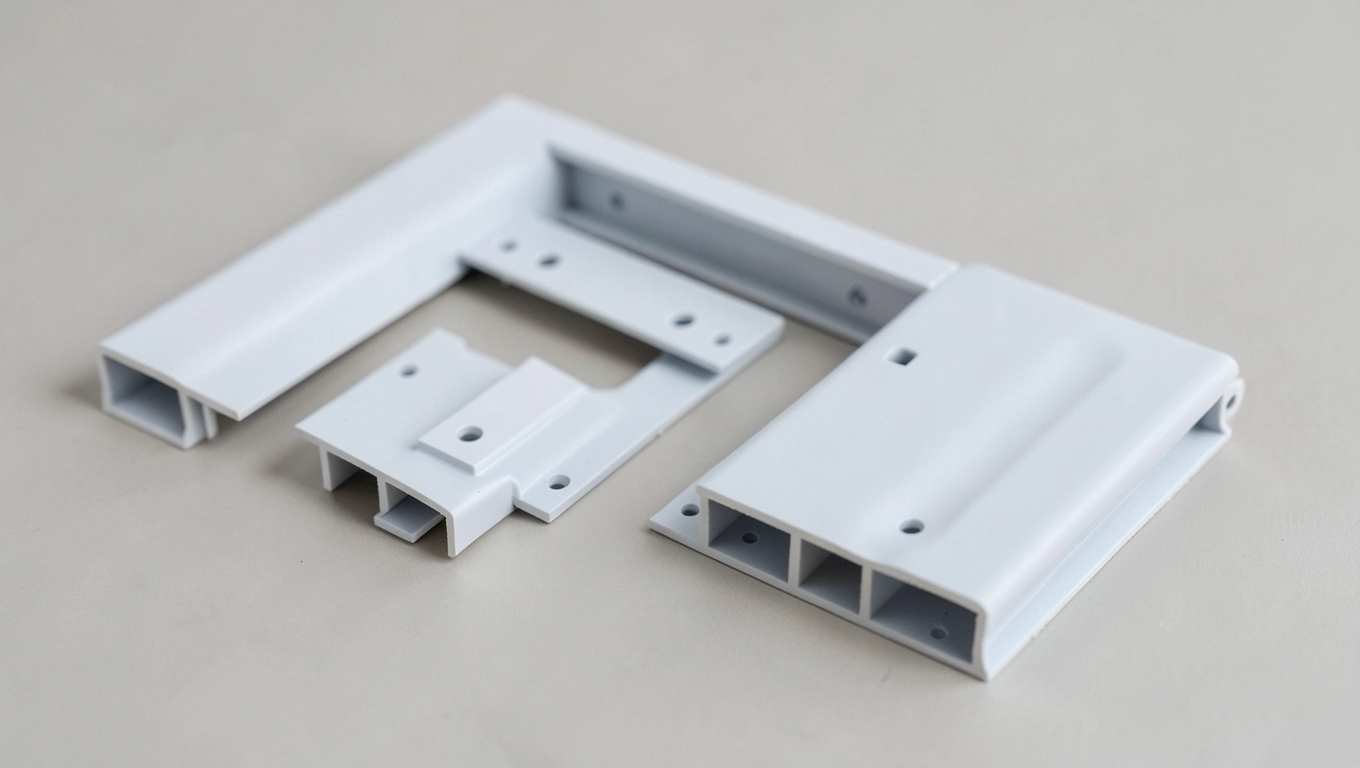

Standardowe i niestandardowe rozmiary skrzynek rolet podtynkowych

Producenci trzymają się zbliżonej typologii, choć nazwy różnią się między sobą. W praktyce wyróżnia się trzy główne klasy skrzynek podtynkowych ze względu na wysokość korpusu. Pierwsza klasa, oznaczana często jako SK 180 lub mini, mieści okna do 1600 mm wysokości przy lamelach 37 mm. Druga, SK 230 lub średnia, obsługuje okna do 2200 mm przy lamelach 39-42 mm. Trzecia, SK 250 lub 300, przejmuje największe przeszklenia, w tym drzwi tarasowe, gdzie wysokość dochodzi do 2800 mm, a lamelę dobiera się grubą, nawet 52 mm.

Szerokość skrzynki zależy od szerokości okna. Dla standardowych okien plastikowych i aluminiowych o szerokości do 1500 mm wystarczy skrzynka o wymiarach wewnętrznych 180 × 180 mm. Okna 1500-2000 mm wymagają zwykle 230 × 230 mm. Okna tarasowe powyżej 2000 mm rozpychają się na 250 × 250 mm lub 300 × 300 mm, a całość konstrukcji wymaga wzmocnionego wałka o średnicy co najmniej 60 mm, by pancerz nie uginał się pod własnym ciężarem.

Na rynku pojawiają się też rozwiązania niestandardowe. Skrzynki podtynkowe o obniżonej wysokości, rzędu 140-160 mm, pozwalają ukryć roletę w cienkim pasie nadproża, gdy okno sięga wysoko pod sufit. Drugim wariantem są skrzynki powiększone, o wymiarach 360 × 250 mm, stosowane przy roletach antywłamaniowych z pancerzem z profili aluminiowych wypełnionych pianką. Im cięższy pancerz, tym większa średnica wałka i tym grubsza ścianka skrzynki, by ugięcie aluminium nie przekroczyło 1 mm na metr bieżący.

Głębokość skrzynki w świetle wynosi zwykle od 180 do 250 mm. To kluczowy parametr przy ścianie dwuwarstwowej z ociepleniem 150 mm. Skrzynka 250 mm nie zmieści się w standardowej warstwie styropianu, więc trzeba przewidzieć specjalną ramkę montażową lub wygrodzić miejsce w ociepleniu. W domach pasywnych, gdzie warstwa termoizolacji sięga 300 mm, standardowe skrzynki chowają się w dedykowanym bloku EPS, który producent rolet dobiera pod konkretny wymiar.

Ceny różnią się między regionami i sezonami. W okresie jesiennym, gdy budowy przyspieszają, stawki rosną o 10-15%. Powyższe widełki obejmują skrzynkę, prowadnice, pancerz i napęd elektryczny z podstawową automatyką, bez kosztu montażu.

Najczęstsze błędy przy doborze wymiarów skrzynki podtynkowej

Pierwszy błąd to mierzenie okna razem z parapetem. Parapet zewnętrzny może mieć 30-50 mm i wchodzi w otwór, przez co realna szerokość robocza bywa mniejsza, niż pokazuje katalog producenta stolarki. Efekt: skrzynka okazuje się za szeroka, a prowadnica nie dochodzi do lica muru i wychodzi w tynku. Bezpiecznie jest mierzyć światło otworu w stanie surowym, bez parapetów, rolet i kratek wentylacyjnych.

Drugi błąd to pomijanie wysięgu rolety po rozwinięciu. Pancerz po opuszczeniu wisi w prowadnicach i nie wychodzi przed lico ściany, ale przy wariancie z rewizją zewnętrzną klapa rewizyjna odstaje od 5 do 15 mm. W strefie narożników budynku albo przy elewacji z deski ten wysięg potrafi kolidować z sąsiednim oknem, dlatego warto zostawić minimum 50 mm luzu między oknami w narożu.

Trzeci błąd wiąże się z mostkami termicznymi. Skrzynka podtynkowa jest z aluminium lub PVC, więc w ścianie ocieplonej przerywa ciągłość warstwy termoizolacji. Zgodnie z normą PN-EN ISO 10077-1 współczynnik przenikania ciepła okna z roletą podtynkową rośnie o 0,1-0,3 W/m²K w stosunku do samego okna. Rekompensuje to dodatkowa warstwa styropianu lub wełny wokół skrzynki, ale bywa, że wykonawca ocieplenia o tym zapomina. Efekt widoczny jest po pierwszej zimie w postaci zacieków kondensacyjnych wokół nadproża.

Czwarty błąd to niedoszacowanie wagi pancerza. Skrzynka o wymiarach 300 × 300 mm z lamelą 52 mm i napędem rurowym waży 18-22 kg. Sam montaż wymaga kotew mechanicznych co 400-500 mm, a przy ścianie z betonu komórkowego dochodzą jeszcze kotwy chemiczne. Bez tego skrzynka po roku pracy zaczyna odstawać od muru o 2-3 mm, a tynk cienkowarstwowy pęka.

Piąty błąd to za mała rewizja. Zwykła klapa rewizyjna ma 80-120 mm wysokości i tyle wystarczy do serwisu. Jeśli jednak skrzynka jest nietypowa, z napędem po lewej stronie i ogranicznikiem po prawej, klapa musi być szersza, by dało się wymienić silnik bez demontażu całej skrzynki. W praktyce oznacza to rewizję 150 mm i więcej. Bez niej pierwsza awaria napędu oznacza kucie tynku.

Nie spiesz się z tynkowaniem elewacji przed sprawdzeniem luzów. Każdy milimetr za ciasno osadzona skrzynka odbija się rysą na gotowej ścianie, a naprawa tynku cienkowarstwowego rzadko wygląda tak, jak oryginał.

Kiedy skrzynka podtynkowa nie zadziała

Skrzynka podtynkowa wymaga odpowiedniej geometrii nadproża. Przy nadprożu wysokości poniżej 200 mm montaż jest fizycznie niemożliwy bez przebudowy. Sytuacja pojawia się w domach z prefabrykowanymi stropami filigran, gdzie nadproże bywa zbyt niskie dla skrzynki 250 mm. W takim wypadku zostaje roletka nadokienna lub wolnowisząca, ale nie podtynkowa.

Drugim ograniczeniem jest okno łukowe i trapezowe. Producenci oferują skrzynki podtynkowe do łuków o promieniu wewnętrznym od 600 mm, ale koszt rośnie dwu-, trzykrotnie. Przy oknach o nieregularnym kształcie bardziej opłaca się roleta nawierzchniowa, którą łatwiej dopasować.

Trzecim przeciwskazaniem jest ściana jednowarstwowa bez projektowanej warstwy ocieplenia. W takiej ścianie każda skrzynka staje się mostkiem termicznym trudnym do skompensowania, a warstwa tynku 25-30 mm nie wystarczy, by ukryć większe pudło. Rozwiązaniem bywa skrzynka nawierzchniowa lub roletka wewnętrzna, ale to już inna kategoria produktu.

Normy i regulacje, które warto znać

Producenci skrzynek podtynkowych projektują je zgodnie z PN-EN 13659, czyli normą określającą wymagania dla osłon zewnętrznych. Norma ta definiuje odporność na obciążenie wiatrem, klasy od 0 do 6, gdzie klasa 6 oznacza wytrzymałość na parcie 1200 Pa. W praktyce domy jednorodzinne wymagają klasy 3-4, czyli 400-600 Pa, a domy na otwartej przestrzeni lub nad morzem klasy 5.

Drugą istotną normą jest PN-EN 13120, dotycząca zabezpieczeń przed upadkiem i urazem. Rolety sterowane elektrycznie powinny mieć hamulec lub ogranicznik momentu obrotowego, by pancerz nie opadał swobodnie po odcięciu zasilania. Bez tego spełnienie normy budowlanej dla budynków użyteczności publicznej bywa niemożliwe.

Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw z 2022 r., tekst ujednolicony), regulują z kolei współczynnik przenikania ciepła dla przegród. Dla okien z roletą podtynkową Uw nie może przekroczyć 0,9 W/m²K w domach nowo budowanych, a od 2021 r. obowiązuje wartość 0,9 W/m²K dla wszystkich nowych inwestycji. To znaczy, że skrzynka musi współpracować z oknem o niskim Uw, a nie każda kombinacja to zapewnia.

Dobór wymiaru w trzech krokach

Zacznij od ustalenia wymiaru otworu w świetle muru. Zmierz szerokość w trzech punktach i weź najmniejszą wartość. Następnie określ wysokość od parapetu do górnej krawędzi nadproża, w którym zmieści się skrzynka. Na koniec porównaj te wymiary z tabelą typów i dobierz klasę skrzynki, która mieści się w nadprożu z marginesem 30-50 mm na ocieplenie.

Drugi krok to wybór lameli. Im grubsza lamela, tym lepsza izolacja termiczna i akustyczna, ale cięższy pancerz. Dla okien do 1500 mm wysokości lamela 37 mm wystarcza, dla wyższych 42 mm, a dla drzwi tarasowych 52 mm.

Trzeci krok to wybór napędu. Napęd ręczny (taśma lub korba) jest najtańszy, ale nie współpracuje z automatyką czasową. Napęd rurowy 230 V z wbudowanym odbiornikiem radiowym kosztuje więcej, ale pozwala podłączyć czujnik wiatru i zegar. Napęd 24 V z akumulatorem awaryjnym jest najbezpieczniejszy, gdy w domu bywają dzieci, bo spełnia wymogi PN-EN 13120.

Przed zamówieniem skrzynki sprawdź, czy producent oferuje warianty z klapą rewizyjną od dołu, od przodu i od dołu wewnętrznego. Rewizja od dołu ułatwia serwis, ale wymaga dostępu do wnęki nad oknem od wewnątrz.

Dobrze dobrana skrzynka podtynkowa pracuje latami bez obsługi i nie wymaga więcej uwagi niż okresowe czyszczenie prowadnic. Źle dobrana zaczyna się przypominać o sobie już po pierwszym sezonie, najczęściej w najmniej wygodnym momencie.

Źródła danych i regulacji: PN-EN 13659 (Osłony zewnętrzne. Wymagania eksploatacyjne i bezpieczeństwa), PN-EN 13120 (Osłony wewnętrzne i zewnętrzne. Bezpieczeństwo użytkowania), PN-EN ISO 10077-1 (Właściwości cieplne okien, drzwi i żaluzji), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw 2022, tekst ujednolicony), dane katalogowe producentów rolet podtynkowych dostępne na ich stronach internetowych.
