Połączenie balkonu ze stropem bez mostków termicznych

Zimna podłoga tuż przy drzwiach balkonowych, wykwity grzyba w narożniku pokoju, rachunek za ogrzewanie wyższy o kilkaset złotych rocznie to najczęstsze sygnały, że połączenie balkonu ze stropem działa jak niepożądany kanał, przez który ucieka ciepło. Betonowa płyta balkonowa, wystająca poza obrys budynku, w tradycyjnym wykonaniu stanowi geometryczny mostek termiczny, przez który straty energii w całym domu sięgają od 10 do 30%. Współczesne łączniki balkonowe rozwiązują ten problem u źródła, przenosząc obciążenia konstrukcyjne przy jednoczesnym przerwaniu ciągłości materiału o wysokiej przewodności cieplnej. Poniżej znajdziesz pełny przegląd typów, mechaniki działania i praktyki montażu, oparty na aktualnych normach oraz kartach technicznych producentów systemów balkonowych.

• Dlaczego płyta balkonowa bez łącznika termicznego wychładza całe mieszkanie
• Rodzaje łączników balkonowych i ich zastosowanie
• Montaż połączenia balkonu ze stropem krok po kroku
• Kiedy łącznik balkonowy nie wystarczy i potrzebna jest zmiana schematu statycznego
• Normy, dane techniczne i źródła informacji

Dlaczego płyta balkonowa bez łącznika termicznego wychładza całe mieszkanie

Beton zbrojony ma przewodność cieplną rzędu 2,3 W/(m·K), a stal nawet 50 W/(m·K). Gdy płyta balkonowa przenika przez warstwę izolacji ściany, tworzy ciągły rdzeń, który zimą działa jak żebro chłodzące w lodówce. Temperatura wewnętrznej powierzchni podłogi przy drzwiach balkonowych spada wtedy o 3-5°C poniżej normatywnych 16°C określonych w Warunkach Technicznych 2021.

Takie wychłodzenie wywołuje kondensację pary wodnej, a wilgotna powierzchnia to gotowe podłoże dla grzybów pleśniowych. W skali roku przez jeden metr kwadratowy nieprzerwanego mostka ucieka od 80 do 150 kWh ciepła. Przy powierzchni balkonu 8 m² i obecnym koszcie energii około 0,65 zł/kWh daje to stratę rzędu 420-780 zł rocznie w samym tylko balkonie.

Geometryczny mostek wzmacnia dodatkowo mostek materiałowy. Zwykłe pręty zbrojeniowe ze stali węglowej, kotwione bezpośrednio w stropie, przewodzą temperaturę niemal dwudziestokrotnie lepiej niż styropian. W miejscu ich przejścia temperatura powierzchni ściany potrafi spaść nawet o 7°C, a to już prosta droga do zacieków i odparzonej farby przy ościeżnicy.

Mostek termiczny przy balkonie nie ogranicza się do jednego punktu wzdłuż całej krawędzi płyty tworzy się linia strat, która w domu 120 m² potrafi odpowiadać za 12-18% wszystkich kosztów ogrzewania.

Rodzaje łączników balkonowych i ich zastosowanie

Łącznik balkonowy to prefabrykowany element z prętami ze stali nierdzewnej (λ ≈ 15 W/(m·K) wobec 50 W/(m·K) stali zwykłej) zatopionymi w wkładzie z wełny mineralnej, EPS lub grafitowego styropianu o grubości 60-120 mm. Jego zadanie jest proste: przenieść siły tnące, momenty i siły normalne z płyty balkonowej na strop, jednocześnie przerywając most termiczny. Dobór konkretnego wariantu zależy od schematu statycznego balkonu oraz kierunku przenoszenia obciążeń.

Na rynku funkcjonują cztery podstawowe typy łączników różniące się zdolnością do przenoszenia obciążeń. Pierwszy przenosi jedynie siłę tnącą w jednym kierunku i sprawdza się przy balkonach wspornikowych z niewielkim wysięgiem. Drugi obsługuje siły tnące w dwóch kierunkach, co ma znaczenie przy narożnych płytach attykowych. Trzeci łączy moment zginający z siłą tnącą wzdłuż jednej osi, a czwarty moment i siły tnące w obu kierunkach, używany przy balkonach łukowych i loggiach narażonych na wiatr.

Oprócz typów warto rozróżnić układ prętów we wkładzie izolacyjnym. Warianty z prętami prostymi sprawdzają się przy prostych płytach prostokątnych, natomiast warianty z prętami zagiętymi (o kącie 30-45°) lepiej rozkładają naprężenia w strefie przypodporowej i ograniczają ryzyko zarysowania. W obu przypadkach wkład termoizolacyjny musi odpowiadać grubości warstwy ocieplenia ściany, bo tylko wtedy połączenie balkonu ze stropem pozostaje ciągłe termicznie.

Zastosowania wykraczają daleko poza typowy balkon wspornikowy. Systemy te obsługują również balkony podparte słupami, narożniki loggi, attyki, gzymsy, a nawet daszki wejściowe. Przy ścianach jednowarstwowych z betonu komórkowego najczęściej wybiera się wkład o grubości 80 mm, przy ścianach dwuwarstwowych z 15 cm styropianu wkład 120 mm, a przy ścianach trójwarstwowych z pustką powietrzną wkład 60 mm dopasowany do grubości nośnej warstwy murowej.

Przy doborze łącznika kluczowe są trzy liczby z karty technicznej: nośność obliczeniowa na ścinanie, moment charakterystyczny oraz klasa odporności ogniowej. W budynkach wielorodzinnych norma PN-EN 1992-1-1 wymaga otuliny betonowej minimum 30 mm, co w połączeniu z wkładem z wełny mineralnej pozwala uzyskać klasę REI 120. W domach jednorodzinnych najczęściej wystarcza REI 60.

Montaż połączenia balkonu ze stropem krok po kroku

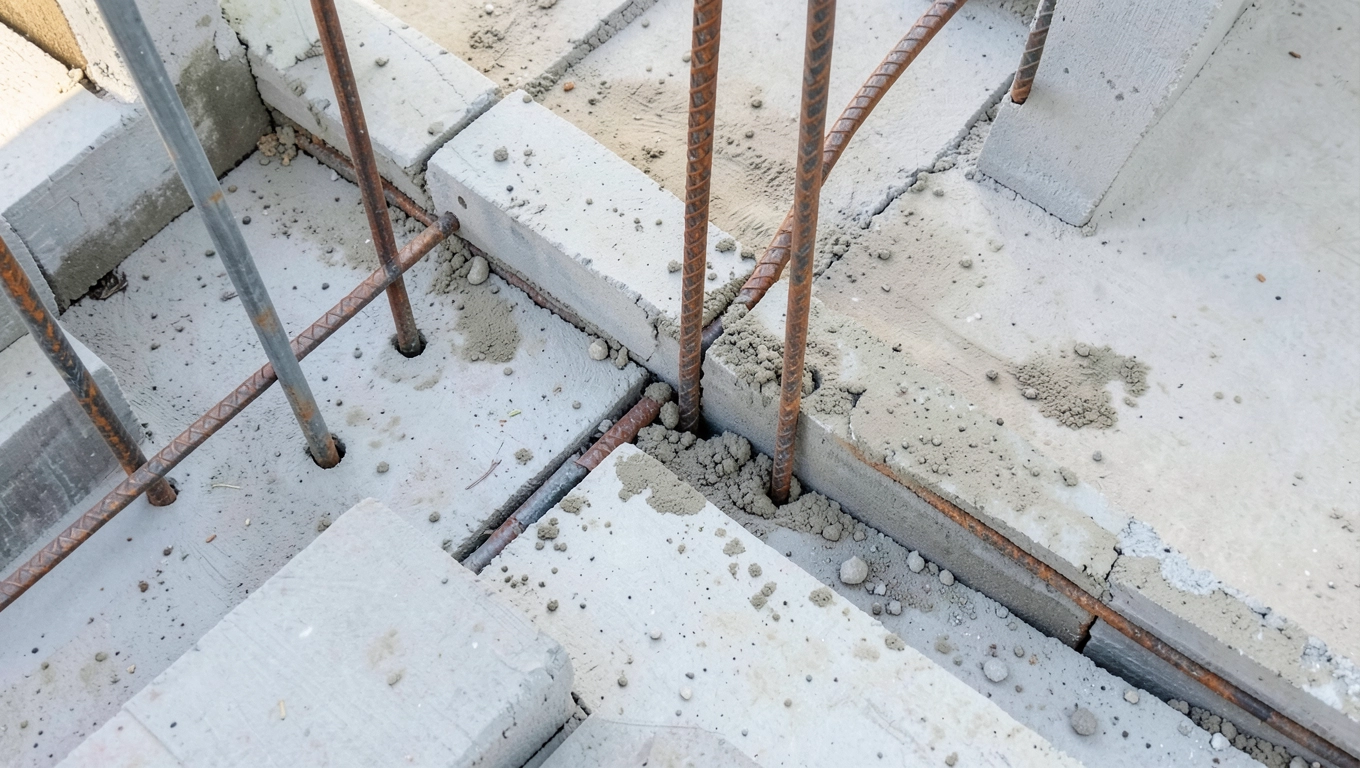

Prawidłowy montaż zaczyna się na etapie zbrojenia stropu, jeszcze przed betonowaniem. Pręty wyprowadzone ze stropu muszą licować z otworami montażowymi łącznika z dokładnością do 5 mm, bo każde przesunięcie wymusza docinanie prętów, a to osłabia zakotwienie. Łącznik układa się na dolnym zbrojeniu stropu, a następnie łączy drutem wiązałkowym z prętami głównymi co 20-25 cm.

Kolejny krok to ustawienie wkładu termoizolacyjnego w linii przebiegu izolacji ściany. Styropian lub wełna łącznika muszą ściśle przylegać do płyt fasadowych, bez szczelin większych niż 2 mm. Przerwy wypełnia się paskami tego samego materiału izolacyjnego, bo każda luka termiczna w tym miejscu działa jak dodatkowy mostek punktowy. W praktyce oznacza to, że ekipa murarska i zbrojarska muszą skoordynować pracę co do centymetra.

Przed betonowaniem płyty balkonowej sprawdza się kilka parametrów. Otulina dolna łącznika powinna wynosić minimum 35 mm, górna 30 mm, a położenie w pionie musi zgadzać się z projektem z tolerancją ±10 mm. Łączniki symetryczne mają tę zaletę, że ich montaż nie zależy od kierunku płyty, co ogranicza ryzyko pomyłki. Beton powinien mieć klasę co najmniej C25/30, a jego konsystencja powinna pozwolić na dokładne otoczenie prętów bez pustek powietrznych.

Dylatacja prostopadła do osi łącznika to element, którego pominięcie kosztuje najwięcej. W zależności od długości płyty i ekspozycji słonecznej producent wskazuje szerokość szczeliny od 10 do 25 mm, wypełnionej wkładką kompresyjną z pianki PE lub taśmą dylatacyjną. Brak dylatacji w płycie 6 m długiej przy nasłonecznionej elewacji południowej prowadzi do naprężeń rzędu 2,5 MPa, które w ciągu dwóch-trzech sezonów grzewczych powodują rysy prostopadłe do krawędzi.

Mieszanka betonowa dolewanej płyty balkonowej musi być zagęszczona wibratorem wgłębnym o średnicy buławy 25-30 mm, a czas wibrowania ogranicza się do momentu pojawienia się zaczynu cementowego na powierzchni. Zbyt długie wibrowanie powoduje sedymentację kruszywa pod prętami łącznika i tworzenie rakowatych pustek przy wkładzie izolacyjnym. Po 24 godzinach od betonowania płytę zwilża się wodą przez minimum 5 dni, by uniknąć rys skurczowych w strefie łącznika.

Łącznik balkonowy a obłożenie izolacją co lepiej chroni przed stratami ciepła?

Tradycyjna metoda polega na obłożeniu płyty balkonowej warstwą styropianu od 80 do 150 mm, owinięciu całości siatką i kleju. Rozwiązanie tańsze w zakupie materiału (od 180 do 260 zł/m² robocizny z materiałem), ale wydłuża czas realizacji o 3-5 dni na jeden balkon. Łącznik systemowy kosztuje więcej w pozycji materiałowej (od 320 do 480 zł/m² z montażem), lecz skraca prace do jednego dnia i nie wymaga osobnej ekipy dociepleniowej.

Kluczowa różnica dotyczy eliminacji mostka w samym rdzeniu konstrukcji. Obłożenie izolacją działa tylko od zewnątrz, a pręty zbrojeniowe w płycie nadal przewodzą ciepło przez wkład styropianowy. Łącznik przerywa tę drogę fizycznie, bo stalowe pręty łącznikowe ze stali nierdzewnej mają przekrój o 40-60% mniejszy niż tradycyjne kotwy, a ich przewodność jest trzykrotnie niższa. Pomiar kamerą termowizyjną po dwóch sezonach grzewczych pokazuje różnicę temperatury powierzchni podłogi rzędu 2,8-3,4°C na korzyść łącznika.

Obłożenie izolacją ma jednak sens w ściśle określonych sytuacjach. Przy remoncie istniejącego balkonu, gdzie nie ma możliwości ingerencji w strop, stanowi jedyną rozsądną opcję. Sprawdza się też przy balkonach na płycie wspornikowej większej niż 2,5 m, gdzie łącznik przenosi moment obliczeniowy, ale wymaga dodatkowego docieplenia czoła płyty. W nowym budownictwie energooszczędnym i pasywnym łącznik systemowy pozostaje rozwiązaniem referencyjnym, zgodnym z wymogami programu „Czyste Powietrze” oraz standardem WT 2021.

Przy balkonach narożnych i łukowych nie stosuje się obłożenia jako samodzielnego rozwiązania geometria nie pozwala na ciągłe owinięcie izolacją bez mostków punktowych. Łącznik z wkładem dopasowanym do kształtu płyty pozostaje jedyną skuteczną opcją.

Kiedy łącznik balkonowy nie wystarczy i potrzebna jest zmiana schematu statycznego

Przy wysięgu powyżej 2,2 m żaden łącznik termoizolacyjny nie przeniesie momentu obliczeniowego bez ugięcia rzędu 15-20 mm. W takich sytuacjach inżynierowie zmieniają schemat balkonu z wspornikowego na podparty słup, podwieszenie do stropu wyżej położonej kondygnacji albo stalowy wieszak kotwiony w rdzeniu budynku. Łącznik balkonowy pełni wtedy funkcję dodatkowego zabezpieczenia, a nie jedynego przenoszenia obciążeń.

Drugim przypadkiem jest konieczność wymiany istniejącej płyty balkonowej w budynku wielorodzinnym z wielkiej płyty. Stropy prefabrykowane z lat 70. i 80. mają gęsto rozmieszczane kotwy, które przy wymianie balkonu trudno usunąć bez naruszenia stropu. Łączniki systemowe o zwiększonej długości kotwienia (do 450 mm) pozwalają ominąć istniejące zbrojenie i zakotwić się w strefie ściskanej stropu, co wymaga indywidualnej analizy projektowej.

Przy balkonach na ścianach trójwarstwowych z pustką wentylowaną łącznik musi przechodzić przez całą grubość muru (od 280 do 380 mm). Standardowe wkłady izolacyjne mają 60-120 mm, więc konieczne jest zastosowanie łączników z wydłużonymi prętami i dodatkową warstwą wełny osłonowej. Każdy taki przypadek wymaga sprawdzenia współczynnika przenikania ciepła całej przegrody wg PN-EN ISO 6946, bo zbyt krótki wkład utworzy mostek w pustce powietrznej.

Nigdy nie dobieraj łącznika wyłącznie na podstawie wysięgu balkonu. Nośność zależy od klasy betonu, grubości płyty, schematu podparcia i obciążenia użytkowego. Błędny wybór kończy się zarysowaniami już po pierwszej zimie, a naprawa płyty wspornikowej wymaga podstemplowania całej krawędzi budynku.

Normy, dane techniczne i źródła informacji

Projektowanie połączenia balkonu ze stropem opiera się na trzech filarach normatywnych. Eurokod 2 (PN-EN 1992-1-1) reguluje zasady zbrojenia, otuliny i zakotwienia w strefie przypodporowej. PN-EN ISO 6946 definiuje metodę obliczania współczynnika przenikania ciepła U całej przegrody z uwzględnieniem mostków liniowych. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony WT 2021) ustala maksymalną wartość U ściany zewnętrznej na 0,20 W/(m²·K), co w praktyce zmusza do stosowania łączników przy każdym balkonie wysuniętym poza lico ściany.

Program „Czyste Powietrze” od 2023 roku uznaje łączniki termoizolacyjne jako koszt kwalifikowany w części dotyczącej kompleksowej termomodernizacji. Dofinansowanie pokrywa do 40% kosztów materiału w budynkach mieszkalnych jednorodzinnych, pod warunkiem że projekt obejmuje jednocześnie ocieplenie ścian i wymianę stolarki okiennej. Szczegóły techniczne i wzory wniosków dostępne są na portalu czystepowietrze.gov.pl.

Karty techniczne renomowanych producentów systemów balkonowych zawierają tablice nośności w funkcji grubości płyty, klasy betonu i szerokości dylatacji. Warto porównywać je zawsze z tym samym zestawem parametrów wejściowych, bo różnice w nośności obliczeniowej między producentami potrafią sięgać 20% przy identycznej geometrii. Dane o λ stali nierdzewnej (15 W/(m·K)) pochodzą z materiałów Instytutu Techniki Budowlanej i są zgodne z PN-EN 10088.

Źródła danych i regulacji

• PN-EN 1992-1-1:2008 Eurokod 2. Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków
• PN-EN ISO 6946:2017 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metody obliczania
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony WT 2021)
• PN-EN 10088 Stale odporne na korozję. Dane materiałowe producentów systemów balkonowych publikowane w kartach technicznych
• Portal programu „Czyste Powietrze” czystepowietrze.gov.pl
• Instytut Techniki Budowlanej publikacje dotyczące mostków termicznych w budynkach energooszczędnych

Kiedy skonsultować się z projektantem przed zakupem łącznika

Decyzja o typie łącznika powinna zapaść na etapie projektu konstrukcji, nigdy w trakcie betonowania stropu. Zmiana wysięgu balkonu o 30 cm albo dodanie attyki zmienia rozkład momentów i może wymagać łącznika innej klasy. Warto przygotować dla projektanta trzy informacje: dokładną geometrię płyty z rzutem i przekrojem, planowane obciążenie użytkowe (zwykle 4 kN/m² dla balkonów mieszkalnych) oraz wymaganą klasę odporności ogniowej zgodnie z klasyfikacją budynku. Bez tych danych nawet najlepsza karta techniczna pozostaje jedynie orientacyjnym zestawieniem.
