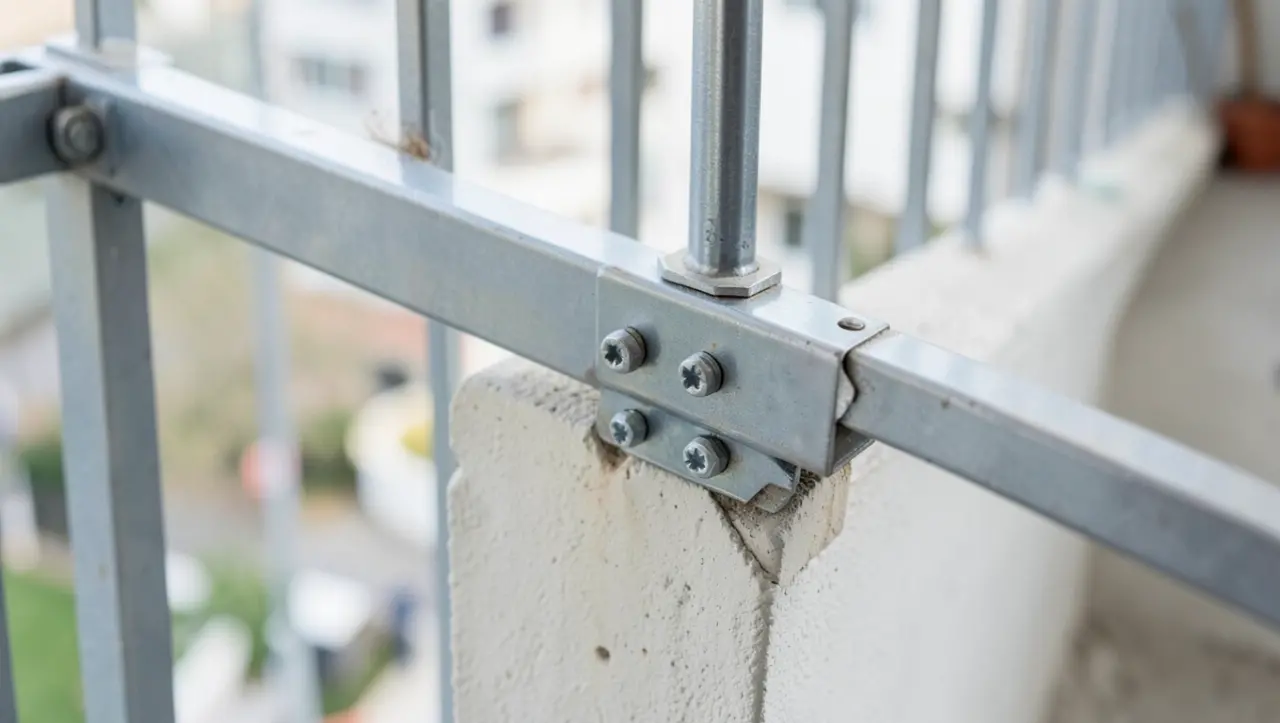

Montaż barierek balkonowych krok po kroku bez stresu

W skrócie: Barierkę balkonową montuje się od czoła płyty (domyślnie w nowym budownictwie) lub od góry, na kotwach dobranych do betonu, np. śruba M12 w betonie C20/25 utrzyma 8 kN. Norma PN-EN 1991-1-1 przyjmuje obciążenie 1,0 kN/m, a dopuszczalny prześwit to 12 cm.

• Wybór metody mocowania barierki do płyty balkonu
• Jakie kotwy i mocowania sprawdzą się na Twoim balkonie
• Przepisy, wysokość i obciążenia barierki balkonowej
• Instrukcja montażu barierki balkonowej krok po kroku
• 10 błędów przy montażu barierek, które kosztują życie
• Przeglądy okresowe i konserwacja
• Orientacyjny kosztorys montażu barierki balkonowej

Źle dobrana kotwa, za mała odległość od krawędzi albo prześwit 13 cm zamiast 12. Każdy z tych detali decyduje, czy montaż barierek balkonowych zakończy się spokojnym odbiorem, czy wezwaniem inspektora nadzoru budowlanego. W Polsce co roku odnotowuje się kilkaset wypadków związanych z upadkiem z wysokości w budynkach mieszkalnych, a znaczna część wynika z błędów wykonawczych przy mocowaniu balustrad, nie z ich projektu. Poniższy przewodnik łączy inżynierię kotew, wymagania normy PN-EN 1991-1-1 (obciążenia użytkowe 1,0 kN/m na barierkę) oraz praktykę placu budowy, żebyś wiedział, dlaczego konkretna śruba M12 w betonie C20/25 utrzyma 8 kN, a inna nie.

Wybór metody mocowania barierki do płyty balkonu

Montaż od czoła płyty to domyślna opcja w nowym budownictwie z uwagi na estetykę i brak mostków termicznych w strefie izolacji. Stalowa stopa słupka opiera się wtedy na krawędzi bocznej płyty żelbetowej, a kotwy przechodzą prostopadle przez czoło do wnętrza betonu. Zaletą jest równomierne przeniesienie momentu zginającego (bariera chroni przed wyrwaniem przy szarpnięciu), a wadą konieczność odsłonięcia zbrojenia krawędziowego, jeśli płyta jest już zaizolowana. Przy montażu od góry stopa leży na wierzchni warstwie płyty, co ułatwia prace, ale wymaga dłuższego ramienia kotwy i obniża wysokość efektywną balustrady.

Decyzja powinna zależeć od trzech parametrów: grubości płyty (minimum 140 mm dla montażu od czoła), typu balustrady (szklana wymaga stóp z płytą bazową min. 120×120 mm) oraz odległości lica elewacji od krawędzi betonu. Gdy płyta ma docisk izolacji 80 mm lub więcej, montaż od czoła jest jedyną rozsądną opcją, bo kotwa od góry nie znajdzie nośnego rdzenia betonu, tylko warstwę styropianu i kleju.

Montaż od spodu stosuje się tam, gdzie inwestor żąda niewidocznych mocowań. Śruby przechodzą wtedy przez płytę od dołu ku górze, a stopa słupka jest przykręcona do jej lica dolnego. Wymaga to szalunku traconego z płyty stalowej lub płaskownika 80×10 mm zatopionego w betonie na etapie wylewania. W istniejących budynkach ta metoda właściwie nie wchodzi w grę, bo wymaga kucia od spodu, co na wyższych kondygnacjach oznacza rusztowanie i pracę na wysokości.

Kiedy montaż od czoła nie zadziała

Unikaj mocowania od czoła, gdy krawędź płyty ma ubytek lub rysy, a także gdy zbrojenie obwodowe jest skorodowane. Kotwa w strefie skorodowanego betonu traci nawet 40% nośności, ponieważ zaczep mechaniczny opiera się na osłabionej strukturze kruszywa. W takiej sytuacji jedynym rozwiązaniem bywa montaż od góry z użyciem kotwy chemicznej o zwiększonej głębokości kotwienia (hef = 170 mm zamiast standardowych 110 mm).

Jakie kotwy i mocowania sprawdzą się na Twoim balkonie

Kotwa mechaniczna rozpiera się w betonie dzięki klinowi lub tulei rozporowej, co daje natychmiastową nośność. Kotwa chemiczna (żywica) wypełnia otwór i twardnieje, tworząc połączenie na zasadzie przyczepności molekularnej do ścianek otworu. Pierwsza jest szybsza i tańsza, druga lepsza przy bliskiej krawędzi i betonie niższej klasy. Nośność pojedynczej kotwy mechanicznej M12 w betonie C20/25 wynosi około 14-17 kN na wyrywanie, chemicznej M12 (hef 110 mm) nawet 25-30 kN w tych samych warunkach.

Dobór kotwy zaczyna się od klasy betonu. Beton C20/25 (dawniej B25) to absolutne minimum dla kotew mechanicznych, ale jego wytrzymałość gwarantuje tylko poprawne otworowanie i czyszczenie. Beton C30/37 daje około 30% zapasu nośności, więc przy balustradach aluminiowych z rozstawem słupków co 120 cm kotwa mechaniczna M12 wystarczy z dużym marginesem. Przy betonach niższych (C16/20 spotykanych w starszych budynkach z wielkiej płyty) bezpieczniej sięgnąć po kotwę chemiczną, bo żywica nie wymaga rozpierania i nie rozłupuje osłabionej struktury.

Minimalna odległość od krawędzi cmin wynika z geometrii stożka wyrwania. Kotwa mechaniczna generuje naprężenia rozciągające w betonie pod kątem około 45 stopni, więc przy krawędzi bliższej niż 1,5 hef (zwykle 80 mm dla M12) beton odłupie się i kotwa wypadnie. Żywica nie wytwarza takiego stożka, bo nie rozpiera, więc cmin spada do 60 mm. To właśnie dlatego remonty balkonów w budynkach z wąskimi płytami prefabrykowanymi (często 120 mm) bezpieczniej robić na chemii.

Tabela czasu wiązania zaprawy chemicznej

Wersja zimowa żywicy (oznaczenie na opakowaniu "Winter" lub temperatura pracy do -10°C) wiąże 3-4 razy wolniej w niskich temperaturach, ale za to zachowuje konsystencję w mrozie. Montaż barierek balkonowych jesienią wymaga weryfikacji prognozy, bo nocny przymrozek przy nieutwardzonej żywicy to wyrzucony materiał. Żywica w stanie płynnym poniżej 0°C traci przyczepność, ponieważ woda w składnikach zamarza i rozrywa strukturę.

Kalkulator orientacyjnej liczby kotew

Rozstaw słupków razy długość balkonu daje liczbę słupków, a każdy słupek wymaga dwóch lub czterech kotew (zależnie od kształtu stopy). Przy słupkach co 120 cm na balkonie 4 m potrzebujesz 5 słupków × 2 kotwy = 10 kotew. Przy szklanej balustradzie z nogą co 100 cm i stopą czteropunktową już 5 × 4 = 20 kotew. Warto kupić 10% zapasu, bo jedna źle wywiercona otworna to plama na widoku i konieczność wiercenia obok.

Przepisy, wysokość i obciążenia barierki balkonowej

Polskie przepisy budowlane wymagają minimalnej wysokości balustrady 110 cm powyżej poziomu posadzki balkonu, a w budynkach o wysokości ponad 12 m (czyli od czwartej-piątej kondygnacji w górę) wzrasta ona do 110-120 cm zależnie od interpretacji przepisu. Rozstaw elementów pionowych lub wypełnienia nie może tworzyć otworów większych niż 12 cm, co wyklucza klasyczne balustrady poziome z profilem 15 cm bez dodatkowych zabezpieczeń. Dziecko w wieku 2-3 lat potrafi wsadzić głowę w otwór 13 cm i zawisnąć, dlatego norma dopuszcza wyłącznie 12 cm z tolerancją wykonawczą.

Obciążenie użytkowe barierki zdefiniowane w normie PN-EN 1991-1-1 wynosi 1,0 kN/m przyłożone na poręczy, co odpowiada sile około 100 kg rozłożonej na metr bieżący. Dodatkowo obciążenie skupione 0,5 kN w najniekorzystniejszym punkcie oraz obciążenie wiatrem (zwykle 0,5-0,8 kN/m² w zależności od strefy). To oznacza, że słupki balustrady muszą być zakotwione na co najmniej 4 śrubach M10 lub 2 śrubach M12 w betonie C20/25, a cała barierka powinna przenieść moment wywracający bez trwałego odkształcenia.

Kiedy wymagany jest projekt konstrukcyjny

Projekt indywidualny balustrady jest wymagany przy wysokości powyżej 4 m nad poziomem terenu, przy szklanych wypełnieniach (szkło laminowane VSG musi mieć obliczenia termiczne i dynamiczne) oraz przy mocowaniach nietypowych (np. do ściany kartonowo-gipsowej). W pozostałych przypadkach wystarczy rozwiązanie typowe z katalogu producenta systemu barierkowego, ale z obliczeniem przez osobę z uprawnieniami.

Sprawdź lokalne warunki zabudowy, bo część gmin wymaga balustrad pełnych (bez prześwitów) od strony ulicy lub granicy działki. Wpis w MPZP lub WZ może narzucić materiał (stal, drewno) albo kolorystykę, a niezastosowanie się skutkuje odmową pozwolenia na użytkowanie.

Instrukcja montażu barierki balkonowej krok po kroku

Przygotowanie zaczyna się od zwymiarowania obrysu płyty i wyznaczenia osi słupków z tolerancją ±3 mm. Zbyt duży rozstaw obniża sztywność poręczy, zbyt mały utrudnia montaż szkła. Pierwszy słupek ustawia się w narożniku, drugi przy ścianie budynku, a kolejne rozmieszcza sznurkiem murarskim lub laserem liniowym. Każdy punkt kotwienia trzeba sprawdzić wykrywaczem zbrojenia, żeby nie wiercić w pręcie fi 12 mm, bo przewiercenie zbrojenia obniża nośność płyty i może wymagać ekspertyzy.

Wiercenie otworów wykonuje się wiertłem udarowym SDS-plus z odpylaniem (odkurzacz przemysłowy do betonu). Średnica otworu dla kotwy M12 wynosi 14 mm, głębokość hef + 10 mm zapasu. Po wywierceniu otwór czyści się szczotką i przedmucha pompką. Zaniedbanie czyszczenia obniża nośność kotwy chemicznej nawet o 50%, ponieważ pył betonowy tworzy warstwę poślizgową między żywicą a ścianką. Dla kotwy mechanicznej zanieczyszczenie zmniejsza tarcie klina i kotwa może się wysunąć przy pierwszym mocnym szarpnięciu.

Siedem kroków montażu

• Krok 1: wytyczenie osi słupków i oznaczenie punktów kotwienia z tolerancją ±3 mm
• Krok 2: kontrola zbrojenia wykrywaczem, korekta położenia w razie kolizji
• Krok 3: wiercenie otworów fi 14 mm na głębokość 120 mm (dla M12, hef 110 mm)
• Krok 4: czyszczenie otworów szczotką + pompka, powtórzenie 3 razy
• Krok 5: wstrzyknięcie żywicy od dna otworu, wkręcenie kotwy ruchem obrotowym
• Krok 6: czas wiązania wg tabeli (45 min przy 20°C, 6 h przy 5°C)
• Krok 7: montaż stopy słupka, dokręcenie momentem 60-80 Nm dla M12 w stali nierdzewnej

Moment dokręcenia jest wartością krytyczną. Zbyt mały (poniżej 40 Nm dla M12) nie dociąga stopy do podłoża i barierka pracuje przy obciążeniu, zbyt duży (powyżej 100 Nm) skręca śrubę lub rozciąga kotwę w betonie. Klucz dynamometryczny to nie luksus, lecz konieczność. Wartość momentu zależy od klasy śruby (8.8 vs 10.9) oraz poszycia (podkładka sprężysta czy zwykła) i wynosi zwykle 60-80 Nm dla stóp nierdzewnych A2.

Przy montażu balustrady szklanej od czoła kolejność kroków się odwraca. Najpierw mocujesz stopy słupków, potem wklejasz szybę w profile U między słupkami, na końcu zakładasz listwy dociskowe. Szkło laminowane VSG 8.8.4 o masie 40 kg/m² wymaga podparcia na każdym słupku i nie toleruje naprężeń punktowych.

Checklista bezpieczeństwa BHP

• okulary ochronne z bocznymi osłonami (odpryski betonu przy wierceniu)
• rękawice antyprzebiciowe (żywica i pył podrażniają skórę)
• uprząż z linką bezpieczeństwa przy pracy na wysokości powyżej 2 m
• kask z paskiem podbródkowym (spadające narzędzia z wyższych kondygnacji)
• buty z noskiem stalowym i podeszwą antypoślizgową
• apteczka z solą fizjologiczną do płukania oczu przy kontakcie z żywicą
• wietrzenie pomieszczenia przy montażu w zamkniętej loggii (opary żywicy)

Kotwy chemiczne w zamkniętych pomieszczeniach wydzielają styren i metakrylan metylu w ilościach nieszkodliwych, ale drażniących dla osób z astmą. Przy montażu w loggii zamkniętej oknami balkonowymi otwórz okno po każdej wstrzykniętej porcji żywicy, a w czasie wiązania nie wracaj do pomieszczenia na 2 godziny. Wietrzenie jest szczególnie ważne latem, gdy temperatura powyżej 30°C przyspiesza reakcję i zwiększa emisję oparów.

10 błędów przy montażu barierek, które kosztują życie

Montaż bez wykrywacza zbrojenia to pierwszy grzech główny. Wiercenie w pręcie zbrojeniowym obniża nośność płyty balkonowej, a w skrajnych przypadkach prowadzi do korozji i odspojenia otuliny. Drugim jest zbyt mała odległość od krawędzi. Kotwa M12 w odległości 30 mm od czoła płyty wyrwie się przy pierwszym silniejszym szarpnięciu, bo beton nie ma masy, żeby przejąć naprężenia stożkowe. Trzeci to brak czyszczenia otworu. Pył zmniejsza nośność żywicy o połowę, a mechanicznej o 20-30%.

Czwarty: dobór kotwy do betonu zimowego bez sprawdzenia temperatury. Żywica letnia przy 5°C nie zwiąże prawidłowo, a kotwa mechaniczna w betonie zamarzniętym pęka przy rozporze. Piąty: brak momentu dokręcenia. Klucz bez dynamometru to rosyjska ruletka z momentem od 30 do 100 Nm. Szósty: montaż stopy na nierównej powierzchni bez podkładek poziomujących. Stopa nie dolega do betonu na całej powierzchni i obciążenie skupia się w dwóch punktach zamiast czterech.

Siódmy błąd to mocowanie do warstwy wylewki zamiast do konstrukcji płyty. Wylewka ma 4-6 cm grubości i nie utrzyma kotwy mechanicznej, bo po przekroczeniu głębokości wylewki zaczynasz wiercić w hydroizolacji i folii. Ósmy: brak dylatacji przy długich balkonach (powyżej 6 m). Beton pracuje termicznie i barierka sztywno zamocowana pęknie w słupku lub wyrwie kotwy przy skurczu.

Dziesiąty i najczęstszy: montaż w temperaturze poniżej 0°C bez zimowej wersji żywicy. Zwykła żywica w mrozie nie twardnieje albo twardnieje z mikropęknięciami, których nie widać. Po roku taki montaż pokazuje luz na słupku, którego nikt nie umie wyjaśnić.

Co robić, gdy beton się kruszy

Gdy wiercisz otwór i wypada z niego kruszywo, nie zakrywaj problemu większą ilością żywicy. Odsłoń miejsce, wydrąż wszystko luźne aż do zdrowego betonu (zwykle 30-50 mm głębiej), a potem wklej kotwę chemiczną ze zwiększonym hef. Jeśli ubytek jest większy niż 1/3 objętości otworu, rozważ przeniesienie słupka o 100 mm w bok. W skrajnych przypadkach jedynym rozwiązaniem bywa montaż podstawy balustrady na kotwy wklejane w dodatkowy rdzeń z żywicy epoksydowej, ale to już robota dla konstruktora z uprawnieniami.

Przeglądy okresowe i konserwacja

Barierka balkonowa to nie jest element montujesz i zapominasz. Coroczny przegląd obejmuje sprawdzenie luzów na śrubach (kluczem dynamometrycznym, momentem jak przy montażu), stanu powłoki antykorozyjnej (zwłaszcza przy spawach i nacięciach) oraz drożności otworów odwadniających w stopach. Woda stojąca w stopie zimą zamarza i rozsadza stal od wewnątrz. Każdy słupek powinien mieć co najmniej jeden otwór fi 6 mm na dole stopy, żeby woda mogła odpłynąć.

Śruby nierdzewne A2 w środowisku miejskim (spaliny, kwaśne deszcze) wymagają wymiany po 10-15 latach, bo korozja wżerowa osłabia przekrój. Śruby A4 (z dodatkiem molibdenu) wytrzymują 20-25 lat w tych samych warunkach. Ocynkowane ogniowo wymagają kontroli co 5 lat, a w strefach nadmorskich co 3 lata. Każdy przegląd powinien kończyć się wpisem do książki obiektu budowlanego z datą, zakresem i podpisem.

Orientacyjny kosztorys montażu barierki balkonowej

Ceny materiałów wahają się znacząco w zależności od systemu i producenta. Stalowy słupek z wypełnieniem ze stali nierdzewnej to 280-450 PLN netto za metr bieżący, balustrada szklana z panelami VSG 8.8.4 osiąga 850-1400 PLN/mb, a aluminiowa z proszkowym malowaniem plasuje się w przedziale 350-600 PLN/mb. Kotwy stanowią 3-8% wartości materiałów, robocizna 35-50% całości inwestycji. Przy balkonie 6 metrów z balustradą ze stali nierdzewnej całość materiałów to 1700-2700 PLN netto, robocizna z montażem 2200-3500 PLN, razem 3900-6200 PLN netto.

Ceny nie obejmują zwykle przygotowania czoła płyty (skucie, reprofilacja), które w remontach sięga 80-150 PLN/mb. Przy balkonach w stanie surowym bez wylewki montaż jest prostszy i tańszy o 15-25%, bo nie trzeba chronić izolacji ani docinać profili do istniejącej posadzki. Przy wymianie starej balustrady na nową dochodzi koszt demontażu i utylizacji (40-80 PLN/mb).

Przy większych balkonach (powyżej 12 mb) wielu wykonawców obniża stawkę za metr o 10-20%, bo rozstaw słupków się powtarza i montaż przebiega szybciej. Negocjuj cenę przy powyżej 3 balkonów w jednym budynku, bo logistyka (dojazd, rusztowanie, sprzęt) rozkłada się na więcej metrów.

Źródła i podstawy prawne

Podstawą wymagań jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225 z późn. zm.), paragraf 57 i 58 dotyczące balustrad przy schodach, balkonach i tarasach. Normą obciążeniową jest PN-EN 1991-1-1 (Eurokod 1, oddziaływania na konstrukcje), tabela 6.12 z wartością 1,0 kN/m na poręcz. Aprobaty techniczne kotew (ETA, European Technical Assessment) publikowane są na stronie EOTA (eota.eu) oraz w bazach ITB (itb.pl). Katalogi kotew z obliczeniami nośności w zależności od klasy betonu znajdziesz u głównych producentów systemów zamocowań w Polsce.

Jeśli Twój balkon wymaga indywidualnego podejścia (wysokie piętro, nietypowa płyta, szkło bezpieczne), pierwszym krokiem niech będzie rozmowa z konstruktorem z uprawnieniami. Inspektora szukaj w izbach inżynierów budownictwa (piib.org.pl), zwracając uwagę na specjalność konstrukcyjno-budowlaną. Wpis w dzienniku budowy i protokół odbioru z konkretnymi wartościami momentów dokręcenia oraz wynikami próby wyrywania to dokumenty, które chronią Cię w razie kontroli nadzoru budowlanego lub roszczeń ubezpieczyciela.
