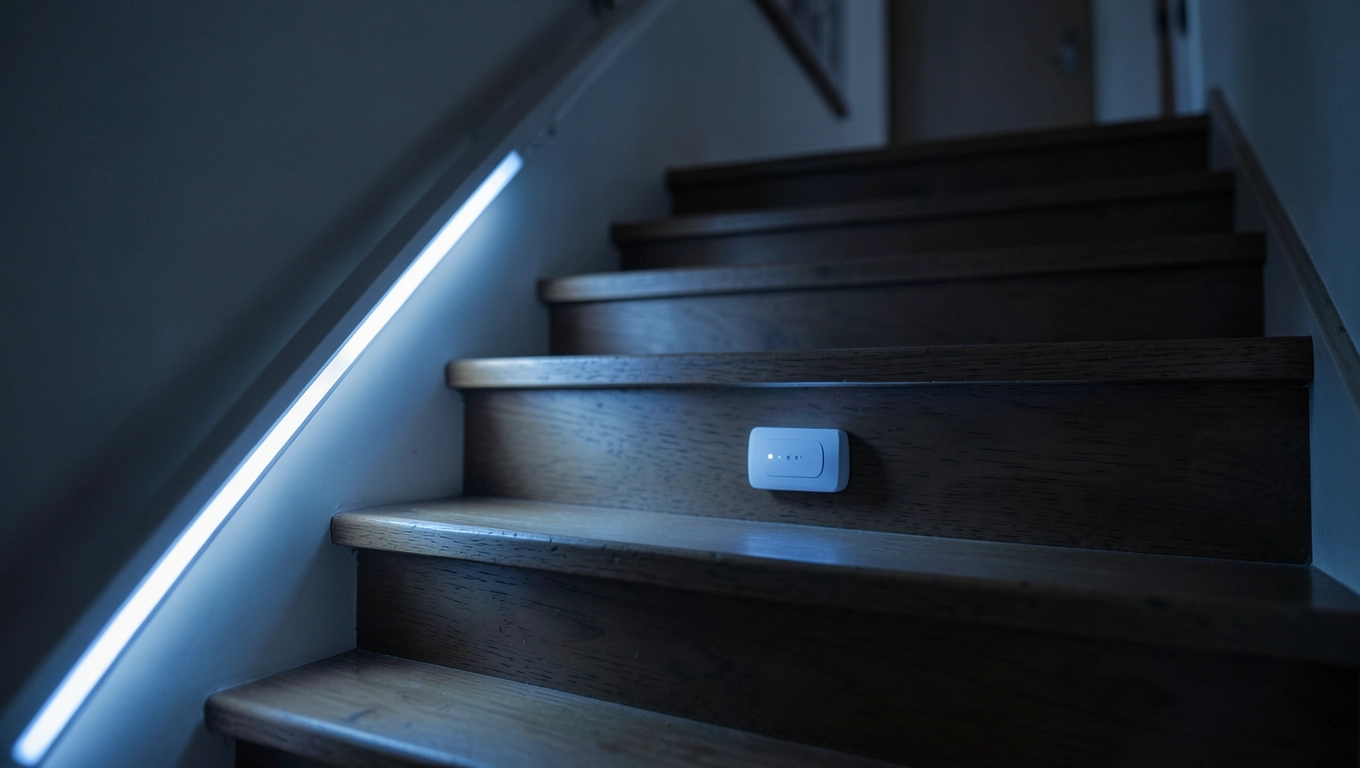

Ledy na schody z czujnikiem ruchu jak oświetlić stopnie bez włącznika?

Ciężko znaleźć wygodniejsze rozwiązanie niż ledy na schody z czujnikiem ruchu, gdy wchodzisz do domu po zmroku z siatkami w obu rękach albo budzisz dziecko w nocy, a boisz się, że potkniesz się o próg. Takie oświetlenie zapala się dokładnie wtedy, gdy stopa dotyka pierwszego stopnia, świeci miękką, ciepłą łuną i gaśnie samo sekundy po tym, jak ostatniego domownika połknie ciemność korytarza. Poniżej znajdziesz pełny przewodnik po mechanice, doborze taśm, montażu krok po kroku oraz realnych kosztach, które trzeba uwzględnić przed pierwszym wierceniem.

• Jak działa czujnik ruchu w oświetleniu schodów?
• Jakie ledy do schodów z czujnikiem wybrać?
• Montaż ledów z czujnikiem ruchu na schodach krok po kroku
• Najczęstsze błędy przy instalacji ledów z czujnikiem na schodach
• Dobór mocy i barwy krótkie kompendium

Jak działa czujnik ruchu w oświetleniu schodów?

Czujnik PIR (pasywny czujnik podczerwieni) rejestruje zmianę promieniowania cieplnego w polu widzenia, które w typowej konfiguracji obejmuje od 3 do 6 metrów. Gdy człowiek wchodzi w strefę, jego temperatura ciała (ok. 36,6°C) różni się od tła nawet o 10-15°C, a sensor odczytuje tę różnicę w ułamku sekundy.

W tańszych zestawach spotkasz czujniki mikrofalowe, emitujące fale o częstotliwości 5,8 GHz. Reagują na każdy ruch, nawet za szklaną balustradą, ale przy metalowych stopniach mogą fałszować odczyty. Dlatego właśnie przy schodach z elementami stalowymi sprawdza się PIR z wąską soczewką Fresnela.

Logika sterownika działa w prostej pętli: wykrycie ruchu → zamknięcie obwodu → podanie napięcia 12 V DC na taśmę LED → odmierzanie czasu świecenia (zwykle 30-120 s). Po upływie ustawionego czasu tranzystor MOSFET odcina zasilanie, a jasność gaśnie łagodnie, zgodnie z funkcją soft-off trwającą 2-3 s.

Wielu użytkowników pyta, dlaczego czujnik czasem zapala się sam, gdy nikogo nie ma w pobliżu. Najczęściej winowajcą jest nasłonecznienie, które podgrzewa framugę okna do temperatury zbliżonej do ludzkiego ciała, lub przeciąg z kaloryfera unoszący kurz. Dlatego właśnie czujnik montuje się po wewnętrznej stronie ściany, z dala od grzejników i bezpośredniego światła słonecznego.

Elementy składowe zestawu

• Czujnik PIR lub mikrofalowy z regulacją czułości i czasu podtrzymania
• Sterownik z wyjściem 12 V lub 24 V DC, zabezpieczony przed przeciążeniem
• Taśma LED o mocy 4,8-14,4 W na metr, w klasie szczelności IP65 lub IP67
• Zasilacz impulsowy 230 V AC / 12 V DC o mocy o 20% wyższej niż sumaryczne zapotrzebowanie taśm

Sumaryczne zapotrzebowanie liczysz, mnożąc długość taśmy przez jej moc. Dla schodów 14-stopniowych, z 1,5 m taśmy na każdy stopień, łączna długość wynosi 21 m. Przy taśmie 4,8 W/m daje to 100,8 W, więc zasilacz powinien mieć minimum 120 W.

Jakie ledy do schodów z czujnikiem wybrać?

Kluczowy parametr to temperatura barwowa. Ciepła biel 2700-3000 K wprowadza przytulność, oddaje drewno w jego naturalnym odcieniu i nie razi po zmroku. Neutralne 4000 K daje lepszą czytelność krawędzi, ale w sypialni może wydawać się zbyt chłodne. Zimne 6000 K sprawdza się w biurach, nie w domach.

Drugie kryterium to współczynnik oddawania barw CRI. Przy schodach z drewna egzotycznego albo barwionych stopni betonowych wybieraj CRI ≥ 90. Dzięki temu kolor drewna nie zszarzeje, a wzory na lastryko pozostaną czytelne.

Gęstość diod na taśmie determinuje równomierność linii światła. Modele 60 LED/m pozostawiają widoczne punkty przy głębokości profilu poniżej 10 mm. Gęstsze 120 LED/m lub 240 LED/m kosztują odpowiednio więcej, ale w profilu 12 mm dają już ciągłą smugę.

W profilach aluminiowych osadzonych w frezie schodów rekomendowane są taśmy 12 V DC. Niższe napięcie ułatwia spełnienie wymogów normy PN-EN 60598-2-13 dotyczącej oświetlenia montowanego w podłodze. Wyższe 24 V DC pozwala prowadzić dłuższe odcinki bez spadku napięcia powyżej 3%.

Porównanie popularnych typów taśm

Ceny obejmują samą taśmę bez profilu i zasilacza. W 2025 roku średni metraż potrzebny dla typowych schodów 14-stopniowych mieści się w przedziale 18-25 mb, co przekłada się na 540-1300 PLN za samą taśmę.

Kiedy unikać taśm RGB?

Na schodach prowadzących do sypialni dziecięcej RGB generuje niepotrzebną stymulację wzrokową przed snem, a kontrolery potrafią gubić synchronizację po kilku miesiącach. W strefach komunikacji publicznej zgodnie z normą PN-EN 12464-1 rekomendowane są diody białe o stałej barwie, ponieważ zmiana koloru wpływa na postrzeganie głębokości stopnia.

Montaż ledów z czujnikiem ruchu na schodach krok po kroku

Zanim sięgniesz po wiertarkę, narysuj schemat rozmieszczenia. Każdy stopień otrzymuje własny odcinek taśmy o długości równej szerokości stopnia pomniejszonej o 2 cm na marginesy bezpieczeństwa. Przewody łączące prowadź w peszelach o średnicy minimum 16 mm, ukrytych w bruzdach wyciętych w policzku schodów.

Pierwszym krokiem jest trasowanie bruzd. W schodach betonowych użyj szlifierki kątowej z tarczą diamentową 125 mm, ustawiając głębokość frezu na 8-10 mm. W drewnie wystarczy frezarka ręczna z frezem 10 mm. Pamiętaj o spadku 1% w stronę krawędzi, by ewentualna wilgoć mogła spłynąć.

Po wycięciu bruzd oczyść je odkurzaczem i zagruntuj. W betonie stosuj grunt akrylowy, w drewnie impregnat hydrofobowy. Następnie wklej profile aluminiowe na klej montażowy np. poliuretanowy, który kompensuje drgania termiczne o 0,5-1,2 mm/mb.

Podłączenie elektryczne

Zasilacz umieszczaj w suchej, wentylowanej szafce, minimum 30 cm nad podłogą. Przewód sieciowy YDYp 3×1,5 mm² prowadź w ścianie, w korytkach instalacyjnych. Od zasilacza do sterownika ciągnij przewód 2×0,75 mm². Pamiętaj o zabezpieczeniu obwodu wyłącznikiem nadprądowym 6 A oraz różnicowoprądowym 30 mA zgodnie z normą PN-HD 60364.

Sterownik montuj przy pierwszym lub ostatnim stopniu, w puszce instalacyjnej IP55. Czujnik skieruj prostopadle do kierunku ruchu, na wysokości 80-120 cm nad stopniem, pod kątem 15° w dół. Taki kąt minimalizuje liczbę fałszywych alarmów wywołanych ruchem głowy przechodnia.

Programowanie czasu i czułości

Większość sterowników posiada dwa pokrętła: TIME (czas świecenia) i LUX (próg zmierzchu). Ustaw LUX na pozycję odpowiadającą 50-80 lux, by światło nie włączało się w słoneczne popołudnie. TIME dobierz do długości schodów: 10 s dla 7 stopni, 20-30 s dla 15.

Testuj działanie wieczorem przy sztucznym oświetleniu oraz w pełnej ciemności. Jeżeli czujnik reaguje na drzwi szafy otwierane w korytarzu, przesuń go lub przykręć dołączoną blendę w celu zawężenia kąta widzenia.

Po podłączeniu wszystkich odcinków taśmy wykonaj pomiar napięcia na końcu ostatniego odcinka. Przy różnicy większej niż 3% względem wyjścia zasilacza, doinstaluj przewód wzmacniający 2×1,0 mm² równolegle do ostatnich 3 m trasy. Bez tego punktowej korekty jasność końcowych stopni może spaść o 15-20%.

Najczęstsze błędy przy instalacji ledów z czujnikiem na schodach

Pierwszy grzech to brak dylatacji w profilach aluminiowych. Aluminium rozszerza się o 0,023 mm/m na każdy stopień Celsjusza, więc przy 20-stopniowym skoku temperatury na 3-metrowym profilu przyrost wynosi 1,4 mm. Bez szczeliny dylatacyjnej profil wybrzusza się albo pęka, uszkadzając taśmę.

Drugi problem to zasilacz dobrany „na styk". Wielu instalatorów wybiera model o mocy równej zapotrzebowaniu taśmy. Przy ciągłej pracy zasilacz impulsowy traci około 10-15% sprawności na ciepło, więc przy braku zapasu żywotność spada z deklarowanych 50 000 h do realnych 18 000-22 000 h.

Trzeci, często pomijany detal to brak mostka termicznego między profilem a stopniem. W sezonie grzewczym profil nagrzany od strony oświetlonej oddaje ciepło do drewna, powodując miejscowe wysychanie i pęknięcia. Warstwa taśmy kaptonowej o grubości 0,05 mm lub ceramicznego podkładu eliminuje ten efekt.

Czwarty błąd to montaż czujnika w miejscu, gdzie może go zasłonić użytkownik wchodzący z pełnymi rękami. Kobieta z koszem, mężczyzna z walizką lub dziecko niosące zabawki tworzą fizyczną barierę, która blokuje wiązkę PIR. Dlatego czujnik umieszczaj po zewnętrznej stronie schodów, w linii wzroku przechodnia.

Piąty, rzadko wspominany mankament to brak zabezpieczenia przepięciowego. W budynkach z instalacją odgromową lub w pobliżu transformatora sieciowego impulsy napięciowe sięgające 1,5 kV potrafią zniszczyć wejście sterownika. Kosztujący 40-60 PLN warystor lub ogranicznik przepięć typu 1+2 chroni elektronikę.

Kiedy wezwać elektryka?

Jeżeli schody zasilane są z obwodu trójfazowego lub wymagają przebicia przez strop o grubości powyżej 25 cm, prace zleć osobie z uprawnieniami SEP grupy 1. Bez tego typu kwalifikacji nie tylko łamiesz przepisy, ale przede wszystkim nie uzyskasz odszkodowania w razie pożaru.

Wybieraj taśmy z gwarancją minimum 5 lat i zasilacze z certyfikatem CE oraz deklaracją zgodności z dyrektywą EMC 2014/30/UE. Tani zasilacz bez filtra EMI zakłóca domową sieć Wi-Fi w paśmie 2,4 GHz.

Nigdy nie łącz taśmy 12 V z zasilaczem 24 V. Przepięcie 100% powoduje natychmiastowe przepalenie pierwszych 5-10 diod, a po kilku sekundach całej sekcji. Koszt wymiany odcinka to 80-150 PLN plus demontaż profilu.

Dobór mocy i barwy krótkie kompendium

Przy schodach z drewna dębowego postaw na taśmy 2700 K, 9,6 W/m. Przy schodach betonowych szczelnych sprawdzą się 3000 K, 12 W/m, co podkreśla industrialny charakter surowego betonu. W strefach wejściowych o niskim suficie stosuj taśmy o kącie świecenia 120°, bo wąskie 30° tworzą ostre plamy świetlne na czole stopnia.

CRI poniżej 80 przy oświetleniu schodów z lastryko powoduje, że drobne inkluzje stają się niewidoczne, a wzór wydaje się monotonny. Wartość 95+ odwzorowuje kamień z pełną gamą odcieni, ale podnosi cenę taśmy o 30-60%.

Wpływ norm i przepisów

Zgodnie z normą PN-EN 12464-1 minimalne natężenie oświetlenia na schodach wewnętrznych budynków mieszkalnych wynosi 100 lux, a równomierność natężenia (U₀) nie mniejsza niż 0,4. Taśmy 4,8 W/m z odstępem 50 cm od ściany dają około 60-80 lux, więc dla spełnienia normy potrzebujesz mocniejszej taśmy 9,6 W/m lub dwóch rzędów diod.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), wymaga, by schody miały oświetlenie co najmniej jednym punktem świetlnym na każdą kondygnację. Czujnik ruchu zwiększa komfort użytkowania, ale nie zastępuje stałej oprawy schodowej.

Źródła danych i przepisy

• PN-EN 60598-2-13:2012 Oświetlenie montowane w podłodze
• PN-EN 12464-1:2021 Oświetlenie miejsc pracy. Miejsca pracy wewnątrz
• PN-HD 60364-4-41:2017 Instalacje elektryczne niskiego napięcia. Ochrona przeciwporażeniowa
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2019 poz. 1065)
• Dyrektywa EMC 2014/30/UE kompatybilność elektromagnetyczna

Poradnik dla inwestora: zaplanuj trasy kablowe przed wylaniem posadzki, dobierz taśmę z marginesem mocy, a czujnik umieść tam, gdzie ruch odbywa się najczęściej. Schody z ledami i czujnikiem ruchu to inwestycja rzędu 2500-4000 PLN, która przy prawidłowym montażu zwraca się w ciągu 2-3 lat w postaci oszczędności energii i braku potknięć po zmroku.
