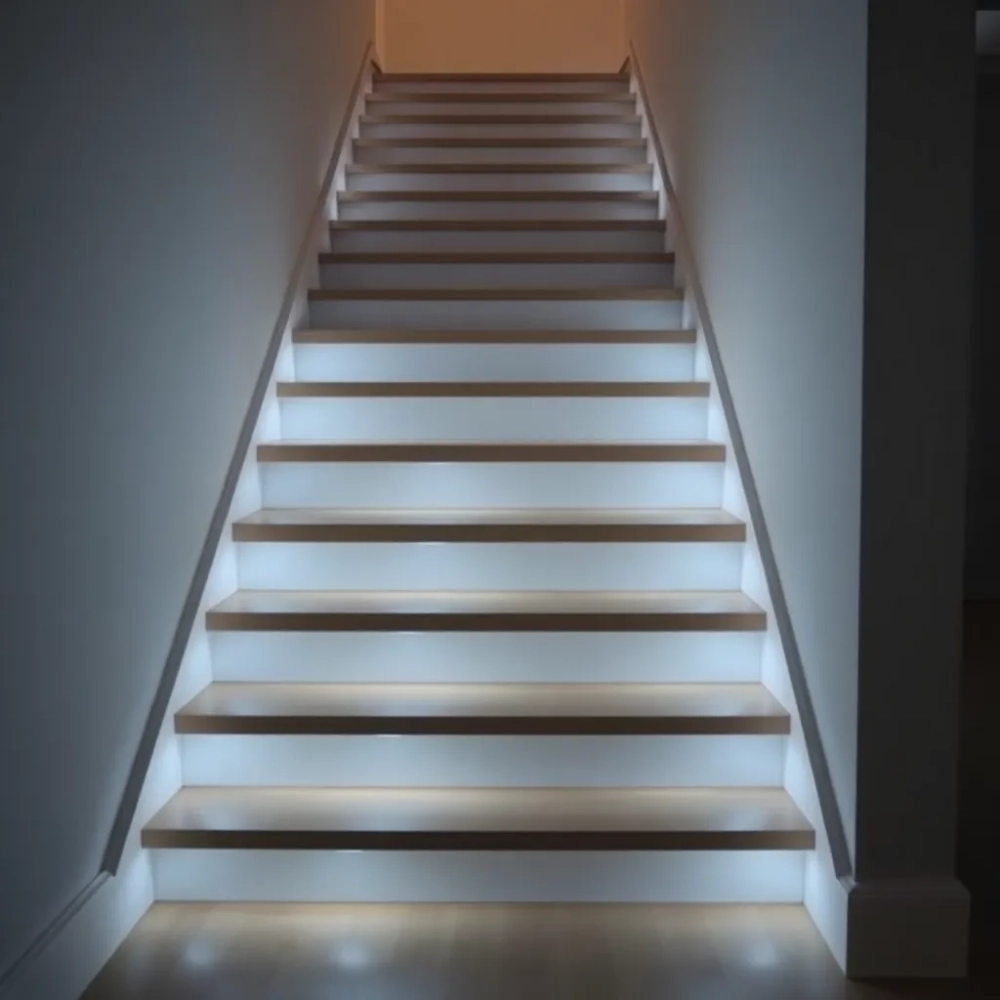

Oświetlenie schodów LED z czujnikiem ruchu praktyczny przewodnik 2026

Potknięcie na trzecim stopniu, bo stopa trafiła w ciemność. Szukanie włącznika po omacku, gdy z dołu niesie się płacz dziecka. Łupnięcie kolejnej faktury za prąd, bo lampka paliła się całą noc choć nikt po nią nie sięgał. Każdy, kto schodzi po zmroku ze schodów, zna przynajmniej jeden z tych scenariuszy. Badania GUS dotyczące wypadków domowych pokazują, że urazy na schodach stanowią jedną z głównych przyczyn hospitalizacji wśród osób starszych, a zdecydowana większość tych zdarzeń ma miejsce właśnie przy niedostatecznym oświetleniu. Jednocześnie pomiar zużycia energii wykazuje, że klasyczna lampa schodowa pracująca 8 godzin w trybie ciągłym pobiera rocznie tyle, co oświetlenie LED z czujnikiem ruchu świecące łącznie przez niespełna 250 godzin. Ta różnica sięga nawet 70% w skali roku. Oświetlenie schodów LED z czujnikiem ruchu rozwiązuje wszystkie trzy problemy jednym mechanizmem: automatycznie reaguje na obecność domownika, zapala światło tylko wtedy, gdy jest potrzebne, i gaśnie w momencie, gdy ktoś mija ostatni stopień. Warto zrozumieć, jak działa ten układ od środka, które komponenty mają znaczenie i gdzie tkwią pułapki, które kosztują sprawność oraz nerwy.

• Rodzaje czujników ruchu do schodów PIR czy mikrofala
• Jak zamontować oświetlenie schodów LED z czujnikiem ruchu krok po kroku
• Najczęstsze błędy przy montażu oświetlenia schodowego z czujnikiem ruchu
• Dobór mocy i temperatury barwowej LED na schody z czujnikiem
• Schody zabiegowe i skomplikowane geometrie
• Koszty eksploatacji w perspektywie pięcioletniej
• Normy i regulacje

Rodzaje czujników ruchu do schodów PIR czy mikrofala

Czujnik to serce całego układu, decydujące o tym, czy lampa zaświeci w odpowiedniej chwili i nie zareaguje na przesuwającego się kota. Na schodach stosuje się dziś dwa podstawowe typy detektorów, a wybór między nimi wynika z geometrii klatki schodowej oraz sposobu poruszania się po niej.

Czujnik PIR bierna podczerwień

PIR mierzy zmianę promieniowania podczerwonego w polu widzenia. Każde ludzkie ciało emituje ciepło o temperaturze około 36,6°C, co w paśmie 8-14 µm stanowi wyraźny kontrast dla tła. Czujnik składa się z dwóch lub czterech piroelementów za soczewką Fresnela; gdy obiekt przechodzi przez granicę pól detekcji, generuje impuls napięciowy, który układ elektroniczny interpretuje jako ruch.

Typowy czujnik PIR do zastosowań schodowych oferuje kąt detekcji od 100° do 360° w zależności od obudowy oraz zasięg od 3 do 8 metrów. Czas świecenia reguluje się najczęściej w zakresie od 5 sekund do 10 minut, a próg zmierzchowy (lux) od 3 lx do 2000 lx. W praktyce na prostym biegu schodowym wystarcza jeden czujnik zamontowany 15-20 cm nad górnym stopniem, skierowany w dół.

PIR ma jednak ograniczenie wynikające z zasady fizycznej: działa najlepiej, gdy ruch przecina prostopadle linie pól detekcji, a nie gdy użytkownik idzie wprost ku czujnikowi. Dlatego na schodach zabiegowych, zakręcających lub wąskich, jeden detektor potrafi pominąć osobę wspinającą się dokładnie w jego osi. Rozwiązaniem jest montaż dwóch czujników naprzeciwko lub wybór detektora mikrofalowego.

Czujnik mikrofalowy fala ciągła

Czujnik mikrofalowy emituje falę elektromagnetyczną o częstotliwości zazwyczaj 5,8 GHz i analizuje odbicia od poruszających się obiektów na zasadzie efektu Dopplera. Reaguje nie tylko na zmianę temperatury, ale na każdy ruch w obrębie pola, niezależnie od kierunku i temperatury obiektu.

Zasięg działania sięga od 1 do 12 metrów, a czułość można regulować potencjometrem w obudowie. W domach z grubymi ścianami lub w klatkach schodowych o nietypowej geometrii detektor mikrofalowy wykrywa ruch nawet przez cienkie przegrody co bywa zaletą, ale i wadą, bo potrafi reagować na sąsiada zza ściany.

Kiedy wybrać mikrofalę zamiast PIR? Gdy klatka schodowa jest wąska, biegi schodów zakręcają pod kątem 90° lub większym, gdy domownik chodzi w lekkiej odzieży albo latem w samej koszulce. PIR jest wystarczający w prostych, niezakręcających biegach, gdzie ruch zawsze odbywa się w poprzek pola detekcji.

Jak zamontować oświetlenie schodów LED z czujnikiem ruchu krok po kroku

Montaż różni się zasadniczo w zależności od tego, czy mamy dostęp do instalacji 230 V w ścianie, czy decydujemy się na zasilanie niskonapięciowe. Poniższy scenariusz obejmuje najczęstszy przypadek: remont z przygotowaną trasą kablową i zasilaczem umieszczonym w puszce rozdzielczej w holu.

Krok 1. Pomiar biegu schodów. Zmierz szerokość stopnia, jego głębokość oraz liczbę stopni. Na tej podstawie dobierzesz moc pojedynczego punktu świetlnego dla schodów o szerokości do 80 cm wystarczy 1-2 W na stopień, dla 80-120 cm potrzebujesz 2-3 W, a powyżej 120 cm nawet 3-4 W na każdy stopień. Zanotuj też, po której stronie biegnie kabel zasilający.

Krok 2. Trasowanie puszek i profili. Punktowe oprawy osadza się 15-20 cm nad krawędzią stopnia, na wysokości typowego chwytu poręczy. Taśmę LED prowadzi się zazwyczaj pod krawędzią policzka lub w podstopnicy. Przy schodach prostych co drugi stopień wystarcza; przy schodach zabiegowych lepiej oświetlić każdy stopień, bo kąt obrotu ogranicza widoczność sąsiednich krawędzi.

Krok 3. Prowadzenie przewodów. Dla obwodu 230 V stosuje się przewód YDYp 3×1,5 mm² prowadzony w peszelu lub pod tynkiem. Dla instalacji 12/24 V używa się linki miedzianej 2×0,5 mm² lub 2×0,75 mm² w zależności od długości obwodu. Pamiętaj, że spadek napięcia na długim obwodzie taśmy LED sięga 3% przy 5 metrach, więc przy 10 m biegu schodów zasilacz warto umieścić pośrodku, nie na jednym końcu.

Krok 4. Montaż opraw. Po osadzeniu puszek podtynkowych i wyprowadzeniu przewodów umieszcza się oprawki, podłączając zgodnie z oznaczeniami L/N/PE lub +/- . Biegunowość w obwodach DC ma znaczenie odwrócenie polaryzacji nie uszkodzi diod, ale taśma po prostu nie zaświeci. Po podłączeniu stabilizuje się oprawy w puszkach za pomocą sprężyn rozporowych lub wkrętów dociskowych.

Krok 5. Podłączenie czujnika i konfiguracja. Czujnik PIR instaluje się w taki sposób, aby jego pole detekcji obejmowało pierwszy i ostatni stopień biegu. Zalecane parametry początkowe: czas świecenia 30 sekund, próg zmierzchowy 30 lx (świt/zmierzch), czułość 60%. Test polega na 3-5 przejściach w obu kierunkach, ze zwróceniem uwagi na martwe pola oraz reakcję przy słabym świetle dziennym.

Krok 6. Uruchomienie i obciążenie próbne. Po włączeniu zasilania obserwuj, czy świecenie nie migotuje przy włączaniu kolejnych stopni oraz czy taśma nie nagrzewa się powyżej 45°C w najcieplejszym miejscu profilu przekroczenie tej temperatury skraca żywotność diod nawet o połowę. Norma EN 60598-2-2 dopuszcza temperaturę obudowy oprawy schodowej do 65°C, ale dla komfortu i bezpieczeństwa lepiej pozostać poniżej 50°C.

Prace przy instalacji 230 V wykonuj wyłącznie po odłączeniu napięcia i zgodnie z uprawnieniami SEP. Nawet niski prąd w obwodzie 12 V bywa niebezpieczny, jeśli zasilacz jest uszkodzony zachowaj biegunowość i nie mostkuj wyjść dodatniego z ujemnym.

Checklista przed uruchomieniem

• Trasa kablowa zmierzona i oznaczona
• Zasilacz o mocy co najmniej 130% sumarycznego poboru taśmy
• Czujnik zainstalowany prostopadle do kierunku ruchu
• Próg lux ustawiony na 20-50 dla pracy nocnej
• Czas świecenia ustawiony na 20-60 sekund dla schodów domowych

Dobór mocy i temperatury barwowej

Ciepła barwa (2700-3000 K) sprawdza się w domach jednorodzinnych i apartamentach daje miękką poświatę nieoślepiającą w nocy. Neutralna 4000 K lepiej sprawdza się w biurach i klatkach schodowych bloków, gdzie potrzebna jest większa czytelność krawędzi stopni. Zimna 5000-6500 K na schodach mieszkaniowych bywa męcząca, bo wzmaga kontrast cieni i utrudnia ocenę głębokości stopnia gołym okiem.

Najczęstsze błędy przy montażu oświetlenia schodowego z czujnikiem ruchu

Pięć najbardziej kosztownych pomyłek pojawia się niemal w każdym projekcie, który trafia do poprawki. Każda z nich wynika z pominięcia konkretnego zjawiska fizycznego lub zbyt pochopnego założenia.

Błąd 1: Zły kąt montażu czujnika PIR

Jeśli idziesz w kierunku czujnika, a nie w poprzek jego pola widzenia, detektor zareaguje z opóźnieniem lub w ogóle pominie zdarzenie. Wynika to z podziału pola detekcji na sektory ciało poruszające się wzdłuż granic sektorów nie generuje zmiany różnicowej sygnału na dwóch piroelementach. Montuj czujnik tak, by typowy kierunek schodzenia przecinał jego oś pod kątem 45-90°, nigdy wprost.

Błąd 2: Brak czujnika zmierzchu

Czujnik ruchu bez pomiaru natężenia światła zaświeci oświetlenie schodowe nawet w pełnym słońcu. To marnowanie energii i niepotrzebne zużycie diod. Większość czujników ma wbudowany fotorezystor upewnij się, że w danym modelu można ustawić próg aktywacji. Domyślnie w tańszych urządzeniach próg bywa ustawiony na 2000 lx, co odpowiada pochmurnemu dniu; lepiej obniżyć do 30-50 lx.

Błąd 3: Zbyt długi czas świecenia

Ustawienie czasu na 5-10 minut mija się z celem w domu jednorodzinnym. Przejście schodów trwa 15-30 sekund. Czas 30 sekund daje margines na spokojne zejście z torbą, ale nie marnuje energii, gdy lampka zapali się przypadkowo w nocy. Dłuższe czasy mają sens w korytarzach szpitali lub biur, nie w prywatnych klatkach schodowych.

Błąd 4: Zasilacz bez zapasu mocy

Zasilacz LED powinien mieć 20-30% zapasu ponad sumaryczny pobór taśmy. Praca na granicy wydajności powoduje nagrzewanie i skrócenie żywotności kondensatorów wewnętrznych. W praktyce oznacza to, że dla taśmy 60 W dobierasz zasilacz 80 W, a dla 100 W zasilacz 130 W. Koszt różnicy to 30-50 zł; oszczędność na wymianie zasilacza po 3 latach jest nieporównywalnie wyższa.

Błąd 5: Taśma bez profilu aluminiowego

Taśma LED bez radiatora oddaje ciepło bezpośrednio w powietrze. Diody tracą wtedy żywotność zamiast 50 000 godzin nominalnie, realnie uzyskujesz 20 000-25 000. Profil aluminiowy o przekroju 1-2 mm i szerokości 12-20 mm wystarcza, by utrzymać temperaturę diod poniżej 45°C, a zarazem pełni funkcję estetyczną maskuje diody i rozprasza światło równomiernie.

Przed przyklejeniem taśmy sprawdź, czy powierzchnia jest odtłuszczona alkoholem izopropylowym. Kurz i tłuszcz z palców obniżają przyczepność taśmy 3M o 40-60%, co na pionowej powierzchni podstopnicy kończy się odpadnięciem po kilku miesiącach.

Dobór mocy i temperatury barwowej LED na schody z czujnikiem

Skuteczność oświetlenia schodowego nie zależy od mocy samego LED-a, lecz od kontrastu między oświetlonym stopniem a otoczeniem. Zbyt mocne światło na ciemnej klatce oślepia; zbyt słabe nie różnicuje stopni. Jak ustalić optimum?

Reguła kciuka: lumenów na stopień powinno być tyle, ile wynosi połowa wartości luksów wymaganych w normie PN-EN 12464-1 dla klatek schodowych, czyli około 50-100 lx na powierzchni stopnia. Dla schodu o wymiarach 90×25 cm (0,225 m²) daje to 11-22 lumenów na stopień przy założeniu oświetlenia bezpośredniego, ale w praktyce mnożysz razy 4-5 ze względu na straty w kącie rozsyłu i odbicia od ściany. Stąd wyjściowe 80-150 lm na stopień.

Wpływ temperatury barwowej na percepcję głębokości

Schody stanowią specyficzną sytuację wzrokową: ludzkie oko ocenia odległość kolejnego stopnia na podstawie kontrastu jasności między krawędziami. Ciepła barwa (2700 K) obniża ten kontrast, bo ludzka gałka oczna jest bardziej czuła na światło żółte niż na niebieskie w słabym oświetleniu co jest zaletą, bo schody nie rażą. Barwa neutralna (4000 K) daje ostrzejszy kontrast, ale po zmroku może powodować olśnienie przy patrzeniu wprost na profil.

Decyzja zależy od stylu wnętrza i wieku domowników. Osoby po 60. roku życia mają zmniejszoną wrażliwość na kontrast i potrzebują cieplejszej, ale mocniejszej poświaty 3000 K przy 250 lm na stopień. Młodsze pokolenie sprawdzi się w 3000-4000 K przy 150-200 lm.

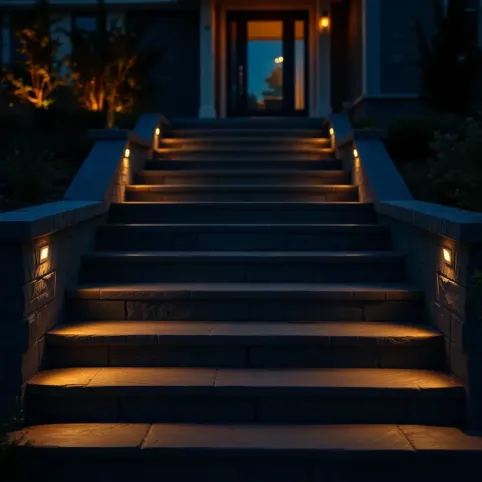

Schody zewnętrzne

Na zewnątrz temperatura barwowa 3000 K sprawdza się najlepiej, bo zimniejsza oświetla zbyt ostro i tworzy efekt „wieczornej dyskoteki". Stopień ochrony IP54 to absolutne minimum normy IEC 60529 klasyfikują tę wartość jako ochronę przed bryzgami wody z dowolnego kierunku. W przypadku schodów przy wejściu do domu, narażonych na deszcz i śnieg, lepszy będzie IP65.

Integracja z inteligentnym domem

Taśmy LED i oprawki 12/24 V można połączyć z centralką smart home poprzez ściemniacz Zigbee lub moduł Wi-Fi. Czujnik ruchu wysyła wtedy impuls załączający nie tylko do opraw, lecz także do aplikacji możliwe jest wtedy śledzenie, które godziny są najintensywniejsze, oraz powiązanie świecenia z trybem „noc" lub „urlop", gdy lampa zapala się pozornie bez powodu, by symulować obecność domowników.

W ekosystemach opartych o protokół Zigbee 3.0 (np. Philips Hue, IKEA TRÅDFRI, Tuya) kompatybilne są czujniki z protokołem Zigbee, ale wymagają wpięcia w sieć mesh. W praktyce oznacza to, że potrzebujesz co najmniej dwóch urządzeń zasilanych z sieci w obrębie domu, by czujnik na schodach miał stabilne połączenie z mostkiem. Przy schodach w piwnicy lub garażu podziemnym, gdzie sygnał Wi-Fi słabnie, Zigbee działa stabilniej niż same fale 2,4 GHz.

Kiedy NIE stosować lamp bateryjnych

Mimo pozornej wygody lampki na baterie mają swoje ograniczenia. Przy schodach o dużym natężeniu ruchu (biuro, klatka w bloku z 30 mieszkaniami, pensjonat) baterie wyczerpią się w ciągu 3-6 miesięcy. Koszt roczny wymiany ogniw potrafi przewyższyć koszt zasilacza sieciowego w ciągu pięciu lat. W takim scenariuszu nie ma sensu ekonomicznego ani ekologicznego montuj zasilanie sieciowe.

Drugi wyjątek to schody zabiegowe, gdzie prowadzenie przewodu byłoby nieproporcjonalnie kosztowne względem efektu. W takiej sytuacji lampki bateryjne z akumulatorem ładowanym przez panel USB pozostają rozsądnym kompromisem, choć montaż wymaga precyzji przy rozmieszczeniu czujnika zbyt wiele martwych pól wyłącza cały system.

Kiedy NIE stosować taśmy LED bez profilu

Są sytuacje, w których montaż samej taśmy, bez aluminiowego profilu, bywa uzasadniony na przykład przy podświetleniu stopni w kinie domowym, gdzie pasek i tak schowany jest za listwą maskującą. Jednak na otwartej podstopnicy, w miejscu narażonym na kurz i dotyk, brak radiatora oznacza nie tylko skrócenie żywotności diod. Nagromadzone ciepło może uszkodzić farbę lub tynk powyżej, a w skrajnych przypadkach w drewnianych schodach prowadzić do odbarwień lakieru.

Tryb dzienny i nocny

Czujnik zmierzchu pozwala wyłączyć system w dzień, ale w pochmurne zimowe dni natężenie na klatce schodowej spada do 100-200 lx wciąż powyżej progu 30 lx. Jeśli czujnik ma reagować tylko nocą, próg ustawia się na 10-20 lx. Sprawdź to latarką mierzącą lux wiele telefonów komórkowych ma tę funkcję w aplikacji producenta.

Regulacja czułości i czasu świecenia różni się w zależności od pory roku. Latem zmierzch zapada o 21:30, zimą o 16:00. Ten sam próg 30 lx daje różny efekt w czerwcu lampa zaświeci się dopiero po 22:00, w grudniu już o 17:00. Jeśli zależy Ci na stałym punkcie odniesienia, wybierz model z zewnętrznym fotorezystorem i ręczną kalibracją progu.

Schody zabiegowe i skomplikowane geometrie

Schody kręcone, zabiegowe (L-kształtne), ażurowe i wachlarzowe wymagają innego podejścia niż proste biegi. Pole widzenia jednego czujnika PIR obejmuje zwykle 100-120°, co na schodach skręcających pod 180° pozostawia martwe pola. W takich sytuacjach stosuje się sekwencyjny sterownik schodowy, który zapala stopnie jedna po drugiej, z opóźnieniem 50-150 ms między kolejnymi punktami, tworząc efekt fali świetlnej.

Sterownik sekwencyjny obsługuje od 8 do 32 stopni, a każdy wyjście ma własny driver prądowy. Koszt urządzenia zaczyna się od 250 zł za wersje 8-kanałowe, a zaawansowane modele z regulacją prędkości fali sięgają 800 zł. W schodach zabiegowych w budynkach zabytkowych sekwencja świetlna pełni też rolę informacyjną osoba wchodząca wie, w którą stronę biegnie bieg, bo kolejne stopnie zapalają się w przewidywalnym kierunku.

Gdy dwa czujniki PIR nie wystarczają

Na schodach z trzema zakrętami lub z podestem pośrednim jeden czujnik nie pokryje pola. Spotyka się dwa rozwiązania: sieć czujników PIR z nałożonymi polami detekcji (tworzą strefy z marginesem 20 cm) lub jeden sterownik z wejściem binarnym z wieloma czujnikami. Drugie rozwiązanie daje precyzyjniejszą kontrolę, bo sterownik wybiera, które stopnie zapalić na podstawie tego, który czujnik zadziałał pierwszy.

Koszty eksploatacji w perspektywie pięcioletniej

Porównanie opłacalności różni się w zależności od intensywności ruchu. W domu jednorodzinnym z dwoma schodami o łącznej liczbie 20 stopni, świecenie trwa statystycznie 1,5 godziny dziennie (30 przejść × 30 sekund). Roczne zużycie energii przy taśmie 24 W wynosi 13,14 kWh, czyli około 11 zł przy stawce 0,85 zł/kWh.

W lampce bateryjnej tej samej intensywności ogniwo AAA 1200 mAh 1,5 V wystarczy na 4-6 miesięcy. Roczny koszt wymiany to 80-120 zł (zestaw 8 sztuk co pół roku). Po pięciu latach daje to 400-600 zł samych baterii znacznie więcej niż rachunek za prąd przy wariancie sieciowym.

Normy i regulacje

Instalacja oświetlenia schodowego podlega kilku dokumentom. Najważniejsze to:

• PN-EN 60598-2-2 norma dla opraw oświetleniowych wbudowanych, określająca wymagania bezpieczeństwa i temperaturę obudowy.
• PN-EN 12464-1 norma oświetlenia miejsc pracy wewnętrznych, w której klatki schodowe mają wymagane 100 lx na stopniach.
• IEC 60529 stopień ochrony IP, decydujący o możliwości stosowania oprawy w warunkach wilgoci.
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§193-§194 dla klatek schodowych).

W budynkach wielorodzinnych decyzja o montażu oświetlenia schodowego z czujnikiem ruchu wymaga uzgodnienia ze wspólnotą lub spółdzielnią mieszkaniową, ponieważ ingeruje w instalację wspólną. W domach jednorodzinnych wystarczy projekt według własnych potrzeb, bez dodatkowych zgłoszeń.

Oświetlenie schodów LED z czujnikiem ruchu to układ trzech komponentów: czujnika detekcji ruchu (PIR lub mikrofalowego), źródła światła (punktowego lub taśmy LED) oraz sterownika czasowego z opcją pomiaru zmierzchu. Różnica między wariantami sprowadza się do trzech decyzji: instalacja sieciowa (230 V) czy niskonapięciowa (12/24 V), detekcja PIR (tańsza, lepsza w prostych biegach) czy mikrofalowa (droższa, lepsza w geometriach zakrętowych) i montaż podtynkowy czy natynkowy.

Koszty eksploatacji różnią się istotnie: lampka bateryjna kosztuje 5-10 razy więcej w przeliczeniu rocznym niż wariant sieciowy, choć wygrywa wygodą montażu. W domu z 20 stopniami przejście z wariantu bateryjnego na taśmę LED w profilu aluminiowym zwraca się po około 18 miesiącach, a po pięciu latach przynosi oszczędność 350-500 zł.

Przy wyborze zwróć uwagę na trzy konkretne parametry: typ czujnika i jego pole detekcji dopasowane do geometrii biegu, moc zasilacza z zapasem 20-30% ponad pobór taśmy, profil aluminiowy do odprowadzania ciepła. Pominięcie któregokolwiek z tych elementów skraca żywotność systemu o 30-50%, a niekiedy całkowicie uniemożliwia poprawne działanie.

Przy schodach zabiegowych, kręconych lub wąskich klatkach schodowych warto skonsultować projekt ze specjalistą jeden źle umieszczony czujnik potrafi sprawić, że wchodząc po zmroku, masz wrażenie, że schody nie reagują na Twoją obecność.

Źródła danych i norm: PN-EN 60598-2-2 (dostępna w PKN), PN-EN 12464-1, IEC 60529, Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dane GUS dotyczące wypadków domowych (stat.gov.pl), raporty producentów komponentów LED publikowane w serwisach branżowych (np. led-professional.com, ledinside.com).
