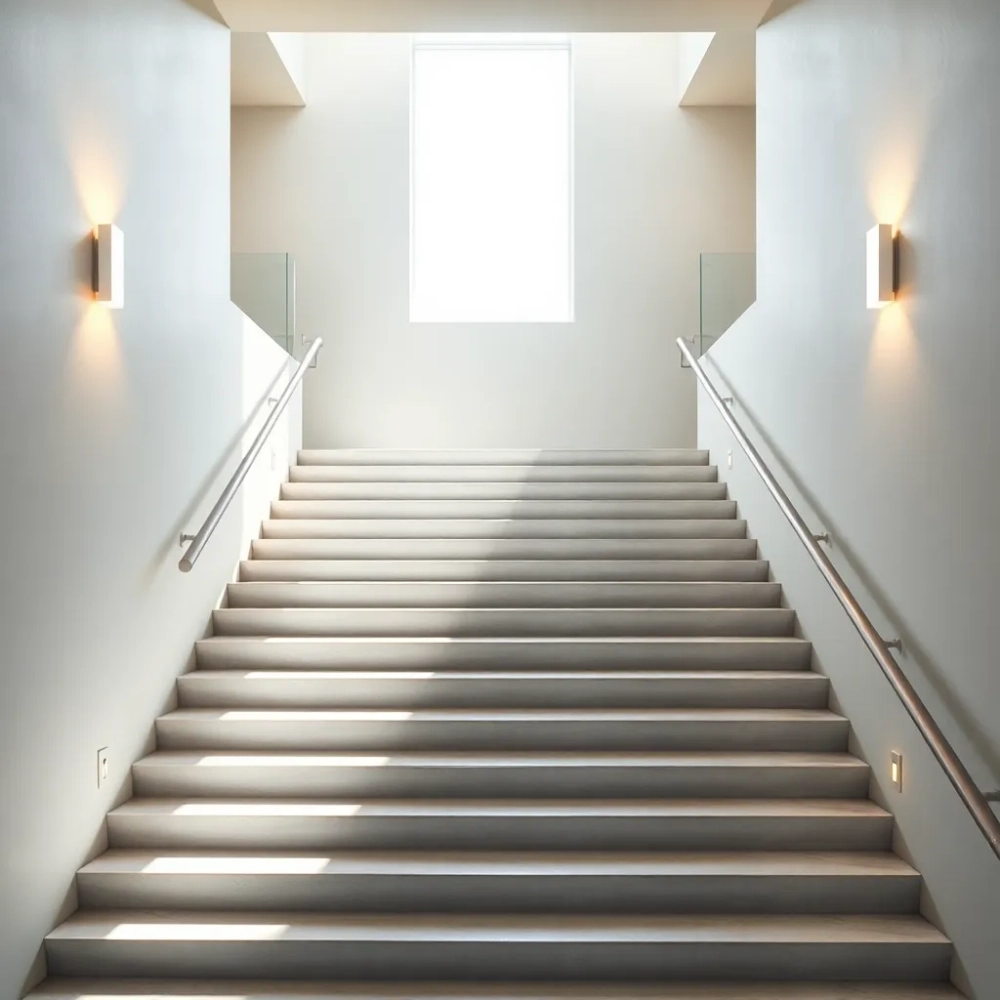

Oświetlenie klatki schodowej w bloku

Ciemna klatka schodowa to nie tylko dyskomfort, ale konkretne ryzyko: według danych GUS z 2022 roku upadki na schodach stanowią trzecią najczęstszą przyczynę urazów w gospodarstwach domowych, a w budynkach wielorodzinnych odpowiadają za blisko 40% zgłoszeń do ubezpieczycieli z tytułu OC wspólnoty. Jednocześnie wymiana oświetlenia na energooszczędne LED potrafi obciąć rachunek za prąd w częściach wspólnych nawet o 70%. Poniżej znajdziesz konkretne normy natężenia, porównanie trzech typów czujników, kalkulację zwrotu inwestycji dla typowego bloku i listę błędów montażowych, które kosztują wspólnoty powtórną wymianę po dwóch sezonach.

• Plafon LED z czujnikiem ruchu do klatki schodowej: który typ wybrać
• Ile luxów na klatce schodowej i jak rozplanować strefy światła
• Oświetlenie awaryjne klatki schodowej w bloku: przepisy i odpowiedzialność
• Energooszczędne oświetlenie klatki schodowej: kalkulacja zwrotu z inwestycji
• Najczęstsze dylematy decyzyjne

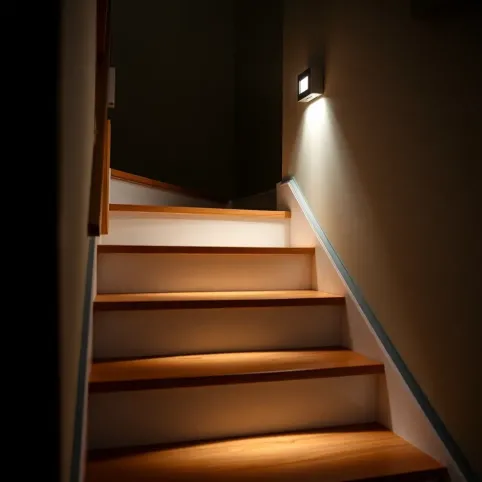

Plafon LED z czujnikiem ruchu do klatki schodowej: który typ wybrać

PIR wykrywa ruch na zasadzie pomiaru zmiany promieniowania podczerwonego w polu widzenia soczewki Fresnela, dlatego reaguje wyłącznie na obiekty mające temperaturę ciała i przemieszczające się prostopadle do płaszczyzny czujnika. Sprawdza się w klatkach o prostym układzie, gdzie schody biegną w jednej osi i nie ma zakrętów zasłoniętych filarami.

Mikrofalowy (HF) emituje fale radiowe w paśmie 5,8 GHz i rejestruje ich odbicie; reaguje na każdy ruch, także za cienką ścianką działową, przez co potrafi włączać światło bez realnej potrzeby. W klatkach z przylegającymi mieszkaniami bywa uciążliwy, ale w wysokich holach windowych, gdzie osoba wchodzi z boku, daje pewniejsze pokrycie niż PIR.

Zmierzchowy (fotokomórka) to osobna klasa urządzenia: włącza światło, gdy natężenie naturalnego oświetlenia spadnie poniżej progu (zwykle 10-20 lx), i wyłącza o świcie. Łączy się go z zegarem astronomicznym albo z tradycyjnym wyłącznikiem schodowym, uzyskując wtedy tzw. podtrzymanie nocne.

Tabela porównawcza czujników

Przy wyborze zwróć uwagę na trzy parametry, które odróżniają produkt do zastosowań profesjonalnych od marketowego. IK08 oznacza odporność na uderzenie 5 dżuli, czyli nauderzenie metalową kulką o masie 1,7 kg z odległości 29,5 cm; bez tej klasy klosz pęka od pierwszego rzuconego klucza. IP44 wystarczy w suchej klatce zamkniętej, ale przy wejściu lub w piwnicy wymagane jest minimum IP54, bo wilgoć skroplinowa potrafi w ciągu roku zniszczyć zasilacz. Zakres napięcia 100-277 V AC eliminuje problem z historią instalacji: stare bloki mają jeszcze 220 V, nowe 230 V z tolerancją ±10%, i nie każdy tani plafon to wytrzymuje.

Nie stosuj PIR na klatce zewnętrznej z ruchomymi gałęziami krzewów ani mikrofalowego w korytarzu z mieszkaniami na parterze. W pierwszym przypadku wiatr potrafi włączać światło kilkadziesiąt razy za noc, skracając żywotność LED o 20-30%. W drugim mieszkańcy usłyszą kliknięcia za ścianą, a czujnik będzie reagował na kroki na klatce sąsiedniego pionu.

Ile luxów na klatce schodowej i jak rozplanować strefy światła

Norma PN-EN 12464-1:2014 „Oświetlenie miejsc pracy i miejsc związanych z pracą. Miejsca pracy wewnątrz budynków” określa dla klatek schodowych w budynkach mieszkalnych natężenie 100 lx na powierzchni stopnia i podestu oraz współczynnik równomierności U₀ ≥ 0,40. W praktyce oznacza to, że różnica między najjaśniejszym a najciemniejszym punktem schodka nie może przekraczać 2,5-krotności, bo oko potrzebuje około 0,7 sekundy na adaptację do półmroku.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), w § 181 ust. 2 nakłada obowiązek zapewnienia oświetlenia światłem sztucznym ogólnego przeznaczenia we wszystkich pomieszczeniach, w których brak światła dziennego uniemożliwia bezpieczne poruszanie się. Klatka schodowa w bloku bez okien spełnia tę definicję co do zasady.

Kontrolę zgodności z normą sprawdza powiatowy inspektor nadzoru budowlanego w ramach odbioru lub kontroli okresowej, ale w praktyce liczy się pomiar luksomierzem wykonany przez zarządcę. Pomiar warto wykonać na każdym podeście i w połowie biegu schodowego w godzinach nocnych, kiedy działa wyłącznie oświetlenie sztuczne.

Schemat stref dla typowego bloku

Podtrzymanie nocne przy windzie to rozwiązanie, które zwiększa poczucie bezpieczeństwa bez istotnego wzrostu kosztów. Ściemniacz wysterowany z czujnika zmierzchowego utrzymuje 15-20% mocy oprawy przez całą noc, a po wykryciu ruchu w ciągu 0,3 sekundy podnosi ją do 100%. Mechanizm bazuje na fakcie, że ludzkie oko potrzebuje 10-15 minut na pełną adaptację z jasności 20% do ciemności; jeśli drzwi windy otworzą się w półmroku, pasażer przez pierwszą sekundę widzi zaledwie 30% otoczenia i łatwo o potknięcie.

Oświetlenie awaryjne klatki schodowej w bloku: przepisy i odpowiedzialność

W bloku wyposażonym w awaryjne oświetlenie ewakuacyjne obowiązuje norma PN-EN 1838:2013 „Zastosowania oświetlenia. Oświetlenie awaryjne”, która wymaga natężenia minimum 1 lx na osi drogi ewakuacyjnej przez co najmniej 60 minut od zaniku napięcia. Wspólnota mieszkaniowa lub spółdzielnia jest odpowiedzialna za utrzymanie tego oświetlenia w stanie sprawności, a w razie wypadku z brakiem widoczności to zarządca odpowiada cywilnie na podstawie art. 415 Kodeksu cywilnego.

Praktyczna konsekwencja braku oświetlenia awaryjnego pojawia się nie w kontroli, lecz w momencie pożaru albo awarii sieci. Ubezpieczyciel w takiej sytuacji może odmówić wypłaty odszkodowania z polisy wspólnoty, powołując się na niedopełnienie obowiązków wynikających z § 4 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków.

Trzy kategorie opraw awaryjnych

• Oprawy z wbudowanym akumulatorem Ni-Cd lub LiFePO₄ koszt 180-320 PLN brutto, autonomia 1-3 h, ładowanie 24 h po każdym rozładowaniu, żywotność baterii 4-6 lat.
• Oprawy z modułem centralnej baterii (CBS) wymagają osobnej szafy awaryjnej, koszt inwestycji od 8 000 PLN, ale brak wymiany baterii w oprawach przez 10-15 lat.
• Oprawy adresowalne DALI-2 monitoring online stanu każdej oprawy, automatyczny test comiesięczny, koszt jednostkowy 350-500 PLN plus sterownik ok. 4 000 PLN.

Dla wspólnoty liczącej 20-40 mieszkań najbardziej opłacalny jest wariant pierwszy, pod warunkiem prowadzenia rejestru przeglądów. Akumulator LiFePO₄ utrzymuje 80% pojemności po 2 000 cykli, czyli przy teście co miesiąc wystarcza na 14 lat pracy, co dwukrotnie przewyższa żywotność tradycyjnego Ni-Cd.

Energooszczędne oświetlenie klatki schodowej: kalkulacja zwrotu z inwestycji

Przeliczmy wariant dla typowej klatki 5-piętrowego bloku z wielkiej płyty, liczącej 20 opraw na trzech biegach schodowych i trzech podestach.

Tabela: koszt roczny eksploatacji starej i nowej instalacji

Oszczędność roczna wynosi 8 515 PLN. Przy koszcie wymiany instalacji 20 opraw LED z czujnikami na poziomie 140 PLN netto za sztukę plus 1 800 PLN za robociznę (8 godzin × 225 PLN) całkowity nakład to 4 600 PLN brutto. Zwrot z inwestycji następuje po 7 miesiącach, a trwałość instalacji przekracza 10 lat bez żadnych kosztów eksploatacyjnych poza okresowym czyszczeniem kloszy.

Kalkulacja pomija spadek mocy opraw LED w czasie, który wynosi średnio L70 przy 50 000 h, czyli po 14 latach pracy z czujnikiem strumień spadnie do 70% wartości początkowej. W praktyce inwestycja zwraca się wielokrotnie, zanim to nastąpi.

Montaż i najczęstsze błędy

Źle ustawiony czujnik PIR potrafi zredukować oszczędność o połowę. Jeśli pole widzenia obejmuje grzejnik centralnego ogrzewania, konwekcja ciepłego powietrza uruchamia go kilkadziesiąt razy dziennie. Jeśli soczewka skierowana jest wprost na okno, w słoneczne dni oprawa nie włącza się mimo ruchu, bo próg zmierzchowy odcina reakcję.

Brak IK08 przy wejściu do klatki oznacza wymianę klosza co 12-18 miesięcy. Tani plafon z matowym poliwęglanu bez odpornych wkładek pęka od uderzenia piłką albo rzucanego klucza, a wtedy kurz i wilgoć dostają się do wnętrza i przyspieszają degradację diod.

Montaż oświetlenia awaryjnego wymaga uprawnień SEP grupy 1 (eksploatacja) przy podłączeniu do istniejącej rozdzielni, a w przypadku nowej instalacji także grupy 3 (dozór) przy odbiorze przez inspektora ppoż. Wspólnota, która zleca prace elektrykowi bez tych uprawnień, ryzykuje odmowę odszkodowania i odpowiedzialność karną zarządu w razie wypadku.

Checklista przed zakupem oprawy

• Napięcie zasilania 100-277 V AC (kompatybilność ze starą instalacją)
• Klasa szczelności minimum IP44 w klatce, IP54 przy wejściu, IP65 w piwnicy
• Odporność mechaniczna IK08 lub wyższa
• Typ montażu natynkowy lub podtynkowy dopasowany do stropu
• Gwarancja producenta minimum 3 lata na oprawę, 2 lata na zasilacz
• Deklaracja zgodności CE i zgodność z PN-EN 60598-1
• Możliwość regulacji czasu podtrzymania i progu zmierzchu

Konserwacja i gwarancja

Przegląd oświetlenia klatki schodowej powinno się wykonywać dwa razy w roku: wiosną, po sezonie grzewczym, kiedy kurz osiada na kloszach, i jesienią, przed okresem zwiększonej wilgotności. Czyszczenie klosza zwiększa strumień o 8-12%, a w klatce z palącymi się papierosami nawet o 25%.

Test baterii awaryjnych przeprowadza się co miesiąc przez 30 sekund (test funkcjonalny) i co 12 miesięcy przez pełną godzinę (test autonomii). Wynik odnotowuje się w książce obiektu, a każdą wymianę akumulatora zgłasza się do ubezpieczyciela jako aktualizację stanu ochrony ppoż.

Najczęstsze dylematy decyzyjne

PIR czy mikrofalowy w starej klatce wielkiej płyty? PIR, bo mikrofalowy reaguje na ruch za ścianami mieszkań na parterze, a w wielkiej płycie o grubości ścian 14-16 cm to realny problem. Wyjątek stanowią klatki z grubymi murowanymi ścianami powyżej 25 cm, gdzie tłumienie fal jest wystarczające.

Czy wymieniać oświetlenie w starej instalacji bez uziemienia? Tak, ale wyłącznie na oprawy II klasy ochronności, oznaczone symbolem kwadratu w kwadracie. Klasa I wymaga uziemienia, klasa II zapewnia bezpieczeństwo przez podwójną izolację, a klasa III wymaga zasilania SELV (poniżej 50 V AC), co w bloku z sieci 230 V wymaga dodatkowego transformatora.

Czy warto inwestować w oprawy z komunikacją bezprzewodową? W nowym budynku tak, bo koszt okablowania magistrali DALI-2 przewyższa oszczędność. W starym bloku inwestycja w system Casambi albo Zigbee nie zwróci się, bo każda oprawa jest droższa o 120-200 PLN, a korzyść z indywidualnego sterowania jest w klatce schodowej znikoma.

Oświetlenie klatki schodowej w bloku to inwestycja, która łączy trzy trudne do pogodzenia wymagania: bezpieczeństwo użytkowników, zgodność z normami i kontrolę kosztów. Konkretne liczby z kalkulacji powyżej pokazują, że prawidłowy dobór plafonów LED z czujnikiem PIR zwraca się w ciągu jednego sezonu grzewczego, a prawidłowe strefowanie zapewnia zgodność z PN-EN 12464-1 bez przewymiarowania mocy. Wspólnota, która porówna trzy oferty różniące się klasą IK, typem czujnika i gwarancją, zapłaci mniej niż ta, która wybierze najtańszy plafon z marketu i po dwóch latach zacznie wymianę od nowa.

Źródła danych i przepisów:

• PN-EN 12464-1:2014 Oświetlenie miejsc pracy wewnątrz budynków
• PN-EN 1838:2013 Zastosowania oświetlenia. Oświetlenie awaryjne
• PN-EN 60598-1 Oprawy oświetleniowe. Wymagania ogólne i badania
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) isap.sejm.gov.pl
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków (Dz.U. 2006 nr 80 poz. 563) isap.sejm.gov.pl
• Art. 415 Kodeksu cywilnego odpowiedzialność za szkodę
• Dane GUS dotyczące urazów w gospodarstwach domowych, 2022 stat.gov.pl
• Taryfy energii elektrycznej dla gospodarstw domowych, operatorzy sieci dystrybucyjnych, 2024 ure.gov.pl
