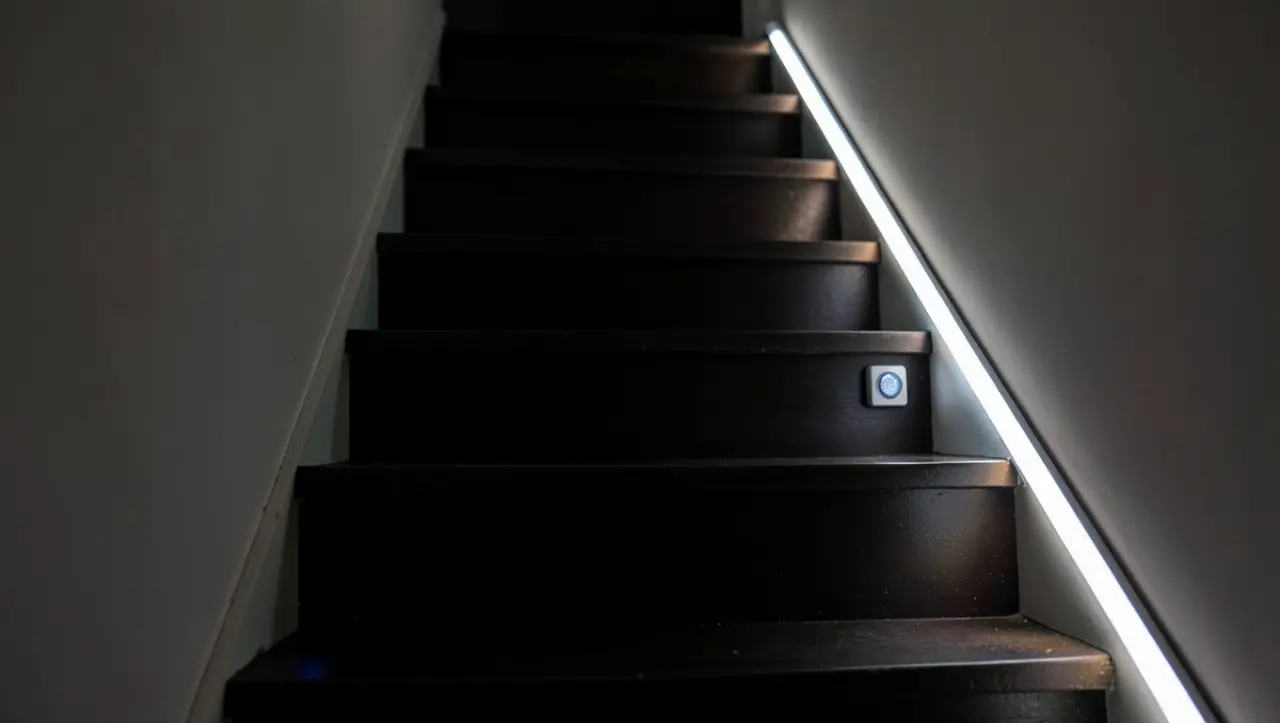

Listwa LED z czujnikiem ruchu na schody

W skrócie: Listwa LED z czujnikiem ruchu na schody działa ze sterownikiem i dwoma czujnikami PIR na górze i na dole biegu, które zapalają stopnie kaskadowo. Sterownik obsługuje do 16 stopni, a zasilanie to 12 V (do 120 W) lub 24 V (do 240 W).

• Sterownik schodowy LED - serce zestawy z czujnikiem ruchu
• Jak podłączyć taśmę LED na schodach krok po kroku
• Listwa LED 12 V czy 24 V - którą wybrać do schodów
• Najczęstsze błędy przy montażu oświetlenia schodów z czujnikiem

Każdy, kto choć raz wchodził po ciemnych schodach z pełnymi rękami zakupów albo budził się nocą na dźwięk dziecka wybierającego się do łazienki, natychmiast zrozumie sens automatycznego oświetlenia reagującego na ruch. Listwa LED z czujnikiem ruchu na schody to rozwiązanie, które łączy codzienny komfort z realnym bezpieczeństwem, a jego sercem jest niewielki, ale precyzyjny sterownik schodowy LED. Poniżej znajdziesz pełne spojrzenie na temat: od parametrów technicznych i sposobu montażu, przez dobór napięcia 12 V versus 24 V, aż po najczęstsze błędy, które potrafią zepsuć nawet najlepiej dobrane podzespoły.

Sterownik schodowy LED - serce zestawy z czujnikiem ruchu

Sterownik schodowy to maleńkie urządzenie elektroniczne, które decyduje o tym, jak dokładnie zachowa się światło na stopniach. W zależności od modelu obsługuje od 2 do nawet 16 stopni, a w bardziej rozbudowanych wersjach umożliwia konfigurację pełnej sekwencji zapalania i gaszenia. Każdy stopień otrzymuje własny kanał wyjściowy, do którego podłączasz taśmę lub listwę LED.

W praktyce działanie opiera się na dwóch czujnikach PIR montowanych na górze i na dole biegu schodów. Gdy pierwszy z nich wykryje ruch, sterownik uruchamia kaskadowe rozświetlanie kolejnych stopni - z prędkością ustawioną w zakresie 9 poziomów płynności. Po upływie zaprogramowanego czasu (od 2 do 30 sekund) światło gaśnie w tej samej kolejności, tworząc charakterystyczny efekt fali. Czujnik ruchu schody LED to więc coś więcej niż zwykła lampka - to precyzyjnie zsynchronizowane oświetlenie sekwencyjne.

Najważniejsze parametry, które trzeba znać przed zakupem:

• Zasilanie LED: 12 V DC (do 120 W łącznie) lub 24 V DC (do 240 W łącznie).
• Moc na pojedynczy stopień: 7,5 W przy 12 V / 15 W przy 24 V.
• Zasięg detekcji czujnika PIR: około 1,5 m, kąt wykrywania typowo 100°.
• Liczba obsługiwanych stopni: regulowana, maksymalnie 16.
• Stopnie jasności: cztery ustawienia: 25 %, 50 %, 75 % oraz 100 %.
• Sposób montażu czujek: nawierzchniowy (natynkowy) albo do wpustu (podtynkowy).

Wyobraź sobie standardowy, dwunastostopniowy bieg w domu jednorodzinnym. Przy zasilaniu 24 V każdy stopień może pobierać do 15 W, co w praktyce oznacza, że taśma o mocy 14,4 W/mb i długości około 90 cm na stopień pracuje z pełną rezerwą mocy. Bezpieczny margines 5-10 % chroni zasilacz i tranzystory sterownika przed przegrzewaniem, a co za tym idzie, znacząco wydłuża żywotność całego układu.

Zaawansowane sterowniki schodowe pozwalają regulować cztery kluczowe parametry fizycznie, za pomocą przycisków na obudowie. Pierwszy z nich odpowiada za liczbę aktywnych stopni - przydatne, gdy montujesz zestaw w domu, a nie wszystkie stopnie wymagają podświetlenia. Drugi to tempo rozjaśniania: dziewięć poziomów płynności pozwala uzyskać zarówno subtelny, kinowy efekt, jak i natychmiastowe, praktyczne zapalenie. Trzeci przycisk ustala czas podtrzymania (2-30 s), a czwarty poziom jasności. Pełna personalizacja bez ingerencji w aplikację mobilną to ogromny atut - w końcu automatyczne oświetlenie schodów powinno po prostu działać.

W domach, gdzie z klatki schodowej korzystają małe dzieci, osoby starsze lub zwierzęta, kluczowe znaczenie ma czas podtrzymania ustawiony na co najmniej 15 s. Zbyt krótki interwał sprawia, że schody gasną w połowie zejścia, co mija się z celem instalacji.

Jak podłączyć taśmę LED na schodach krok po kroku

Montaż oświetlenia schodów LED z czujnikiem nie wymaga uprawnień elektrycznych, o ile pracujesz przy bezpiecznym napięciu stałym 12 lub 24 V. Cały proces można podzielić na dziesięć logicznych etapów, z których każdy rozwiązuje konkretny problem techniczny - od rozmieszczenia czujników, po prowadzenie przewodów sygnałowych.

Krok pierwszy: wyłącz zasilanie w rozdzielni i sprawdź brak napięcia miernikiem na przewodach, do których podłączysz zasilacz. Nawet jeśli końcówka działa przy napięciu bezpiecznym, sam zasilacz sieciowy montujemy po stronie 230 V - tu ostrożność jest obowiązkowa. Krok drugi: zmierz całkowitą długość wszystkich stopni, które zamierzasz podświetlić. W typowych klatkach schodowych domów jednorodzinnych daje to od 6 m do nawet 18 m taśmy.

Krok trzeci i czwarty to wybór miejsca montażu sterownika oraz czujników PIR. Sterownik najlepiej umieścić w pobliżu zasilacza - zwykle w szafce pod schodami, w garażu lub pomieszczeniu gospodarczym. Czujki natomiast montujemy na wysokości 15-20 cm od poziomu podłogi, skierowane w stronę osoby wchodzącej na schody. Krok piąty: poprowadź przewód sygnałowy od każdego stopnia do sterownika. Najwygodniej użyć przewodu miedzianego linki o przekroju 0,35-0,5 mm².

Checklista montażowa w 10 punktach

• Wyłączenie napięcia w obwodzie i weryfikacja braku fazy miernikiem.
• Pomiar długości wszystkich stopni i wybór taśmy o odpowiedniej gęstości LED.
• Wybór lokalizacji sterownika - suche, wentylowane miejsce, maks. 15 m od skrajnego stopnia.
• Rozmieszczenie dwóch czujników PIR - jeden na dole, drugi na górze biegu.
• Poprowadzenie przewodów sygnałowych w korytkach lub listwach instalacyjnych.
• Podłączenie zasilacza 12 V lub 24 V do sieci 230 V z zachowaniem polaryzacji.
• Połączenie wyjść sterownika z taśmami LED każdego stopnia (złącza skręcane lub lutowane).
• Zaprogramowanie liczby stopni, czasu podtrzymania, jasności i płynności.
• Test sekwencji przy użyciu przycisku ręcznego uruchamiania.
• Zabezpieczenie połączeń koszulkami termokurczliwymi i finalny montaż listew.

Krok szósty: połącz zasilacz ze sterownikiem zwracając uwagę na polaryzację. Większość sterowników schodowych ma oznaczone wejścia V+ i V- - odwrotne podłączenie co prawda nie uszkodzi urządzenia natychmiast, ale w dłuższej perspektywie degraduje kondensatory filtra wejściowego. Krok siódmy: każdy stopień podłącz osobną żyłą do odpowiedniego wyjścia w sterowniku. Złącza skręcane (Wago, Phoenix) sprawdzają się lepiej niż lutowane, bo umożliwiają szybki serwis.

Nigdy nie łącz równolegle dwóch wyjść sterownika w celu zwiększenia mocy. Tranzystory wyjściowe nie są na to przewidziane i przy przeciążeniu przepali się kanał, a naprawa często oznacza wymianę całego sterownika.

Kroki od ósmego do dziesiątego sprowadzają się do programowania i testów. Po włączeniu zasilania sterownik uruchamia się w trybie serwisowym. Przyciskami fizycznymi ustawiasz liczbę stopni, czas podtrzymania, jasność i tempo rozjaśniania. Dopiero po pozytywnym teście sekwencji warto zamykać puszki i maskować korytka. Schemat podłączenia warto wydrukować i wkleić do skrzynki rozdzielczej, bo za kilka lat może się przydać serwisantowi lub tobie samemu.

Listwa LED 12 V czy 24 V - którą wybrać do schodów

Wybór napięcia to jeden z najważniejszych parametrów całej instalacji, a jednocześnie źródło ogromnej liczby błędów. Listwa LED z czujnikiem ruchu na schody wymaga zasilania bezpiecznym napięciem stałym, lecz sam dobór 12 V albo 24 V wpływa na jasność, długość odcinków i straty energii.

Tabela poniżej zestawia obie opcje w typowych warunkach domowych:

Dobór napięcia sprowadza się do fizyki przewodzenia. Przy tym samym przekroju przewodu zasilającego, napięcie 24 V pozwala przesłać dwukrotnie większą moc przy dwukrotnie niższym prądzie. Niższy prąd oznacza mniejsze straty cieplne w przewodach, a w konsekwencji stabilniejszą jasność na końcach taśmy. Dlatego w dłuższych biegach schodowych - szczególnie powyżej 12 stopni - sterownik schodowy 24 V to wybór bardziej przyszłościowy i bezpieczniejszy dla elektroniki.

Z drugiej strony, taśmy 12 V oferują łatwiejsze cięcie (co 2,5-5 cm) i są tańsze o około 10-20 % od swoich 24-woltowych odpowiedników. W krótkich biegach schodowych, liczących do ośmiu stopni, różnica w spadkach napięcia bywa pomijalna. W takiej sytuacji 12 V wygrywa prostotą i niższym kosztem zasilacza.

Polska norma PN-EN 60598-2-2 regulująca oprawy oświetleniowe do montażu wpuszczanego wymaga, aby każda listwa LED w stropie lub ścianie posiadała odpowiednią klasę szczelności (minimum IP20 w suchych pomieszczeniach). Przy schodach zewnętrznych lub w łazienkach konieczne jest IP65 lub wyższe.

Kiedy nie warto wybierać 12 V? Gdy planowany bieg schodowy ma więcej niż 10 stopni albo gdy odległość od zasilacza do najdalszego stopnia przekracza 8 m. Spadki napięcia objawiają się wtedy nierównomierną jasnością: dolne stopnie świecą mocno, górne wyraźnie słabiej. W takiej sytuacji pozostaje albo przejście na 24 V, albo zastosowanie wzmacniaczy sygnału - co komplikuje instalację i podnosi koszt.

Kiedy nie warto wybierać 24 V? Gdy domowa instalacja wykorzystuje już liczne zasilacze 12 V (np. do oświetlenia podszafkowego w kuchni) i zależy ci na spójności komponentów. Utrzymanie jednego napięcia w całym domu ułatwia późniejszy serwis i magazynowanie zapasowych zasilaczy.

Najczęstsze błędy przy montażu oświetlenia schodów z czujnikiem

Statystyki serwisowe wskazują, że około 70 % awarii czujnika ruchu schody LED wynika z błędów montażowych, a nie z wad fabrycznych komponentów. Identyfikacja tych pomyłek przed instalacją pozwala zaoszczędzić czas, pieniądze i frustrację.

Najczęstszy błąd to umieszczanie czujników PIR w miejscach, gdzie mogą reagować na ruch poza schodami - na przykład naprzeciwko drzwi do pokoju. Skutkuje to samoistnym zapalaniem się oświetlenia, gdy ktoś przechodzi w pobliżu, nawet jeśli nie korzysta ze schodów. Czujnik musi mieć wąski kąt detekcji ograniczony do stopni, a wszelkie przeszkody (rośliny, zasłony, otwarte drzwi) trzeba odsunąć.

Drugą klasyczną pomyłką jest zasilanie całej instalacji jednym zasilaczem o zbyt niskiej mocy. Konstruktorzy często sumują moc samych taśm, zapominając o rezerwie 20 % na rozruch oraz o mocy pobieranej przez sterownik. Zasilacz pracujący na granicy swoich możliwości szybko się przegrzewa, a jego żywotność spada nawet o 60 %. Jeżeli łączna moc taśm wynosi 95 W, zasilacz powinien mieć minimum 120 W.

Trzeci błąd to rezygnacja z zabezpieczeń przeciwprzepięciowych. Choć samo oświetlenie pracuje przy niskim napięciu stałym, zasilacz sieciowy jest narażony na skoki napięcia, szczególnie w starszych instalacjach. Dioda Zenera lub warystor na wejściu zasilacza kosztuje kilka złotych, a potrafi uchronić cały sterownik schodowy przed uszkodzeniem.

Czwarty, niezwykle powszechny problem, to brak testu czujników po zakończeniu instalacji. Monterzy ustawiają domyślne parametry, uruchamiają sekwencję raz i uznają temat za zamknięty. Po kilku tygodniach użytkowania okazuje się, że czas podtrzymania jest za krótki, jasność za niska, a płynność rozjaśniania zbyt wolna dla osoby schodzącej. Każdy sterownik schodowy LED wymaga kilkudniowej obserwacji i drobnych korekt, zanim osiągnie optymalne ustawienia.

Piątym błędem jest montaż listew LED bez profili aluminiowych. Taśmy LED bez radiatora oddają ciepło bezpośrednio w powietrze, co prowadzi do przyspieszonej degradacji diod i spadku jasności już po kilkunastu tysiącach godzin pracy. Profil aluminiowy wydłuża żywotność taśmy dwu- do trzykrotnie, jednocześnie poprawiając estetykę montażu.

Porównanie trzech rozwiązań oświetlenia schodów

Energooszczędność to temat, który przychodzi naturalnie po omówieniu błędów. Typowy zestaw z 16 stopniami pobiera w trybie czuwania zaledwie 0,5 W (sam sterownik). W cyklu aktywnym przy jasności 50 % każdy stopień pobiera średnio 3-5 W przez 20 sekund. Przy założeniu 30 cykli na dobę daje to roczne zużycie energii na poziomie 5-8 kWh. W przeliczeniu na taryfę G11 (około 0,62 zł/kWh w 2024 r.) koszt eksploatacji wynosi od 3 do 5 zł rocznie. Dla porównania, klasyczne kinkiety żarowe pozostawione nocą w klatce schodowej potrafią zużyć 150-300 kWh rocznie, co przekłada się na koszt 90-180 zł. Sterownik schodowy LED zwraca się więc w ciągu kilku lat wyłącznie z oszczędności energii, nie wspominając o komforcie.

Planując montaż, zaplanuj również trasę prowadzenia przewodów sygnałowych. Każdy dodatkowy metr przewodu to nie tylko większy koszt materiału, ale też potencjalne miejsce zakłóceń. Trzymaj przewody sygnałowe z dala od kabli energetycznych 230 V - optymalna odległość to minimum 15 cm, a przy dłuższych odcinkach warto zastosować ekranowanie.

Współpraca z systemami smart home to kolejne pytanie, które pojawia się bardzo często. Standardowy sterownik schodowy 16 stopni pracuje autonomicznie, ale wiele modeli oferuje dodatkowe wejścia stykowe lub wyjścia przekaźnikowe. Można je połączyć z centralą KNX, Fibaro, Home Assistant lub Tuya, dzięki czemu oświetlenie schodów staje się częścią scenariusza „wychodzę z domu" albo „kino wieczorem". W praktyce wymaga to dodatkowego modułu przekaźnikowego i konfiguracji w centrali, ale sam sterownik nie wymaga modyfikacji.

Ściemnianie to funkcja obecna w większości nowoczesnych sterowników. Cztery poziomy jasności, które oferuje urządzenie opisywane w tym tekście, w zupełności wystarczają do typowych zastosowań domowych. Jeżeli potrzebujesz płynnej regulacji, sprawdź, czy sterownik obsługuje protokół PWM w zakresie 0-100 %. Taki zakres pozwala zsynchronizować schody z resztą oświetlenia w salonie, tworząc jednorodny klimat wieczornej relaksacji.

Specyfikacja techniczna sterownika schodowego STEP - skrócona

Świadomy wybór komponentów i staranne wykonanie instalacji to fundament, na którym opiera się bezawaryjność automatycznego oświetlenia schodów. Każdy z omówionych elementów - od napięcia zasilania, przez lokalizację czujników, po typ profili LED - wpływa na końcowy efekt wizualny i niezawodność. Skoro wiesz już, na co zwrócić uwagę, czas dobrać konkretny zestaw do swoich schodów i cieszyć się komfortem, który daje światło pojawiające się dokładnie wtedy, gdy go potrzebujesz.

Źródła danych i norm:

• PN-EN 60598-2-2 - oprawy oświetleniowe wbudowywane, wymagania szczegółowe.
• PN-EN 60529 - stopnie ochrony zapewniane przez obudowy (kod IP).
• PN-HD 60364 - instalacje elektryczne niskiego napięcia w budynkach.
• Materiały referencyjne portalu designlight.com.pl - opis techniczny sterownika schodowego STEP.
