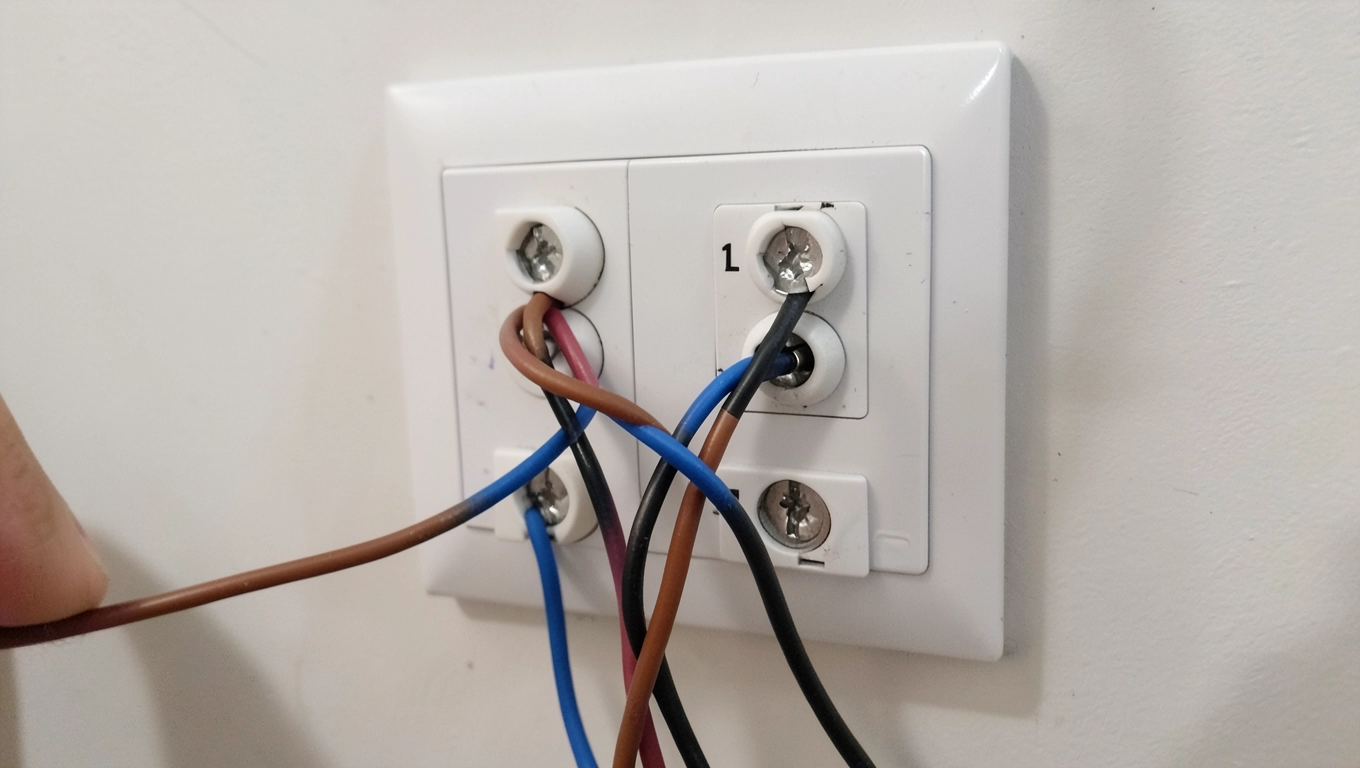

Jak podłączyć włącznik schodowy Polmark Rosa

Kto z nas nie błądził po omacku po schodach, szukając w ciemności włącznika światła? Ten frustrujący scenariusz kończy się tam, gdzie zaczyna się sprytne rozwiązanie - oświetlenie sterowane z dwóch miejsc. Jeśli zastanawiasz się, jak podłączyć włącznik schodowy Polmark Rosa, to wiedz, że proces ten opiera się na logicznym połączeniu przewodów fazowego (L) oraz dwóch przewodów komunikacyjnych (tzw. 'pomiędzywłącznikowych' 1 i 2) między dwoma łącznikami schodowymi i lampą – to absolutnie wykonalne dla kogoś, kto ma minimalne pojęcie o elektryce i zachowuje ostrożność. Zamiast karkołomnych manewrów w półmroku, zyskujesz wygodę i bezpieczeństwo za relatywnie niewielki nakład pracy, który warto podjąć.

• Schemat podłączenia włącznika schodowego Polmark Rosa i instrukcja montażu
• Sprawdzenie poprawności działania podłączonego włącznika
• Typowe problemy i ich rozwiązywanie

Analiza danych dotyczących poszukiwań informacji w sieci ukazuje wyraźne wzorce i powszechne pytania związane z samodzielnym montażem systemów oświetleniowych. Zainteresowanie tematyką podłączeń łączników schodowych jest znaczące, co sugeruje, że wielu użytkowników poszukuje jasnych wskazówek przed podjęciem się zadania, pragnąc sprostać wyzwaniu bez konieczności angażowania specjalisty. Zrozumienie najczęściej napotykanych trudności i orientacyjnych ram czasowych pozwala realistycznie ocenić zakres prac i potencjalne komplikacje.

Te dane wyraźnie pokazują, że temat podłączeń łączników schodowych budzi szerokie zainteresowanie i nierzadko wiąże się z potrzebą rozwiązania specyficznych trudności, a statystyki błędów sugerują, że mimo teoretycznej prostoty schematu, praktyczne aspekty montażu wymagają dokładności, zrozumienia zasad i zachowania kluczowych kroków proceduralnych. Orientacyjny czas realizacji pokazuje, że jest to zadanie wykonalne w ramach popołudnia dla przeciętnego majsterkowicza, pod warunkiem odpowiedniego przygotowania i dostępu do rzetelnych instrukcji. Warto poświęcić czas na gruntowne zapoznanie się ze schematem i procedurą, aby zminimalizować ryzyko problemów i zapewnić bezpieczne podłączenie włącznika schodowego.

Schemat podłączenia włącznika schodowego Polmark Rosa i instrukcja montażu

Zgłębienie tematu montażu włącznika schodowego, takiego jak model Polmark Rosa, rozpoczyna się od absolutnie kluczowego elementu: schematu elektrycznego. Nie jest to zbędny dodatek, lecz mapa drogowa dla każdego, kto pragnie skutecznie i bezpiecznie wykonać to zadanie. Rzetelne schematy elektryczne, często dostępne w ramach informacji dostarczanych przez producenta, stanowią pierwszy i najważniejszy krok. Zrozumienie oznaczeń i symboliki na schemacie to podstawa, zanim w ogóle pomyślimy o fizycznych połączeniach.

Zobacz także: Jak prawidłowo podłączyć włącznik schodowy OSPEL? Poradnik instalacji 2025

Typowy schemat dla oświetlenia sterowanego z dwóch punktów, znanego jako układ schodowy, opiera się na trzech przewodach "ruchomych" między włącznikami oraz zasilaniu do pierwszego włącznika i przewodu do lampy od drugiego włącznika. Pierwszy włącznik (S1) przyjmuje fazę (przewód "L") i "rozdaje" ją na dwa przewody tzw. "korespondencyjne" lub "pomiędzywłącznikowe", oznaczone zwykle jako 1 i 2. Drugi włącznik (S2) przyjmuje te same przewody 1 i 2, a jego zacisk "L" lub "COM" (w zależności od modelu) przekazuje fazę do lampy.

Instrukcja montażu krok po kroku: Po pierwsze, i to absolutny priorytet, odłącz zasilanie w obwodzie, nad którym pracujesz. To nie jest sugestia, to twardy nakaz bezpieczeństwa! Znalezienie odpowiedniego bezpiecznika w rozdzielnicy i upewnienie się, że jest wyłączony, to moment, w którym musimy być bezkompromisowi. Czasem lepiej wyłączyć główne zasilanie, niż ryzykować porażeniem. Należy użyć próbnika napięcia lub multimetru, aby potwierdzić brak napięcia w przewodach w miejscu pracy. Ignorowanie tego kroku jest proszeniem się o kłopoty, potencjalnie śmiertelne.

Następnie przygotuj narzędzia. Potrzebujesz podstawowych elementów, takich jak wkrętak izolowany (rozmiar dopasowany do śrub włącznika), ściągacz izolacji do przewodów, wspomniany próbnik napięcia, a być może także kombinerki. W przypadku prowadzenia nowych przewodów, konieczne będą również odpowiednie kable – typowo kable trójżyłowe (np. 3x1.5mm² lub 3x2.5mm² do zasilania i sterowania) oraz kable dwużyłowe lub trójżyłowe (w zależności od potrzeby przewodu ochronnego w puszce) do lampy. Wybór przekroju zależy od mocy oświetlenia i długości przewodów, ale dla standardowego oświetlenia domowego 1.5 mm² jest zazwyczaj wystarczający dla obwodu oświetleniowego.

Zobacz także: Włącznik Schodowy jako Zwykły w 2025: Poradnik Eksperta

Faza przygotowania obejmuje także planowanie trasy przewodów. Przewody zasilające do pierwszego włącznika, przewody "pomiędzywłącznikowe" między włącznikami oraz przewód od drugiego włącznika do lampy – wszystkie muszą znaleźć się w odpowiednich puszkach instalacyjnych. Zwróć uwagę na staranne ułożenie kabli i ich zamocowanie, aby uniknąć uszkodzeń mechanicznych. Puszkę pod włącznik osadza się w ścianie na odpowiedniej wysokości – standardowo jest to 140-150 cm od podłogi, ale może być inna, dostosowana do konkretnego projektu czy Twoich potrzeb.

Przystępując do podłączenia włącznika pierwszego (S1): Zlokalizuj przewód zasilający (fazowy 'L' - zwykle w izolacji koloru brązowego lub czarnego). Ten przewód podłącz do zacisku oznaczonego 'L' (lub 'COM') na włączniku. Następnie, przewody "pomiędzywłącznikowe" (zwykle w izolacji innych kolorów, np. niebieski, szary) podłącz do zacisków oznaczonych 1 i 2. Ważne jest, abyś zapisał sobie lub zapamiętał, który kolor przewodu trafił do zacisku 1, a który do zacisku 2 – ta kolejność musi być identyczna na drugim włączniku, aby układ działał prawidłowo. Zaciski L, 1, 2 są kluczowe do prawidłowego działania układu schodowego.

Teraz przechodzimy do włącznika drugiego (S2). Do jego zacisków 1 i 2 podłącz dokładnie te same przewody "pomiędzywłącznikowe" co w włączniku S1, zachowując identyczną kolejność kolorów/oznaczeń. Przewód, który ma iść do lampy, podłącz do zacisku 'L' (lub 'COM') na tym włączniku S2. Ten przewód będzie przenosił fazę do lampy wtedy, gdy układ włączników będzie w pozycji "załączony". Upewnij się, że wszystkie połączenia w zaciskach są solidne – luźne przewody to częsta przyczyna problemów lub, co gorsza, zagrożenie pożarowe. Śruby powinny być dokręcone, ale z wyczuciem, aby nie uszkodzić przewodu ani samego zacisku.

Zobacz także: Jak podłączyć włącznik schodowy podwójny z pojedynczym? Poradnik 2025

Na koniec pozostaje podłączenie przy lampie. Standardowe podłączenie lampy wymaga przewodu neutralnego (N - zwykle niebieski) i ochronnego (PE - zwykle żółto-zielony), które powinny pochodzić bezpośrednio ze stałego zasilania obwodu oświetleniowego (tej samej linii, z której fazę doprowadzono do S1). Przewód fazowy dla lampy, który podłączaliśmy do zacisku 'L'/'COM' włącznika S2, podłącz do zacisku fazowego lampy. Przewód neutralny podłącz do zacisku N lampy, a ochronny do zacisku PE lampy (jeśli lampa go posiada, co jest standardem dla bezpieczeństwa). Pełne schematy elektryczne dostępne online lub w instrukcji włącznika Polmark Rosa są nieocenionym wsparciem wizualizacyjnym.

Przykręcenie włączników do puszek: Po wykonaniu połączeń, przewody delikatnie i starannie ułóż w puszce instalacyjnej, starając się, aby nie były nadmiernie zagięte czy ściśnięte. Następnie zamontuj włącznik w puszce, używając śrub montażowych lub pazurków rozpierających (w zależności od typu puszki). Włączniki Polmark Rosa często posiadają solidne zaciski śrubowe i prosty system mocowania, co ułatwia montaż. Pamiętaj o starannym ustawieniu ramki włącznika, aby całość wyglądała estetycznie. Po zakończeniu prac montażowych, a *przed* przywróceniem zasilania, niezbędne jest testowanie instalacji. Nie rzucaj się od razu na włączanie prądu; ostrożność popłaca wielokrotnie w tej dziedzinie.

Zobacz także: Jak podłączyć włącznik schodowy dotykowy w 2025 roku? Poradnik krok po kroku

Orientacyjne zużycie materiałów pomocniczych i czasu na instalację dwóch włączników schodowych (typowa puszka, standardowe kable):

• Czas na przygotowanie (odłączenie prądu, zbiórka narzędzi): 15-30 minut
• Czas na prowadzenie przewodów (przy założeniu gotowej infrastruktury): 30-60 minut (przygotowanie końcówek kabli)
• Czas na podłączenie jednego włącznika (S1): 15-25 minut
• Czas na podłączenie drugiego włącznika (S2): 15-25 minut
• Czas na podłączenie lampy: 10-20 minut
• Czas na wstępne testy (bez prądu): 10-20 minut
• Zużycie taśmy izolacyjnej: Kilkadziesiąt cm (do zabezpieczenia połączeń, izolacji końcówek PE jeśli nie są w zacisku)
• Zużycie kostek złączek (opcjonalnie, zamiast podłączeń w puszce): kilka sztuk

Sumarycznie, dla sprawnego majsterkowicza, cała procedura może zamknąć się w 1.5 do 3 godzin pracy, nie licząc czasu na usuwanie potencjalnych problemów, które, bądźmy szczerzy, czasem się pojawiają. Dokładność w pracy z zaciskami oznaczonymi zaciski L, 1, 2 oraz staranne śledzenie schematu to najlepsza recepta na sukces. Pamiętaj – elektryka to nie magia, to fizyka i precyzja.

Aby zwizualizować przykładowy rozkład czasowy na poszczególne etapy montażu włącznika schodowego dla majsterkowicza amatora, przedstawiamy hipotetyczny wykres. Pamiętajmy, że rzeczywisty czas może się znacząco różnić w zależności od doświadczenia, warunków na budowie oraz specyfiki instalacji.

Zobacz także: Jak podłączyć włącznik schodowy pojedynczy w 2025 roku? Poradnik krok po kroku

Sprawdzenie poprawności działania podłączonego włącznika

Zakończenie prac fizycznych przy podłączaniu włącznika schodowego to zaledwie pół bitwy wygranej. Prawdziwym testem jest sprawdzenie poprawności działania podłączonego włącznika – krok absolutnie krytyczny, który pozwala upewnić się, że wszystko działa zgodnie ze sztuką i, co ważniejsze, jest bezpieczne. Pominięcie tego etapu lub potraktowanie go po macoszemu może prowadzić do frustracji, konieczności rozbierania wszystkiego od nowa, a w najgorszym wypadku – do niebezpiecznych sytuacji, takich jak zwarcia czy ryzyko porażenia prądem.

Testowanie zaczyna się jeszcze przed włączeniem zasilania. To tzw. testy "na zimno". Wizualna inspekcja jest nieoceniona. Obejrzyj każde połączenie: czy przewód jest prawidłowo umieszczony w zacisku? Czy izolacja nie jest uszkodzona w miejscu wprowadzenia do zacisku? Czy śruby zaciskowe są odpowiednio dokręcone – nie za słabo (ryzyko luźnego połączenia i przegrzewania) i nie za mocno (ryzyko przecięcia przewodu)? Sprawdź, czy przewody w puszce są ułożone tak, aby metalowe części łącznika nie stykały się z gołymi przewodami ochronnymi lub innymi elementami, które nie powinny przewodzić prądu.

Bardziej zaawansowanym testem "na zimno" jest sprawdzenie ciągłość obwodu za pomocą multimetru. Przy odłączonym zasilaniu, ustaw multimetr na pomiar rezystancji (Ohmy) lub test ciągłości (zwykle emituje dźwięk). Przy jednym włączniku w pozycji "załączony", powinieneś uzyskać niską rezystancję (lub sygnał dźwiękowy) między zaciskiem "L"/"COM" a jednym z zacisków 1 lub 2. Po przełączeniu włącznika, ciągłość powinna przenieść się na drugi zacisk (1 lub 2). To samo dotyczy drugiego włącznika – przy określonej pozycji powinien być "przejście" między 1 lub 2 a "L"/"COM". Ten test pozwala wykryć przerwane połączenia wewnątrz włącznika lub problem z samym włącznikiem.

Możesz także sprawdzić ciągłość przewodów "pomiędzywłącznikowych". Odłącz te przewody od zacisków w obu włącznikach (upewnij się, że końce są bezpieczne, nie dotykają się nawzajem ani do innych przewodów). Przyłóż jedną sondę multimetru do jednego końca przewodu np. "1" przy pierwszym włączniku, a drugą do drugiego końca tego samego przewodu "1" przy drugim włączniku. Powinieneś uzyskać niską rezystancję (lub sygnał). Powtórz to dla przewodu "2". Brak ciągłości wskazuje na przerwany przewód, co zdarza się rzadko, ale jest możliwe, zwłaszcza przy starszych instalacjach lub uszkodzeniu mechanicznym kabla podczas montażu.

Kiedy testy "na zimno" zakończą się pomyślnie, przychodzi czas na testowanie instalacji pod napięciem. Podchodź do tego ostrożnie. Przywróć zasilanie obwodu w rozdzielnicy (włącz bezpiecznik). Zaleca się stać z boku rozdzielnicy, z dala od bezpośredniej linii potencjalnego wyładowania. Po włączeniu bezpiecznika, przez chwilę nasłuchuj – czy słyszysz nietypowe dźwięki, takie jak syczenie czy buczenie? Czy czujesz zapach palonej izolacji? Jeśli tak, natychmiast wyłącz zasilanie i powróć do etapu diagnozy bez napięcia. Bezpieczeństwo ponad wszystko!

Jeśli pierwsze uruchomienie przebiegło bez dramatycznych sygnałów, użyj próbnika napięcia (bezdotykowego lub z elektrodą) do sprawdzenia napięcia na zacisku "L" włącznika pierwszego (S1). Powinieneś tam zobaczyć obecność fazy (dioda próbówka zaświeci się lub miernik wskaże ok. 230V). Pamiętaj, aby przy tej czynności nie dotykać żadnych metalowych elementów jednocześnie, stwarzając drogę dla prądu przez Twoje ciało.

Następnie przystąp do testu funkcjonalnego. Ustaw włącznik S1 w jednej pozycji. Przejdź do lampy – czy światło świeci? Przejdź do włącznika S2 – przełącz go. Czy światło się wyłączyło? Teraz przełącz S2 z powrotem. Czy światło się włączyło? Świetnie! Teraz wróć do włącznika S1. Przełącz go – czy światło się wyłączyło? Przełącz ponownie – czy się włączyło? Układ działa poprawnie, jeśli każde przełączenie dowolnego z włączników powoduje zmianę stanu oświetlenia (włączenie lub wyłączenie), niezależnie od pozycji drugiego włącznika. Prosta sprawa, a jednak czasem bywa źródłem zawiłych zagadek.

Jeśli lampa nie świeci, świeci cały czas, lub działa tylko jeden włącznik, coś poszło nie tak. To znak, że trzeba wrócić do etapu diagnozy. Systematyczne sprawdzenie napięcia na kluczowych punktach obwodu (zaciski L, 1, 2 w obu włącznikach, zacisk L w lampie, względem N i PE) jest najszybszą drogą do wykrycia błędu. Przy włączonym zasilaniu i dużej ostrożności, sprawdź, czy faza "dociera" do S1. Czy "wychodzi" z S1 na 1 lub 2 w zależności od jego pozycji? Czy dociera do 1 i 2 w S2? Czy "wychodzi" z S2 na zacisk L w zależności od pozycji S2 i stanu na 1/2? Czy dociera do lampy? Takie "śledzenie" fazy jest jak praca detektywa w świecie elektryki.

Pamiętaj także o sprawdzeniu połączeń przewodu neutralnego (N) i ochronnego (PE) przy lampie. Problem z N może powodować, że lampa w ogóle nie zadziała lub będzie działać niestabilnie, choć teoretycznie nie wpływa to na działanie samego układu schodowego w włącznikach. Z kolei prawidłowe podłączenie PE jest kluczowe dla Twojego bezpieczeństwa w razie awarii. Ciągłość obwodu PE od rozdzielnicy do lampy i włączników (jeśli puszki są metalowe lub włączniki mają metalowe części wymagające uziemienia) musi być zapewniona i można ją sprawdzić multimetrem "na zimno".

Testowanie to nie jednorazowa akcja, to proces. W przypadku problemów, często trzeba wrócić do pierwszego etapu – odłączyć zasilanie i dokonać ponownej inspekcji i testów ciągłości, porównując stan faktyczny z prawidłowym schemat podłączenia. Cierpliwość i metodyczne podejście to tutaj klucz do sukcesu. Nie poddawaj się, jeśli nie zadziała od razu. Małe błędy w połączeniach zdarzają się nawet doświadczonym, ale systematyczna diagnostyka problemów pozwala je szybko znaleźć i naprawić, przywracając radość z wygodnego oświetlenia schodów.

Oto lista kontrolna kluczowych punktów do sprawdzenia poprawności działania podłączonego włącznika schodowego, która może posłużyć jako swoisty "ściągacz" podczas prac:

• Potwierdź brak napięcia przed rozpoczęciem pracy. Użyj próbnika/multimetru.
• Wizualnie sprawdź wszystkie połączenia w obu włącznikach i przy lampie (solidność, brak uszkodzeń izolacji, prawidłowe wprowadzenie przewodu do zacisku).
• Sprawdź, czy przewody są podłączone do właściwych zacisków (zaciski L, 1, 2). L do L, 1 do 1, 2 do 2 (pomiędzy włącznikami) i przewód do lampy do L w S2.
• (Opcjonalnie, zalecane) Sprawdź ciągłość przewodów "pomiędzywłącznikowych" (1 i 2) multimetrem przy odłączonym napięciu.
• (Opcjonalnie, zalecane) Sprawdź ciągłość przewodu PE od źródła do lampy.
• Przywróć zasilanie ostrożnie. Nasłuchuj, obserwuj.
• Sprawdź obecność fazy na zacisku L w S1 (przy włączonym zasilaniu, z użyciem próbnika).
• Przeprowadź pełen test funkcjonalny: Włącz/wyłącz światło z S1, potem włącz/wyłącz z S2. Wszystkie przełączenia powinny zmieniać stan oświetlenia.
• Upewnij się, że lampa wyłącza się całkowicie i włącza z pełną mocą.

Prawidłowe przeprowadzenie tych testów to gwarancja, że system oświetlenia schodowego nie tylko działa, ale działa bezpiecznie. Czasem, jak mawiają, lepiej dziesięć razy zmierzyć i sprawdzić, niż raz popełnić kosztowny błąd.

Typowe problemy i ich rozwiązywanie

Choć podłączenie włącznika schodowego Polmark Rosa wydaje się proste na papierze, rzeczywistość budowy czy remontu potrafi zaserwować niespodzianki. Nawet staranne stosowanie się do instrukcji niekiedy kończy się... brakiem oczekiwanego rezultatu. "Dlaczego to nie działa?!" - to pytanie, które pewnie zadaje sobie każdy majsterkowicz prędzej czy później, stając przed niedziałającą instalacją. Ale spokojnie, to normalne. Kluczem jest metodyczna diagnostyka problemów, która pozwala zidentyfikować źródło kłopotów i skutecznie je wyeliminować.

Jednym z najczęstszych scenariuszy jest "lampa nie świeci wcale". Przyczyn może być kilka, od najbardziej trywialnych po wymagające głębszej analizy. Czy bezpiecznik w obwodzie jest włączony? Czy żarówka/źródło światła jest sprawne i prawidłowo wkręcone? Czy przewód neutralny (N) i ochronny (PE) są prawidłowo podłączone przy lampie? Sprawdzenie tych podstawowych kwestii zajmuje dosłownie chwilę, a pozwala wykluczyć prozaiczne błędy. Jeśli to nie to, problem leży prawdopodobnie w okablowaniu lub włącznikach.

Gdy lampa nie świeci, najbardziej prawdopodobną przyczyną po wykluczeniu podstawowych problemów z zasilaniem i samą lampą są luźne połączenia lub błąd w podłączeniu przewodu fazowego. Odłącz zasilanie! Sprawdź napięcie próbnikiem w rozdzielnicy przy wyłączonym obwodzie schodowym, by mieć 100% pewności. Następnie rozkręć włączniki i puszkę przy lampie. Czy przewód zasilający (fazowy 'L') jest na pewno podłączony do zacisku 'L' (lub 'COM') w pierwszym włączniku? Czy jest mocno dokręcony? Czasem przewód wysunie się częściowo podczas wpychania włącznika do puszki.

Przypadek Krystiana, który zgłosił, że lampa schodowa ani drgnie. Okazało się, że w pośpiechu pomylił przewód zasilający ze stałym przewodem z innego obwodu, który tylko przebiegał przez puszkę pierwszego włącznika. Dopiero metodyczne sprawdzenie napięcia na zaciskach L obu włączników po przywróceniu prądu (przy zachowaniu maksimum ostrożności!) wykazało, że faza w ogóle nie dociera do punktu, gdzie powinna rozpoczynać obwód schodowy. Korekta tego jednego połączenia rozwiązała problem.

Inny typowy problem to "światło świeci cały czas, niezależnie od pozycji włączników". To niemal na pewno oznacza, że przewód do lampy został omyłkowo podłączony do stałego zasilania fazowego ('L') gdzieś w obwodzie – być może bezpośrednio do zacisku 'L' w pierwszym włączniku, zamiast do zacisku 'L'/'COM' w drugim włączniku. Odłącz zasilanie i ponownie przeanalizuj schemat, porównując go z tym, co faktycznie podłączyłeś. Sprawdź, czy przewód idący do lampy wychodzi z prawidłowego zacisku 'L'/'COM' włącznika drugiego, a nie z zacisku L pierwszego włącznika czy innej stałej fazy w puszce.

"Światło działa tylko z jednego włącznika" – to bardzo specyficzny objaw, wskazujący zazwyczaj na problem z przewodami "pomiędzywłącznikowymi" (1 i 2) lub ich podłączeniem. Możliwe, że jeden z tych przewodów jest przerwany, nie podłączony w jednym z włączników, lub też na jednym lub obu włącznikach pomylono kolejność podłączenia przewodów 1 i 2. Należy odłączyć zasilanie i sprawdzić ciągłość obwodu przewodów 1 i 2 między włącznikami, tak jak opisałem to wcześniej. Niską rezystancję (lub sygnał dźwiękowy) powinna dać ciągłość obwodu między zaciskiem 1 na S1 a zaciskiem 1 na S2, oraz między 2 na S1 a 2 na S2.

Dodatkowo, upewnij się, że przewody 1 i 2 są podłączone do tych samych zacisków na obu włącznikach (np. przewód niebieski do 1 na S1 i niebieski do 1 na S2; przewód szary do 2 na S1 i szary do 2 na S2). Zamiana miejscami tych przewodów na jednym tylko włączniku również spowoduje nieprawidłowe działanie lub jego brak. Sprawdź, czy luźne połączenia nie występują na zaciskach 1 i 2 w żadnym z włączników – drgające przewody mogą prowadzić do nieregularnego działania lub okresowych awarii.

Rzadziej, ale również możliwe są problemy z samymi włącznikami – wada fabryczna mechanizmu przełączającego lub zacisków. Jeśli masz pewność co do okablowania po dokładnym sprawdzeniu schematu, połączeń i ciągłości, a problem nadal występuje, rozważ podstawienie innego, sprawdzonego włącznika. To często szybka metoda na wykluczenie uszkodzonego elementu, zwłaszcza że włączniki schodowe Polmark Rosa, jak każde inne, mogą mieć marginalny odsetek wad produkcyjnych. Pamiętaj, wymiany dokonujemy tylko przy wyłączonym zasilaniu!

Czasem, po podłączeniu okazuje się, że pomimo przełączenia włącznika, zasilanie pojawia się na obu przewodach "pomiędzywłącznikowych" (1 i 2) jednocześnie. Dzieje się tak, gdy wewnętrzny mechanizm łącznika zawiedzie lub gdy przewód zasilający (faza L) jest omyłkowo podłączony do jednego z zacisków 1 lub 2 zamiast do dedykowanego zacisku L. Ponownie – diagnostyka problemów wymaga wyłączenia zasilania i sprawdzenia podłączeń oraz ewentualnie przetestowania samego włącznika multimetrem, czy prawidłowo przełącza fazę między zaciskami 1 i 2 względem L.

Tabela podsumowująca najczęstsze problemy, ich prawdopodobne przyczyny i sugerowane kroki rozwiązywania, stanowi esencję doświadczeń wielu osób borykających się z instalacjami schodowymi:

Wielokrotnie przyczyną problemu jest banalne niedopatrzenie, jak np. jeden luźny włosek przewodu wystający z zacisku i dotykający metalowej puszki, lub pomyłka w identyfikacji kolorów przewodów (zwłaszcza w starszych instalacjach, gdzie standardy kolorystyczne nie zawsze były przestrzegane). Dlatego diagnostyka problemów powinna zawsze zaczynać się od dokładnej wizualnej inspekcji i powrotu do podstaw, czyli schemat podłączenia i kroków instrukcji montażu. Uzbrojenie się w cierpliwość i dokładność jest lepszą strategią niż nerwowe szarpanie przewodów w nadziei, że "samo się naprawi", co oczywiście nigdy nie następuje. Pamiętajmy, że elektryczność wymaga szacunku i ostrożności.

Podejście oparte na elimnowaniu kolejnych potencjalnych przyczyn, od najprostszych do najbardziej skomplikowanych, jest najefektywniejsze. Czasem pomocne jest narysowanie prostego schematu dla *swojej* instalacji i porównanie go ze schematem prawidłowym, zaznaczając krok po kroku sprawdzone punkty. W skrajnych przypadkach, gdy problem pozostaje nierozwiązany po wszystkich próbach, konsultacja ze specjalistą może być konieczna. Elektryka to dziedzina, w której nie warto ryzykować, jeśli czujesz, że przekraczasz swoje kompetencje lub brakuje Ci odpowiednich narzędzi, np. do rzetelnego sprawdzenie napięcia czy pomiaru rezystancji izolacji. Ale dla wielu, samodzielne rozwiązanie problemu daje ogromną satysfakcję i cenną lekcję praktyki. Pamiętaj, że bezpieczne podłączenie to nie tylko prawidłowe działanie, ale przede wszystkim pewność, że instalacja nie stwarza zagrożenia dla Ciebie i Twoich bliskich.
