Jak podłączyć włącznik schodowy Polmark bez pomyłek

Schemat podłączenia włącznika schodowego Polmark krok po kroku

Łącznik schodowy Polmark działa na prostej zasadzie: przerywa lub zamyka obwód fazowy w jednym z dwóch torów, dzięki czemu zmiana pozycji styku w jednym miejscu natychmiast zmienia stan żarówki niezależnie od pozycji drugiego przełącznika. W praktyce oznacza to, że jeden przewód fazowy wchodzi do pierwszego łącznika, dwa przewody (tak zwane „schodowe") łączą oba urządzenia między sobą, a z drugiego łącznika wychodzi jeden przewód fazowy bezpośrednio do oprawy. Zerowy i ochronny biegną osobno, bez udziału łączników, od rozdzielni do punktu świetlnego. Takie rozwiązanie sprawdza się wszędzie tam, gdzie potrzebne są dwa punkty sterowania, czyli na klatkach schodowych, w długich korytarzach, sypialniach z wejściem i łóżkiem oraz pokojach z drzwiami na taras.

• Schemat podłączenia włącznika schodowego Polmark krok po kroku
• Oznaczenia przewodów i zacisków w łączniku schodowym Polmark
• Najczęstsze błędy przy montażu włącznika schodowego Polmark

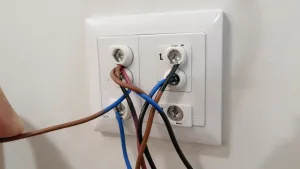

Zanim dotkniesz pierwszego zacisku, wyłącz napięcie w rozdzielni głównej i sprawdź próbnikiem, czy w puszce faktycznie nie płynie prąd. Łącznik schodowy Polmark ma trzy zaciski: jeden wspólny (oznaczony literą L lub strzałką) oraz dwa zaciski wyjściowe (1 i 2 albo strzałki w przeciwnych kierunkach). Przewód fazowy z rozdzielni podłączasz do zacisku L pierwszego łącznika, a do zacisków 1 i 2 prowadzisz dwa przewody łączące oba urządzenia. W drugim łączniku do zacisku L podłączasz przewód fazowy prowadzący do żarówki, natomiast zaciski 1 i 2 łączysz z odpowiednimi zaciskami w pierwszym łączniku identycznymi przewodami. Przewód neutralny (niebieski) łączysz bezpośrednio w puszce rozgałęźnej z przewodem idącym do oprawy, a przewód ochronny (żółto-zielony) do zacisku PE w oprawie oświetleniowej, o ile lampa posiada taki zacisk.

Potrzebne materiały i narzędzia

Do pracy potrzebujesz dwóch łączników schodowych Polmark, trzech odcinków przewodu YDYp 3×1,5 mm² (jeden do fazy zasilającej, dwa jako przewody łączące oba łączniki, jeden do fazy od łącznika do oprawy, plus wspólny przewód neutralny i ochronny) oraz złączki WAGO lub kostki elektryczne do połączeń w puszce. Warto też zaopatrzyć się w śrubokręt płaski i krzyżakowy z izolacją 1000 V, próbnik napięcia z atestem, szczypce do ściągania izolacji oraz taśmę izolacyjną. Każdy przewód przed podłączeniem powinien mieć zdjętą izolację na długości około 10-12 mm, aby zapewnić pewne połączenie w zacisku śrubowym.

Kolejność montażu

Pierwszy krok to rozprowadzenie przewodów między obiema puszkami łączników a puszką rozgałęźną nad oprawą. W ścianie murowanej prowadzisz przewody w peszelach lub rurkach instalacyjnych, a w ścianie karton-gipsowej wciska je w gotowe kanały. Po ułożeniu przewodów w puszkach zostawiasz zapasy około 15 cm, które później ułatwią podłączenie i ewentualną wymianę łącznika. Drugi krok to identyfikacja żył w każdym przewodzie: brązowa lub czarna to faza, niebieska to neutralny, żółto-zielona to ochronny. W przewodzie łączącym oba łączniki schodowego wszystkie trzy żyły pełnią rolę przewodów fazowych, bo w tej części obwodu napięcie zmienia położenie w zależności od pozycji styków. Trzeci krok to podłączenie pierwszego łącznika: faza zasilająca do L, dwa pozostałe przewody do zacisków 1 i 2. Czwarty krok to podłączenie drugiego łącznika w ten sam sposób, ale w odwrotnej kolejności: przewody z pierwszego łącznika do zacisków 1 i 2, a przewód wychodzący do oprawy do zacisku L.

Typowe błędy przy podłączeniu

Najczęstszym błędem jest podłączenie przewodu zasilającego do zacisku 1 lub 2 zamiast do zacisku L. Skutek jest taki, że łącznik działa tylko w jednym położeniu, a w drugim świeci obie żarówki lub żadna. Drugi częsty błąd to zamiana przewodu neutralnego z ochronnym. Neutralny biegnie do oprawy, ochronny do obudowy oprawy z metalową obudową, a pomylenie ich może sprawić, że obudowa znajdzie się pod napięciem. Trzeci błąd to brak połączenia wyrównawczego w łazience albo kuchni, gdzie normy PN-HD 60364 wymagają dodatkowej ochrony różnicowoprądowej. Każdy z tych błędów objawia się pozornie drobnymi usterkami, ale każdy może skończyć się porażeniem albo pożarem.

Oznaczenia przewodów i zacisków w łączniku schodowym Polmark

Każdy łącznik schodowy Polmark ma trzy zaciski oznaczone w sposób zgodny z normą IEC 60617. Wspólny zacisk nosi oznaczenie L lub symbol strzałki wchodzącej, a dwa zaciski wyjściowe mają oznaczenia 1 i 2 albo symbole dwóch strzałek skierowanych w przeciwne strony. Obudowa łącznika zazwyczaj posiada schematyczny rysunek na tylnej ściance, który jednoznacznie wskazuje, który zacisk jest wspólny. Brak takiego rysunku oznacza, że masz do czynienia z produktem niskiej jakości i przed podłączeniem warto zapytać sprzedawcę o dokumentację techniczną albo sprawdzić ciągłość obwodu miernikiem.

Przewody w instalacji domowej mają ściśle określone kolory izolacji zgodnie z normą PN-HD 60364. Przewód fazowy (L) ma izolację brązową albo czarną, przewód neutralny (N) niebieską, a przewód ochronny (PE) żółto-zieloną. W starszych instalacjach, wykonanych przed wejściem w życie obecnych norm, kolory mogą być inne, dlatego jedynym pewnym sposobem identyfikacji przewodów jest próbnik lub miernik po uprzednim odtworzeniu schematu instalacji. Pomylenie przewodu ochronnego z neutralnym w obwodzie z bolcem ochronnym w gniazdku skutkuje brakiem ochrony przeciwporażeniowej, a pomylenie fazy z neutralnym może uszkodzić niektóre typy żarówek LED.

Tabela kolorów i zacisków

Co oznaczają symbole graficzne na schematach

Na schematach elektrycznych łącznik schodowy rysuje się jako dwa styki połączone przerywaną linią, która symbolizuje mechaniczne sprzężenie obu pozycji. Kiedy jeden styk jest zwarty, drugi jest rozwarty, i odwrotnie, niezależnie od aktualnej pozycji dźwigni. W dokumentacji Polmark zaciski rysuje się od lewej jako L, 1, 2, a strzałki wskazują kierunek przepływu prądu w stanie załączenia. Symbol ten różni się od łącznika jednobiegunowego, który ma tylko dwa zaciski i rysowany jest jako pojedynczy styk z dźwignią, oraz od łącznika krzyżowego, który ma cztery zaciski i rysowany jest jako dwa styki ze skrzyżowanymi przewodami.

Najczęstsze błędy przy montażu włącznika schodowego Polmark

Praca z napięciem 230 V wymaga bezwzględnego przestrzegania zasad bezpieczeństwa, ale nawet doświadczeni majsterkowicze popełniają błędy wynikające z pośpiechu albo nieznajomości norm. Warto poznać je przed rozpoczęciem pracy, bo każdy z nich może skończyć się porażeniem, pożarem albo uszkodzeniem sprzętu. Poniższa lista to efekt wieloletnich obserwacji, nie teoretyczne gdybanie, dlatego traktuj ją jako listę kontrolną przed oddaniem instalacji do użytku.

Błędy w doborze przewodów

Przewód o przekroju 1,5 mm² w obwodzie oświetleniowym to absolutne minimum zgodnie z polskimi normami, ale przy długości obwodu powyżej 25 metrów spadek napięcia staje się odczuwalny i żarówki LED mogą migotać albo świecić słabiej. W takiej sytuacji lepiej zastosować przewód 2,5 mm², szczególnie jeśli w obwodzie pojawią się dodatkowe punkty świetlne. Pominięcie przewodu ochronnego w łazience albo kuchni to poważne naruszenie normy PN-HD 60364 i powód do natychmiastowej poprawki.

Błędy w podłączeniu zacisków

Podłączenie przewodu zasilającego do zacisku 1 zamiast do L powoduje, że łącznik nie rozłącza obwodu w żadnej pozycji i żarówka świeci światłem ciągłym albo w ogóle się nie zapala. Pomylenie zacisków 1 i 2 między obydwoma łącznikami objawia się tym, że oba przyciski działają identycznie, jak zwykły łącznik jednobiegunowy, czyli nie da się zapalić światła z jednego miejsca i zgasić z drugiego. Brak dokręcenia zacisków śrubowych skutkuje iskrzeniem, nagrzewaniem się styku i w skrajnych przypadkach pożarem puszki pod tynkiem.

Błędy w zabezpieczeniach

Brak wyłącznika nadprądowego o wartości 10 A w obwodzie oświetleniowym to najczęstsza przyczyna pożarów instalacji domowych. Bezpiecznik chroni przewody przed przegrzaniem w razie zwarcia, a jego brak albo zbyt wysoka wartość sprawia, że przewód może się zapalić, zanim zadziała zabezpieczenie nadrzędne w rozdzielni głównej. Dodatkowo obwody oświetleniowe w łazienkach powinny być chronione wyłącznikiem różnicowoprądowym 30 mA, który odcina napięcie w ułamku sekundy po pojawieniu się prądu upływowego. Pominięcie tego zabezpieczenia w pomieszczeniu mokrym to realne ryzyko porażenia przy każdej wymianie żarówki.

Błędy w organizacji pracy

Praca pod napięciem to absolutne tabu, ale wciąż zdarza się wśród osób, które „tylko sprawdzają, czy działa". Jedno dotknięcie fazy mokrymi rękami albo stojąc na mokrej podłodze może skończyć się tragicznie. Użycie metalowego śrubokręta bez izolacji do dokręcania zacisków w puszce, w której nie wyłączono napięcia, to kolejna klasyka. Samo wyłączenie bezpiecznika nie wystarczy, bo ktoś inny może go włączyć, dlatego warto zostawić kartkę z ostrzeżeniem i zabezpieczyć rozdzielnię przed przypadkowym załączeniem.

Kiedy wezwać elektryka

Uprawnienia SEP (Grupa 1, eksploatacja) są wymagane do samodzielnego wykonywania prac przy instalacjach elektrycznych w budynkach mieszkalnych, ale w praktyce większość prac oświetleniowych może wykonać samodzielnie właściciel mieszkania albo domu. Sytuacje wymagające fachowca to wszelkie prace w rozdzielni głównej, wymiana licznika, przeróbki instalacji w łazienkach i kuchniach, a także każde podłączenie urządzenia trójfazowego albo dużej mocy (kuchenka elektryczna, piec, klimatyzacja). Jeśli nie masz pewności, czy Twój obwód jest prawidłowo zabezpieczony, albo jeśli po podłączeniu łącznik działa nieprawidłowo, wezwij elektryka z uprawnieniami. Lepiej zapłacić za diagnozę niż za naprawę szkód.

Jeśli po przeczytaniu masz pytanie o konkretny etap podłączenia albo chcesz podzielić się swoim doświadczeniem z montażem, zostaw komentarz pod artykułem.

Źródła i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), IEC 60617 (Symbole graficzne na schematach), przepisy SEP dotyczące eksploatacji instalacji elektrycznych. Aktualizacja: październik 2025.
