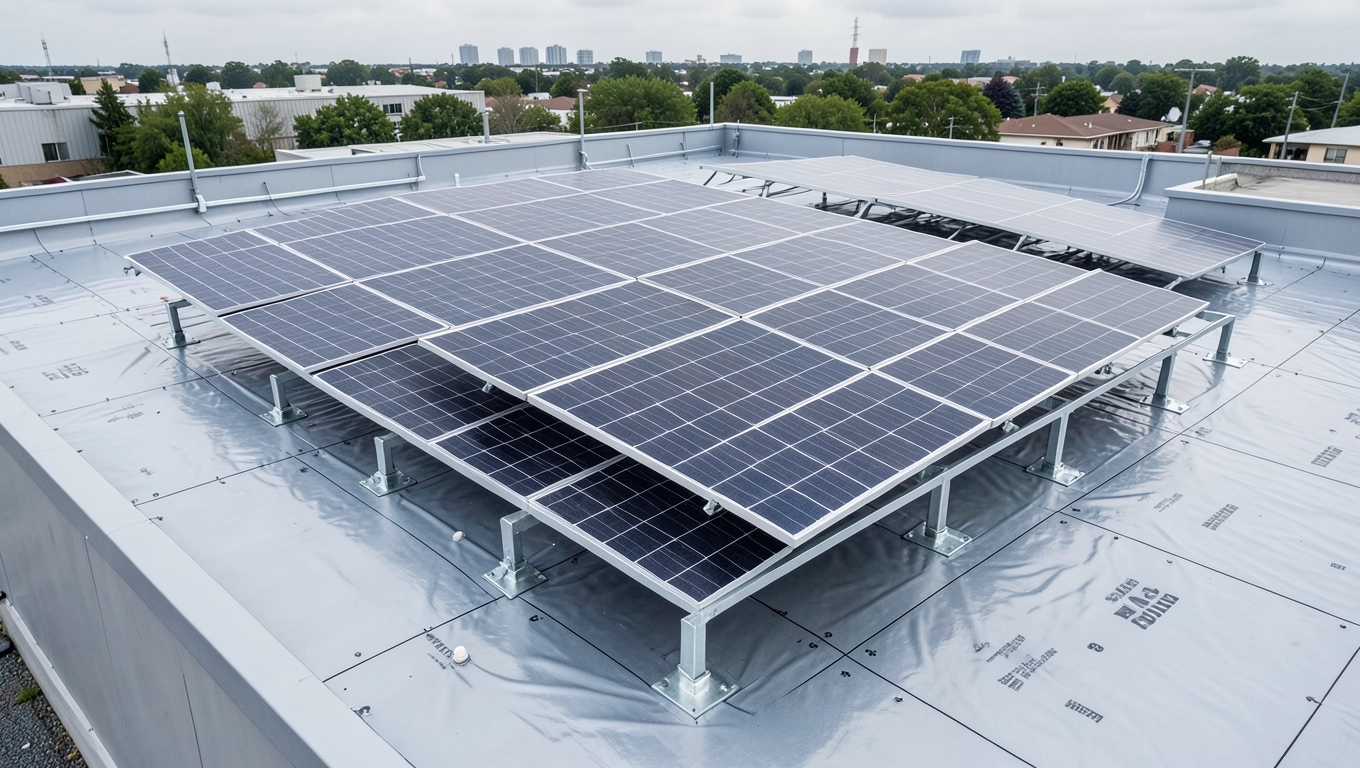

Jaki system montażu paneli fotowoltaicznych na dachu płaskim naprawdę działa?

Płaski dach potrafi spędzić sen z powiek nawet doświadczonemu inwestorowi. Zbyt miękka płyta warstwowa, delikatna membrana PVC, brak zgody administratora na przebicia, a obok narastające rachunki za prąd. Wniosek nasuwa się sam: konstrukcja fotowoltaiczna na dach płaski musi być precyzyjnie dopasowana do nośności, rodzaju poszycia oraz strefy wiatrowej, inaczej pierwszy większy podmuch zrobi z instalacji efektowną loterię.

• Konstrukcja balastowa na dach płaski bez naruszania poszycia
• Montaż klejony i zgrzewany do membrany lub papy
• Konstrukcje podwyższone AERO i ich wpływ na uzysk energii
• Kryteria doboru systemu PV do nośności i strefy wiatrowej dachu

Konstrukcja balastowa na dach płaski bez naruszania poszycia

Najczęściej wybieranym wariantem pozostaje system balastowy, czyli konstrukcja, w której ciężar własny paneli oraz bloczków betonowych lub prefabrykowanych kształtek trzyma całość na miejscu. Brak wierceń oznacza brak ryzyka przecieków, brak utraty gwarancji producenta membrany i brak problemu z rozwarstwieniem płyty warstwowej.

Mechanika tej metody jest prosta, choć wymaga szacunku. Siła ssania wiatru działająca na nachyloną powierzchnię modułu rozkłada się na tarcie pomiędzy stopą konstrukcji a poszyciem oraz na masę dociążającą. Dlatego w strefach wiatrowych I i II zwykle wystarcza 60-80 kg/m², natomiast w strefie III wartości rosną do 100-140 kg/m². Ustrój krawędzi dachu, gdzie wiatr generuje największe lokalne ssania, zawsze wymaga dodatkowych bloczków lub kotwienia.

Trochę inaczej zachowuje się wersja aerodynamiczna, oznaczana jako AERO S. Jej profil działa jak skrzydło odwrócone: wiatr opływa ramę panelu, generując siłę dociskającą, a nie odrywającą. Badania w tunelu aerodynamicznym potwierdzają redukcję wymaganego balastu nawet o 30% w porównaniu z klasyczną ekierką. Na dachach z ograniczeniem nośności ta różnica bywa ważniejsza niż cena samej konstrukcji.

Kiedy odrzucić balast? Gdy nośność dachu spada poniżej 60 kg/m², gdy poszycie ma spadek powyżej 5° (bloczki zsuwają się) albo gdy administrator budynku zabrania dodatkowych obciążeń skupionych. W takich sytuacjach balast wchodzi w konflikt z fizyką, nie z przepisami.

Ekierka Eco w wersji balastowej to propozycja dla inwestorów szukających kompromisu. Solidny kątownik aluminiowy, moduły ułożone w orientacji południowej pod kątem 15-30°, możliwość dociążenia bloczkami betonowymi lub kształtkami z tworzywa. Konstrukcja spisuje się na dużych powierzchniach magazynowych, gdzie liczy się powtarzalność i szybki montaż.

Porównanie wariantów balastowych

Montaż klejony i zgrzewany do membrany lub papy

Gdy nośność dachu nie pozwala na balast albo spadek przekracza 5°, pozostaje trwałe połączenie z poszyciem. Współczesne systemy montażu paneli fotowoltaicznych na dachu płaskim oferują dwa uznane warianty: klejenie żywicznymi masami kompatybilnymi z membraną oraz zgrzewanie hot-air do papy bitumicznej. Oba eliminują potrzebę wierceń i bloczków.

Klejenie działa na zasadzie adhezji chemicznej między membraną a stopą aluminiową lub tworzywową. Ważny jest dobór kleju zgodnie z kartą techniczną producenta pokrycia, ponieważ nie każda żywica toleruje kontakt z plastyfikatorami PVC. Test przyczepności na próbce wyciętej z dachu (pull-off test) powinien dawać wynik minimum 0,8 MPa. Bez tego zimą pierwsza odwilż zrobi z paneli żagiel.

Zgrzewanie gorącym powietrzem wymaga z kolei operatora z uprawnieniami i palnika o regulowanej temperaturze 350-450°C. Stopy zgrzewane są z papy modyfikowanej SBS, a następnie wzmacniane kołnierzem z membrany. Efekt: spoina o wytrzymałości zbliżonej do jednorodnego materiału, bez punktów koncentracji naprężeń.

Kiedy klej i zgrzew nie wystarczą? Na płytach warstwowych z rdzeniem PIR lub wełną mineralną, ponieważ blacha wierzchnia jest zbyt cienka, by utrzymać siły ssania wiatru przez sam klej. Na dachach pokrytych balastowaną folią EPDM, gdzie ani klej, ani zgrzew nie osiągną trwałego połączenia. W takich przypadkach pozostaje wkręcanie lub hybryda.

AERO S i AERO EW w wersji bez balastu to systemy zaprojektowane specjalnie pod klejenie i zgrzewanie. Ich stopy mają dodatkowe ożebrowanie zwiększające powierzchnię kontaktu, a profile aluminiowe zostają zabezpieczone antykorozyjnie. Cena rośnie o 15-25% względem wariantu balastowego, lecz zyskujesz instalację lżejszą o 100-150 kg na każdy kilowat mocy.

Sprawdź, zanim zaczniesz kleić

• spójność karty technicznej membrany z zastosowanym klejem
• wynik pull-off testu minimum 0,8 MPa
• warunki pogodowe: temperatura podłoża powyżej 5°C, brak wilgoci
• protokół zgrzewania z temperaturą i prędkością palnika

Konstrukcje podwyższone AERO i ich wpływ na uzysk energii

Podwyższenie konstrukcji o 10-30 cm nad powierzchnię dachu robi więcej niż się wydaje. Zmienia rozkład cienia, poprawia wentylację tylnej ściany panelu i, co najważniejsze, utrzymuje minimalne 10 cm odstępu wymaganego przez większość producentów membran. Bez tego odstępu gromadząca się wilgoć plus brak przepływu powietrza niszczą moduły od spodu.

Wariant AERO S podwyższone oraz AERO EW podwyższone łączą aerodynamikę z wydłużonymi słupkami. Efekt fizyczny: tylna ściana panelu pracuje w temperaturze niższej o 3-6°C, co w słoneczne dni przekłada się na uzysk wyższy o 2-4%. Rocznie to kilka kilowatogodzin więcej z każdego kilowata zainstalowanej mocy.

Drugą zaletą podwyższenia jest łatwiejsze czyszczenie. Kurz, liście, śnieg nie zalegają pod ramą, a moduły zachowują deklarowaną sprawność przez dłużej. W okresie zimowym podwyższona konstrukcja ogranicza ryzyko zacienienia od sąsiednich rzędów paneli przy niskim słońcu, co jest szczególnie istotne w układach wschód-zachód.

Cena podwyższenia rośnie o 20-40 PLN/m² w stosunku do wersji standardowej, ale w większych instalacjach (powyżej 50 kWp) zwrot z inwestycji następuje zwykle w 3-4 lata dzięki wyższemu uzyskowi. Warto to przeliczyć indywidualnie, uwzględniając lokalną strefę nasłonecznienia.

Kiedy unikać wersji podwyższonej? Na dachach o bardzo silnym wietrze, gdzie zwiększona powierzchnia czołowa oznacza wyższe obciążenie przenoszone na balast lub klej. W takich wypadkach klasyczna wersja AERO bez podwyższenia lepiej znosi ekstremalne podmuchy.

Kryteria doboru systemu PV do nośności i strefy wiatrowej dachu

Pięć parametrów decyduje o wyborze konstrukcji fotowoltaicznej na dach płaski. Pominięcie któregokolwiek kończy się albo przeciążeniem stropu, albo oderwaniem paneli przy pierwszej wichurze.

Nośność dachu to pierwszy filtr. Konstrukcja żelbetowa zwykle toleruje 150-300 kg/m², płyta warstwowa z rdzeniem PIR zaledwie 30-60 kg/m². Różnica dziesięciokrotna wyklucza balast od razu. Dokumentacja projektowa budynku oraz opinia konstruktora to jedyne wiarygodne źródło tej informacji.

Typ pokrycia determinuje metodę mocowania. Membrana PVC lub EPDM, papa bitumiczna, blacha trapezowa, płyta warstwowa. Każde z tych pokryć reaguje inaczej na klej, zgrzew czy wkręt. Dobrą praktyką jest kontakt z producentem pokrycia przed wyborem, ponieważ nieautoryzowane przebicia mogą unieważnić gwarancję na 15-25 lat.

Strefa wiatrowa i śniegowa w Polsce są zdefiniowane w normie PN-EN 1991-1-3 oraz PN-EN 1991-1-4. I tak na przykład Warszawa leży w strefie wiatrowej I i śniegowej II, Suwałki w strefie wiatrowej I i śniegowej IV, Zakopane w strefie wiatrowej III i śniegowej V. Im wyższe wartości, tym większy balast lub mocniejsze mocowanie.

Minimalne obciążenie powierzchniowe powinno wynikać z obliczeń statycznych, a nie z intuicji. Wzór uwzględnia masę paneli, konstrukcji, balastu, a także siły ssania wiatru i obciążenie śniegiem. Norma Eurocode 1 w polskim wydaniu PN-EN 1991-1-3 podaje współczynniki kształtu dla dachów płaskich, które automatycznie zwiększają wymagany balast przy krawędziach.

Ekspozycja wschód-zachód daje bardziej równomierny uzysk w ciągu dnia, optymalnie sprawdza się w obiektach komercyjnych z dużym zapotrzebowaniem na moc w godzinach porannych i popoludniowych. Ekspozycja południowa maksymalizuje szczytową moc w południe, lecz gorzej bilansuje zużycie w pozostałych godzinach.

Checklist przed inwestycją

• dokumentacja dachu wraz z warstwami poszycia i izolacji
• opinia konstruktora o dopuszczalnym obciążeniu
• mapa stref wiatrowych i śniegowych dla lokalizacji
• zachowanie minimum 10 cm odstępu od poszycia (wersje podwyższone)
• certyfikaty ITB dla konstrukcji oraz kompatybilność z membraną

Najczęstsze błędy inwestorów

Bagatelizowanie krawędzi dachu to błąd numer jeden. To właśnie tam wiatr generuje największe siły ssące, które potrafią wyrwać cały rząd paneli. Drugim grzechem jest stosowanie jednego schematu balastowania na całej połaci, zamiast rozróżniania strefy środkowej, brzegowej i narożnej. Trzecim ignorowanie kompatybilności chemicznej kleju z membraną, co skutkuje delaminacją po pierwszym sezonie.

Częstym problemem bywa też brak obliczeń statycznych. Wykonawca, który montuje system na dachu płaskim bez dostarczenia projektu budowlanego w zakresie konstrukcji wsporczej, łamie Prawo budowlane (art. 20 ust. 1). Inwestor powinien żądać takiego projektu, zanim ekipa wejdzie na dach.

Eksperckie doświadczenie

Po kilkunastu latach pracy z instalacjami od mikroinstalacji 5 kWp po farmy 5 MWp mogę potwierdzić jedną prawidłowość: najtańsza konstrukcja rzadko okazuje się najtańsza w eksploatacji. Inwestorzy, którzy dopłacili 10-15% za wersję podwyższoną z certyfikatem ITB, zwykle unikają kosztownych reklamacji po 3-5 latach, gdy konkurencyjne systemy zaczynają wymagać regulacji i wymiany balastu.

Każdy przedział cenowy zależy od regionu, dostępności komponentów oraz wielkości zamówienia. W dużych farmach ceny spadają nawet o 25%, w małych mikroinstalacjach rosną o 15-20% z powodu logistyki.

Kiedy wybrać wschód-zachód, a kiedy południe?

Orientacja wschód-zachód działa najlepiej w obiektach z profilem zużycia przypominającym dzwonnicę: rano biura, po południu sklepy, wieczorem magazyny. Uzysk rozkłada się równomiernie od 7:00 do 19:00, co zmniejsza szczytowe pobory mocy z sieci. Orientacja południowa z kolei sprawdza się w instalacjach nastawionych na sprzedaż nadwyżek do sieci, gdzie liczy się każdy kilowat w szczycie.

Konstrukcja w układzie wschód-zachód zajmuje na dachu więcej miejsca niż klasyczna ekierka południowa, ale zyskuje dodatkowe 5-8% uzysku rocznego dzięki lepszemu wykorzystaniu niskiego słońca. Decyzja zależy od profilu zużycia, nie od mody.

Normy i przepisy

Projektowanie konstrukcji wsporczych pod panele fotowoltaiczne w Polsce opiera się na Eurokodach (PN-EN 1990, PN-EN 1991, PN-EN 1993 dla stali, PN-EN 1999 dla aluminium) oraz Krajowych Ocenach Technicznych wydawanych przez Instytut Techniki Budowlanej. Dobrą praktyką jest wybór systemów posiadających aktualną Europejską Ocenę Techniczną (ETA) lub KOT-ITB, co potwierdza przebadanie ich w tunelu aerodynamicznym i pod obciążeniem mechanicznym.

Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) instalacja fotowoltaiczna o mocy powyżej 6,5 kWp wymaga zgłoszenia lub pozwolenia na budowę, a każda konstrukcja wsporcza powinna być uwzględniona w projekcie budowlanym. Wykonawca montujący panele na dachu płaskim bez takiego projektu naraża inwestora na konsekwencje prawne.

Przed podpisaniem umowy poproś o certyfikat ITB lub ETA na cały system montażowy, a także o protokół obliczeń statycznych podpisany przez uprawnionego konstruktora. To Twoja polisa na lata.

Wybór odpowiedniej konstrukcji wymaga zestawienia ze sobą nośności dachu, typu pokrycia, strefy wiatrowej i śniegowej, oczekiwanego uzysku oraz budżetu. Balast daje bezpieczeństwo i szybki montaż, klej i zgrzew eliminują obciążenie, wersje podwyższone zwiększają uzysk. Każdy z tych wariantów rządzi się własną fizyką, dlatego warto powierzyć projektowanie firmie, która przeanalizuje dokumentację budynku i dostarczy obliczenia, a nie tylko katalog.

Dane i przepisy wykorzystane w artykule: PN-EN 1991-1-3 (Eurokod 1: Oddziaływania na konstrukcje - obciążenie śniegiem), PN-EN 1991-1-4 (Eurokod 1: Oddziaływania na konstrukcje - oddziaływania wiatru), PN-EN 1999 (Eurokod 9: Projektowanie konstrukcji aluminiowych), Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Krajowe Oceny Techniczne ITB (itb.pl).
