Montaż fotowoltaiki na dachu płaskim praktyczny poradnik krok po kroku

Płaski dach wymaga zupełnie innego podejścia niż skośna połacie, a montaż fotowoltaiki na dachu płaskim opiera się na systemach balastowych, które dociskają konstrukcję bez przebijania poszycia. Przed podjęciem decyzji warto zrozumieć obciążenia wiatrem, kąt nachylenia modułów, dobór podłoża i normy, które regulują cały proces, bo właśnie te zmienne odróżniają udaną instalację od kosztownej reklamacji po pierwszej zimie.

• Konstrukcje i systemy montażowe do paneli na dachu płaskim
• Kąt nachylenia i orientacja paneli PV na płaskim dachu
• Najczęstsze błędy przy montażu fotowoltaiki na dachu płaskim
• Kontrola dachu przed montażem i normy techniczne
• Dobór modułów i inwertera do warunków dachu płaskiego
• Eksploatacja i bezpieczeństwo instalacji na dachu płaskim
• Decyzja, która się opłaca

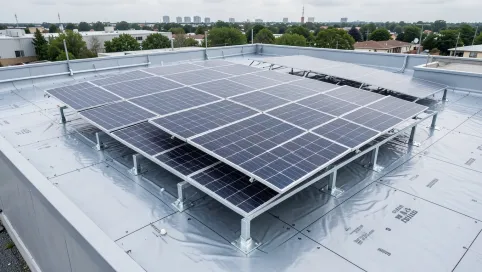

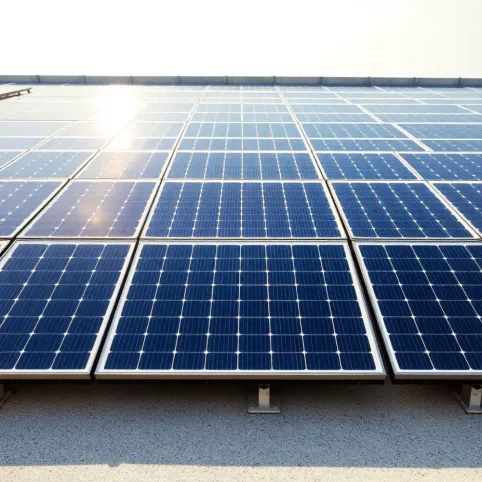

Konstrukcje i systemy montażowe do paneli na dachu płaskim

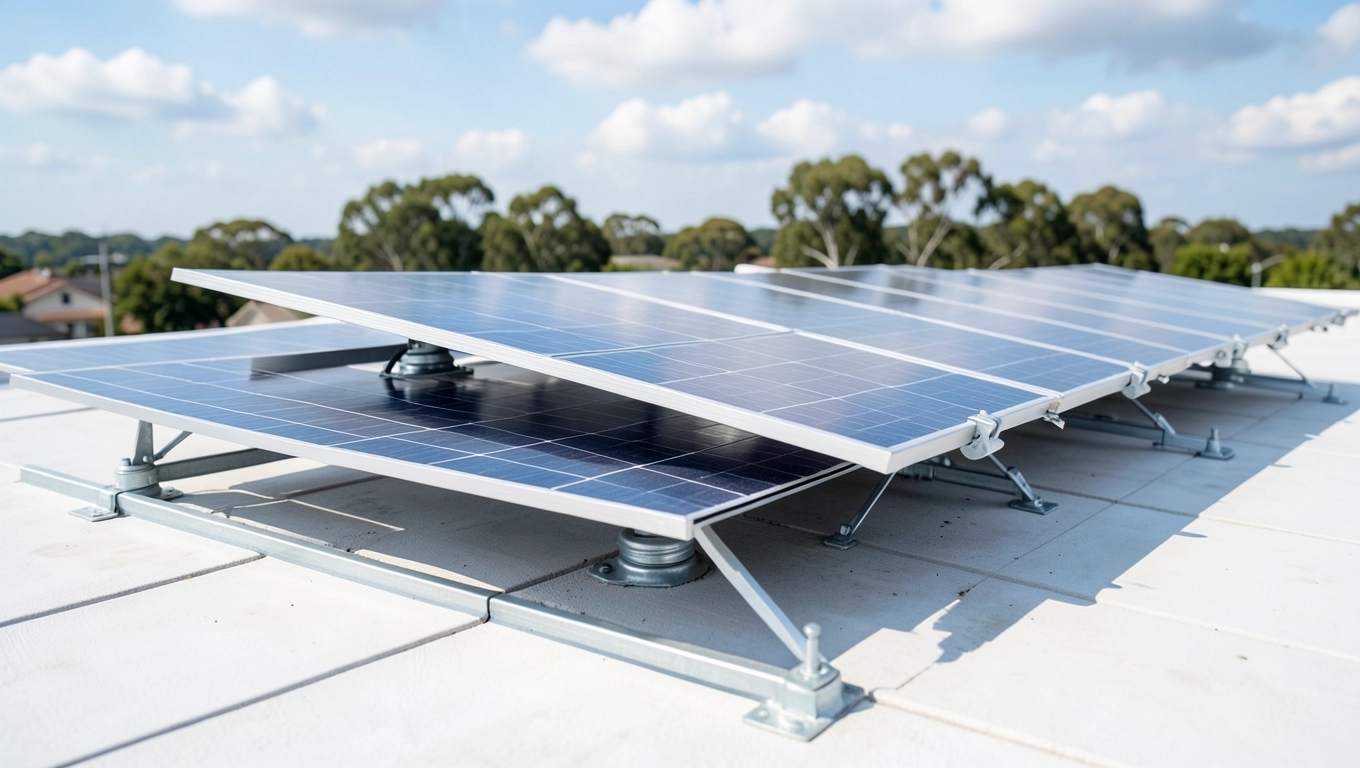

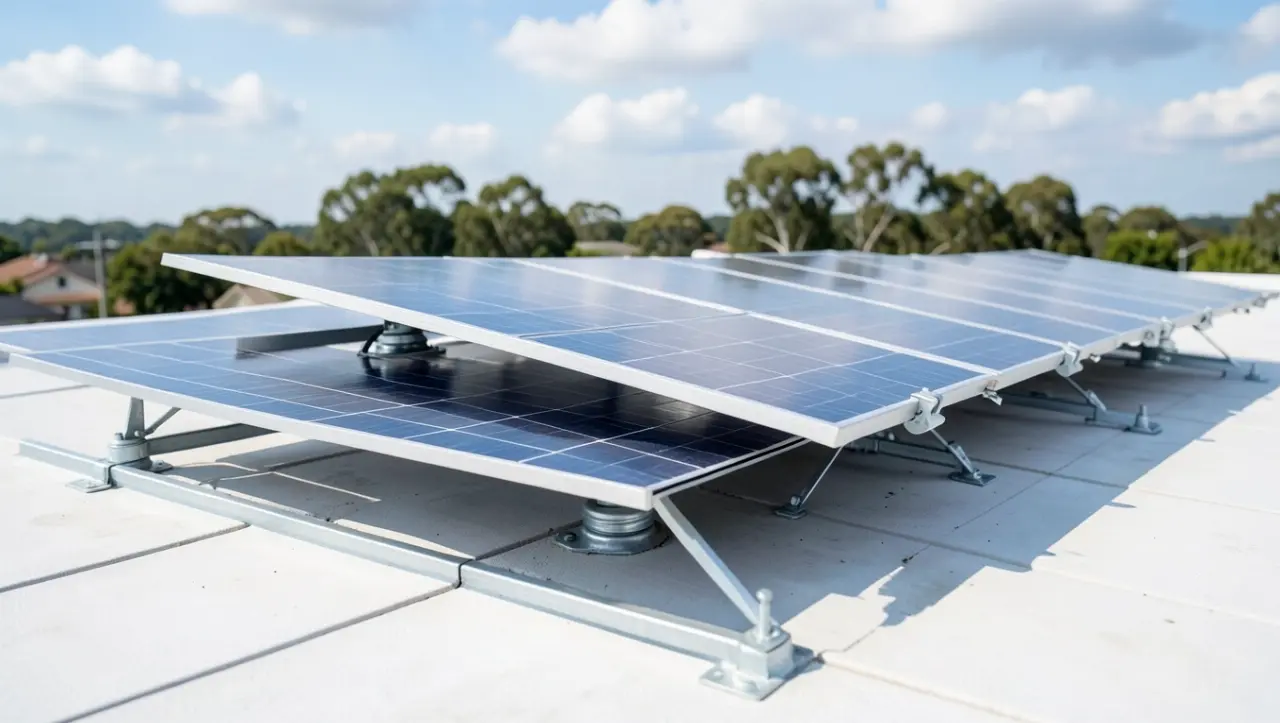

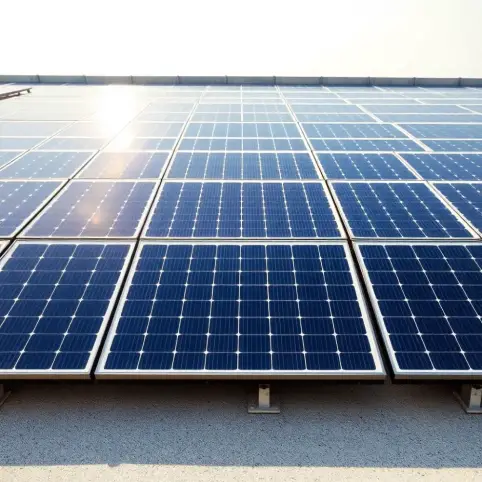

Systemy wolnostojące z obciążeniem balastowym przenoszą siły wiatru i ssania na posadzkę dachową poprzez bloczki betonowe lub kamienne. Rozwiązanie to chroni membranę PVC lub papę termozgrzewalną przed punktowym przebiciem, co ma znaczenie zwłaszcza na dachach z izolacją przeciwwodną o grubości 8-15 cm. Trójkątne stelaże aluminiowe ustawiają moduły pod kątem 10°-35°, a ich profile ze stopu EN AW-6005 T6 ważą zwykle od 4,5 do 6,5 kg/m² instalacji.

Systemy kotwione mechanicznie stosuje się tam, gdzie nośność stropu nie pozwala na pełne obciążenie balastem. Kotwy wkręcane w strop żelbetowy lub przytwierdzane do szyn stalowych przenoszą siły ssące bezpośrednio na konstrukcję budynku. Wariant ten wymaga sprawdzenia głębokości kotwienia (minimum 60 mm w betonie klasy C25/30) oraz uszczelnienia przejścia przez membranę zgodnie z normą PN-EN 1992-4.

Konstrukcje bezbalastowe z matami antypoślizgowymi wykorzystują tarcie i aerodynamiczny kształt osłony tylnej, aby zminimalizować masę własną. Pojedynczy panel waży wtedy około 11-13 kg, a cała instalacja osiąga 14-18 kg/m², co jest znacznie lżejsze niż wariant balastowy (80-120 kg/m²). Tak niska masa sprawia, że system nadaje się na dachy garaży, tarasów i budynków o rezerwie nośności poniżej 100 kg/m².

Porównanie systemów montażowych

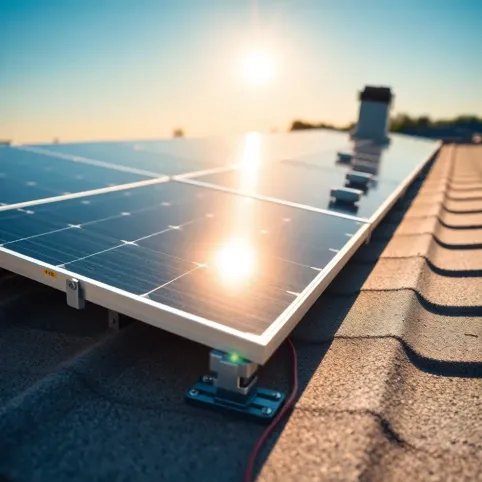

Wybór konkretnego rozwiązania zależy od trzech parametrów: nośności stropu, strefy wiatrowej wg PN-EN 1991-1-4 oraz typu pokrycia dachowego. Na dachach z papą bitumiczną modyfikowaną SBS lepiej sprawdzają się systemy bezinwazyjne, ponieważ każde przebicie to potencjalne miejsce nieszczelności w ciągu 5-8 lat. Na membranach EPDM lub PVC kotwy mechaniczne można uszczelnić trwale, ale wymaga to wykonawcy z doświadczeniem w technologii dachowej, a nie tylko montażowej.

Kiedy nie stosować danego rozwiązania: balastu nie układa się na stropach o nośności użytkowej poniżej 150 kg/m² bez wzmocnienia. Systemów kotwionych mechanicznie nie montuje się na dachach z warstwą spadkową XPS, bo kotwa nie uzyska wymaganego momentu obrotowego. Mat aerodynamicznych nie używa się na dachach o nachyleniu większym niż 5°, gdyż zmienia się rozkład sił ssących i producent nie udziela gwarancji.

Kąt nachylenia i orientacja paneli PV na płaskim dachu

Kąt nachylenia paneli wpływa na produkcję energii, ale w przypadku dachu płaskiego najważniejsze jest zachowanie samooczyszczania i minimalizacja zacienienia rzędów. Optymalny kąt w polskich warunkach geograficznych mieści się między 10° a 30°, przy czym 15° daje najlepszy kompromis między uzyskiem rocznym a rozstawem rzędów. Przy kącie 15° i modułach o mocy 420 W potrzebny odstęp między rzędami wynosi około 1,6-1,9 m, aby uniknąć cienia rzucanego w grudniu, gdy słońce znajduje się 15° nad horyzontem.

Nachylenie powyżej 30° zwiększa produkcję zimą o 6-9%, ale wymusza większy rozstaw, co oznacza mniejszą gęstość mocy na dachu. Sprawność energetyczna rośnie wtedy o 1,3-1,8% rocznie, jednak powierzchnia zajmowana przez instalację wzrasta nawet o 35%. Na dachu o powierzchni 200 m² oznacza to konieczność rezygnacji z 5-7 paneli w porównaniu z wariantem 15°, co zwykle nie rekompensuje dodatkowego uzysku.

Nachylenie poniżej 10° wygląda kusząco ze względu na niski profil aerodynamiczny i łatwość balastowania, ale brudzi się szybciej i trudniej spływa z niego woda deszczowa. Pył osadzony pod kątem 5° obniża uzysk o 2-4% już po sześciu miesiącach bez mycia, podczas gdy moduły ustawione pod kątem 15° tracą w tym samym okresie około 0,5-1%. Mycie paneli to koszt 2-5 zł/m² za każdy cykl, więc oszczędność na kącie nachylenia szybko obraca się w dodatkowy wydatek eksploatacyjny.

Orientacja a uzysk roczny

Panele skierowane na południe generują 100% uzysku referencyjnego, a odchylenie o 30° w kierunku wschodnim lub zachodnim obniża produkcję o 4-6%. Instalacja wschód-zachód, popularna na dachach płaskich ze względu na równomierne obciążenie, daje 88-92% uzysku południowego, ale lepiej pokrywa profil zużycia energii w budynku. Rozstaw rzędów przy układzie wschód-zachód może być mniejszy o około 15%, ponieważ słońce operuje nisko nad horyzontem rano i wieczorem.

Kiedy nie stosować orientacji południowej: gdy dach ma poważne zacienienia od kominów, wentylatorów lub wywietrzników w południowej strefie. W takiej sytuacji lepiej przesunąć całe pole modułów na stronę wschodnią lub zachodnią, bo fragmentaryczne zacienienie obniża uzysk całego stringu. Optymalizatory mocy lub mikroinwertery pozwalają obejść to ograniczenie, ale kosztują dodatkowo 60-120 zł za panel.

Najczęstsze błędy przy montażu fotowoltaiki na dachu płaskim

Najbardziej kosztownym błędem jest pominięcie audytu nośności stropu przed projektem. Inwestorzy zakładają, że płaski dach zniesie każde obciążenie, a rzeczywistość bywa inna, gdy warstwa spadkowa z keramzytu lub żużla pochłania 40-60% rezerwy nośnej. Sprawdzenie dokumentacji projektowej budynku albo wykonanie odkrywki w stropie to jedyny sposób, by uniknąć pęknięć lub nadmiernych ugięć po pierwszym obfitym śniegu.

Drugi częsty błąd to zbyt mały odstęp między rzędami paneli, który prowadzi do zacienienia zimowego i spadku uzysku o 12-18%. Wielu wykonawców montuje moduły „na styk", licząc na optymalizatory, ale nawet najlepszy optymalizator nie odzyska pełnej mocy, gdy cień pokrywa choćby 10% ogniwa. Rozstaw rzędów oblicza się ze wzoru: odstęp = (wysokość modułu + wysokość stelaża) × 2,7, co dla paneli o wysokości 1,72 m i stelażu 0,6 m daje minimalny odstęp 6,3 m? Nie, to pomyłka. Prawidłowy wzór uwzględnia tangens kąta padania: odstęp = wysokość × (1 / tan(15°)), czyli około 6,8 m. W praktyce stosuje się 1,6-1,9 m dla kąta 15°.

Trzeci problem to niedostateczne zabezpieczenie kabli prądu stałego przed uszkodzeniami mechanicznymi i promieniowaniem UV. Kable Solar 1×6 mm² w podwójnej izolacji XLPO wytrzymują temperaturę od -40°C do +90°C i promieniowanie UV, ale ich mocowanie do stelaża aluminiowego musi być rozwiązane za pomocą uchwytów z tworzywa EPDM, a nie stalowych opasek zaciskowych. Ostre krawędzie aluminium przecinają izolację w ciągu 2-3 lat, a zwarcie w instalacji 1000 V DC stanowi realne zagrożenie pożarowe.

Czwarty błąd to brak odpływu wody wokół stelaży balastowych. Konstrukcja wolnostojąca tworzy „wyspę" na dachu, pod którą gromadzi się woda, liście i lód. Bez zachowania minimum 30 cm odstępu od krawędzi strefy odpływowej oraz bez regularnego czyszczenia wpustów dachowych dochodzi do zastoisk i przecieków przy obfitych opadach. Każdy projekt powinien zawierać plan zimowego utrzymania dachu, łącznie z mapą wpustów i stref zalegania śniegu.

Piąty błąd to montaż inwertera na dachu bez osłony termicznej. Temperatura pracy falownika spada o 1% na każdy stopień powyżej 40°C, a dach płaski w pełnym słońcu łatwo osiąga 55-65°C. Inwerter umieszczony pod zadaszeniem lub w cieniu fragmentu attyki pracuje w niższej temperaturze i zachowuje pełną sprawność przez całe lato. Wariant z inwerterem stringowym na ścianie zewnętrznej budynku pozostaje najtańszy i najłatwiejszy w serwisie.

Kiedy instalacja wymaga powtórnego projektu

Jeżeli po audycie okaże się, że strop ma nośność użytkową poniżej 100 kg/m², a inwestor nie chce wzmacniać konstrukcji, trzeba wrócić do etapu koncepcji. W takiej sytuacji sprawdzają się moduły lekkie typu half-cell o masie 8-10 kg, a cały osprzęt musi być przeliczony pod kątem masy własnej i balastu. Czasem lepiej zmniejszyć moc instalacji o 30%, niż montować panele na dachu, który tego nie udźwignie.

Jeżeli na dachu znajdują się instalacje wentylacyjne, klimatyzacyjne lub kominy generujące zacienienie sezonowe, projekt wymaga symulacji zacienienia w programie PV*SOL lub podobnym. Bez tej symulacji inwestor dowiaduje się o stratach dopiero po pierwszym rozliczeniu rocznym, a koszt korekty układu paneli bywa wyższy niż etap projektowy.

Kontrola dachu przed montażem i normy techniczne

Każdy montaż fotowoltaiki na dachu płaskim powinien zaczynać się od inspekcji stanu poszycia, izolacji przeciwwodnej i nośności stropu. Pokrycie dachowe starsze niż 12-15 lat warto wymienić przynajmniej w strefie planowanej instalacji, ponieważ demontaż paneli po 5 latach, by naprawić nieszczelność, podwaja łączne koszty inwestycji. Próba szczelności membran wykonywana jest zgodnie z normą PN-EN 13111 i trwa od 24 do 72 godzin.

Norma PN-EN 1991-1-1 definiuje obciążenia stałe i zmienne, a PN-EN 1991-1-4 określa strefę wiatrową dla danej lokalizacji. W Polsce mamy trzy strefy wiatrowe (1, 2 i 3), a wartość ciśnienia dynamicznego waha się od 0,30 do 0,55 kPa. Instalacja balastowa musi przenieść siłę ssącą wiatru o wartości 1,2-1,8 kN/m², co przekłada się na wspomniane 80-120 kg/m² obciążenia. Bez wykonania obliczeń projektant nie dobierze właściwej masy bloków.

Prawo budowlane wymaga zgłoszenia instalacji powyżej 6,5 kW mocy zainstalowanej lub pozwolenia na budowę dla konstrukcji kotwionych przebijających strop. Inspektor nadzoru inwestorskiego sprawdza zgodność z projektem, a kierownik budowy potwierdza odbiór konstrukcji. Dokumentacja powinna zawierać obliczenia statyczne, schemat elektryczny oraz instrukcję eksploatacji dla przyszłego właściciela.

Kiedy nie rozpoczynać montażu: gdy dach ma wilgotność warstwy izolacji termicznej powyżej 8% objętościowo (pomiar wilgotnościomierzem pojemnościowym), gdy membrana wykazuje pęcherze lub rysy, albo gdy strop wykazuje ugięcia większe niż L/250 wg PN-EN 1992-1-1. Każdy z tych objawów to sygnał, że najpierw trzeba naprawić dach, a dopiero potem montować panele.

Dobór modułów i inwertera do warunków dachu płaskiego

Moduły monokrystaliczne o sprawności 21-22,5% i mocy 410-440 W to standard dla instalacji na dachach płaskich. Wybór paneli bifacjalnych (dwustronnych) zwiększa uzysk o 6-10% dzięki odbiciom od jasnego pokrycia dachowego, ale wymaga podwyższonego stelaża minimum 0,8 m nad membraną. Na dachu płaskim o jasnej powierzchni (np. membrana biała lub jasna płyta PCV) współczynnik odbicia wynosi 0,3-0,6, co sprzyja technologii bifacjal.

Inwerter stringowy o mocy 10 kW obsługuje około 22-25 paneli o mocy 420 W i jest optymalnym wyborem dla większości instalacji domowych. Inwerter hybrydowy z wbudowanym modułem MPPT oraz funkcją magazynowania energii kosztuje 30-40% więcej, ale pozwala później dołożyć baterię 5-10 kWh. Mikroinwertery mają sens przy układzie wschód-zachód z silnym zacienieniem od kominów lub anten.

Kiedy nie stosować paneli bifacjalnych: gdy dach pokryty jest ciemną papą bitumiczną o współczynniku odbicia poniżej 0,2, gdyż zysk z tylnej strony modułu spada do 2-3%. Podobnie wąskie dachy o szerokości mniejszej niż 4 m nie pozwalają zachować minimalnego odstępu 0,8 m dla swobodnego odbicia światła.

Eksploatacja i bezpieczeństwo instalacji na dachu płaskim

Instalacja fotowoltaiczna na dachu płaskim wymaga przeglądu co 12 miesięcy i czyszczenia modułów 1-2 razy w roku. Kontrola obejmuje stan membrany dachowej pod blokami balastowymi, napięcie łańcuchów PV w warunkach STC (1000 W/m², 25°C) oraz wizualną ocenę złączek MC4 i przewodów. Test kamery termowizyjnej po pierwszym roku pracy wykrywa hot spoty, czyli ogniwa nagrzewające się powyżej średniej o 15°C, co sygnalizuje degradację lub zacienienie.

Bezpieczeństwo pożarowe reguluje norma PN-EN 50549-1 oraz wymogi lokalnych przepisów straży pożarnej. Moduły PV pod napięciem 1000 V DC nie gasną po odcięciu inwertera, dlatego konieczne są wyłączniki bezpieczeństwa DC przy każdym stringu oraz oznaczenie trasy kablowej. Drogi ewakuacyjne na dachu powinny mieć szerokość minimum 0,8 m, a instalacja nie może blokować dostępu do wyłazów dachowych i drabin.

Kiedy nie eksploatować instalacji samodzielnie: gdy zauważysz pęknięcia szkła modułu, ślady przepalenia na złączach, wyraźny spadek uzysku powyżej 8% rok do roku lub wyciek wody w obrębie stelaży. Każdy z tych objawów wymaga wizyty certyfikowanego instalatora z uprawnieniami SEP do 1 kV. Samodzielne naprawy w instalacji DC grożą porażeniem i utratą gwarancji producenta modułów.

Decyzja, która się opłaca

Dach płaski daje swobodę ustawienia paneli pod optymalnym kątem, ale wymaga starannego audytu i wyboru systemu montażowego dopasowanego do nośności stropu oraz strefy wiatrowej. Systemy balastowe chronią membranę i skracają czas montażu, a kotwy mechaniczne pozwalają obejść ograniczenia nośności kosztem inwazyjności. Najwięcej problemów generują proste decyzje: zbyt ciasny rozstaw rzędów, pominięcie obliczeń wiatrowych i brak planu eksploatacji zimowej.

Przed podpisaniem umowy z wykonawcą poproś o projekt zawierający obliczenia statyczne, schemat elektryczny i plan rozmieszczenia balastu. Sprawdź, czy projekt uwzględnia normy PN-EN 1991-1-4 oraz PN-EN 1992-4 i czy obejmuje symulację zacienienia w programie PV*SOL. Tak przygotowana dokumentacja pozwala uniknąć 90% problemów eksploatacyjnych w pierwszych pięciu latach pracy instalacji.

Źródła i normy: PN-EN 1991-1-1 (obciążenia stałe i zmienne), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1992-1-1 (konstrukcje żelbetowe), PN-EN 1992-4 (kotwy w betonie), PN-EN 13111 (szczelność membran), PN-EN 50549-1 (wymagania dla instalacji przyłączonych do sieci), Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Dane rynkowe: Raport Instytutu Energetyki Odnawialnej IEO 2024, Polskie Towarzystwo Fotowoltaiki PTF 2024. Strony referencyjne: globenergia.pl, gramwzielone.pl, pv-magazine.pl.
