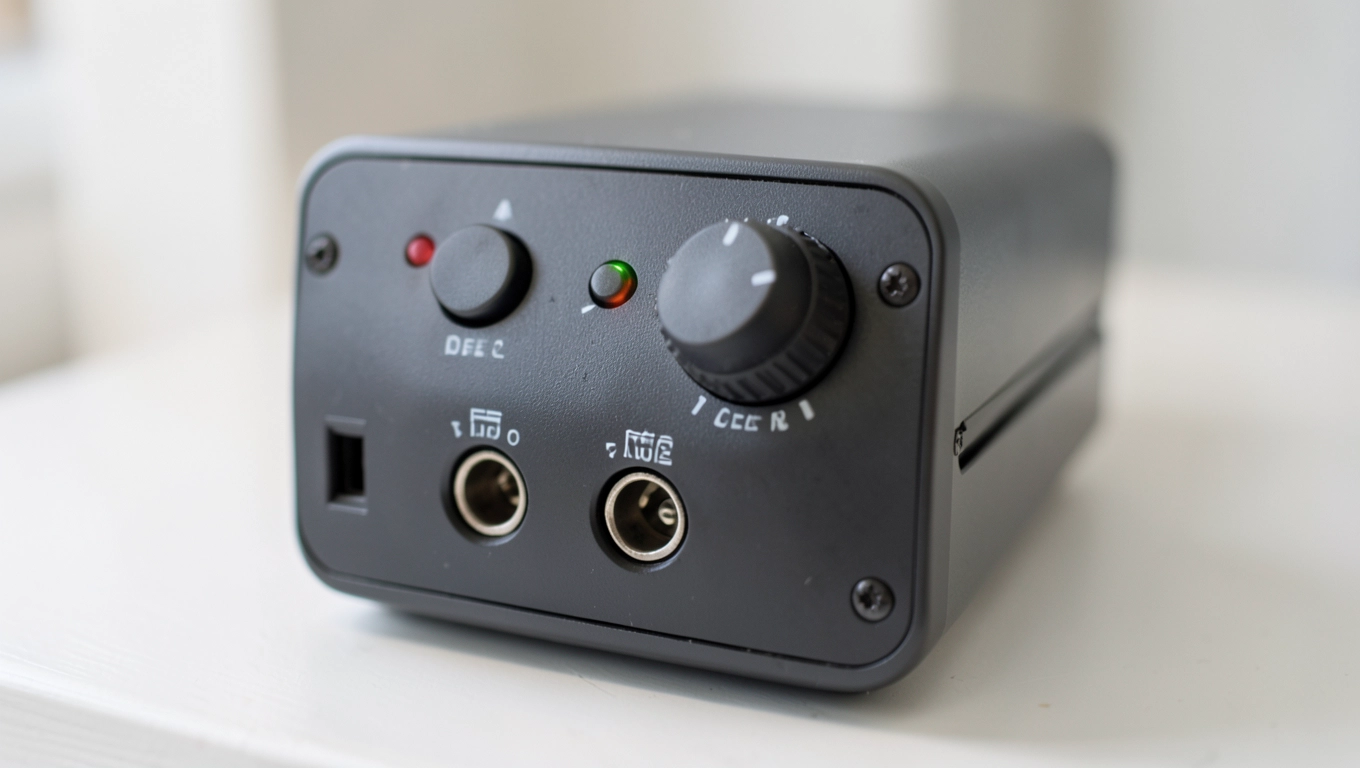

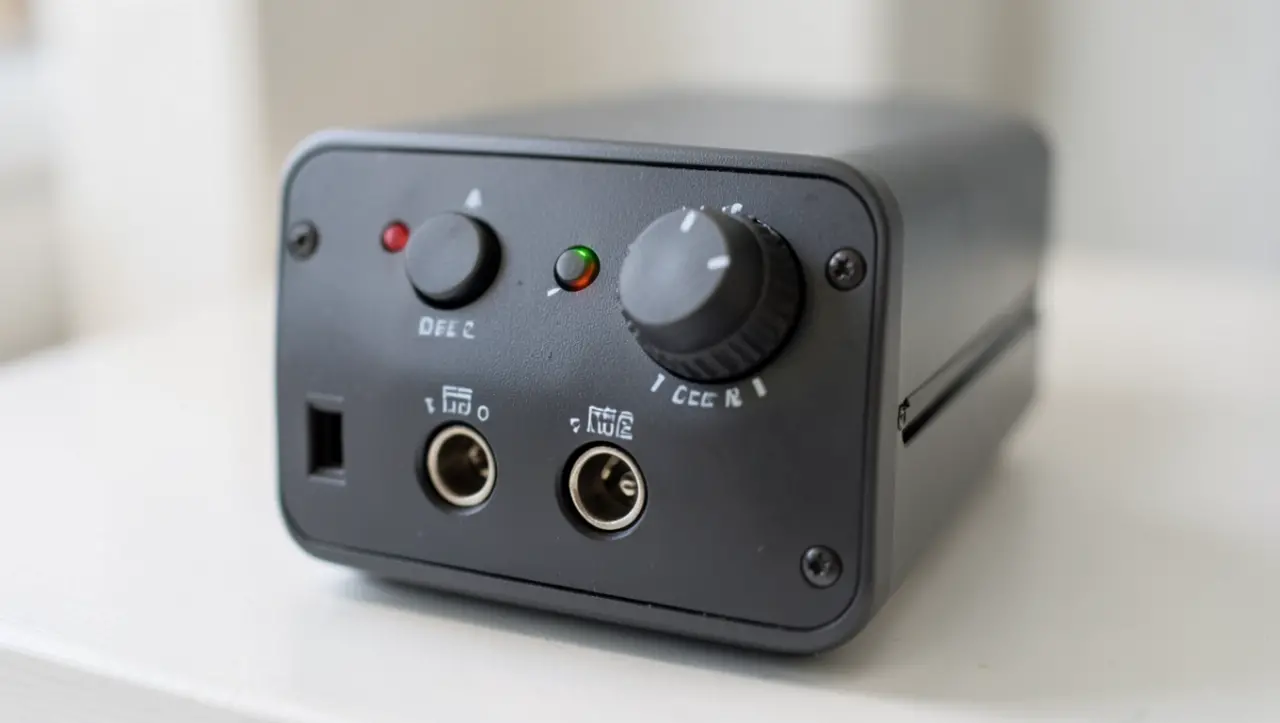

Sterownik schodowy z półpiętrem koniec z ciemnymi stopniami

Masz schody z półpiętrem i nie wiesz, jak ogarnąć oświetlenie, żeby nie wyglądało jak dyskoteka z lat osiemdziesiątych? Spokojnie, da się to zrobić tak, że fala światła będzie płynąć krok za krokiem, a półpiętro zapali się w idealnym momencie. Sterownik schodowy z półpiętrem to nie fanaberia architektoniczna, lecz konkretne urządzenie, które zamienia zwykłe schody w bezpieczną, efektowną trasę po zmroku. W tym tekście dostajesz pełen pakiet wiedzy: od działania algorytmu, przez dobór zasilacza, aż po realne koszty kompletnej instalacji.

• Jak działa fala LED na schodach z półpiętrem
• Wejścia UP, DN i MID - schemat podłączenia krok po kroku
• SP23-S vs SP23-P i konkurencja - tabela porównawcza
• Dobór zasilacza, czujników i case studies z prawdziwych instalacji
• Integracja z inteligentnym domem i najczęstsze błędy instalatorów

Jak działa fala LED na schodach z półpiętrem

Fala świetlna to sekwencyjne zapalanie kolejnych lamp w taki sposób, że oko odbiera ruch światła jako ciągły, płynny efekt. W praktyce wygląda to tak: gdy stawiasz stopę na pierwszym schodku, za palcami pojawia się delikatna poświata, która przesuwa się w górę, wyprzedzając Cię o kilka stopni. Klucz tkwi w modulacji PWM, czyli sterowaniu jasnością poprzez szybkie włączanie i wyłączanie diody z częstotliwością powyżej 100 Hz. Dzięki temu taśma LED nie tylko świeci, ale też płynnie jaśnieje i gaśnie, bez efektu migotania.

Algorytm w sterowniku SP23-S bazuje na czterech stanach: oczekiwanie, zapalanie, świecenie i gaszenie. W stanie oczekiwania wszystkie lampy są wygaszone, a kontroler czeka na impuls z czujnika ruchu lub przycisku. Po wykryciu ruchu urządzenie uruchamia kaskadę: kolejne kanały włączają się z mikrosekundowym opóźnieniem, a jasność narasta liniowo od zera do pełnej mocy w ciągu fabrycznych sześciu sekund. Gdy fala dociera do ostatniego stopnia, cały ciąg utrzymuje stałe światło przez ustawiony czas, po czym następuje gaszenie w tempie dziewięciu sekund.

Parametry fali, które możesz dostosować

Mimo że SP23-S to wersja ekonomiczna z czterema parametrami konfiguracyjnymi, każdy z nich wpływa na odczucie komfortu. Pierwszy parametr określa tempo zapalania (domyślnie 6 s), drugi tempo gaszenia (9 s). Trzeci definiuje czas podtrzymania, czyli jak długo schody świecą po ostatnim wykrytym ruchu, a czwarty przypisuje liczbę lamp do pierwszego biegu. Wszystko ustawia się mikroprzełącznikami na obudowie, bez potrzeby podłączania komputera.

Tempo 6/9 s nie jest przypadkowe. Przy szybszym zapalaniu oko rejestruje efekt jako nerwowy, przy wolniejszym jako ospały. Z mojego doświadczenia wynika, że ludzie najlepiej odbierają właśnie tę proporcję, bo odpowiada naturalnemu rytmowi wchodzenia po schodach. Warto jednak wiedzieć, że firmware sterownika pozwala skrócić lub wydłużyć te czasy nawet dwukrotnie, w zależności od liczby stopni i preferencji domowników.

Dlaczego PWM a nie skokowe włączanie

Jeśli masz lampy ściemnialne, sterownik wykorzystuje modulację szerokości impulsu, aby płynnie sterować jasnością każdego kanału osobno. W lampach nieściemnialnych stosuje metodę skokową: kanał włącza się od razu na pełnej mocy. Różnica wynika z budowy samego źródła światła, taśmy ściemnialne wymagają sygnału PWM do kontroli prądu, a oprawy ze statecznikiem elektronicznym reagują tylko na binarny stan załącz/wyłącz. Sterownik rozpoznaje typ obciążenia automatycznie po rezystancji podłączonego obwodu.

Wejścia UP, DN i MID - schemat podłączenia krok po kroku

SP23-S oferuje trzy główne wejścia sterujące: UP (do góry), DN (do dołu) oraz MID (półpiętro). Dodatkowo znajdziesz zacisk DIS, który blokuje załączanie w dzień, gdy jest jasno. Każde wejście przyjmuje sygnał z czujnika ruchu, przycisku ściennego lub fotokomórki. Logika jest prosta: impuls na UP uruchamia falę od dołu do góry, impuls na DN od góry do dołu, a impuls na MID w pierwszej kolejności zapala odcinek od dołu do półpiętra, potem kontynuuje do góry.

Podłączenie zaczynasz od zasilania. Sterownik wymaga napięcia 12 lub 24 V DC podawanego na zaciski V+ i V-. Polaryzacja jest krytyczna, odwrotne podłączenie nie uszkodzi urządzenia dzięki wbudowanemu zabezpieczeniu, ale uniemożliwi start. Po podaniu napięcia dioda LED na obudowie sygnalizuje tryb oczekiwania krótkim pulsem co dwie sekundy.

Krok 1: Rozmieszczenie czujników

Czujnik dolny montujesz na ścianie przy pierwszym stopniu, na wysokości 15-20 cm od podłogi, skierowany w stronę schodów. Czujnik górny lustrzanie przy ostatnim stopniu biegu górnego. Czujnik półpiętrowy umieszczasz na ściance przęsła pośredniego, w miejscu gdzie naturalnie wchodzisz na spocznik. Kąt detekcji 100° sprawdza się w większości korytarzy, ale przy wąskich, zakręconych schodach lepiej sprawdzają się barierowe czujniki podczerwieni.

Krok 2: Podłączenie wyjść lampowych

Wyjścia sterownika oznaczone są kolejnymi numerami od 1 do 23. Lampy podłączasz równolegle, każda między swoim kanałem a wspólną masą. Przekrój przewodu zależy od długości trasy: do 5 m wystarczy 1,5 mm², przy dłuższych odcinkach warto przejść na 2,5 mm², żeby uniknąć spadków napięcia. Spadek napięcia powyżej 5% na końcu trasy objawia się widoczną różnicą jasności między pierwszą a ostatnią lampą.

Krok 3: Konfiguracja parametrów półpiętra

Tutaj wchodzi parametr „liczba lamp pierwszego poziomu". Ustawiasz go mikroprzełącznikiem DIP na pozycję odpowiadającą ilości stopni do spocznika. Przykład: 10 lamp na dole do półpiętra, 13 powyżej. Po ustawieniu wartości 10, sterownik wie, że fala MID obejmuje kanały 1-10, a dopiero po ich rozświetleniu przechodzi do kanałów 11-23. Bez tej konfiguracji cały ciąg zapaliłby się jednocześnie, co zniweczyłoby efekt.

Krok 4: Blokada dzienna

Wejście DIS współpracuje z fotokomórką lub zegarem astronomicznym. Gdy napięcie na DIS spada poniżej 1 V (logika odwrotna), sterownik ignoruje wszystkie sygnały ruchu. Dzięki temu w słoneczny dzień schody nie zapalają się niepotrzebnie, co realnie obniża zużycie energii. Fotokomórkę montujesz na zewnątrz lub przy oknie klatki schodowej, skierowaną na północ, żeby uniknąć fałszywych wyzwań od słońca.

Krok 5: Test końcowy

Przed zamknięciem puszki instalacyjnej wykonaj test ręczny. Zasłoń fotokomórkę (symulacja nocy), wciśnij przycisk UP i obserwuj kolejność zapalania. Każda lampa powinna rozbłysnąć z zachowaniem płynnego narastania. Następnie wciśnij DN i sprawdź, czy fala wędruje w odwrotną stronę. Na koniec aktywuj MID i potwierdź, że najpierw zapala się odcinek dolny, potem górny. Jeśli któryś kanał nie świeci, sprawdź połączenie i polaryzację, w 90% przypadków problem leży właśnie tam.

SP23-S vs SP23-P i konkurencja - tabela porównawcza

Na rynku znajdziesz kilka modeli sterowników schodowych, ale różnice między nimi bywają kosmetyczne, a czasem fundamentalne. Poniższe zestawienie pomoże Ci ocenić, czy ekonomiczna wersja SP23-S wystarczy, czy potrzebujesz pełnej funkcjonalności droższego SP23-P albo urządzenia innego producenta.

Widzisz wyraźnie: SP23-S wygrywa tam, gdzie potrzebujesz półpiętra, a oszczędność 500 zł względem wersji P wynika głównie z braku zmierzchownika, podświetlenia stopni i lampy Master. Konkurenci Savr i Kanlux oferują porównywalną liczbę parametrów, ale żaden z nich nie obsługuje środkowego wejścia MID. Jeśli Twoje schody mają spocznik, wybór spoza rodziny SP23 wymaga dodatkowego przekaźnika i ręcznego mostkowania, co komplikuje instalację.

Kiedy SP23-S nie wystarczy

Wersja ekonomiczna ma swoje granice. Nie sprawdzi się w rezydencji, gdzie potrzebujesz scen świetlnych zsynchronizowanych z resztą domu, na przykład gaszenia schodów przy przejściu w tryb nocny lub zapalania tylko co drugiego stopnia. Brakuje jej też interfejsu do systemów Crestron i Lutron, które wymagają zmiennych parametrów w czasie rzeczywistym. W takich przypadkach jedynym sensownym wyborem pozostaje SP23-P albo sterownik z wbudowanym ściemniaczem i wyjściem 0-10 V.

Dobór zasilacza, czujników i case studies z prawdziwych instalacji

Sama obecność sterownika to połowa sukcesu. Drugą połowę stanowi prawidłowy dobór zasilacza, bo źle dobrany PSU to najczęstsza przyczyna migotania i przegrzewania taśm LED. Ogólna zasada jest prosta: moc zasilacza wynosi co najmniej 120% sumarycznej mocy wszystkich lamp. Wzór wygląda tak:

Wzór: moc_zasilacza [W] = liczba_lamp × moc_jednej_lampy [W] × 1,2

Przykład dla 20 lamp po 4,8 W (typowy odcinek 60 cm taśmy 14,4 W/m): 20 × 4,8 × 1,2 = 115,2 W. Dobierasz zasilacz 120 W. Ten 20% zapasu to nie przesada, to bufor na rozruch (cold start pobiera chwilowo więcej prądu) i na ewentualne późniejsze dołożenie jednej lampy.

Case study 1: Dom jednorodzinny z półpiętrem (Kraków)

Dom 180 m², schody zabiegowe z 18 stopniami do spocznika i 14 powyżej, razem 32 stopnie. Inwestor wybrał wariant 10 lamp do półpiętra i 13 powyżej, co wymagało rezygnacji z 9 stopni pośrednich (zaślepki). Komplet: sterownik SP23-S (899 zł), 23 oprawy LED 3 W (łącznie 690 zł), zasilacz Meanwell 120 W (380 zł), 2 czujniki ruchu ALFA (po 95 zł), okablowanie i puszki (ok. 250 zł). Razem około 2 509 zł. Efekt: zużycie energii przy średnio 30 aktywacjach dziennie wynosi 0,4 kWh, czyli mniej niż 10 groszy dziennie.

Case study 2: Biuro projektowe (Warszawa)

Biuro na drugim piętrze, schody proste 16 stopni z jednym spocznikiem. Architekt wnętrz zażądał efektu hotelowego: fala od dołu do góry, pauza 8 s, gaszenie od góry do dołu. SP23-S obsłużył to bez dodatkowych modułów dzięki trybowi odbicia (DOWN odwraca kolejność gaszenia). Komplet: 2 × 899 zł (drugi sterownik dla sąsiedniej klatki), 16 opraw 4 W (560 zł), zasilacz 100 W (290 zł), 2 czujniki (190 zł), robocizna elektryka 600 zł. Łącznie 3 438 zł, z czego ponad połowa to robocizna.

Case study 3: Hotel butikowy (Wrocław)

Hotel z 22 pokojami, klatka schodowa z trzema spocznikami. Wymagano obsługi 60 lamp na trzech biegach. SP23-S obsługuje do 23, więc zastosowano trzy sterowniki pracujące kaskadowo: pierwszy zapala bieg 1, po zakończeniu fali wysyła sygnał do drugiego, ten do trzeciego. Dzięki temu gość wchodzący na parter widzi światło biegnące przed nim przez wszystkie trzy poziomy. Całkowity koszt instalacji (sterowniki + oprawy + zasilacze + czujniki) zamknął się w kwocie 8 200 zł netto, przy czym sama robocizna stanowiła 35% tej kwoty.

Checklist przed zakupem

• Liczba stopni łącznie z pośrednimi (zmierz fizycznie, nie szacuj)
• Obecność spocznika/półpiętra i liczba stopni do niego
• Typ schodów: proste, zabiegowe, kręcone (wpływa na rozmieszczenie czujników)
• Planowany typ lamp: taśma LED, oprawa punktowa, kinkiet
• Napięcie zasilania taśm: 12 V czy 24 V (ważne przy długich trasach)
• Ściemnialność opraw (sterownik obsługuje oba warianty)
• Planowane czujniki: ruchu, obecności, przycisk
• System smart home, z którym ma współpracować sterownik

Integracja z inteligentnym domem i najczęstsze błędy instalatorów

Sercem SP23-S jest możliwość współpracy z systemami KNX, Fibaro, Crestron, Lutron i LON poprzez moduł wyjść binarnych. W praktyce wygląda to tak: centralka smart home wysyła do sterownika sygnał napięciowy 24 V na wejście UP lub DN, identycznie jak czujnik ruchu. Dzięki temu możesz uruchomić schody komendą głosową przez Alexę albo automatycznie po wykryciu zbliżania się do domu. W środowisku KNX moduł wyjść binarnych przekazuje dodatkowo informację zwrotną o statusie każdego kanału, co pozwala centrali wiedzieć, czy schody są zapalone.

Najczęstsze błędy przy montażu

Błąd 1: Zasilacz bez zapasu mocy. Wielu instalatorów dobiera zasilacz „na styk", czyli równo z mocą lamp. Przy starcie zimnych diod pobór chwilowo rośnie nawet o 30%. Zasilacz pracuje wtedy na granicy przeciążenia, grzeje się i po roku pada. Bufor 20% to absolutne minimum, przy taśmach 24 V zostaw 30%.

Błąd 2: Brak diody zabezpieczającej przy indukcji. Jeśli sterujesz klasycznymi żarówkami lub transformatorami toroidalnymi, cewka indukuje impuls napięciowy przy wyłączaniu. Bez diody prostowniczej 1N4007 równolegle do cewki ten impuls wraca do sterownika i po kilkudziesięciu cyklach przepala tranzystor wyjściowy. W przypadku lamp LED problem nie występuje, ale przy mieszanym obciążeniu dioda jest obowiązkowa.

Błąd 3: Mylenie wejść UP/DN z fazami sieciowymi. Wejścia sterujące działają na potencjale 24 V DC, nie na 230 V. Podanie napięcia sieciowego na UP lub DN natychmiast uszkadza optoizolatory wejściowe. Sygnał z czujnika ruchu musi być pobrany z wyjścia niskonapięciowego, a nie z przewodu fazowego.

Błąd 4: Ustawienie zbyt krótkiego czasu podtrzymania. Gdy ktoś wchodzi wolno, np. starsza osoba, i czas podtrzymania wynosi 5 s, schody gasną mu przed dotarciem na półpiętro. W instalacjach domowych ustawiaj minimum 15 s, w hotelach i biurach 8 s wystarczy.

Błąd 5: Brak testu fotokomórki. Fotokomórka zamontowana od strony okna wychodzącego na zachód będzie wieczorem wyłączana przez słońce i schody nie zapalą się. Fotokomórka w cieniu drzewa zareaguje na ruch liści. Każdą fotokomórkę testuj w różnych porach dnia przez minimum 24 godziny.

Kompatybilność lamp

Zwróć uwagę, że ta sama oprawa ściemnialna w wersji 12 V i 24 V obsługiwana jest identycznie przez SP23-S, różnica dotyczy tylko doboru zasilacza. Przy 12 V na długich trasach spadki napięcia są większe, dlatego na biegach dłuższych niż 8 m zalecam 24 V.

Gwarancja i wsparcie techniczne

SP23-S objęty jest 3-letnią gwarancją producenta obejmującą wady materiałowe i wykonawcze. Czas reakcji serwisu wynosi 48 godzin w dni robocze, a w przypadku uznania reklamacji urządzenie zostaje wymienione na nowe bez konieczności odsyłania starego egzemplarza. Wsparcie techniczne działa telefonicznie i mailowo w języku polskim, z konsultantem, który realnie zna się na instalacji, a nie tylko czyta ze schematu. To ważne, bo 80% problemów przy pierwszym uruchomieniu wynika z błędnej konfiguracji, którą doświadczony konsultant rozwiąże w 5 minut.

Normy i certyfikaty

Urządzenie spełnia wymagania normy PN-EN 60598 dotyczącej opraw oświetleniowych oraz PN-EN 61347 obejmującej urządzenia sterujące lampami. Producent posiada certyfikat CE, a sam sterownik przeszedł badania kompatybilności elektromagnetycznej (EMC) w akredytowanym laboratorium. W instalacjach domowych spełnienie tych norm przekłada się na bezpieczeństwo przeciwpożarowe i odporność na zakłócenia sieciowe, w instalacjach komercyjnych jest wymagane prawem.

Dla typowego domu z 23 lampami i półpiętrem kompletny zestaw obejmuje: sterownik SP23-S (899 zł), 23 oprawy LED ściemnialne po 30 zł (690 zł), zasilacz 120 W (380 zł), 2 czujniki ruchu ALFA (190 zł), okablowanie YDYp 3×1,5 mm (ok. 150 zł), puszki instalacyjne i akcesoria (100 zł), robocizna elektryka z uprawnieniami (800-1 200 zł). Łącznie od 3 209 zł do 3 609 zł za pełną instalację z falą LED, obsługą półpiętra i detekcją ruchu. Cena zestawu z czujnikami w wersji ekonomicznej to 1 397 zł netto, obejmuje sterownik wraz z parą czujników.

Jeśli masz już projekt elektryczny schodów i wiesz, ile stopni prowadzi do spocznika, dobór właściwego sterownika zajmuje 10 minut. W przypadku schodów zabiegowych albo wielopoziomowych z kilkoma spocznikami warto skonsultować konfigurację z instalatorem, który już wcześniej pracował z urządzeniami Apacheta Smart Systems. Taka konsultacja kosztuje zwykle 100-200 zł, a potrafi zaoszczędzić kilku godzin szukania przyczyny migotania taśmy.

Źródła danych i norm: PN-EN 60598-1:2015 (oprawy oświetleniowe, wymagania ogólne), PN-EN 61347-1:2015 (urządzenia sterujące lampami, wymagania bezpieczeństwa), dokumentacja techniczna producenta Apacheta Smart Systems, karty katalogowe zasilaczy Meanwell HLG-120H. Dodatkowe informacje o kompatybilności z systemami KNX i Fibaro dostępne są w materiałach producentów tych platform: knx.org oraz fibaro.com.
