Sterownik schodowy LED z czujnikami ruchu, który robi wrażenie

Wchodzisz wieczorem na schody, nog szuka pewności, a dłoń maca ścianę w posz Sterowaniu ścianę w poszukiwaniu włącznika. Sterownik schodowy z czujnikami ruchu rozwiązuje ten problem jednym ruchem: wykrywa Twoją obecność i rozkłada światło dokładnie tam, gdzie stawiasz stopę. Step-16 obsługuje do 16 stopni, pracuje na napięciu 12-24 V DC, wytrzymuje obciążenie 240 W i współpracuje z dwoma czujnikami PIR umieszczanymi na dole oraz górze biegu. Cena urządzenia to 239 zł netto (SKU: STEP-01), a w zestawie znajdziesz wszystko, czego potrzebujesz do montażu.

• Jak działa kaskadowe oświetlenie 16 stopni
• Podłączenie taśm LED i czujników PIR krok po kroku
• Konfiguracja efektów, jasności i czasu świecenia
• Dobór taśmy LED do sterownika schodowego
• Stereowniki pokrewne - porównanie modeli
• Bezpieczeństwo i scenariusze użycia
• Lista kontrolna przed pierwszym uruchomieniem

Jak działa kaskadowe oświetlenie 16 stopni

Kaskada to nie efekt wizualny dla fajerwerków, lecz konkretny algorytm bezpieczeństwa. Mikrokontroler odczytuje sygnał z czujnika PIR umieszczonego na dole schodów i podaje napięcie na pierwszy kanał. Po ustawionym czasie przejścia (od 250 do 1200 ms) załącza drugi kanał, potem trzeci, i tak dalej, aż do ostatniego stopnia. Oko rejestruje ruch światła w górę, mózg interpretuje go jako zapowiedź następnego kroku, mięsień prostuje nogę bez chwili zawahania.

Gdy wchodzisz z góry, rola czujników się odwraca: PIR na górze inicjuje zapalanie od szczytu w dół. Kolejność kanałów definiuje się w konfiguracji, więc ten sam sterownik obsługuje oba kierunki ruchu bez ingerencji w okablowanie. Czas świecenia po ostatnim zapaleniu ustawiasz w zakresie 2-30 s, co wystarcza, by spokojnie przejść kondygnację osobie dorosłej i dziecku z różnym tempem kroków.

Dwa czujniki PIR w jednym zestawie

Pasywny czujnik podczerwieni nie emituje promieniowania, lecz wyłapuje zmianę temperatury w polu widzenia. Gdy ciało o temperaturze 36,6°C przemieszcza się przez dwie strefy detekcji, soczewka Fresnela generuje impuls napięcia. Step-16 wykorzystuje dwa takie czujniki, by rozróżnić, z której strony ktoś wchodzi - bez tego rozróżnienia kaskada zawsze szłaby w jedną stronę, co przy schodach dwubiegowych kompletnie mija się z logiką użytkownika.

Czujnik działa poprawnie w zakresie temperatur otoczenia od około -10°C do +40°C. Zimą, gdy człowiek wchodzi do ogrzewanej klatki schodowej z dworu, kontrast termiczny jest ogromny i detekcja zachodzi natychmiast. Latem, przy niewielkiej różnicy między temperaturą ciała a powietrzem (np. 28°C na zewnątrz, 25°C w klatce), zasięg czujnika może spaść o 15-20%, dlatego montaż w nasłonecznionych klatkach wymaga wcześniejszego przetestowania.

Parametry, które robią różnicę

Maksymalne 15 W na kanał oraz 240 W sumarycznie to wartości dobrane pod taśmy COB o standardowym poborze. Przekroczenie tego limitu nie spali sterownika natychmiast, ale termik MOSFET-a zacznie działać, odcinając zasilanie przy ok. 70°C na radiatorze. W domu jednorodzinnym, gdzie biegi schodowe mają 12-14 stopni, realne obciążenie sięga 120-180 W, a więc zostaje spory zapas na przyszłą rozbudowę.

Podłączenie taśm LED i czujników PIR krok po kroku

Schemat elektryczny jest prosty: zasilacz impulsowy 12 V lub 24 V DC trafia do listwy zaciskowej Step-16, z drugiej strony wychodzi 16 par przewodów prowadzących do odcinków taśmy. Każdy odcinek taśmy to osobny kanał, sterowany niezależnie przez tranzystor MOSFET na płytce. Czujniki PIR łączysz przewodem sygnałowym z dedykowanymi wejściami na sterowniku - zwykle są to trzy żyły: plus, masa, sygnał.

Zasilacz dobierasz sumując pobór mocy wszystkich taśm: 16 stopni × 15 W = 240 W przy pełnym obciążeniu. W praktyce wystarczy zasilacz 200-250 W, bo nie wszystkie kanały świecą jednocześnie przez cały czas - świeci tylko fala kaskady lub pełen zestaw przez ustawiony czas opóźnienia. Przewód zasilający miedziany o przekroju 1,5 mm² wystarczy do 10 A, co przy 24 V daje ok. 240 W bez straty napięcia powyżej 3%.

Montaż czujników - nawierzchniowo albo w otworze

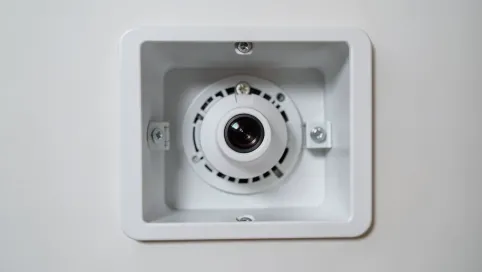

Czujnik PIR możesz zamontować natynkowo przyklejając go do ściany lub podsufitki albo w otworze o średnicy 18-20 mm, maskując samym pierścieniem. Klasyczna wysokość montażu to 1,2-1,5 m od podłogi, czyli na poziomie kolan osoby dorosłej. To celowy zabieg: gdybyś umieścił czujnik za wysoko (np. przy suficie), wychwytywałby jedynie głowę i ramiona, ignorując osoby niskie lub dzieci. Zbyt nisko - obejmowałby też zwierzęta domowe.

Soczewka czujnika ma kąt detekcji około 100° w poziomie i zasięg do 5 m przy optymalnej temperaturze. Na schodach o szerokości 1 m i długości biegu 4 m ustawienie czujnika na ściance bocznej sprawdza się najlepiej. W klatkach schodowych z metalowymi balustradami unikaj montażu bezpośrednio za prętami - mogą częściowo tłumić promieniowanie podczerwone.

Najczęstsze błędy przy podłączeniu

Mieszanie taśm 12 V i 24 V w jednej instalacji kończy się przepaleniem odcinka 12 V lub niedostatecznym świeceniem odcinka 24 V. Step-16 akceptuje oba napięcia, ale wyjścia są wspólne - zmiana napięcia wymaga wymiany wszystkich taśm. Drugim grzechem jest prowadzenie przewodów sygnałowych czujników równolegle do kabli zasilających 230 V na odcinku dłuższym niż 30 cm: sprzężenia pojemnościowe mogą generować fałszywe impulsy.

Trzeci błąd to zbyt krótkie przewody od zasilacza do sterownika. Przy zasilaniu 24 V i prądzie 10 A każdy metr kabla 1,5 mm² to strata napięcia ok. 0,3 V. Sterownik toleruje spadki do 5%, ale taśmy na końcu szeregu już nie - będą świecić słabiej niż te przy sterowniku. Dlatego zasilacz lokalizuj centralnie, blisko geometrycznego środka biegu schodów.

Konfiguracja efektów, jasności i czasu świecenia

Cztery przyciski na obudowie Step-16 pozwalają ustawić wszystko, co potrzebujesz, bez telefonu, aplikacji i konta w chmurze. Klasyczne rozwiązanie, które po 15 latach montaży schodowych nadal okazuje się najbardziej niezawodne. Poniżej zestawienie możliwości konfiguracji:

Wybór 8 stopni przy schodach o 14 rzeczywistych oznacza, że Step-16 będzie zapalał pierwsze 8 kanałów, ignorując resztę. To przydatne, gdy chcesz sprawdzić działanie przed okablowaniem całości. Po zakończeniu montażu ustawiasz właściwą liczbę, zapamiętywaną w pamięci nieulotnej sterownika.

Dwa efekty świetlne bez menu

Podstawowy scenariusz to zapalanie od pierwszego do ostatniego stopnia, świecenie pełne przez ustawiony Delay, potem płynne wygaszenie. Odwrotny scenariusz to zapalanie od ostatniego do pierwszego - wybierane automatycznie na podstawie tego, który czujnik PIR został naruszony jako pierwszy. Między zapalaniem a pełnym świeceniem działa fade-in o długości równej Speed × Number, co nadaje schodom kinowy charakter bez migotania.

Fade-out nie wymaga dodatkowego przycisku, bo jest proporcjonalny do fade-in. Czas wygaszania wynosi tyle samo co zapalania, więc schody 16-stopniowe z ustawieniem Speed 800 ms gasną przez 12,8 s. To komfortowy czas, w którym oko przyzwyczaja się do nowej sytuacji oświetleniowej bez efektu nagłej ciemności.

Dobór taśmy LED do sterownika schodowego

Kryterium jest proste: maksymalnie 15 W na metr przy 24 V lub 12 V, by suma nie przekroczyła limitu kanału. Równie ważny jest sposób świecenia - taśmy SMD 5050 z diodami co 7-8 mm tworzą widoczne punkty, natomiast taśmy COB (Chip On Board) dają ciągłą linię światła, znaną z hotelowych recepcji i rezydencji. Na schodach różnica jest kolosalna: punkty tworzą 16 plamek, linia COB tworzy 16 jednolitych pasm światła.

Przy poborze 10 W/m taśma COB o długości 1 m na stopień zużywa 10 W - mieścisz się z dużym zapasem w limicie 15 W. Zostaje 33% zapasu na wahania napięcia i ewentualne dłuższe odcinki. Gdybyś wybrał taśmę 14,4 W/m, zapas spada do 4% i przy pełnym świeceniu wszystkich 16 kanałów termik mógłby się uaktywnić w upalne dni.

Rekomendowane modele taśm

W ofercie kompatybilnych źródeł światła znajdziesz dwie serie taśm COB 24 V. Pierwsza to 10 W na metr z 528 diodami LED, dostępna w trzech barwach: ciepła (2700-3000 K), neutralna (4000-4500 K) i zimna (6000-6500 K). Druga to 8 W/m z 320 diod LED, również w trzech wariantach barwowych. Oba modele pracują przy 24 V DC, więc potrzebujesz zasilacza o napięciu wyjściowym właśnie 24 V.

Barwa neutralna 4000 K sprawdza się najlepiej na schodach użytkowanych całą dobą. Ciepła 2700 K buduje nastrój w domach jednorodzinnych, ale może wydawać się za żółta wieczorem osobom przyzwyczajonym do bielszych źródeł. Zimna 6000 K pasuje do biurowców, klinik i przestrzeni komercyjnych, choć w domu potrafi drażnić po zmroku.

Kiedy NIE wybierać taśmy 12 V

Taśma 12 V ma niższe napięcie, więc przy tej samej mocy pobiera dwukrotnie wyższy prąd. Przy 10 W/m i 5 m odcinka prąd to już 4,2 A - blisko granicy przewodu 1,5 mm². Step-16 obsługuje 12 V bez problemu, ale instalator musi liczyć się z grubszymi kablami i krótszymi odcinkami. Drugą kwestią jest spadek napięcia: przy 12 V każdy metr przewodu 1,5 mm² generuje ok. 0,15 V, czyli 1,25% na metr. Po 5 m masz 6,25% spadku, co odczują ostatnie stopnie.

Stereowniki pokrewne - porównanie modeli

Przed wyborem Step-16 warto zobaczyć, jak wypada na tle innych sterowników schodowych. Poniżej porównanie pięciu popularnych modeli z uwzględnieniem ceny, liczby kanałów i dodatkowych funkcji:

Prime Wi-Fi kosztuje 30 zł więcej, ale umożliwia sterowanie przez aplikację i harmonogramy. RGBW Line-16 wyróżnia się obsługą kolorów RGBW, choć w domu jednorodzinnym ta funkcja rzadko znajduje codzienne zastosowanie. Prime za 229 zł to wersja bazowa z identycznym hardware jak Step-16, ale z innym firmware. Fala F15, jeśli pojawi się ponownie w sprzedaży, pozostaje opcją budżetową do biegów o maksymalnie 15 stopniach.

Bezpieczeństwo i scenariusze użycia

Oświetlenie schodowe z czujnikami ruchu odpowiada na konkretny wymóg bezpieczeństwa zapisany w normie PN-EN 1838:2013 dotyczącej oświetlenia awaryjnego. Choć Step-16 nie jest urządzeniem awaryjnym w ścisłym znaczeniu, jego obecność eliminuje najczęstszą przyczynę wypadków domowych: wejście na stopień w ciemności. Według danych GUS, urazy na schodach stanowią ok. 23% wszystkich wypadków domowych rocznie - to ponad milion incydentów w skali kraju.

Bezprogowe zapalanie strefowe obniża ryzyko potknięcia z kilku powodów. Po pierwsze, każdy stopień jest widoczny jeszcze zanim na nim staniesz. Po drugie, oko nie musi adaptować się do pełnej jasności, co jest typowe dla klasycznych lampek z czujnikiem zmierzchowym. Po trzecie, schody z oświetleniem kaskadowym działają jako wyraźna linia prowadząca dla osób starszych, słabowidzących i dzieci.

Dom jednorodzinny

Typowa klatka schodowa w domu ma 12-14 stopni i biegnie w jednym kierunku. Step-16 z 16 kanałami daje tu zapas dwóch-trzech stopni na przyszłą rozbudowę, np. dobudowanie antresoli. W domu, gdzie schody są centralnym elementem wnętrza, warto wybrać taśmę COB ciepłą 2700 K i ustawić Brightness 50% - jasność świecenia będzie przytulna, ale czytelna.

Klatka schodowa w bloku wielorodzinnym

W budynkach IP20 obudowy sprawdza się wyłącznie w klatkach wewnętrznych, nienarażonych na wilgoć. W klatkach z centralnym ogrzewaniem i wentylacją mechaniczną Step-16 pracuje bez zarzutu przez wiele lat. Wybór barwy neutralnej 4000 K jest tu trafniejszy, bo goście i listonosze wchodzą z różnymi oczekiwaniami wobec oświetlenia.

Hotel, butikowy pensjonat, restauracja

Obiekty komercyjne zyskują na oświetleniu kaskadowym najwięcej w wymiarze wizerunkowym. Gość wchodzący do lobby z ciemnymi schodami i nagle widzący oświetlone stopnie pod stopami czuje się zaopiekowany. W hotelu 4-gwiazdkowym Step-16 przy barwie ciepłej i Brightness 75% tworzy scenografię rodem z branżowych czasopism wnętrzarskich, bez konieczności angażowania systemów DALI.

Lista kontrolna przed pierwszym uruchomieniem

• Zasilacz o mocy min. 200 W przy schodach 12-stopniowych lub 240 W dla 16-stopniowych
• Taśmy LED wyłącznie jednego napięcia: 12 V albo 24 V, nigdy mieszane
• Przewody sygnałowe czujników prowadzone oddzielnie od kabli zasilających 230 V
• Czujniki PIR zamontowane 1,2-1,5 m od podłogi, na ściance bocznej biegu
• Długość przewodów od zasilacza do najdalszej taśmy poniżej 3 metrów przy zasilaniu 24 V
• Test działania każdego kanału osobno przed końcowym montażem listew przypodłogowych

Step-16 zapamiętuje ustawienia po odcięciu zasilania. Po każdej zmianie konfiguracji odczekaj 5 sekund, by mikrokontroler zapisał parametry w pamięci EEPROM.

Nie instaluj sterownika w pomieszczeniach o wilgotności powyżej 80% ani w miejscach narażonych na zalanie. Obudowa IP20 nie chroni przed wodą, a kondensacja pary wodnej wewnątrz puszki instalacyjnej może doprowadzić do zwarcia ścieżek na płytce drukowanej.

Sterownik schodowy LED Step-16 pozostaje wyborem dla tych, którzy cenią prostotę konfiguracji, niezawodność działania i rozsądną cenę. Przy doborze kompatybilnych taśm COB 24 V oraz zasilacza o właściwej mocy, schody od 8 do 16 stopni zyskują oświetlenie reagujące na obecność domownika w czasie krótszym niż 200 ms - szybciej, niż zdążysz postawić stopę na pierwszym stopniu.

Źródła: PN-EN 1838:2013 (norma oświetlenia awaryjnego), GUS - Wypadki domowe w Polsce (stat.gov.pl), dokumentacja techniczna Step-16.
