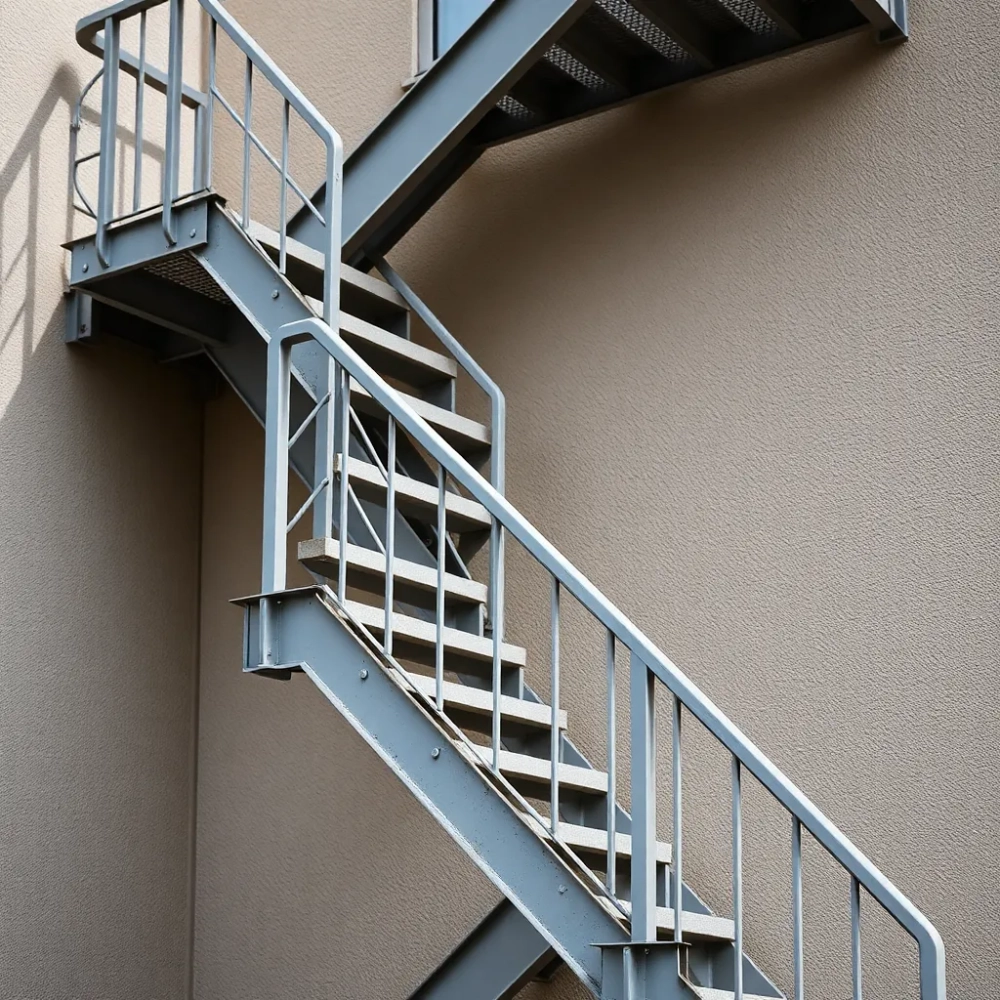

Schody zewnętrzne, wymagania ppoż przed odbiorem

W skrócie: Schody ewakuacyjne w budynkach ZL powinny mieć bieg o szerokości minimum 1,20 m i spocznik długości minimum 1,50 m (§ 271 Warunków Technicznych). W budynkach niskich do 12 m często wystarcza odporność ogniowa R30, w wyższych ZL I-III wymagana jest R60.

• Klasa odporności ogniowej R30 czy R60 - kiedy która obowiązuje
• Szerokość, spocznik i długość biegu - twarde liczby z § 271 Warunków Technicznych
• Cynkowanie ogniowe kontra farba pęczniejąca - jak pogodzić antykorozję z odpornością ogniową
• Checklista inwestora - 12 punktów, które ochronią Cię przed odmową odbioru ppoż
• Realizacja i montaż - kolejność, która decyduje o skuteczności ochrony
• Schemat decyzyjny - od kategorii budynku do wyboru systemu ochrony

Masz przed sobą projekt schodów zewnętrznych, termin odbioru zbliża się nieubłaganie, a w głowie kołacze się pytanie, czy konstrukcja w ogóle spełni wymagania ppoż. Poniżej znajdziesz konkretne wartości z § 271 Warunków Technicznych, wyjaśnienie konfliktu między cynkowaniem ogniowym a farbą pęczniejącą oraz listę parametrów, które musisz egzekwować od wykonawcy, żeby komendant straży pożarnej nie dopisał do protokołu żadnych uwag.

Klasa odporności ogniowej R30 czy R60 - kiedy która obowiązuje

Klasa R30 oznacza, że konstrukcja musi utrzymać nośność przez 30 minut pożaru, R60 przez pełną godzinę. Różnica między nimi to nie kosmetyka projektowa, lecz wymóg narzucony bezpośrednio przez § 271 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Wybór klasy zależy przede wszystkim od kategorii zagrożenia ludzi (ZL) oraz wysokości budynku. Budynki ZL IV i ZL V niskie (do 12 m) często wystarczą z R30, natomiast obiekty wyższe, zaliczane do ZL I, ZL II lub ZL III, wymagają już R60 na drogach ewakuacyjnych. Stalowe schody zewnętrzne prowadzące z ponad czwartej kondygnacji praktycznie zawsze muszą spełniać R60.

Sprawdź klasę odporności pożarowej budynku zapisaną w projekcie architektonicznym, bo to ona determinuje wymagania wobec konstrukcji. Jeśli projektant przyjął klasę C, schody na drodze ewakuacyjnej potrzebują R60; przy klasie D wystarczy R30. Pominięcie tego rozróżnienia to jeden z najczęstszych powodów odmowy odbioru.

W praktyce inżynierowie potwierdzają, że samo zwiększenie grubości profilu nie wystarczy. Stal niechroniona traci nośność już po 10-15 minutach pożaru, bo przy temperaturze 500-550°C jej granica plastyczności spada o połowę. Dlatego fizyczny mechanizm ochrony polega na odizolowaniu metalu od źródła ciepła, a nie na dostarczeniu mu „grubszego pancerza".

Jak temperatura działa na profil stalowy

Stal nagrzewa się szybciej, niż się wydaje osobom spoza branży. Już po 5 minutach standardowego pożaru temperatura przekracza 600°C, a po kwadransie zbliża się do 750°C. W tych warunkach nawet solidny dwuteownik 200 mm bez izolacji ugina się w sposób widoczny gołym okiem.

Dlatego odporność ogniową uzyskuje się przez kontrolowane spowolnienie tego nagrzewania. Farba pęczniejąca po osiągnięciu około 200°C zaczyna tworzyć warstwę pianki ceramicznej, która potrafi opóźnić nagrzewanie stali o kilkanaście do kilkudziesięciu minut, w zależności od grubości powłoki.

Szerokość, spocznik i długość biegu - twarde liczby z § 271 Warunków Technicznych

Minimalna szerokość użytkowa biegu schodów ewakuacyjnych w budynkach zaliczanych do kategorii ZL wynosi 1,20 m. Ta wartość nie bierze się znikąd, lecz odpowiada minimalnej przepustowości jednego strumienia ludzi podczas paniki. Mniejsza szerokość powoduje klinczowanie się osób już przy umiarkowanym natężeniu ruchu.

Spocznik pośredni musi mieć co najmniej taką samą szerokość jak bieg, a jego długość minimalna to 1,50 m. Tyle potrzebuje dorosły człowiek, żeby wykonać pełny obrót o 180° z plecakiem lub noszami. Na klatce ewakuacyjnej o długości ponad 18 m bez spocznika człowiek w stresie zaczyna tracić orientację i potykać się.

Długość biegu między spocznikami nie może przekraczać 18 stopni. Przy standardowej wysokości stopnia 17,5 cm daje to maksymalnie 3,15 m pionowej różnicy. Przekroczenie tej wartości oznacza, że osoby starsze lub dzieci nie nadążą z tempem schodzenia, a tłok w dole biegu zaczyna się piętrzyć.

Wysokość stopnia mieści się w przedziale 17,5-19,5 cm, a głębokość stopnia (stopień) wynosi minimum 25 cm dla budynków mieszkalnych i 28 cm dla użyteczności publicznej. Przy schodach zewnętrznych trzeba dodatkowo uwzględnić naturalny luz technologiczny 0,5 cm na rozszerzalność termiczną przy cięciu modułów.

Oświetlenie awaryjne musi zapewnić natężenie co najmniej 1 luksa na posadzce biegów i spoczników przez minimum 60 minut od zaniku napięcia. Zasilacz UPS lub bateria centralna włączają się automatycznie, a oprawy oznakowane znakiem bezpieczeństwa wskazują kierunek ewakuacji co 30 m lub przy każdym rozgałęzieniu drogi.

Balustrady i oznakowanie

Balustrady przy schodach zewnętrznych muszą mieć wysokość co najmniej 1,10 m, a prześwit między wypełnieniem nie może przekraczać 12 cm. Przy schodach o wysokości ponad 12 m nad terenem wymagana jest balustrada samonośna niezależna od konstrukcji stopni, żeby w razie pożaru jednego elementu pozostałe utrzymały obciążenie.

Oznakowanie dróg ewakuacyjnych obejmuje znaki podświetlane lub fotoluminescencyjne umieszczane nad każdymi drzwiami wyjściowymi oraz przy każdym załamaniu trasy. Znak E-01 (wyjście ewakuacyjne) musi być widoczny z odległości co najmniej 20 m w zadymieniu odpowiadającym gęstości optycznej 0,3 na metr.

Cynkowanie ogniowe kontra farba pęczniejąca - jak pogodzić antykorozję z odpornością ogniową

Cynkowanie ogniowe daje doskonałą ochronę antykorozyjną na 30-50 lat, ale samo w sobie nie zapewnia żadnej odporności ogniowej. Warstwa cynku topnieje już przy 420°C, a temperatura pożaru przekracza tę wartość w ciągu 2-3 minut. Cynk zatem odpada, odsłaniając gołą stal, która dalej grzeje się według znanego scenariusza.

Uwaga: inwestorzy często mylą cynkowanie ogniowe z ochroną ppoż. To najdroższa pomyłka przy odbiorze, bo farba pęczniejąca musi być naniesiona na ogniwo już po cynkowaniu, a całość wymaga ponownej certyfikacji.

Farba pęczniejąca (intumescentna) działa na zupełnie innej zasadzie. Po przekroczeniu temperatury aktywacji (zwykle 200-250°C) żywica zawarta w powłoce zaczyna się rozkładać z wydzieleniem gazów, które pienią warstwę bazową, tworząc warstwę ceramicznej pianki o niskim przewodnictwie cieplnym. Pianka ta izoluje stal tak skutecznie, że przy grubości suchej powłoki 1000 µm uzyskuje się R30, a przy 2000-2500 µm nawet R60.

Połączenie obu technologii wymaga zachowania ściśle określonej kolejności. Najpierw stal jest piaskowana do stopnia Sa 2,5 wg PN-EN ISO 8501-1, potem cynkowana ogniowo w temperaturze około 450°C, następnie nakładany jest podkład kompatybilny z cynkiem i dopiero na końcu farba pęczniejąca. Każde odwrócenie tej kolejności powoduje odspajanie się powłoki pod wpływem cykli termicznych.

Koszt farby pęczniejącej waha się od 180 do 320 zł netto za m² gotowej powłoki dla R30 i od 350 do 550 zł za m² dla R60. Cena rośnie liniowo ze wzrostem grubości suchej warstwy, ale też z klasy wykonania środowiska korozyjnego C3 lub C4 wg PN-EN ISO 12944.

Kiedy farba pęczniejąca nie zastąpi obudowy ogniochronnej

W środowiskach o agresywności korozyjnej C5-M (strefy nadmorskie) sama farba pęczniejąca bez cynkowania nie wytrzyma dłużej niż 8-10 lat. Tam rozsądnym rozwiązaniem jest cynkowanie ogniowe uzupełnione o okładziny z płyt gipsowo-kartonowych typu F lub wełny mineralnej, które działają jak dodatkowa bariera termiczna.

Przy cięciu lub spawaniu elementów na budowie powłoka ppoż. zostaje przerwana, a każda naprawa wymaga ponownego piaskowania i nałożenia pełnego systemu powłokowego na danym odcinku. Żaden producent farby nie uzna reklamacji, jeśli uszkodzenie powstało podczas montażu bez nadzoru.

Checklista inwestora - 12 punktów, które ochronią Cię przed odmową odbioru ppoż

Przed podpisaniem umowy z wykonawcą schodów stalowych warto przejść przez listę kontrolną, która obejmuje zarówno stronę projektową, jak i wykonawczą. Każdy z poniższych punktów odpowiada konkretnemu zapisowi w przepisach lub normie, więc brak choćby jednego może skutkować odmową dopuszczenia do użytkowania.

• Sprawdź, czy projektant uwzględnił w obliczeniach statycznych scenariusz pożarowy wg Eurokodu 3 część 1-2, a nie tylko stan graniczny nośności w temperaturze normalnej.
• Wymagaj od wykonawcy klasy wykonania EXC2 lub wyższej wg PN-EN 1090-2, bo schody ewakuacyjne nie mogą być wykonane w klasie EXC1.
• Poproś o certyfikat zakładowej kontroli produkcji (ZKP) wystawiony przez notyfikowaną jednostkę, na przykład Instytut Spawalnictwa w Gliwicach.
• Ustal, czy spawanie wykonuje personel z uprawnieniami wg PN-EN ISO 9606-1, a zakład posiada kwalifikację technologii spawania wg PN-EN ISO 15614-1.
• Sprawdź, w jakiej kolejności wykonawca planuje cynkowanie i nakładanie farby pęczniejącej. Kolejność cynk → podkład → farba pęczniejąca jest jedyną poprawną.
• Zażądaj karty technicznej farby pęczniejącej z numerem aprobaty technicznej ITB lub oceny technicznej CNBOP potwierdzającej klasę R30 lub R60.
• Upewnij się, że projekt przewiduje dylatację między schodami a konstrukcją budynku (zwykle 2 cm) oraz że kotwy są tak dobrane, żeby przenosiły obciążenia termiczne bez sztywnego blokowania.
• Zweryfikuj, czy balustrady są obliczone na obciążenie użytkowe 1,0 kN/m i czy ich wypełnienie zapobiega wspinaniu się dzieciom (prześwit ≤ 12 cm).
• Sprawdź, czy oznakowanie ewakuacyjne zaprojektowano zgodnie z PN-EN ISO 7010 i czy oprawy mają niezależne zasilanie z akumulatora na 60 minut pracy.
• Upewnij się, że na schody prowadzi co najmniej jedna oprawa oświetlenia awaryjnego, a odległość między oprawami nie przekracza 15 m.
• Poproś o protokół pomiarów ochrony antykorozyjnej (grubość powłoki cynkowej wg PN-EN ISO 1461, grubość suchej warstwy farby wg PN-EN ISO 19840).
• Sprawdź, czy wykonawca dostarczy deklarację właściwości użytkowych (DoP) i oznakowanie CE zgodnie z rozporządzeniem CPR 305/2011.

Każdy z tych punktów ma swoje uzasadnienie w przepisach, ale przede wszystkim chroni Twoje pieniądze. Schody ewakuacyjne bez kompletu dokumentów nie przejdą odbioru, a poprawki po odbiorze kosztują znacznie więcej niż przygotowanie wszystkiego przed montażem.

Czerwone flagi - pięć błędów wykonawców, za które odpowiada inwestor

Montaż schodów bez dylatacji przy węźle przy budynku to najczęstszy błąd na polskich budowach. Konstrukcja w lecie rozszerza się termicznie o 1,2-1,5 mm na metr bieżący, więc brak szczeliny prowadzi do wyboczenia policzka schodów albo do rysowania tynku przy elewacji. Inwestor odpowiada za odbiór, więc to on poniesie konsekwencje finansowe.

Brak ciągłości powłoki ppoż. po cięciu elementów na budowie to drugi powtarzający się problem. Spawacz przycina profil na wymiar palnikiem, uszkadza farbę na 20 cm odcinka i po prostu zakrywa to podkładem. Farba pęczniejąca traci właściwości, a komendant PSP zleca badanie przyczepności i laboratoryjne sprawdzenie grubości pianki po teście ogniowym.

Stosowanie zwykłej farby alkidowej zamiast farby pęczniejącej to trzecia pułapka. Sprzedawca w hurtowni oferuje „farbę ogniochronną do metalu", która w rzeczywistości opóźnia zapłon drewna, a nie chroni stali. Cena za litr bywa niższa o połowę, ale efekt w pożarze żaden, a inwestor traci R30 lub R60 bez żadnego ostrzeżenia.

Czwarta czerwona flaga to brak projektu zamiennego przy zmianie geometrii schodów. Wykonawca „trochę poprawia" na budowie, bo wygodniej mu podejść stopniem o 20 cm w bok, a inwestor akceptuje to ustnie. Po roku komendant PSP żąda dokumentacji powykonawczej zgodnej z projektem, a tej nie ma.

Piąty błąd to oszczędność na balustradzie samonośnej. Schody powyżej 12 m nad terenem wymagają balustrady niezależnej od konstrukcji stopni, bo w pożarze jedyny element utrzymujący bieg może ulec zniszczeniu. Jeśli balustrada jest przyspawana do policzka, a policzek odpadnie od ściany, ludzie spadną z pełnej wysokości.

Kiedy schody zabiegowe nie mogą być drogą ewakuacyjną

Schody zabiegowe (z podestem trójkątnym) mają w najwęższym miejscu zwykle 60-80 cm szerokości. To za mało, żeby dwa strumienie ludzi minęły się bez zatrzymywania, a w panice wystarczy jeden potknięty, żeby zablokować przejście na kilka minut. Przepisy dopuszczają je wyłącznie w mieszkaniach jednorodzinnych i w budynkach ZL IV niskich, gdzie nie ma tłumów.

Przy schodach prostych logika ewakuacji jest prosta: idziesz w jednym kierunku bez zmiany toru ruchu. Przy zabiegowych musisz skręcać, co w dymie i panice powoduje dezorientację. Z doświadczeń wielu projektantów wynika, że dla grup powyżej 30 osób w budynkach użyteczności publicznej schody zabiegowe są niedopuszczalne jako droga ewakuacyjna.

Realizacja i montaż - kolejność, która decyduje o skuteczności ochrony

Proces produkcyjny schodów stalowych ewakuacyjnych składa się z sześciu etapów, z których każdy ma swój czas i swoją tolerancję błędu. Próba zaoszczędzenia na którymkolwiek z nich odbija się na końcowej odporności ogniowej lub trwałości antykorozyjnej.

Pierwszy etap to cięcie i spawanie w wytwórni, gdzie profile są przycinane na wymiar, sczepiane spoinami montażowymi i spawane w pozycji poziomej. Spawacze muszą posługiwać się procedurami kwalifikowanymi wg PN-EN ISO 15614, a każdy spaw przechodzi badanie wizualne i, w zależności od klasy wykonania, badanie penetracyjne lub ultradźwiękowe.

Drugi etap to piaskowanie do stopnia czystości Sa 2,5 wg PN-EN ISO 8501-1. Powierzchnia musi być chropowata na poziomie 50-100 µm, żeby cynk i farba miały właściwą przyczepność. Piaskowanie mokre pozostawia sole, które po roku wywołują korozję podpowierzchniową, więc na schodach ewakuacyjnych stosuje się wyłącznie śrutowanie na sucho.

Trzeci etap to cynkowanie ogniowe zanurzeniowe. Elementy zanurzane są w kąpieli cynku o temperaturze 445-465°C na czas od 4 do 12 minut, w zależności od grubości profilu. Powstaje warstwa stopu cynk-żelazo o twardości 180-250 HV, odporna na ścieranie i udary mechaniczne. Grubość warstwy mierzy się magnetycznie i musi wynosić minimum 85 µm dla stali o grubości powyżej 6 mm.

Czwarty etap obejmuje nałożenie podkładu kompatybilnego z cynkiem, zwykle żywicy epoksydowej z inhibitorami korozji. Podkład zamyka pory powłoki cynkowej i tworzy bazę pod farbę pęczniejącą. Bez niego farba reaguje z tlenkiem cynku i po roku zaczyna się łuszczyć.

Piąty etap to aplikacja farby pęczniejącej w warstwach o kontrolowanej grubości mokrej (MFT) i suszonej (DFT). Każda warstwa schnie przez 12-24 godziny w temperaturze powyżej 10°C. Łączna grubość suchej warstwy musi zgadzać się z aprobatą techniczną i wynosi od 1000 µm (R30) do 2500 µm (R60) dla większości systemów dostępnych na rynku.

Szósty etap to montaż na budowie z użyciem śrub klasy 8.8 lub 10.9 oraz kotew wklejanych z żywicy chemicznej. Po zamontowaniu wykonawca uzupełnia ubytki powłoki farbą pęczniejącą w miejscach mocowania i w strefach przycięcia na wymiar, jeśli takie wystąpiły. Komplet dokumentów (DoP, certyfikat ZKP, karty techniczne, protokoły badań) trafia do inwestora najpóźniej w dniu odbioru.

Dokumentacja odbiorowa bez której nie ruszysz dalej

Deklaracja właściwości użytkowych (DoP) jest dokumentem, w którym producent potwierdza zgodność schodów z konkretną normą zharmonizowaną, najczęściej PN-EN 1090-1. Bez DoP nie ma mowy o legalnym wprowadzeniu wyrobu budowlanego do obrotu na polskim rynku.

Oznakowanie CE umieszczone na widocznym elemencie schodów musi zawierać numer jednostki notyfikowanej, dwie ostatnie cyfry roku produkcji oraz klasę wykonania EXC. Komendant PSP podczas odbioru sprawdza zgodność oznakowania z dokumentacją, a rozbieżność skutkuje wstrzymaniem decyzji o pozwoleniu na użytkowanie.

Protokoły spawania obejmują kwalifikację technologii spawania (WPAR) wg PN-EN ISO 15614 oraz świadectwa kwalifikacji spawaczy wg PN-EN ISO 9606-1. W klasie EXC2 każdy spawacz musi mieć ważne uprawnienia na konkretny zakres grubości i pozycji spawania, a zakład musi posiadać certyfikat wg PN-EN ISO 3834.

Schemat decyzyjny - od kategorii budynku do wyboru systemu ochrony

Pierwszy krok to ustalenie kategorii zagrożenia ludzi (ZL) i wysokości budynku. Budynki mieszkalne jednorodzinne nie wymagają odpornych ogniowo schodów zewnętrznych, ale budynki ZL I (hotele, internaty) oraz ZL II (biura, urzędy) o wysokości ponad 12 m bezwzględnie potrzebują R60.

Drugi krok to określenie klasy środowiska korozyjnego wg PN-EN ISO 12944. Środowisko C1 i C2 (w budynku) pozwala na samą farbę pęczniejącą, C3 i C4 (teren zewnętrzny, bliskość wody) wymaga cynkowania ogniowego, a C5-M (pas nadmorski) dodatkowo wymaga powłoki nawierzchniowej poliuretanowej.

Trzeci krok to dobór grubości farby pęczniejącej na podstawie tabeli producenta. Każda farba ma własną krzywą grubość-czas, więc wartość z aprobaty jest wiążąca, a nie orientacyjna. Próba zaoszcziedzenia 200 µm oznacza realne obniżenie odporności o połowę.

Wskazówka: przy schodach na dachu lub powyżej 25 m nad terenem warto rozważyć zwiększenie grubości powłoki o jedną klasę, bo temperatura pożaru na otwartej przestrzeni rozkłada się inaczej niż w zamkniętym pomieszczeniu i może wymagać dodatkowego marginesu bezpieczeństwa.

Schody zewnętrzne projektowane jako droga ewakuacyjna muszą przejść odbiory Państwowej Straży Pożarnej bez żadnych uwag. Każda uwaga to przestój, koszty poprawek i ryzyko utraty pozwolenia na użytkowanie. Konkretne wartości z § 271 WT, właściwy dobór farby pęczniejącej i kompletna dokumentacja odbiorowa to trzy filary, na których opiera się sukces tej inwestycji.

Źródła danych i przepisów:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) - § 271 i załącznik - isap.sejm.gov.pl
• PN-EN 1993-1-2 (Eurokod 3, część 1-2): Obliczanie konstrukcji stalowych w warunkach pożaru - pn-EN.pkn.pl
• PN-EN 1090-1 i 1090-2: Wykonanie konstrukcji stalowych i aluminiowych - wymagania techniczne i klasy wykonania - pkn.pl
• PN-EN ISO 1461: Powłoki cynkowe nanoszone na wyroby stalowe metodą zanurzeniową - pkn.pl
• PN-EN ISO 12944: Farby i lakiery. Ochrona antykorozyjna konstrukcji stalowych - pkn.pl
• Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR) - eur-lex.europa.eu
