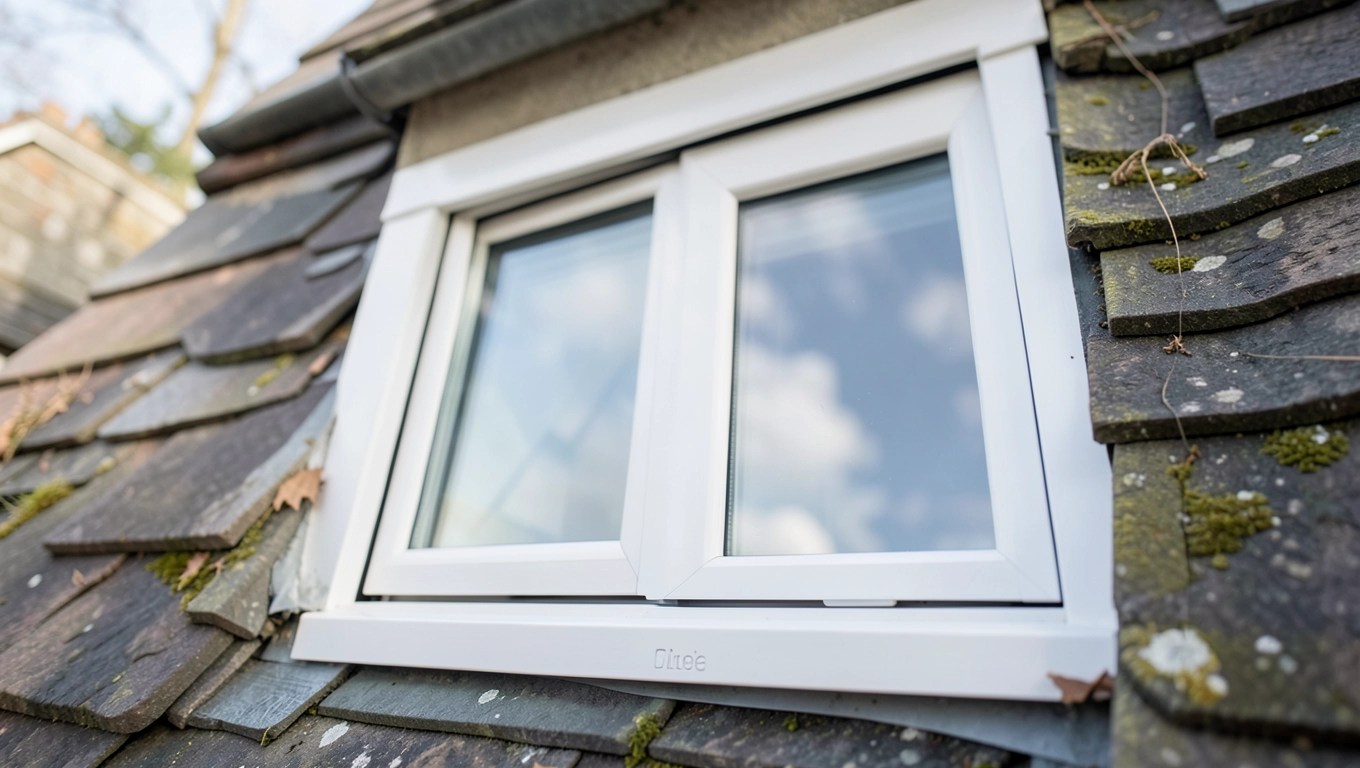

Rozmiary okien dachowych kompletne tabele i sprytny dobór

Ciemne poddasze to zmarnowany potencjał, a zgadywanie rozmiaru okna dachowego kończy się źle dopasowaną ramą, cięciem konstrukcji dachu albo tygodniami oczekiwania na niestandardowy moduł. Rozmiary okien dachowych są w gruncie rzeczy uporządkowane w czterech wiodących systemach, obejmują ponad pięćdziesiąt wariantów szerokości i wysokości, a każdy z nich przypisany jest do konkretnej serii i kąta nachylenia połaci od 15° do 90°. Poniżej znajdziesz kompletne tabele wymiarów dla czterech największych producentów, zbiorcze zestawienie kodów oraz gotową metodę doboru opartą na normie PN-EN 14351-1 i proporcji 1/8 do 1/12 powierzchni podłogi.

• Rozmiary okien dachowych Velux - pełna tabela serii
• Rozmiary okien dachowych Fakro - pełna tabela i zastosowanie serii
• Rozmiary okien dachowych Roto i Optilight - porównanie z Velux i Fakro
• Jak dobrać rozmiar okna dachowego - normy, wzór i lista kontrolna
• Wymiana starego okna - kompatybilność wymiarów między markami
• Gotowa tabela decyzyjna - pomieszczenie, rozmiar, marka

Rozmiary okien dachowych Velux - pełna tabela serii

System Velux opiera się na sześciu podstawowych seriach, a każda z nich ma inny zakres wymiarów, inny współczynnik przenikania ciepła i inne przeznaczenie we wnętrzu. Najczęściej wybierany moduł w polskich domach to 78×118 cm, czyli tak zwany rozmiar M04, który pasuje do sypialni, pokoju dziecka i niewielkiego gabinetu. Seria Standard Plus (GZL) obsługuje dwanaście kodów rozmiarów, od C02 (55×78 cm) do U12 (134×160 cm), natomiast Premium (GGU) dochodzi do rozmiaru F08 (66×140 cm) dla wysokich pomieszczeń.

W praktyce montażowej najwięcej powtórzeń w realizacjach mają kody M04 i F06, ponieważ mieszczą się w większości rozstawów krokwi wynoszących 80-90 cm bez konieczności ich przecinania. Wysokość montażu dolnej krawędzi wacha się tu od 90 do 130 cm od posadzki, a górna sięga wówczas 200-240 cm, co daje dobrą ekspozycję światła przy kącie dachu od 15° do 90°. Trzeba pamiętać, że nie każda kombinacja kodu i serii istnieje w ofercie; rozmiar C02 w wersji Premium (GGU) wymaga już odrębnego zamówienia.

Serie specjalne Velux i ich wymiary

Seria Studio (GXL) to okna o podwyższonej osi obrotu, dostępne w rozmiarach od M04 do P10, przeznaczone do montażu na wysokości 150-170 cm od podłogi. Okna balkonowe (GDL) pojawiają się tylko w dwóch kodach: M35 (78×95 cm) oraz P19 (94×117 cm), bo górny segment musi zmieścić się w otwarciu dachu. W kabiny prysznicowe lub sauny wybiera się modele z PVC (GGU) o kodach F06, M04 i M08, gdzie rama pracuje stabilnie przy wilgotności sięgającej 90%.

Rozmiary okien dachowych Fakro - pełna tabela i zastosowanie serii

Fakro posługuje się własną nomenklaturą kodów, ale w praktyce pokrywa się ona wymiarowo z Velux, dzięki czemu wymiana starego okna jest stosunkowo prosta. Seria FTP-V (drewniana, środkowa oś obrotu) obejmuje piętnaście rozmiarów, a wśród nich najczęściej zamawiane to 78×118 (oznaczenie 05) oraz 94×118 (06). Do łazienek i kuchni przeznaczona jest seria FTU-V z PVC, dostępna w rozmiarach od 55×78 do 134×140 cm.

Ceny podane w PLN/m² dotyczą okna w wersji bez kołnierza i montażu. Seria FTT (termoizolacyjna) jest droższa o około 15-20%, ale osiąga współczynnik Uw = 1,0 W/(m²·K), co spełnia wymogi programu „Czyste Powietrze". Do pokojów z wilgocią lepiej wybrać FTP-V w wariancie z powłoką poliuretanową, bo zmniejsza ona nasiąkanie drewna i stabilizuje ramę przy wilgotności względnej powietrza powyżej 70%.

Różnice między seriami Fakro

FTP-V to model uniwersalny o środkowej osi obrotu, FPP-V posiada podwyższoną oś i otwiera się do 45°, co ułatwia dostęp przy krawędzi ściany. Okno panoramiczne FPU-V (preSelect) oferuje dwa niezależne sposoby otwierania i występuje w rozmiarach 05, 06, 07 oraz 10. Model FGH-V to przeszklenie z klapą uchylną w dół, rekomendowane do wysokich pomieszczeń powyżej 2,5 m. Każda z tych serii ma własny zakres kodów, więc przed zakupem warto porównać tabelę z aktualnym katalogiem producenta.

Najpopularniejsze okno Fakro w Polsce to rozmiar 78×118 cm (kod 05) w wariancie FTP-V - pasuje między krokwie co 80 cm, ma rozsądną cenę i pasujący do niego kołnierz EZV-A, który współpracuje z dachówką o profilu do 90 mm.

Rozmiary okien dachowych Roto i Optilight - porównanie z Velux i Fakro

Roto stosuje system wymiarów oparty na liniach Designo i Azuro. Designo R4 (drewno) i R7 (PVC) obejmują identyczne wymiary jak konkurencja: od 55×78 do 134×140 cm, ale kody są czterocyfrowe (na przykład 054/078 dla C02). Seria Azuro to tańsza alternatywa, choć dostępna w węższym zakresie: od 66×118 (odpowiednik F06) do 114×140 (S08). Wbudowana wentylacja w Roto pracuje przy wydatku do 31 m³/h przy ciśnieniu 10 Pa, co spełnia zaostrzoną normę dla łazienek.

Optilight wchodzi na rynek z linią Quadro, która ma identyczne wymiary zewnętrzne co Velux i Fakro, co eliminuje problem nietrafionych wymienników. Montaż odbywa się na tych samych kołnierzach co w Velux, ponieważ producent współpracuje z tym samym dostawcą rozwiązań uszczelniających. Model Plus (PVC) wyróżnia się współczynnikiem Uw = 1,1 W/(m²·K), a jego cena za m² jest o 20-25% niższa niż Velux Premium.

Kiedy NIE wybierać Optilight

Optilight sprawdza się w standardowych pokojach, ale unikać go warto przy oknach narożnych, w systemach inteligentnego domu z siłownikami 24 V oraz przy dachach płaskich o kącie mniejszym niż 15°. Brakuje w nim wersji z podwyższoną osią obrotu i wariantu balkonowego, więc przy takim projekcie lepiej wrócić do Velux lub Fakro.

Jak dobrać rozmiar okna dachowego - normy, wzór i lista kontrolna

Podstawowa reguła światła mówi, że powierzchnia przeszkleń powinna wynosić od 1/8 do 1/12 powierzchni podłogi. W praktyce wybór między 1/8 a 1/12 zależy od stron świata: pokój od północy potrzebuje wartości bliższej 1/8, a od południa wystarczy 1/10. Przykładowo, poddasze 20 m² wymaga przeszkleń o łącznej powierzchni od 1,7 do 2,5 m², co oznacza dwa okna 78×118 cm (po 0,73 m² każde) lub jedno 114×140 (1,16 m²).

Drugim parametrem jest wysokość montażu, którą normuje DIN 5034-2 (przyjmowana w Polsce). Dolna krawędź okna powinna znaleźć się 90-130 cm nad podłogą, a górna nie wyżej niż 220 cm od posadzki. Takie ustawienie powoduje, że światło pada na ścianę szczytową pod kątem 25-35°, co ogranicza olśnienie przy pracy przy biurku. Kąt dachu wpływa na długość ramy: przy spadku 15°-30° sprawdzają się okna o wysokości 140-160 cm (M08, P10), natomiast przy 45°-90° wystarczają standardowe 118 cm.

Lista kontrolna przed zakupem powinna obejmować dziesięć punktów: pomiar rozstawu krokwi, kąt dachu, typ pokrycia, wysokość montażu, dostęp serwisowy, wentylację, kolor oblachowania, dobór kołnierza, ekipę montażową oraz warunki gwarancji. Pomiar krokwi warto zrobić w trzech miejscach, bo drewno „pracuje" i różnica 1-2 cm bywa zdradliwa. Pokrycie dachu wpływa na wybór kołnierza: płaskie blachy i papy potrzebują wariantu EFW/FL, a dachówki ceramiczne i betonowe korzystają z EZV/ESV o profilu do 90 mm.

Wentylacja w oknie dachowym to nie dodatek, lecz wymóg normy. Okno bez nawiewnika w łazienki lub kuchni skrapla parę na szybie wewnętrznej, a to prowadzi do zagrzybienia ościeżnicy.

Kalkulator tekstowy - ile okien potrzebujesz

Dla poddasza 12 m² potrzebne jest 1,0-1,5 m² przeszkleń, czyli jedno okno 78×118 (0,73 m²) plus ewentualne drugie mniejsze 55×98 (0,38 m²). Przestrzeń 18 m² wymaga 1,5-2,3 m², co daje dwa okna 78×118 lub jedno 94×140 (1,16 m²) z dodatkowym 55×78. Pokój 25 m² potrzebuje 2,0-3,1 m², najczęściej realizowane jako zestaw trzech okien 78×118 (łącznie 2,2 m²). Przy powierzchni powyżej 30 m² warto rozważyć panele kolankowe lub okna balkonowe zamiast powiększania pojedynczych modułów, bo rozmiar powyżej 134×160 cm wymaga już wzmocnionej konstrukcji dachu.

Wymiana starego okna - kompatybilność wymiarów między markami

Wymiana starego okna dachowego zaczyna się od ustalenia wymiaru zewnętrznego ramy, a nie rozmiaru szyby. W ramach z lat 90. popularne moduły to 78×118, 114×118 i 94×140 cm. Każdy z nich ma obecnie odpowiednik w Velux, Fakro, Roto i Optilight, choć wymiar otworu montażowego (światło w dachu) jest zwykle o 2-4 cm większy niż samo okno. Tolerancja 5-10 mm na piankę i folię wstępną jest wliczona w kołnierz.

Przy wymianie starego okna z lat 80. lub 90. może pojawić się sytuacja, w której stary moduł nie ma dokładnego odpowiednika w nowej normie. Najczęstsze przesunięcia wynoszą 2-4 cm, wynikające z wprowadzenia energooszczędnych ramek o większej głębokości. W takim przypadku potrzebne jest dopasowanie otworu za pomocą szerszej ramki montażowej lub wymiany fragmentu krokwi. Większość producentów oferuje specjalne zestawy adaptacyjne, ale ich dostępność zależy od konkretnej serii.

Akcesoria do wymiany - kołnierze i ramki

Kołnierz paroprzepuszczalny (folia) i folia paroizolacyjna stanowią parę, bez której okno traci gwarancję. Kołnierz do pokryć płaskich (EFW dla Velux) ma inny fartuch niż wariant do dachówek (EZV); zamiennik typu ESL obsługuje blachy trapezowe. Kołnierz termoizolacyjny BDX 2000 (Velux) lub XDP (Fakro) składa się z ramki z wełny o grubości 30 mm, która likwiduje mostek termiczny na styku okna z krokwią. W przypadku montażu w gotowej połaci warto też zainwestować w fartuch ołowiany, który eliminuje zacieki wody przy koszach dachowych.

Przy wymianie starego okna zawsze mierz światło otworu w trzech miejscach (góra, środek, dół). Drewno krokwi pęcznieje nierównomiernie i różnica 1,5 cm potrafi zablokować włożenie nowej ramy.

Gotowa tabela decyzyjna - pomieszczenie, rozmiar, marka

Łazienka o powierzchni 6-8 m² potrzebuje okna 55×78 lub 66×118 cm (C02/F06) z PVC, najlepiej w wersji z nawiewnikiem. Sypialnia 10-14 m² wymaga jednego okna 78×118 (M04) w wariancie drewnianym Premium, bo współczynnik Uw poniżej 1,2 W/(m²·K) zapobiega wychładzaniu w nocy. Pokój dziecka 8-12 m² obsłuży 78×118 (M04) w wersji bezpiecznej z szybą antywłamaniową P4A. Kuchnia 10-16 m² potrzebuje 94×118 lub 94×140 (P04/P08) z dolną klamką, bo ułatwia to zdejmowanie ściereczki.

Gabinet 12-18 m² to domena okien 94×118 (P04) z klamką górną, ponieważ komputer stoi przy ścianie kolankowej. Salon z antresolą powyżej 20 m² wymaga już okna 114×140 (S08) lub 134×140 (U08) w wersji Premium lub FTT, a pod kąt dachu 30° warto wybrać model z podwyższoną osią obrotu. Korytarz lub garderoba 3-6 m² zadowala się oknem 55×78 cm (C02), ale wymaga nawiewnika.

Dlaczego warto sprawdzić wymiar dwa razy

Norma PN-EN 14351-1 wymaga, by rama okna po zamontowaniu miała dylatację 5-10 mm do ościeżnicy. Tę wartość łatwo stracić, jeśli pomiar zostanie wykonany bez uwzględnienia łaty i kontrłaty. Łata o grubości 25 mm i kontrłata 20 mm tworzą razem 45 mm, co pomniejsza wewnętrzny wymiar otworu. W praktyce pomiar montażowy prowadzi się po ułożeniu folii wstępnej, a przed przybiciem łat, bo wtedy widać rzeczywiste światło dachu.

Okna drewniane pracują sezonowo o 2-3 mm na metr szerokości, dlatego wymiana starego modułu na nowy z PVC w tej samej ramie może wywołać pęknięcia tynku na styku. Rozwiązaniem jest szczelina dylatacyjna wypełniona taśmą rozprężną, a nie pianką montażową, jak przy oknach ściennych. W szczycie sezonu zimowego szczelina może się powiększyć o 1-1,5 mm - to naturalna reakcja na spadek wilgotności powietrza poniżej 35%.

Dobór rozmiaru okna dachowego kończy się zwykle na jednej z kilku kombinacji kodu, dlatego tak ważne jest, by przed zakupem zweryfikować wymiar otworu, kąt dachu i pokrycie. Zanim złożysz zamówienie, zmierz krokwie w trzech miejscach, sprawdź kąt spadku inklinometrem lub smartfonem, a rozstaw krokwi zmierz od ich środka, nie od krawędzi. Porównaj tabelę kodów producenta z aktualnym katalogiem - wymiary różnią się między seriami nawet o 4 cm, a różnica taka oznacza konieczność przycięcia krokwi lub zastosowania wymianu.

Najczęstsze pytania o wymiary okien dachowych

Czy okno 78×118 pasuje między krokwie co 80 cm? Wymiar zewnętrzny ramy Velux M04 wynosi 78,1 cm, a otwór montażowy zalecany przez producenta to 80-82 cm. Rozstaw krokwi 80 cm mieści się w tolerancji, ponieważ kołnierz BDX przejmuje luz 1-2 cm po każdej stronie.

Jaka jest różnica między otworem montażowym a wymiarem okna? Producent definiuje otwór montażowy jako wymiar okna plus 2-4 cm na cały obwód. Przy oknie 78×118 daje to otwór 80-82 × 120-122 cm, w którym musi zmieścić się pianka montażowa oraz folia.

Czy rozmiary okien dachowych są takie same u wszystkich producentów? Wymiary zewnętrzne różnią się o 1-3 mm ze względu na technologię profili, ale nominalnie moduły 78×118, 94×118 i 114×140 są wymienne między Velux, Fakro, Roto i Optilight. W praktyce przed wymianą warto sprawdzić etykietę starego okna, bo kody z lat 90. różniły się między producentami.

Jaki rozmiar okna do łazienki na poddaszu? Najczęściej wybierany to 55×78 lub 66×118 cm w wersji PVC, z nawiewnikiem zapewniającym minimum 30 m³/h. Okno drewniane w łazience sprawdza się tylko przy dobrej wentylacji wyciągowej i wilgotności poniżej 65%.

Czy większe okno dachowe zawsze znaczy więcej ciepła? Większe okno daje więcej światła, ale zwiększa straty ciepła proporcjonalnie do pola powierzchni. W domu pasywnym okno 78×118 z Uw 0,95 W/(m²·K) wygeneruje roczne straty rzędu 70-90 kWh, a 114×140 już 120-150 kWh. Wybór rozmiaru kompensuje się lepszą ramką i pakietem szybowym.

Jak zmierzyć okno dachowe przed wymianą? Zmierz szerokość zewnętrznej ramy w trzech miejscach, zanotuj wysokość od parapetu do górnej krawędzi, sprawdź etykietę producenta na skrzydle. Warto też sfotografować tabliczkę znamionową, bo kod rozmiaru (M04, 05, 078/118) od razu wskazuje odpowiednik u innego producenta.

Przed złożeniem zamówienia zadzwoń do regionalnego dystrybutora i podaj dokładny kąt dachu oraz typ pokrycia. Dobór kołnierza różni się między dachówką betonową, ceramiczną i blachą na rąbek, a pomyłka w tym miejscu kosztuje więcej niż samo okno.

Źródła danych i normy: PN-EN 14351-1 (wymagania dotyczące okien i drzwi), DIN 5034-2 (światło dzienne w pomieszczeniach), katalogi techniczne producentów (Velux, Fakro, Roto, Optilight) dostępne na ich stronach internetowych. Aktualizacja danych: 2024. Wymiary i ceny mogą się różnić w zależności od serii oraz regionu, dlatego zawsze warto zweryfikować je u dystrybutora przed zakupem.
