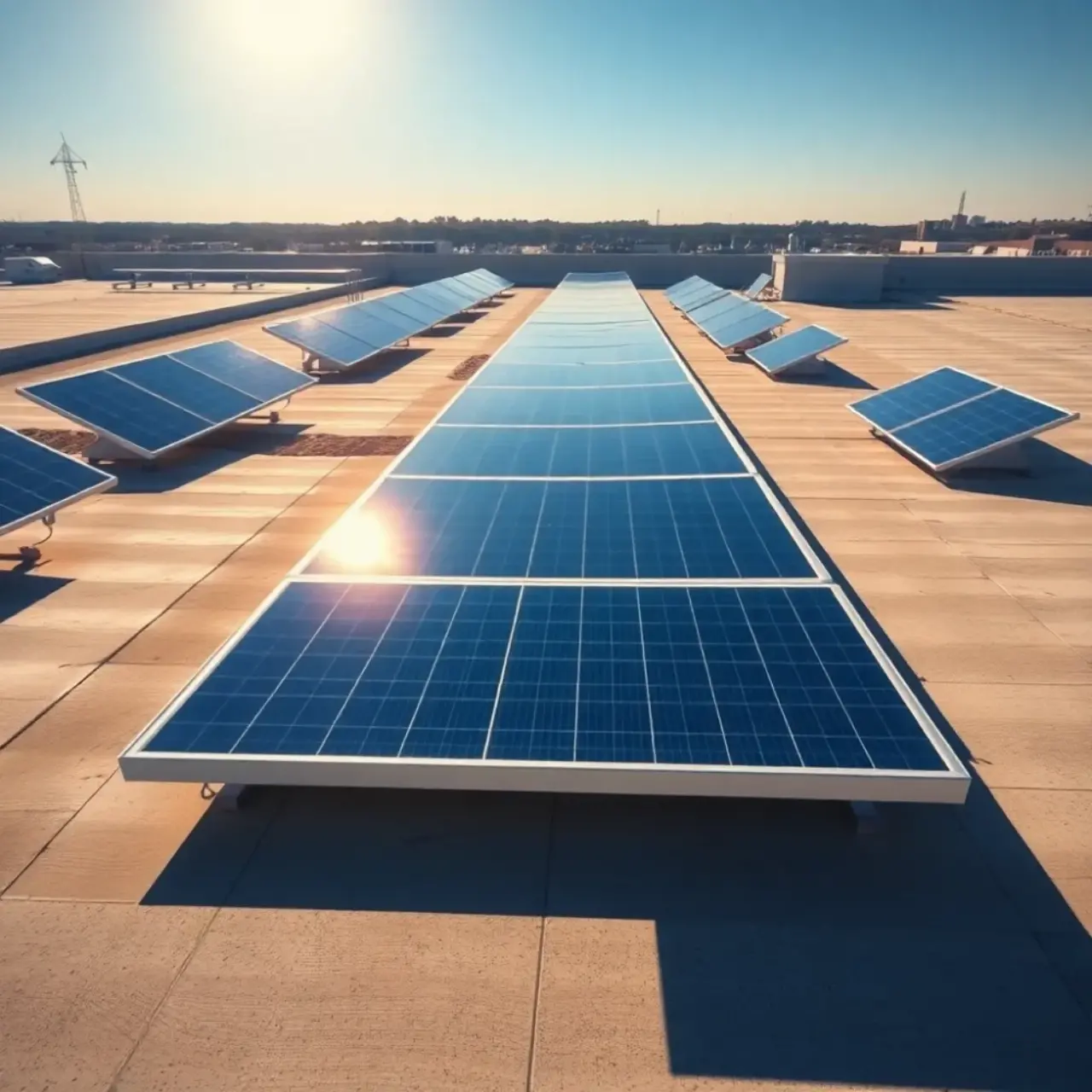

Kolektory słoneczne na dachu płaskim: montaż bez strat

Dach płaski potrafi zmarnować potencjał instalacji solarnej, jeśli kolektory wylądują pod złym kątem, w cieniu kominów albo za blisko siebie. Montaż kolektorów słonecznych na dachu płaskim wymaga bowiem zupełnie innego podejścia niż na połaci skośnej. Dobrze wykonana robota potrafi podnieść uzysk roczny o 20-30%, a błędy montażowe potrafią go obciąć o identyczną wartość. Różnica między inwestycją zwracającą się w sześć lat a taką, która ciągnie się dziesięć, kryje się właśnie w decyzjach podjętych na dachu.

• Jaki stelaż i sposób mocowania wybrać
• Kąt nachylenia i odstępy kolektorów na dachu
• Kolektory płaskie i próżniowe: różnice montażowe
• Najczęstsze błędy przy montażu kolektorów słonecznych
• Praktyczna ściąga: dach, kąt, kierunek, koszt
• Eksploatacja i przeglądy

Jaki stelaż i sposób mocowania wybrać

Na dachu płaskim kolektor nie leży bezpośrednio na połaci. Stelaż unosi go pod wymaganym kątem i rozkłada obciążenia. Najczęściej spotyka się konstrukcje aluminiowe, bo łączą niską masę z odpornością na korozję. Stal ocynkowana ogniwo wytrzyma więcej, lecz waży 15-20 kg więcej na każdy panel, co ma znaczenie przy starszych stropodachach.

Mocowanie balastowe polega na dociążeniu stelaża bloczkami betonowymi lub kostką brukową ułożoną w specjalnych wanienkach. Na metr kwadratowy kolektora przypada zwykle 80-120 kg obciążenia. Rozwiązanie nie narusza poszycia dachu, więc nie wymaga zgłoszenia przy pracach konserwacyjnych, lecz wymaga sprawdzenia nośności stropu. Przy stropodachu z płyty korytkowej z lat siedemdziesiątych warto poprosić konstruktora o szybką weryfikację.

Kotwy mechaniczne wchodzą w grę tam, gdzie balast nie wchodzi. Przechodzą przez membranę dachową i sięgają do stropu albo do specjalnie wklejonych tulei. Poprawnie wykonany przepust wymaga zgrzania lub wklejenia kołnierza EPDM, inaczej za kilka lat pojawi się zaciek. Norma PN-EN 12975 definiuje wymagania dla samych kolektorów, ale warunki montażu na dachu regulują Eurokod 1 (obciążenia śniegiem i wiatrem) oraz Polska Norma PN-B-02001 w zakresie stref śniegowych.

Trzecią opcją są stelaże zintegrowane z dachem, tak zwane nasady z panelem w linii pokrycia. Na dachu płaskim przyjmują formę podwyższonej attyki lub specjalnych ramion przykręcanych do krawędzi. Estetyka wygrywa z konkurencją, lecz koszt rośnie o 30-40%, a serwis bywa kłopotliwy.

Strefa wiatrowa i śniegowa decydują o tym, jak mocno trzeba kotwić lub obciążać. Polska podzielona jest na trzy strefy wiatrowe (I, II, III) oraz pięć śniegowych (1-5). W praktyce Suwałki i Zakopane wymagają zupełnie innej konstrukcji niż Wrocław czy Szczecin. Mapa stref jest ogólnodostępna w rozporządzeniu ministra infrastruktury.

Kąt nachylenia i odstępy kolektorów na dachu

Kierunek południowy to punkt wyjścia, lecz tolerancja ±10° na wschód lub zachód obniża uzysk jedynie o 3-5%. Przy dachu płaskim o wymiarach 10×12 m łatwiej czasem ustawić rzędy lekko na południowy wschód niż walczyć o idealną oś. Kąt nachylenia kolektorów w Polsce waha się od 30° do 60°, przy czym optimum dla pracy całorocznej przypada na 45°.

Niższy kąt, rzędu 30°, faworyzuje lato, gdy słońce chodzi wysoko. Wyższy, 60°, poprawia uzysk zimowy, kiedy kolektor pracuje na potrzeby ogrzewania. Jeśli instalacja wspomaga wyłącznie ciepłą wodę użytkową, 30-35° sprawdza się znakomicie. Gdy dołącza do niej pompa ciepła albo ogrzewanie podłogowe, lepiej celować w 45°.

Odstęp między rzędami bywa pomijany, a to najczęstszy błąd widywany na polskich dachach. Cień rzucany przez przedni rząd zasłania tylny przez kilka godzin dziennie, gdy słońce stoi nisko. Prosta reguła mówi: przerwa między rzędami powinna wynosić 1,5 do 2 wysokości kolektora razy kąt nachylenia. Przy panelu 2 m wysokości ustawionym pod 45° odstęp w poziomie sięga 2,8-3,4 m.

Praktyczny wzór wygląda tak: H = wysokość kolektora, kąt nachylenia = α. Odległość w rzucie poziomym między rzędami wynosi minimum H / tan α × 1,7. Wartość współczynnika 1,7 uwzględnia poruszanie się słońca od wschodu do zachodu oraz rezerwę na zacienienie w grudniu, kiedy słońce ledwo wznosi się ponad horyzont.

Sezonowa regulacja kąta jest możliwa, lecz rzadko opłacalna w domach jednorodzinnych. Każde przestawienie wymaga pracy na dachu i ryzyka uszkodzenia powłoki kolektora. Instalacje z ruchomym stelażem sprawdzają się w dużych obiektach komercyjnych, gdzie uzysk liczy się co do kilowata. W domu lepiej raz ustawić optymalny kąt i zapomnieć.

Na dachu płaskim warto też sprawdzić zacienienie od kominów, wentylatorów, anten i okien połaciowych. Cień padający na choćby jedną sekcję obniża wydajność całego szeregu, bo przepływ w glikolu zwalnia. Specjalna mapa nasłonecznienia dla konkretnej lokalizacji kosztuje grosze, a eliminuje ryzyko rozczarowania w pierwszym sezonie grzewczym.

Kolektory płaskie i próżniowe: różnice montażowe

Kolektor płaski to płaska skrzynka z absorberem pokrytym czarną powłoką selektywną, osłonięta szybą o niskiej zawartości żelaza. Na metr kwadratowy waży 25-35 kg, ma prostokątny kształt i wymaga czterech punktów mocowania. Montaż przebiega szybko, a tolerancje na nierówności dachu są duże.

Kolektor próżniowo-rurowy składa się z kilkudziesięciu szklanych rur, z których każda jest osobnym vacuum collector. Rury wchodzą w gniazda w belce nośnej, więc montaż trwa dłużej i wymaga ostrożności przy transporcie. Układ rurowy lepiej znosi częściowe zacienienie, bo każda rura pracuje niezależnie. Na dachu płaskim sprawdza się przy braku idealnego ustawienia względem słońca.

Kolektory próżniowe zyskują przewagę wczesną wiosną i późną jesienią, gdy temperatura powietrza spada, a słońce operuje słabiej. Próżnia drastycznie ogranicza straty cieplne, więc absorber oddaje wodzie więcej energii nawet przy 5°C na zewnątrz. Na dachu płaskim odsłoniętym od wiatru ta zaleta jest mniej istotna, lecz na działce podmiejskiej, gdzie mgły potrafią utrzymywać się do południa, różnica sięga 15% rocznego uzysku.

Kolektory płaskie wygrywają prostotą serwisu. Szybę łatwo wymienić po gradobiciu, a uszczelkę sprawdzić bez demontażu rur. Próżniowe rury wprawdzie też można wymieniać pojedynczo, lecz gdy pęknie jedna, ryzyko uszkodzenia sąsiednich rośnie przy każdej manipulacji. W domach, gdzie ekipa serwisowa pojawia się raz w roku, prostota działa na korzyść płaskich.

Najczęstsze błędy przy montażu kolektorów słonecznych

Błąd pierwszy: zbyt mały kąt na dachu płaskim. Wielu wykonawców ustawia kolektory pod 20-25°, bo tak wynika z uniwersalnego stelaża. Tymczasem przy pracy całorocznej kąt 45° daje uzysk o 10-15% wyższy od 30°. Mechanizm jest prosty: promienie słoneczne padają wtedy bardziej prostopadle do powierzchni absorbera przez większą część dnia, więc odbicia od szyby maleją.

Błąd drugi: ignorowanie zacienienia sezonowego. Latem drzewo za płotem nie przeszkadza, lecz zimą jego cień przesunie się o trzy metry i trafi w środek kolektora. Cień padający na dolną krawędź kolektora płaskiego potrafi obniżyć wydajność o 40%, bo glikol zwalnia, a zimna plomba schładza cały obieg.

Błąd trzeci: zbyt bliskie rzędy. Już opisany, a wciąż powszechny. Instalatorzy ustawiają rzędy gęsto, żeby zmieścić więcej paneli na dachu. Pozorny zysk znika w listopadzie i grudniu, kiedy cień pożera dwie godziny słońca dziennie.

Błąd czwarty: brak przeglądów po pierwszym sezonie. Połączenia gwintowane w obiegu glikolu pracują pod wpływem temperatury od -20°C zimą do 130°C przy stagnacji latem. Po roku warto sprawdzić moment dokręcenia i uzupełnić glikol, bo ubytek rzędu 5% objętości potrafi wpuścić powietrze do obiegu.

Błąd piąty: pomijanie tematu zimowej eksploatacji. Kolektory płaskie z szybą hartowaną dobrze znoszą śnieg, o ile kąt nachylenia przekracza 35°. Przy niższym śnieg leży i izoluje, topniejąc tylko od słońca na krawędziach. Próżniowe rury zrzucają śnieg same, bo szkło jest gorące w miejscach, gdzie próżnia trzyma ciepło. Decyzja o typie kolektora powinna uwzględniać średnie opady i typ zimy w regionie.

Błąd szósty: brak ochrony przed przegrzaniem. Kolektor stagnacyjny, pozbawiony odbioru ciepła, potrafi rozgrzać się do 180°C i zniszczyć glikol. W domach, gdzie instalacja wspomaga ogrzewanie, latem woda w zasobniku szybko się nagrzewa i nie ma odbioru. Zawór mieszający, który przekierowuje nadmiar ciepła na przykład do grzejnika w garażu, kosztuje grosze, a uratuje instalację.

Błąd siódmy: zbyt mała izolacja rur na zewnątrz budynku. Rura solarna na dachu potrafi mieć 90°C w środku i -15°C na zewnątrz. Otulina kauczukowa o grubości 13 mm traci wtedy tyle ciepła, że do zasobnika dociera woda o 10°C chłodniejsza. Standard to 19 mm kauczuku lub pianka Armaflex na zewnątrz oraz osłona UV na powłoce.

Praktyczna ściąga: dach, kąt, kierunek, koszt

Tabela poniżej zbiera najważniejsze parametry w jednym miejscu. Warto ją wydrukować i położyć obok projektu instalacji.

Montaż naziemny wchodzi w grę, gdy dach leży w cieniu wysokiego budynku lub drzew starszych niż pięćdziesiąt lat. Instalacja stoi na słupach wkręconych w grunt lub na betonowym fundamencie, wymaga więcej miejsca, lecz daje pełną swobodę ustawienia kąta. Koszt rośnie o 30-50% względem dachowego, ale sprawność potrafi zbliżyć się do wartości katalogowych.

Ściana południowa to opcja dla domów pasywnych i niskoenergetycznych, gdzie dach jest zajęty przez panele fotowoltaiczne. Kolektory próżniowe ustawione pionowo działają zaskakująco dobrze w klimacie polskim, bo padające na nie promienie zimowe mają niski kąt i trafiają niemal prostopadle do rur.

Eksploatacja i przeglądy

Instalacja solarna nie jest bezobsługowa, choć jej obsługa ogranicza się do minimum. Raz w roku, najlepiej w październiku, warto wezwać serwis albo samodzielnie sprawdzić kilka rzeczy. Ciśnienie w naczyniu wzbiorczym powinno wynosić 2,5 bar przy zimnym układzie. Glikol w obiegu zachowuje właściwości przez 4-6 lat, potem wymaga wymiany. Filtry siatkowe na powrocie zapychają się pyłem z powietrza, który przedostaje się przez odpowietrzniki.

Odśnieżanie kolektorów płaskich na dachu płaskim nie jest konieczne, gdy kąt przekracza 35° i brak nawisów nad panelem. Przy niższym kącie świeży śnieg potrafi leżeć tygodniami. Zmiatanie miotłą z miękkim włosiem nie rysuje szyby, lecz wymaga wejścia na dach, co przy oblodzeniu bywa ryzykowne. Praktyka pokazuje, że śnieg topnieje sam po jednym słonecznym dniu, gdy temperatura absorbera przekroczy 0°C.

Kolektory próżniowe same radzą sobie ze śniegiem, bo próżnia utrzymuje temperaturę absorbera powyżej zera nawet przy mrozie. Szkło nagrzewa się punktowo i śnieg zsuwa się z rur. To kolejny argument za tym typem w regionach o obfitych opadach zimowych.

Współpraca z pompą ciepła zyskuje na popularności. Kolektory słoneczne podgrzewają wodę w zasobniku buforowym, pompa ciepła pobiera ją przy wyższej temperaturze źródła, co poprawia jej współczynnik COP o 0,5-1,0. W takiej konfiguracji kąt nachylenia 45° jest kompromisem między uzyskiem letnim a zimowym.

Dotacje na kolektory słoneczne w 2024 i 2025 roku obejmują programy lokalne (prowadzone przez gminy i województwa) oraz ogólnopolski program Czyste Powietrze, w którym kolektory wchodzą w skład kompleksowej termomodernizacji. Kwoty dofinansowania sięgają 40-55% kosztów kwalifikowanych. Lista aktywnych programów zmienia się co kwartał, więc warto sprawdzić ją w lokalnym punkcie konsultacyjnym lub na stronie Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej (nfosigw.gov.pl).

Ostatnia kwestia to ubezpieczenie instalacji. Polisa mieszkaniowa obejmuje panele solarne, lecz tylko wtedy, gdy instalacja została wykonana przez firmę z odpowiednimi uprawnieniami i posiada protokół odbioru. Brak dokumentacji bywa powodem odmowy wypłaty odszkodowania po gradobiciu.

Źródła danych: norma PN-EN 12975-1:2006 (wymagania ogólne dla kolektorów słonecznych), Eurokod 1 (PN-EN 1991-1-3 obciążenie śniegiem, PN-EN 1991-1-4 obciążenie wiatrem), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), mapy stref śniegowych i wiatrowych Instytutu Techniki Budowlanej (itb.pl), materiały informacyjne Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej (nfosigw.gov.pl) dotyczące programu Czyste Powietrze, dane katalogowe producentów kolektorów dostępne w certyfikatach Solar Keymark.
