Roto okna dachowe wymiary kompletny przewodnik po rozmiarach 2026

Wybór okna połaciowego zaczyna się od linijki, nie od katalogu. Zanim porównasz pakiety szybowe czy okucia, musisz zmierzyć otwór w konstrukcji dachu i ustalić, czy wymiar jest typowy, czy wymaga indywidualnego zamówienia. Właśnie dlatego ludzie najczęściej wpisują w wyszukiwarkę właśnie hasło roto okna dachowe wymiary - szukają konkretu w milimetrach, a nie broszurowych haseł o świetle i komforcie.

• Jak dopasować wymiar okna Roto do otworu w dachu
• Karta techniczna Roto - gdzie znaleźć PDF z wymiarami
• Roto okna niestandardowe - kiedy zamówić rozmiar na wymiar
• Wymiary a energooszczędność - fizyka, nie marketing
• Jak nie dać się zaskoczyć na budowie - lista kontrolna
• Kiedy okno dachowe, a kiedy fasadowe
• Montaż krok po kroku - co dekarz sprawdza przed osadzeniem
• Konserwacja, która przedłuża żywotność o dekadę
• Dofinansowanie na okna dachowe w 2024 i 2025 roku
• Dobór do pomieszczenia - wymiar, kąt, nawiewnik
• Akcesoria - co działa z którym oknem
• Najczęstsze pytania pojawiające się przy zakupie

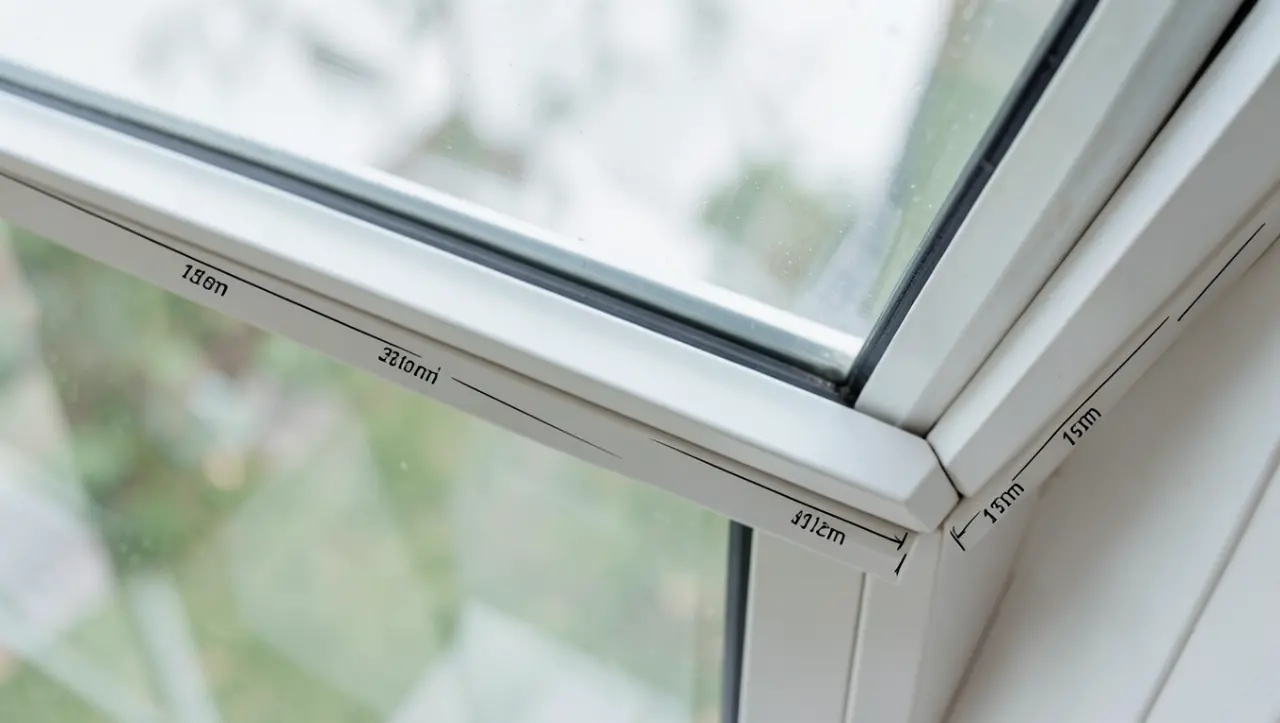

Jak dopasować wymiar okna Roto do otworu w dachu

Najważniejsza zasada brzmi: najpierw mierzysz otwór w konstrukcji, potem dobierasz rozmiar nominalny producenta. Pomiędzy murem a ramą okna musi pozostać szczelina montażowa - zwykle od 10 do 30 mm po każdej stronie - którą wypełnia się pianką i taśmą paroprzepuszczalną od zewnątrz oraz paroszczelną od wewnątrz. Brak tego luzu powoduje naprężenia, które po roku ujawniają się jako pęknięcia ościeżnicy albo nieszczelności przy intensywnych opadach.

Linia Roto obejmuje kilka rodzin wymiarowych, z których każda ma swoją siatkę rozmiarów. Seria Designo R4 i Designo R7 pracują na ramach o standardowej rozpiętości szerokości od 540 do 1340 mm oraz wysokości od 780 do 1600 mm. To oznacza, że pokrywasz nimi niemal każdy typowy otwór w domu jednorodzinnym - od małych lukarn pośrednich po szerokie przeszklenia w strefie klatki schodowej.

Szerokość okna dobiera się do rozstawu krokwi. Najczęstsze odstępy w polskim budownictwie mieszczą się w przedziale 600-900 mm, dlatego tak popularne pozostają rozmiary 660, 780 i 940 mm. Jeśli rozstaw krokwi wypada pomiędzy standardami, lepiej nie docinać ramy - zbyt wąska szczelina montażowa nie skompensuje ruchów drewna, a te potrafią dochodzić do 3 mm na każdy metr bieżący przy zmianach wilgotności. Bezpieczniej poszerzyć otwór o jedną krokiew, niż próbować wcisnąć zbyt duże okno.

Wysokość uzalewniasz od kąta nachylenia połaci. Przy stromym dachu (powyżej 45°) okno może być niższe, bo światło wpada pod większym kątem. Na dachu płaskim (15-30°) potrzebujesz dłuższej ramy, żeby złapać użyteczną wysokość w świetle szyby - inaczej pod oknem powstanie martwa strefa, w której nie da się stanąć wyprostowanym. Zasada projektanta: wysokość okna w świetle powinna wynosić minimum 200-220 cm od podłogi do górnej krawędzi szyby, jeśli pomieszczenie ma służyć jako pełnowartościowa strefa dzienna.

Kiedy otwór już zmierzony, sprawdź, czy mieści się w typoszeregu producenta. Warto przy tym pamiętać o jednym mechanizmie: im większe okno, tym większa powierzchnia strat ciepła, ale jednocześnie większy zysk pasywny z promieniowania słonecznego zimą. Dlatego wymiarowanie nigdy nie powinno opierać się wyłącznie na dostępności - liczy się bilans energetyczny pomieszczenia, kąt padania słońca w sezonie grzewczym oraz zdolność do naturalnej wentylacji.

Karta techniczna Roto - gdzie znaleźć PDF z wymiarami

Każda seria okien dachowych Roto ma swoją kartę techniczną, która zawiera dokładne wymiary ościeżnicy, przekroje profili, dopuszczalne kąty montażu oraz współczynniki przenikania ciepła dla całego okna i samej szyby. Dokumenty te aktualizowane są co kilka miesięcy, dlatego zawsze pobieraj wersję bieżącą - starsze PDF-y mogą zawierać wymiary wycofane z oferty.

Najwygodniej szukać kart po numerze serii: Designo R4, Designo R7, Designo R8 (okna pasywne) czy i8 (model premium z ukrytymi zawiasami). Każdy z tych plików zawiera tabelę z wymiarem w świetle ościeżnicy, wymiarem w świetle szyby oraz wymiarem zewnętrznym ramy - to trzy różne wartości i wszystkie są potrzebne na etapie montażu.

Przy pobieraniu karty zwracaj uwagę na cztery konkretne pola. Pierwsze to wymiar montażowy otworu - on decyduje, czy Twoje krokwie trzeba przycinać. Drugie to wymiar zewnętrzny ramy, który musi zmieścić się wraz z kołnierzem pod pokrycie dachowe. Trzecie pole to wymiar pakietu szybowego, istotny przy wymianie samej szyby po latach eksploatacji. Czwarte - kąt montażu, najczęściej 20°-65° dla okien obrotowych i 15°-55° dla wysokoosiowych.

Jeśli pobierasz PDF-a po raz pierwszy, porównaj jego datę publikacji z datą na stronie producenta. Roto aktualizuje karty po każdej zmianie parametrów szyby lub zawiasów - różnice potrafią wynosić 3-5 mm w wymiarze zewnętrznym, co w ciasnym otworze potrafi zablokować montaż.

Roto okna niestandardowe - kiedy zamówić rozmiar na wymiar

Większość otworów w typowym domu da się obsłużyć wymiarem katalogowym. Bywa jednak, że projekt wymusza rozwiązanie indywidualne: podcięcie krokiew w strefie klatki schodowej okazuje się niemożliwe, a inwestor potrzebuje okna szerszego niż 1340 mm. W takiej sytuacji pozostaje program rozmiarów niestandardowych realizowany na indywidualne zamówienie przez sieć autoryzowanych zakładów produkcyjnych.

Okno na wymiar działa na prostej zasadzie: rama jest cięta z dłuższego profilu bazowego, a szyba wykonywana jest pod konkretny wymiar w zakładzie szklarskim. To wydłuża termin realizacji do 4-8 tygodni w zależności od obciążenia linii produkcyjnej. Cenowo taki wariant jest zwykle o 25-40% droższy od analogicznego rozmiaru katalogowego - ale wciąż tańszy niż przebudowa więźby dachowej.

Minimalne i maksymalne limity wymiarowe różnią się między seriami. Dla Designo R7 i R8 zakres niestandardowy zaczyna się od szerokości 450 mm i sięga 1600 mm, przy wysokości od 600 do 1900 mm. Poza tymi wartościami okno traci gwarancję szczelności, bo rama nie jest w stanie przenieść obciążeń wiatrem i śniegiem zgodnie z normą PN-EN 14351-1. Warto zapamiętać ten mechanizm: rama działa jak belka - zbyt smukła odkształca się pod naciskiem, zbyt krótka nie utrzymuje pakietu szybowego.

Zanim złożysz zamówienie na rozmiar niestandardowy, policz, czy gra jest warta świeczki. Jeśli różnica między wymiarem katalogowym a otworem wynosi mniej niż 40 mm, lepiej poszerzyć lub zwęzić otwór w krokwiach niż uruchamiać produkcję specjalną. Każdy centymetr przycięcia więźby kosztuje 150-300 zł, ale realizacja w 5 dni, a nie 6 tygodni.

Osobna kwestia to okna łukowe i trójkątne. Roto produkuje je wyłącznie w ramach indywidualnych zleceń, ponieważ wymagają gięcia profili i szklenia po łuku. Minimalny promień to 1200 mm, poniżej którego szkło hartowane traci swoje właściwości. Takie realizacje obsługuje dział techniczny producenta po przesłaniu rysunku technicznego z wymiarami w trzech rzutach.

Nie składaj zamówienia na okno niestandardowe bez dokładnego szkicu otworu z wymiarami w milimetrach, podanymi w świetle konstrukcji. Różnica 15 mm potrafi oznaczać konieczność powtórzenia produkcji, a każdy taki cykl to 2-3 tygodnie opóźnienia w harmonogramie budowy.

Wymiary a energooszczędność - fizyka, nie marketing

Każdy centymetr kwadratowy szyby to kompromis między zyskiem słonecznym a stratą ciepła. Współczynnik g (przenikalność energii słonecznej) mówi, ile procent promieniowania słonecznego przechodzi przez pakiet szybowy - im wyższy, tym więcej darmowego ciepła zimą. Współczynnik Uw (przenikanie ciepła całego okna) mówi, ile ciepła ucieka na zewnątrz - im niższy, tym lepiej. Te dwie wartości żyją w stałym napięciu: większa szyba to więcej światła i ciepła, ale też więcej strat, jeśli okno nie jest pasywne.

W polskich warunkach klimatycznych rozsądne minimum dla nowego budynku to Uw ≤ 1,1 W/m²K, a dla budynku pasywnego Uw ≤ 0,85 W/m²K. Poniżej tych wartości każda kolejna dziesiątka współczynnika wymaga droższych ramek, cieplejszych distansów i wielokomorowych profili - różnica w cenie rośnie szybciej niż zysk energetyczny.

Wartość g na poziomie 0,50-0,62 jest optymalna dla okien połaciowych w Polsce. Powyżej 0,65 szyba zaczyna powodować przegrzewanie latem - nawet z markizą zewnętrzną trudno utrzymać komfort w sypialni na poddaszu. Poniżej 0,45 tracisz darmowe zyski słoneczne zimą i musisz liczyć na większą moc grzewczą. Ta fizyka działa niezależnie od producenta, dlatego wymiar dobieraj zawsze po analizie bilansu, nie po samym katalogu.

Jak nie dać się zaskoczyć na budowie - lista kontrolna

• Zmierz otwór w świetle konstrukcji w trzech miejscach: na górze, w środku i na dole - różnice powyżej 10 mm sygnalizują paczenie się krokwi.
• Sprawdź rozstaw krokwi w kilku miejscach wzdłuż przyszłego okna - rozbieżność powyżej 5 mm wymaga korekty przed zamówieniem.
• Ustal kąt nachylenia połaci w miejscu montażu, a nie średni dla dachu - lukarny potrafią zmieniać kąt o 5-8° względem połaci głównej.
• Pobierz aktualną kartę techniczną wybranego modelu z oficjalnego źródła i wydrukuj wymiary montażowe.
• Zaplanuj położenie nawiewnika okiennego względem mebli - zbyt nisko usytuowany nawiewnik zimą daje odczucie ciągu przy podłodze.
• Sprawdź, czy pokrycie dachowe w strefie okna wymaga kołnierza specjalnego (np. dachówka płaska wysokoprofilowa vs. blacha na rąbek stojący).

Kiedy okno dachowe, a kiedy fasadowe

Okno połaciowe wygrywa z fasadowym, gdy zależy Ci na świetle padającym z góry pod dużym kątem - to naturalny mechanizm oświetlania głębokich wnętrz. Pokój o szerokości 5 m i długości 8 m przy ścianie szczytowej bez okien fasadowych da się doświetlić wyłącznie przez dach - i tu właśnie sprawdzają się okna połaciowe w układzie kaskadowym (jedno nad drugim). W warunkach polskiej szerokości geograficznej kąt padania słońca zimą wynosi około 15-25°, co oznacza, że promień wnika głęboko przez okno dachowe, a jedynie symbolicznie przez okno fasadowe.

Okno fasadowe wygrywa natomiast w sytuacjach, gdy kąt dachu jest płaski (poniżej 15°) lub gdy pomieszczenie sąsiaduje z tarasem i potrzebujesz niskiego parapetu do widoku. Okno połaciowe przy kącie 12° traci swoją główną przewagę - światło pada prawie pionowo i jego intensywność spada. W takiej sytuacji lepiej zastosować świetlik dachowy lub okno do dachów płaskich z kopułą.

Montaż krok po kroku - co dekarz sprawdza przed osadzeniem

Każdy etap montażu okna połaciowego ma swoją kolejność i swój punkt kontrolny. Zaczyna się od usunięcia fragmentu pokrycia dachowego wokół otworu, potem przycięcia kontrłat i łat pod wymiar ościeżnicy. Kolejny krok to osadzenie ramy w otworze z klinami dystansowymi - tu liczy się dokładność do 1 mm, bo każdy milimetr błędu przekłada się na 2 mm luzu między skrzydłem a ościeżnicą.

Po ustawieniu ramy montuje się kołnierz paroprzepuszczalny od zewnątrz, potem izolację termiczną wokół ościeżnicy, na końcu folię paroszczelną od wewnątrz. Ta kolejność nie jest przypadkowa - chodzi o zachowanie ciągłości bariery parowej, tak żeby wilgoć z wnętrza nie wnikała w ocieplenie dachu. Odwrócenie kolejności oznacza kondensację w wełnie mineralnej, a w perspektywie 5-7 lat - degradację konstrukcji.

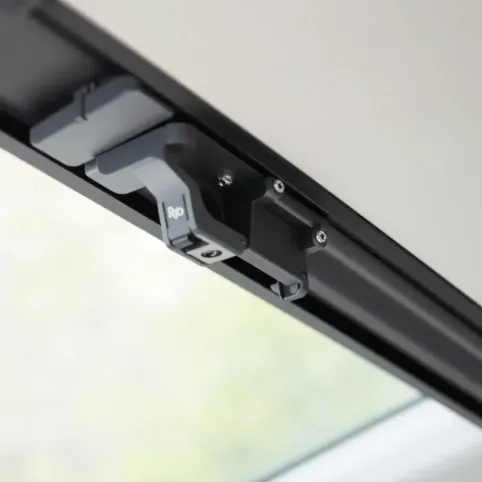

Kiedy rama stoi, przychodzi czas na skrzydło i regulację okuć. Zawiasy w oknach Roto regulowane są w trzech osiach, co pozwala skompensować drobne odchyłki montażowe bez demontażu. Ten mechanizm działa dzięki śrubom mimośrodowym - obracając je o 90°, przesuwasz punkt mocowania o ułamek milimetra, a suma kilkunastu takich korekt daje kilka milimetrów precyzji.

Pięć błędów wykonawczych, które widuję najczęściej: brak klinów dystansowych pod progiem, montaż kołnierza bez zachowania zakładki 100 mm, brak taśmy paroszczelnej przy ościeżnicy, zbyt ciasne dokręcenie wkrętów ramy (profil się odkształca) i pominięcie regulacji okuć po 24 godzinach od montażu. Każdy z tych błędów ujawnia się w pierwszym sezonie użytkowania.

Konserwacja, która przedłuża żywotność o dekadę

Okno dachowe pracuje w ekstremalnych warunkach: latem nagrzewa się do 70-80°C, zimą schładza do -25°C, a do tego mierzy z promieniowaniem UV, deszczem i wiatrem. Bez regularnego przeglądu uszczelki twardnieją, okucia tracą precyzję, a lakier ramy pęka. Standardowy przegląd raz na 12 miesięcy wystarczy, żeby utrzymać parametry deklarowane przez producenta przez 25-30 lat.

Smarowanie okuć to pięć minut pracy rocznie - kilka kropel silikonowego smaru na zawiasy i zamek, potem dziesięć cykli otwarcia i zamknięcia, żeby rozprowadzić preparat. Mechanizm jest prosty: smar wypełnia mikroszczeliny, wypiera wilgoć i tworzy warstwę ochronną, która zapobiega ścieraniu powierzchni styku. Bez smaru metal pracuje na sucho i po kilku latach luzuje się nawet o 0,5 mm.

Uszczelki wymagają innego podejścia - nie smaruje się ich olejem, tylko przeciera środkiem silikonowym w sprayu lub gliceryną techniczną. To utrzymuje ich elastyczność, bo guma EPDM w wysokich temperaturach traci plastyfikatory i twardnieje. Twarda uszczelka nie dochodzi do ramy na całej długości - wystarczy 2 mm szczeliny, żeby woda przedostała się przy intensywnym, bocznym deszczu.

Dofinansowanie na okna dachowe w 2024 i 2025 roku

Wymiana okien na bardziej energooszczędne kwalifikuje się do kilku programów wsparcia. Program Czyste Powietrze obejmuje dofinansowanie do 660 zł na okno dla okien o Uw ≤ 0,9 W/m²K w budynkach istniejących, z możliwością podwyższenia kwoty przy kompleksowej termomodernizacji. Ulga termomodernizacyjna pozwala natomiast odliczyć od podatku nawet 53 000 zł wydatków na poprawę efektywności energetycznej budynku, w tym na okna.

Przed złożeniem wniosku sprawdź datę ostatniej aktualizacji regulaminu programu na stronie NFOŚiGW. Limity kwotowe i wymagania techniczne zmieniają się co kwartał, a wniosek złożony w oparciu o nieaktualne progi bywa odrzucany bez wezwania do uzupełnienia.

Dobór do pomieszczenia - wymiar, kąt, nawiewnik

Każde pomieszczenie na poddaszu rządzi się swoimi prawami optycznymi i termicznymi. Pokój dziecięcy potrzebuje okna o wymiarze nie mniejszym niż 780×980 mm, żeby zapewnić minimum 200 luxów światła naturalnego przy biurku. Kąt nachylenia dachu w przedziale 35-45° jest optymalny - dziecko widzi niebo, ale nie musi wychylać się zbyt daleko, żeby wyjrzeć na zewnątrz.

Łazienka to osobny przypadek. Okno powinno być nisko osadzone, żeby światło wpadało pod stopami wanny czy prysznica, a jednocześnie wystarczająco wysoko, żeby zapewnić prywatność. Model 660×780 mm umieszczony 100 cm od podłogi sprawdza się w łazienkach o powierzchni do 6 m². Nawiewnik jest tu obowiązkowy - bez niego wentylacja grawitacyjna nie wyrabia przy krótkich, intensywnych prysznicach.

Kuchnia potrzebuje okna z rozwiązaniem antykondensacyjnym. Para wodna z gotowania osiada na zimnej szybie i skrapla się, tworząc zacieki na ościeżnicy. Okna z szybą o Ug ≤ 0,6 W/m²K mają wewnętrzną powierzchnię szyby na tyle ciepłą, że kondensacja nie występuje nawet przy -15°C na zewnątrz. W kuchni sprawdza się też nawiewnik z filtrem antysmogowym - pochłania pyły zawieszone, które przy otwartym oknie wchodziłyby razem z powietrzem.

Sypialnia wybiera okno z pakietem akustycznym. Współczynnik Rw ≥ 35 dB to minimum, a jeśli dom sąsiaduje z drogą szybkiego ruchu, celuj w Rw ≥ 42 dB. Wymiar sypialnianego okna dobiera się tak, żeby umożliwić naturalną wentylację bez otwierania skrzydła na oścież - klapowe uchylenie wystarcza do wymiany 30-40 m³ powietrza na godzinę przy nawiewniku o wydajności 25 m³/h.

Akcesoria - co działa z którym oknem

Markizy zewnętrzne redukują nagrzewanie pomieszczenia latem nawet o 15°C. Mechanizm jest prosty: tkanina odbija promieniowanie słoneczne zanim dotknie szyby, więc do wnętrza dociera jedynie światło rozproszone. Markiza współpracuje z każdą serią Roto, ale wymaga prowadnicy w kolorze ramy - czego nie widać w katalogu, a widać na dachu po dwóch sezonach blaknięcia.

Rolety zaciemniające działają inaczej: blokują światło od wewnątrz, więc ich skuteczność zależy od tego, czy między tkaniną a szybą zostaje szczelina. W oknach Roto z prowadnicami bocznymi ta szczelina nie przekracza 2 mm, co oznacza 99% zaciemnienia - wystarczająco dla sypialni, niewystarczająco dla ciemni fotograficznej.

Najczęstsze pytania pojawiające się przy zakupie

Czy można zamontować okno Roto w dachu o kącie 12°? Standardowe modele obrotowe i wysokoosiowe wymagają kąta minimum 15°. Poniżej tej wartości stosuje się świetliki do dachów płaskich lub okna z kopułą - inna geometria, inny kołnierz, ale ta sama marka i ten sam serwis.

Jak długo trwa realizacja nietypowego rozmiaru? Standardowo 4-6 tygodni od zatwierdzenia rysunku technicznego. W sezonie budowlanym (kwiecień-wrzesień) termin może się wydłużyć do 8 tygodni. Zamówienie złożone w listopadzie zwykle realizowane jest przed końcem stycznia.

Czy okno 1340×1600 mm wymaga wzmocnienia więźby? Przy takim wymiarze sam ciężar okna to około 55-70 kg. Wymian krokwi 80×220 mm udźwignie to bez dodatkowego wzmocnienia, ale wymian 80×160 mm wymaga już belki stalowej lub klejonej drewnianej o przekroju minimum 100×240 mm. Decyzję podejmuje konstruktor na podstawie obciążeń charakterystycznych połaci.

Co z wentylacją po wymianie okien na szczelne? Każde okno Roto ma nawiewnik w ramie o wydajności 5-30 m³/h, regulowany ręcznie lub automatycznie ciśnieniowo. Bez nawiewnika pomieszczenie traci wymianę powietrza, a wilgoć zaczyna kondensować na szybach. Dlatego nawiewnik nie jest opcją - to element obowiązkowy okna pasywnego.

Ile kosztuje montaż w 2025 roku? Stawka wykonawcy za montaż jednego okna z kołnierzem i obróbką to 450-900 zł netto, w zależności od regionu i stopnia skomplikowania pokrycia. Kompleksowa wymiana pokrycia wokół okna (wymiana łat, kontrłat, folii) to dodatkowe 200-400 zł. W przypadku okien niestandardowych dolicza się 15% za pracę związaną z dopasowaniem.

Źródła danych i norm

Parametry techniczne okien: karty techniczne serii Designo R4, R7, R8 oraz i8 publikowane przez Roto (adres: roto.de/pl-pl). Współczynniki przenikania ciepła i przenikalności energetycznej: norma PN-EN 14351-1 „Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne". Wymagania dla budynków energooszczędnych: rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Wymagania klimatyczne Polski: mapa stref klimatycznych wg PN-82/B-02403. Dofinansowanie: regulamin programu „Czyste Powietrze" publikowany przez NFOŚiGW (adres: czystepowietrze.gov.pl) oraz ustawa o podatku dochodowym od osób fizycznych art. 26zh (ulga termomodernizacyjna). Dane cenowe: średnie rynkowe z ofert dealerów i hurtowni dekarskich w IV kwartale 2024 i I kwartale 2025.
