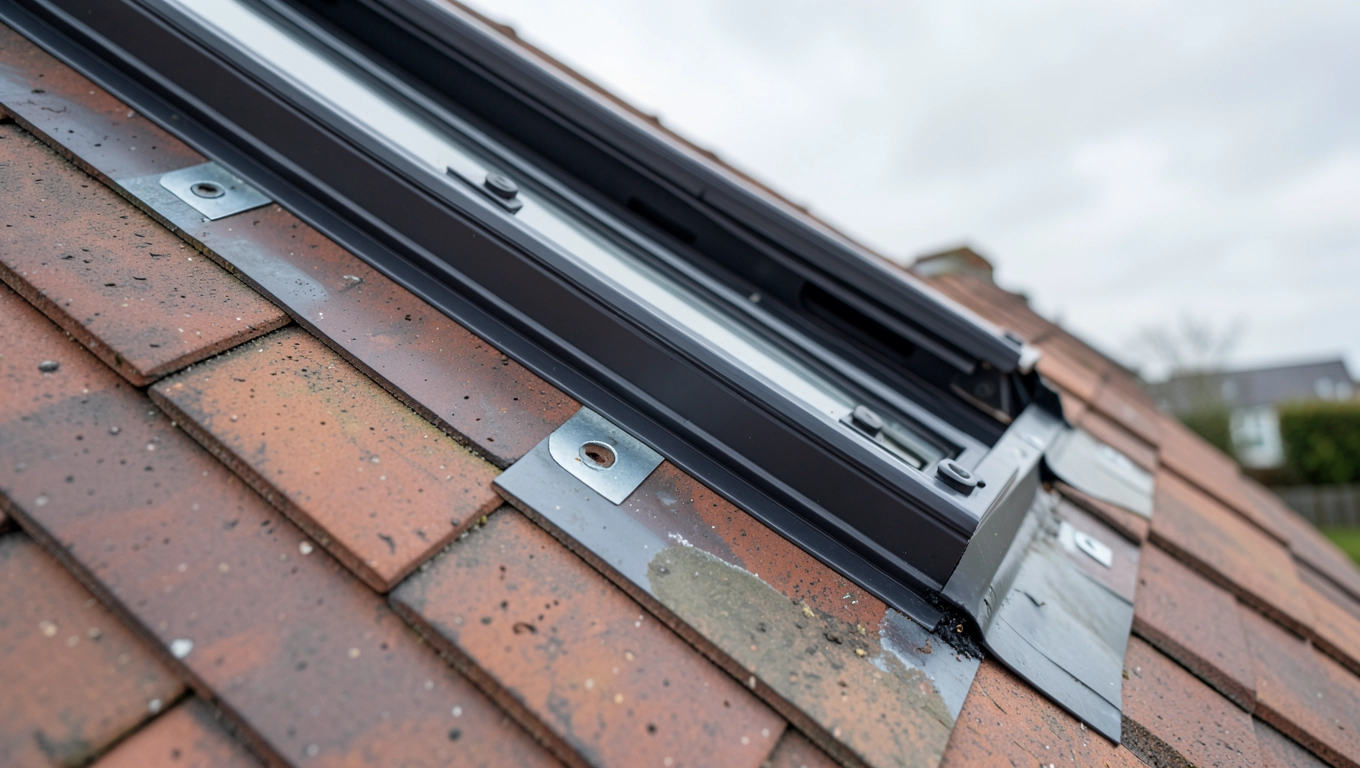

Montaż okna dachowego Roto krok po kroku bez błędów

Masz przed sobą rozstawione krokwie, stertę folii i nowiutkie okno, a pierwsza myśl brzmi: „czy sam dam radę to osadzić, żeby za rok nie poczuć wilgoci przy ościeżnicy?" Dobrze, że tu zajrzałeś, bo montaż okna dachowego Roto potrafi wyglądać na pięć prostych kroków z filmiku, a w praktyce każdy etap ma swój fizyczny powód. Skupimy się na modelu Designo R6, ale mechaniki, które tu opiszę, dotyczą praktycznie całej linii obrotowej Roto z ramą aluminiowo-drewnianą.

• Jak prawidłowo osadzić okno Roto Designo R6 w dachu
• Kołnierz i izolacja okna dachowego Roto bez mostków termicznych
• Najczęstsze błędy przy montażu okien dachowych Roto

Jak prawidłowo osadzić okno Roto Designo R6 w dachu

Zanim sięgniesz po wiertarkę, zmierz rozstaw krokwi. R6 producent oferuje w jedenastu rozmiarach szerokości od 54 do 134 cm, ale to, co naprawdę steruje wyborem, to odstęp między krokwiami w świetle minus 30 mm na luz montażowy. Przy standardowej osi 80 cm wychodzi więc okno o szerokości 74-78 cm. Prawidłowy wymiar decyduje o tym, czy rama nie będzie pracować na skos, gdy dach odkształci się pod śniegiem.

Po wycięciu otworu w membranie dachowej warto narysować oś symetrii ołówkiem na krokwiach. R6 wiesza się na metalowych kątownikach dostarczonych w komplecie, a te mają tolerancję około 2 cm na stronę. Zbyt luźne zawieszenie powoduje, że okno „chodzi" przy silnym wietrze i rozszczelnia się połączenie z kołnierzem. Po ustawieniu ramy dokręcasz kątowniki naprzemiennie, aby naprężenia rozkładały się symetrycznie.

Kluczowy moment to ustawienie ramy w pionie. Dolna krawędź musi wystawać 30-40 mm ponad płaszczyznę kontrłat, bo woda spływająca po folii wstępnego krycia ma trafić do rynienki kołnierza, a nie na ościeżnicę. Użyj poziomnicy na bocznej krawędzi, a nie na górnej - skos dachu i tak zaburzy odczyt. Gdy pion ucieka o więcej niż 1,5 mm na metr, nawet najlepsza pianka nie skompensuje naprężeń, które pojawią się przy pierwszym mrozie.

Kolejność prac przy osadzaniu

• Wycięcie otworu w membranie z marginesem 50 mm dookoła.
• Nacięcie i odgięcie kontrłat na długości okna plus 200 mm.
• Zawieszenie ramy na kątownikach i korekta pionu.
• Przykręcenie skrzydła próbnego, sprawdzenie szczeliny 8-12 mm dookoła.

Na koniec tej fazy skrzydło powinno zamykać się bez oporu, a uszczelka przylegać równomiernie na całym obwodzie. Jeśli gdzieś słychać szelest, rama stoi krzywo.

Kołnierz i izolacja okna dachowego Roto bez mostków termicznych

Kołnierz Roto do R6 występuje w wariantach: standardowy EDH do pokryć płaskich (dachówka, blacha płaska), EDR do pokryć profilowanych do 45 mm oraz EDS do pokryć wysokoprofilowanych do 90 mm. Każdy z nich tworzy czteropoziomowy system odprowadzania wody: rynienka nad oknem, fartuch boczny, fartuch dolny i fartuch górny. Pominięcie któregokolwiek elementu to gwarancja zacieków przy deszczu z wiatrem.

Membrana wstępnego krycia wokół okna musi być wywinięta do wewnątrz, a nie na zewnątrz. To odwrotność logiki montażu okna pionowego. Woda, która dostanie się pod pokrycie, spływa po folii i trafia na kołnierz, a nie na ocieplenie. Brak tej „odwróconej" zasady to druga najczęstsza przyczyna zawilgocenia wełny mineralnej wokół ościeżnicy.

Materiały izolacyjne i ich rola

XPS pod oknem dachowym nie jest kaprysem, lecz koniecznością fizyczną. Polistyren ekstrudowany ma λ ≈ 0,032 W/(m·K) i nie wchłania wilgoci, więc w strefie parapetu wewnętrznego tworzy barierę, której nie przebije skroplina punktu rosy. Wełna mineralna nasączona parą wodną traci nawet 60% właściwości izolacyjnych i w ciągu trzech sezonów grzewczych zaczyna „pływać" w dolnej części ościeżnicy.

Wokół ramy stosuje się kliny z wełny o lambdzie 0,035 W/(m·K), ułożone pod kątem 30 stopni do poziomu. Klin nie jest przypadkowy - odprowadza parę wodną z wnętrza na zewnątrz, jednocześnie nie tworząc pustek powietrznych, które są mostkami termicznymi. Pianka montażowa w tym miejscu to błąd: po roku traci elastyczność i zaczyna przepuszczać powietrze.

Kluczowy parametr cieplny okna Designo R6 to Uw na poziomie 1,1 W/(m²·K) dla pakietu trzyszybowego. Żeby współczynnik nie został zniweczony przez otoczenie, styk ramy z wewnętrzną płytą g-k wykańcza się taśmą paroszczelną butylową, a od strony zewnętrznej taśmą paroprzepuszczalną. Różnica w przenikaniu pary między stroną wewnętrzną a zewnętrzną to jedyny sposób, by punkt rosy nie wędrował do wnętrza murłaty.

Tabela cen dotyczy kompletu elementów metalowych bez kołnierza paroprzepuszczalnego, który kupuje się osobno. Przy montażu na dachu o nachyleniu poniżej 15 stopni R6 wymaga dodatkowego fartucha EHS, inaczej woda stojąca przy dolnej krawędzi znajdzie drogę pod pokrycie.

Kiedy nie stosować standardowego kołnierza EDH

Jeśli pokrycie ma grubość większą niż 16 mm lub jest profilowane w sposób ograniczający spływ wody (na przykład karpiówka układana w łuskę), standardowy kołnierz nie wystarczy. Woda zacznie się piętrzyć przed oknem i przy silnym wietrze wejdzie pod fartuch boczny. Podobnie przy dachach zielonych lub żwirowych potrzebny jest wariant specjalny, bo klasyczny fartuch nie ma uszczelnienia przeciwko frakcjom sypkim.

Najczęstsze błędy przy montażu okien dachowych Roto

Pierwszy błąd widać już na etapie wycinania otworu: zbyt ciasne dopasowanie do krokwi. Drewno krokwi „pracuje" sezonowo - latem wysycha i kurczy się o 2-4 mm na metr, zimą pęcznieje. Bez luzu montażowego rama zacznie napierać na krokiew i po dwóch latach pojawią się rysy na ościeżnicy. Norma budowlana dopuszcza 10-15 mm luzu po każdej stronie.

Drugi grzech to brak przewiązek w krokwiach po wycięciu otworu powyżej 1,2 m. Krokiew po wyjęciu fragmentu traci nośność, a przewiązka z drewna konstrukcyjnego C24 przywraca ciągłość rozkładu sił. Bez niej ugięcie krokwi w środku rozpiętości przenosi się na górną krawędź okna, powodując mikropęknięcia w szybie zespolonej. To uszkodzenie nie podlega gwarancji producenta.

Trzeci błąd jest wyjątkowo podstępny, bo ujawnia się dopiero zimą: brak ciągłości paroizolacji wokół ościeżnicy. Folia wewnętrzna powinna być wywinięta na ramę okna i sklejona z nią taśmą butylową, a nie zwyczajnie przyciśnięta płytą g-k. Para wodna z łazienki czy kuchni przenika wtedy bezpośrednio do wełny, a po kilku tygodniach sezonu grzewczego skrapla się i zamienia ocieplenie w mokrą masę.

Błędy w osadzaniu skrzydła

Skrzydło R6 wiesza się na zawiasach obrotowych z mechanizmem sprężynowym, który kompensuje ciężar pakietu szybowego. Przy nieprawidłowym ustawieniu ramy skrzydło nie domyka się równomiernie - najpierw zamyka się górny róg, a dolny zostaje ze szczeliną 2-3 mm. To nie wada okna, lecz efekt przekoszenia ramy podczas montażu. Korekta wymaga poluzowania kątowników i ponownego ustawienia pionu.

Inny częsty problem to zbyt mocne dokręcenie wkrętów kątowników montażowych. R6 ma ramę aluminiowo-drewnianą, a aluminium pod zbyt dużym momentem zaczyna płynąć. Po kilku tygodniach takiego dokręcenia widać na kątowniku charakterystyczne „wgłębienie", a rama traci stabilność wymiarową. Moment dokręcania nie powinien przekraczać 3,5 Nm, co odpowiada lekkiej dłoni bez przedłużki.

Czwarta pułapka dotyczy wysokości osadzenia okna. Roto w instrukcji zaleca montaż dolnej krawędzi ramy na wysokości 90-110 cm od podłogi, co odpowiada kątowi widzenia z pozycji stojącej. Gdy okno trafia wyżej, trudno z niego korzystać; gdy niżej, ogranicza ustawienie mebli pod skosem. W pomieszczeniach o wysokości powyżej 2,7 m warto obniżyć tę wartość do 80 cm, bo inaczej pod oknem powstaje „martwa" strefa.

Piąty błąd bywa bagatelizowany: pomijanie regulacji okucia po roku użytkowania. Okno dachowe po przejściu jednej zimy wymaga ponownej regulacji docisku skrzydła, ponieważ uszczelka EPDM twardnieje i zmniejsza swoją objętość o około 8%. Regulacja zajmuje pięć minut, a brak jej powoduje przeciągi przy silnym wietrze i skraplanie się wilgoci w dolnym narożniku.

Kiedy wezwać fachowca

Jeśli konstrukcja dachu ma więcej niż 15 lat, a krokwie wykazują ślady zagrzybienia albo ślady po zalewaniu, samodzielny montaż nie jest rozsądny. Wymiana okna wymaga wtedy oceny stanu membran i deskowania, a to robota dla cieśli z uprawnieniami. Podobnie w dachach z wiązarami prefabrykowanymi - wycinanie otworu bez rysunku zamiennego narusza certyfikat zakładowy wiązara i może skutkować utratą gwarancji na całą więźbę.

Montaż okna dachowego Roto Designo R6 w standardowej sytuacji (dach krokwiowy, pokrycie ceramiczne, rozstaw krokwi 80 cm) zajmuje ekipie doświadczonej około czterech godzin. Wariant z przewiązkami, wymianem fragmentu membrany i pełną obróbką cieplną wydłuża czas do sześciu godzin. Krótszy czas zwykle oznacza pominięcie któregoś z opisanych wyżej etapów.

Przy odbiorze prac sprawdź trzy rzeczy: równomierność szczeliny między skrzydłem a ramą (8-12 mm dookoła), ciągłość taśmy butylowej pod ościeżnicą wewnętrzną oraz prawidłowe wywinięcie fartucha bocznego kołnierza pod pokrycie. Te trzy punkty weryfikują 80% późniejszych problemów z wilgocią i przeciągami.

Standardowe warunki odbioru określa norma PN-EN 14351-1 dla samych okien oraz Warunki Techniczne 2024 dla montażu w przegrodzie. Izolacyjność cieplna Uw podawana przez producenta obowiązuje wyłącznie wtedy, gdy montaż spełnia wytyczne ITB z instrukcji nr 421/2006. Każde odstępstwo od tej instrukcji przenosi odpowiedzialność za parametry cieplne na wykonawcę.

Źródła danych i norm: PN-EN 14351-1 (wymagania dla okien), Warunki Techniczne 2024 (Dz.U. 2022 poz. 1225 z późn. zm.), instrukcja montażu producenta serii Designo, dokumentacja ITB nr 421/2006 dotycząca montażu okien dachowych, katalog techniczny kołnierzy Roto (sekcja „Obróbka cieplna"), oraz dane materiałowe producentów XPS i wełny mineralnej publikowane w kartach technicznych na stronach producentów.
