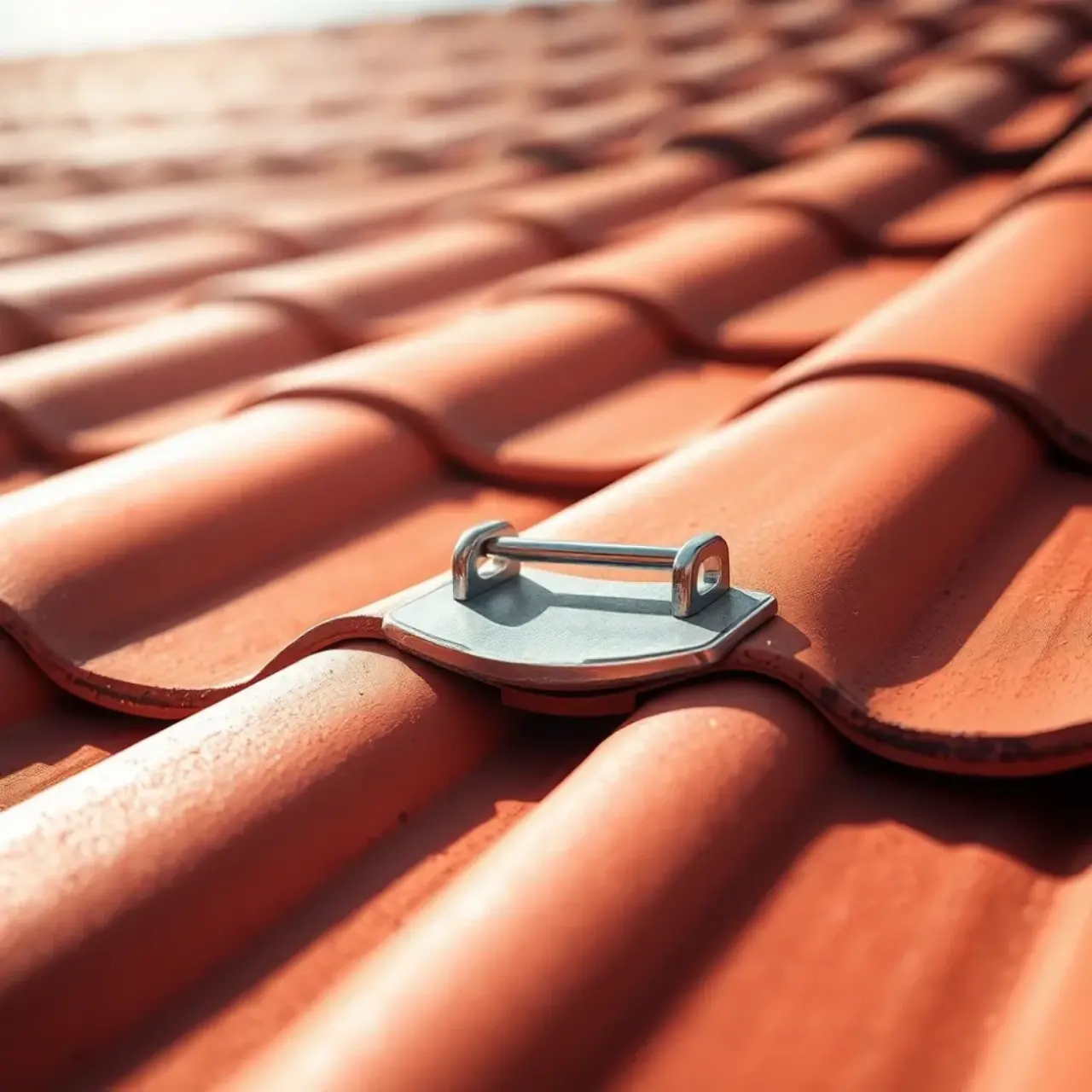

Montaż spinek do dachówki krok po kroku bez pomyłek

Masz przed sobą dach, który albo właśnie kładziesz, albo ratujesz po pierwszej zimie, i jedno pytanie nie daje spokoju: czy spinki do dachówki naprawdę są konieczne, czy to kolejny gadżet, bez którego pokrycie i tak przetrwa sezon. Krótka odpowiedź brzmi: ich montaż spinek do dachówki to nie kosztowny dodatek, lecz mechaniczne zabezpieczenie pokrycia przed ssaniem wiatru, przed osuwaniem się dachówek na połaci o nachyleniu powyżej 60° oraz przed skutkami błędów wykonawczych, które ujawniają się zwykle po trzeciej, intensywnej wichurze. Poniżej znajdziesz konkretne dane, normy i kolejność czynności, dzięki którym unikniesz poprawek, a dach przejdzie kontrolę nadzoru budowlanego bez nerwów.

• Jakie spinki do dachówki wybrać przed montażem
• Montaż spinek do dachówki ceramicznej krok po kroku
• Najczęstsze błędy przy montażu spinek do dachówki
• Spinki do dachówki a strefy wiatrowe - co warto wiedzieć

Jakie spinki do dachówki wybrać przed montażem

Dobór spinek zaczyna się od materiału pokrycia, bo spinka musi współgrać z dachówką chemicznie i wymiarowo, a nie tylko „pasować wizualnie". Na dachówce ceramicznej sprawdzają się klamry ze stali ocynkowanej ogniowo lub z miedzi, które pracują synchronicznie z ceramiką przez 30-50 lat, nie powodując korozji kontaktowej w miejscu styku.

Na dachówce cementowej lepsza bywa stal nierdzewna klasy A2 lub A4, ponieważ alkaliczny odczyn cementu przyspiesza utlenianie powłoki cynkowej. Przy blaszanych panelach modułowych typu „click" producenci często zabraniają klasycznych spinek i wymagają dedykowanych klipsów zatrzaskowych, o czym mówi etykieta CE oraz karta techniczna wyrobu.

Grubość drutu klamry ma realne znaczenie: 2,5 mm wystarcza w strefach wiatrowych I i II wg PN-EN 1991-1-4, ale przy strefie III i wysokości budynku powyżej 15 m warto przejść na 3,0 mm lub podwójny montaż spinek do dachówki na każdej skrajnej kolumnie. To nie przesada, lecz reakcja na siły ssące rzędu 1,2-1,8 kN/m², które potrafią zerwać pojedynczy rząd dachówek jednocześnie.

Podział spinek według mechaniki działania

Klamry doczołowe działają na zasadzie zaczepu o dolną felcę dachówki i przenoszą siłę pionową bezpośrednio na łatę. Ich słabą stroną bywa luz w połączeniu, gdy łata nie jest idealnie wysuszona i kurczy się w pierwszych miesiącach eksploatacji.

Klamry kątowe (boczno-czołowe) obejmują dachówkę od strony felcu i zamka, rozkładając obciążenie na dwie płaszczyzny. To rozwiązanie dominujące w dachówkach zakładkowych, takich jak Creaton Titania czy Röben Piemont, gdzie przesuwna geometria wymaga blokady zarówno przed unoszeniem, jak i przesuwem bocznym.

Klipsy wkręcane do łaty różnią się od klamer tym, że nie opierają się na sąsiedniej dachówce, lecz na wkręcie mocowanym do drewna. Stosuje się je tam, gdzie format dachówki uniemożliwia założenie klamry klasycznej, np. przy dachówkach typu „mnich-mniszka" lub przy reperacjach punktowych.

Kiedy spinki są zbędne

Na połaci o nachyleniu 22-30°, na terenie strefy wiatrowej I i przy wysokości kalenicy poniżej 8 m, dachówka zakładkowa utrzymuje się własnym ciężarem rzędu 40-55 kg/m². Wielu dekarzy rezygnuje wtedy z każdej klamry poza skrajnymi rzędami, co jest zgodne z wytycznymi producentów pokryć.

Decyzja o rezygnacji z spinek na całej połaci wymaga jednak obliczeń statycznych w projekcie budowlanym, inaczej ubezpieczyciel może odmówić wypłaty po szkodzie wiatrowej. Brak spinek nie jest więc oszczędnością, lecz konkretną decyzją techniczną popartą dokumentacją.

Montaż spinek do dachówki ceramicznej krok po kroku

Pracę zaczyna się od przeglądu łat, nie od otwierania opakowania spinek. Łata pod dachówką dociskową musi mieć przekrój minimum 40×50 mm i wilgotność poniżej 20%, bo mokre drewno skurczy się po sezonie i poluzuje każdy klips.

Rozstaw łat mierzy się od strony okapu do kalenicy z tolerancją ±3 mm, a wartość tę kontroluje się miarką laserową, nie sznurkiem traserskim, który ugina się na wietrze i fałszuje odczyt o 5-10 mm. Przy przesuwnych dachówkach typu Titania tolerancja rozstawu wynosi 380-400 mm, ale producent podaje konkretną liczbę w deklaracji właściwości użytkowych.

Montaż spinek do dachówki zaczyna się od okapu i postępuje rzędami w górę, co zapobiega nadepnięciu na już ułożone elementy. Pierwszy rząd przy okapie zawsze mocuje się klamrami doczołowymi do każdej dachówki, ponieważ to on przenosi największe siły ssące przy krawędzi dachu.

Kolejność czynności na połaci

Dachówkę unosi się lekko do góry, wsuwa klamrę od strony felcu zamkowego i opiera jej hak na łacie. Ruch musi być stanowczy, ale nie gwałtowny, bo ceramika pęka przy uderzeniu bocznym, a mikropęknięcie ujawnia się dopiero po pierwszym mrozie.

Po założeniu klamry sprawdza się przyleganie dachówki do łaty: brak światła między felcem a drewnem świadczy o prawidłowym osadzeniu. Luz rzędu 2-3 mm oznacza, że klamra jest za krótka dla danego modelu, nawet jeśli nominalnie pasuje.

Skrajne dachówki przy kominie, oknie połaciowym i koszach mocuje się podwójnie: jedną klamrą standardową i jedną wzmocnioną wkręcaną. To wymóg PN-EN 1991-1-4 dla strefy brzegowej, gdzie turbulencje potrafią potroić lokalne obciążenie wiatrem.

Narzędzia, które skracają robotę

Szczypce dekarskie z profilowanymi szczękami pozwalają zacisnąć klamrę jednym ruchem, bez ryzyka przecięcia drutu. Zwykłe kombinerki ślizgają się na ocynkowanej powierzchni i zdzierają powłokę antykorozyjną, skracając żywotność klamry o połowę.

Miarka laserowa z funkcją ciągłego pomiaru odległości przyśpiesza kontrolę rozstawu łat trzykrotnie w porównaniu z klasycznym metrem. Jej koszt rzędu 250-400 zł zwraca się przy pierwszym dachu o powierzchni 180 m².

Spinki przechowuje się w oryginalnym opakowaniu do momentu użycia, bo wilgoć z deszczu potrafi w ciągu tygodnia pokryć warstwę cynku białą rdzą, która nie wpływa na wytrzymałość, ale wygląda nieprofesjonalnie i budzi nieufność inspektora nadzoru.

Najczęstsze błędy przy montażu spinek do dachówki

Najdroższy błąd to brak spinek na dachówkach skrajnych, które inwestor traktuje jako ozdobne, zapominając, że to one odpowiadają za szczelność przy silnym wietrze bocznym. Oszczędność 15-25 zł na klamrach kończy się wymianą 2-3 m² pokrycia po pierwszej wichurze.

Drugi grzech to zbyt płytkie osadzenie klamry, gdy hak nie obejmuje łaty, lecz jedynie opiera się o jej krawędź. Pod obciążeniem klamra zsuwa się, dachówka unosi się o 4-6 mm i powstaje szczelina, którą woda przedostaje się pod połać przy deszczu z wiatrem.

Trzeci problem to mieszanie spinek ocynkowanych z nierdzewnymi na jednym dachu. Para galwaniczna w miejscu kontaktu dwóch metali o różnym potencjale elektrochemicznym przyspiesza korozję klamry słabszej, czyli ocynkowanej, która znika w ciągu 5-8 lat.

Suche błędy wykonawcze

Klamra zagięta pod kątem 90° zamiast łagodnego łuku 120° pęka przy cyklach termicznych, bo naprężenia skupiają się w ostrzu zagięcia. Każda klamra powinna być wygięta fabrycznie, a nie dociskana szczypcami na dachu.

Spinka wkręcona w łatę, której wkręt przeszedł na wylot, traci 60% nośności, ponieważ drewno pęcznieje wokół otworu i wypycha gwint. Wkręt powinien wchodzić na głębokość 2/3 grubości łaty, czyli minimum 28 mm w łacie 40 mm.

Nie wolno stosować spinek aluminiowych na dachówce z elementami stalowymi lub na łatach impregnowanych solami miedzi, bo aluminium reaguje z jonami Cu i rozpada się w ciągu kilku sezonów.

Skutki zaniedbań w liczbach

Ubędnienie klamry na 10% powierzchni połaci obniża odporność wiatrową pokrycia o 35-50%, co potwierdzają badania Instytutu Techniki Budowlanej w Warszawie. Jedna klamra przenosi średnio 0,4-0,6 kN siły ssącej, a pojedyncza dachówka o masie 4,3 kg wytwarza przy wietrze 120 km/h siłę 0,9 kN, więc matematyka nie pozostawia wątpliwości.

Koszt naprawy pokrycia po wichurze to 80-140 zł/m² przy dachówce ceramicznej, nie licząc wymiany łat i folii wstępnego krycia. Tymczasem komplet spinek na cały dach o powierzchni 200 m² kosztuje 250-600 zł, czyli mniej niż naprawa 5 m² połaci.

Spinki do dachówki a strefy wiatrowe - co warto wiedzieć

Mapa stref wiatrowych w Polsce dzieli kraj na trzy obszary z czwartym podstrefowym w obrębie strefy III, a każda z nich narzuca minimalną liczbę spinek na metr kwadratowy połaci. W strefie I, obejmującej większość Wielkopolski i Mazowsza, wystarcza 1,5 klamry/m².

W strefie II, czyli na Pomorzu, Podkarpaciu i w górach do 500 m n.p.m., wymaga się już 2,5 klamry/m². Strefa III, dominująca na Wybrzeżu, w Tatrach i Bieszczadach, wymaga 3,5 klamry/m², a lokalnie nawet 5 klamer/m² przy dachu na otwartej przestrzeni.

Wysokość budynku modyfikuje te wartości o współczynnik ekspozycji Ce, który rośnie z każdym metrem ponad terenem. Przy kalenicy na 18 m w strefie III projektant musi przyjąć Ce = 2,5, co praktycznie oznacza podwojenie liczby spinek w porównaniu z budynkiem 8-metrowym.

Kalkulacja liczby spinek na dach 200 m²

Dach dwuspadowy o powierzchni 200 m² w strefie II, przy kącie nachylenia 38° i kalenicy na 11 m, wymaga 500 spinek, czyli 2,5 klamry/m². Rozkład przestrzega zasady: 100% w pasie brzegowym (szerokość 1 m od krawędzi) i 60% w polu środkowym.

Pas brzegowy w strefie II pochłania około 35% wszystkich spinek, ponieważ to tam wiatr tworzy wiry krawędziowe o prędkości 1,4-krotnie wyższej niż w środku połaci. Oszczędzanie na spinek w pasie brzegowym to klasyczny błąd amatorów.

Normy i przepisy, które trzeba znać

PN-EN 1991-1-4 (Eurokod 1) opisuje obciążenie wiatrem i jest podstawą do obliczeń liczby spinek. Polska Norma ta wskazuje pięć kategorii terenu, od miejskiego po otwarte morze, a każda zmienia współczynnik chropowatości i wymusza korektę liczby klamer.

PN-EN 1304 reguluje wymagania dla dachówek ceramicznych i w punkcie 5.3.3 odwołuje się do konieczności mocowania mechanicznego przy nachyleniu powyżej 60° oraz przy budynkach wyższych niż trzy kondygnacje. Pominięcie tego wymogu skutkuje odmową odbioru domu przez nadzór budowlany.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, tekst jednolity), w § 124 ust. 2 nakłada obowiązek stosowania mocowań mechanicznych na dachach narażonych na silne wiatry, co w praktyce obejmuje większość inwestycji na północy i południu kraju.

Kiedy spinki nie wystarczą

Przy dachówkach o masie powyżej 6 kg/szt. i połaci powyżej 35° same spinki nie zatrzymają osuwiska, bo siła grawitacji przewyższa nośność klamry. W takim wypadku konieczne stają się dodatkowe łapki przeciwśniegowe lub kratki, które rozkładają obciążenie na kilka rzędów.

Na dachu o kącie nachylenia powyżej 55° spinki klamrowe bywają zastępowane wkrętami dekarskimi przez felcę dachówki, ponieważ siła ścinająca wzdłuż połaci rośnie wykładniczo i tradycyjna klamra wyrywa się z łaty. To rozwiązanie droższe o 40-60%, ale konieczne przy dachach mansardowych i wieżowych.

W strefie III na budynku powyżej 20 m wysokości zaleca się wykonanie obliczeń numerycznych w programie MES (metoda elementów skończonych), bo uproszczone wzory Eurokodu nie uwzględniają lokalnych wirów aerodynamicznych, które potrafią potroic obciążenie w narożnikach kalenicy.

Kontrola poprawności montażu

Po ułożeniu każdego rzędu sprawdza się równomierność szczelin między dachówkami, odchylenie od poziomu nie powinno przekraczać 2 mm na metr. Każde odchylenie to sygnał, że klamra jest źle osadzona lub łata ma inny rozstaw.

Odbiór kominiarski i odbiór końcowy dachu wymagają wpisu do dziennika budowy o liczbie użytych spinek i ich rozmieszczeniu. Brak takiego wpisu komplikuje procedurę ubezpieczeniową i może opóźnić wypłatę odszkodowania po szkodzie.

Inspektor nadzoru inwestorskiego sprawdza losowo 10-15 spinek w każdym sektorze połaci, podważając je lekkim ruchem pionowym. Klamra osadzona prawidłowo nie daje się wyciągnąć bez użycia narzędzia; klamra luźna zdradza błąd montażowy.

Dach z prawidłowo osadzonymi spinkami pracuje cicho podczas wichury, nie słychać szurania ani stukania. Każdy metaliczny odgłos z połaci to sygnał, że część klamer wymaga korekty lub wymiany, zanim wiatr zrobi to sam.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1 - oddziaływanie wiatru), PN-EN 1304 (dachówki ceramiczne), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065), raporty Instytutu Techniki Budowlanej w Warszawie dotyczące mocowania pokryć dachowych, katalogi techniczne producentów dachówek ceramicznych i cementowych (dostępne na stronach producentów), mapy stref wiatrowych i śniegowych Instytutu Meteorologii i Gospodarki Wodnej - Państwowego Instytutu Badawczego (imgw.pl).
