Rolety podtynkowe wymiary jak dobrać idealnie do okna?

Skrzynka rolety podtynkowej - rozmiary 140, 168, 183, 209 mm

Rozmiar skrzynki to pierwsza decyzja, którą podejmuje się jeszcze na etapie projektu domu. Od niej zależy głębokość nadproża, ilość ciepłego powietrza w komorze oraz estetyka elewacji. Skrzynka rolety podtynkowej zawija się bowiem w nadprożu, a jedynym widocznym elementem zostaje wąska klapa rewizyjna od zewnątrz.

• Skrzynka rolety podtynkowej - rozmiary 140, 168, 183, 209 mm
• Profile pancerza PA39 i PA43 - różnice w wymiarach i wadze
• Montaż rolet podtynkowych w nadprożu - minimalne wymiary wnęki
• Roleta podtynkowa na wymiar vs natynkowa - tabela porównawcza

Standardowa oferta rynkowa obejmuje cztery wysokości skrzynek: 140 mm, 168 mm, 183 mm oraz 209 mm. Wersja 140 mm sprawdza się przy oknach o wysokości do około 1600 mm, ponieważ mieści mniejszy pancerz. Skrzynka 168 mm jest najczęściej wybierana w domach jednorodzinnych, bo obsłuży pancerz do 2400 mm wysokości. Modele 183 mm i 209 mm przeznaczone są do przeszkleń tarasowych oraz okien sięgających podłogi.

Wysokość skrzynki rośnie proporcjonalnie do średnicy wałka, na który nawija się profil. Przy pancerzu PA43 o powierzchni powyżej 6 m² średnica wałka przekracza 60 mm, co wymusza skrzynkę 209 mm. Mniejsza średnica wałka przy lżejszym profilu PA39 pozwala pozostać przy skrzynce 168 mm, nawet jeśli okno ma 2200 mm wysokości.

Głębokość skrzynki rzadko przekracza 250 mm, ale to właśnie ten wymiar decyduje o grubości nadproża. W domach pasywnych, gdzie wymagana jest warstwa izolacji termicznej nawet 300 mm, skrzynka 209 mm może wymagać dodatkowego frezowania. Dlatego tak ważne jest ustalenie wymiarów skrzynki jeszcze przed wylaniem wieńca.

Dobranie zbyt małej skrzynki skutkuje nienawinięciem całego pancerza i blokowaniem rolety. Średnica zwiniętego pancerza rośnie geometrycznie, nie liniowo - każdy dodatkowy zwój zajmuje więcej miejsca niż poprzedni.

Klapa rewizyjna stanowi integralną część skrzynki i występuje w tej samej palecie kolorów co prowadnice. Od zewnątrz ma zazwyczaj 60-80 mm wysokości, co pozwala na wyjęcie pancerza bez demontażu okna. Dostęp serwisowy od strony elewacji eliminuje konieczność ingerencji w pomieszczenie, co ma znaczenie przy dużych przeszkleniach salonowych.

Kiedy wybrać konkretny rozmiar skrzynki

• 140 mm: okna łazienkowe, małe otwory do 1000 mm wysokości
• 168 mm: standardowe okna sypialniane i pokojowe do 2200 mm
• 183 mm: duże okna salonowe i kuchnie do 2600 mm
• 209 mm: przeszklenia tarasowe, okna powyżej 2600 mm wysokości

Profile pancerza PA39 i PA43 - różnice w wymiarach i wadze

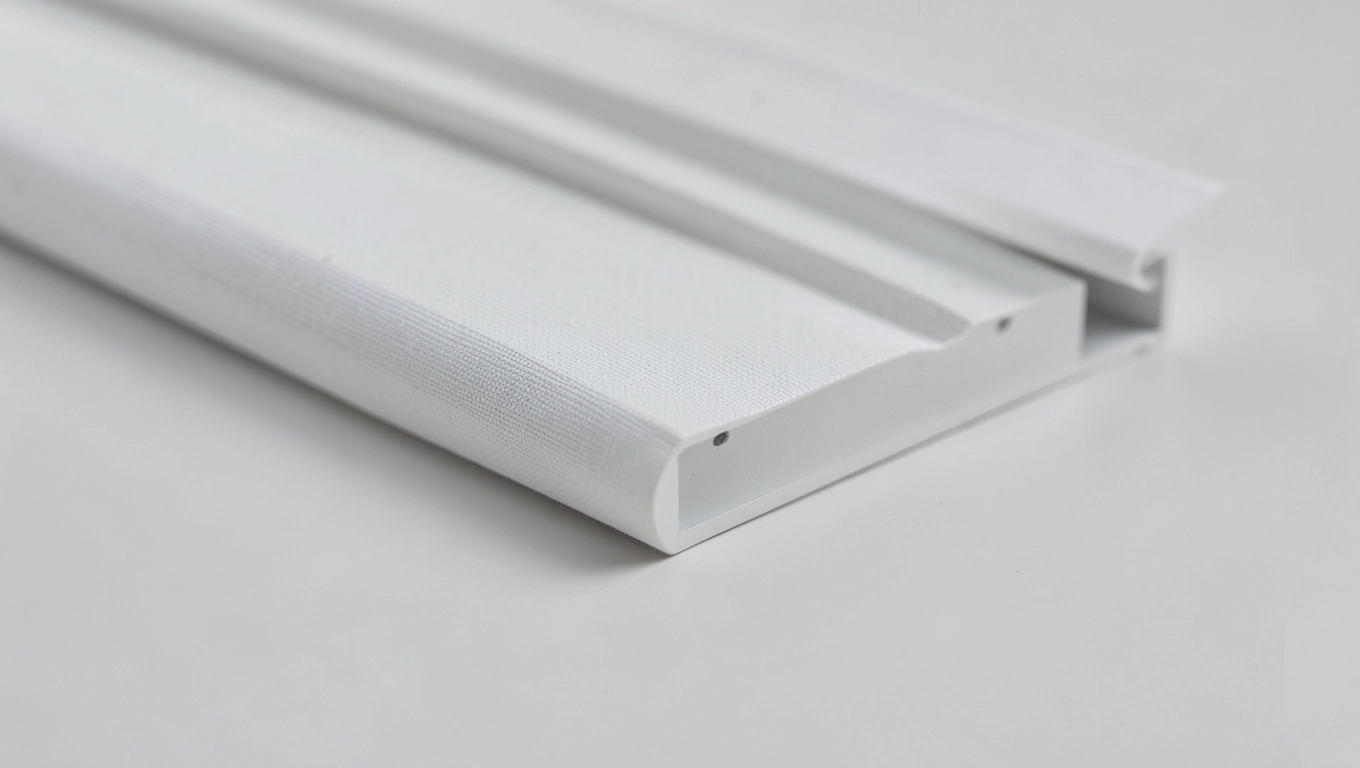

Pancerz to seria połączonych profili aluminiowych, które opadają w prowadnicach i tworzą zasłonę okna. Dwa najpopularniejsze warianty na polskim rynku to PA39 o wysokości 39 mm oraz PA43 o wysokości 43 mm. Różnica czterech milimetrów wydaje się kosmetyczna, ale w praktyce zmienia parametry cieplne, akustyczne i wytrzymałościowe całej rolety podtynkowej.

Profil PA39 ma grubość 9 mm i masę 2,8 kg/m². Jego rdzeń stanowi pianka poliuretanowa bezfreonowa o gęstości około 80 kg/m³, która pełni podwójną funkcję: usztywnia aluminium i tłumi drgania. Pianka PUR zamknięta w komorze profilu nie przepuszcza powietrza, dzięki czemu roleta nie „klapie" na wietrze i nie generuje mostków akustycznych.

Profil PA43 jest nieco cieńszy (8,8 mm), ale cięższy w przeliczeniu na metr kwadratowy? Nie, wręcz przeciwnie - waży 2,6 kg/m², bo zastosowano cieńszą blachę aluminiową i więcej komór powietrznych. Mniejsza masa ułatwia montaż i odciąża napęd, a zarazem poprawia izolacyjność cieplną dzięki dodatkowym przegrodom wewnętrznym.

PA43 wygrywa przy dużych przeszkleniach, bo zmieści 9 m² pancerza na jednym wałku. To oznacza jedno połączenie zamiast dwóch, mniejsze ryzyko nierównomiernego nawijania i krótszy czas zwijania. Przy powierzchni do 6 m² oba profile są równoważne, ale PA39 bywa tańszy o 15-20%.

Powłoka lakiernicza PU/PA na profilach PA39 i PA43 wytrzymuje około 500 godzin w komorze solnej, co potwierdza klasa odporności korozyjnej C3 wg PN-EN ISO 12944. W praktyce oznacza to bezproblemową pracę nad morzem oraz w miastach o podwyższonym zanieczyszczeniu powietrza.

Przy oknach o powierzchni powyżej 6 m² wybierz PA43. Przy mniejszych oknach PA39 daje identyczny efekt wizualny przy niższej cenie zakupu.

Montaż rolet podtynkowych w nadprożu - minimalne wymiary wnęki

Roleta podtynkowa wymaga przygotowania wnęki w nadprożu jeszcze na etapie murowania ścian. Minimalne wymiary otworu wynikają z trzech składowych: wysokości skrzynki, grubości izolacji termicznej oraz marginesu na prowadnice. Pominięcie któregokolwiek z tych elementów skutkuje koniecznością kucia lub rezygnacji z rolety.

Standardowa skrzynka 168 mm wymaga nadproża o wysokości co najmniej 200 mm, żeby zmieścić 30 mm warstwę wełny mineralnej od góry. Skrzynka 209 mm potrzebuje już 240 mm, a przy domach pasywnych z 300 mm izolacji - nawet 280 mm. Warto więc sprawdzić wysokość nadproża w dokumentacji projektowej przed złożeniem zamówienia.

Głębokość wnęki to drugi krytyczny wymiar. Skrzynka ma 250 mm głębokości, ale prowadnice zabierają kolejne 53 mm po każdej stronie. Przy oknie o grubości 70 mm i 50 mm ociepleniu elewacji prowadnice chowają się w murze, ale w ścianie trójwarstwowej mogą wymagać dodatkowego frezowania.

Checklista przed zamówieniem rolety podtynkowej

• Wysokość i szerokość otworu okiennego w świetle muru
• Wysokość nadproża (minimum 200 mm dla skrzynki 168)
• Grubość ocieplenia elewacji (wpływa na długość prowadnic)
• Dostęp do zasilania 230 V w nadprożu (dla napędu elektrycznego)
• Typ sterowania (taśma, przewód, radio, smartfon)
• Kolor profilu, prowadnic i klapy rewizyjnej

Montaż rolet podtynkowych w nadprożu w już istniejącym budynku jest możliwy, ale wymaga przebudowy nadproża i ponownego wykonania elewacji. Koszt takiej operacji często przekracza cenę samej rolety, dlatego inwestorzy remontujący dom bez przygotowanych wnęk wybierają rozwiązania natynkowe lub elewacyjne.

Nie da się zamontować rolety podtynkowej w nadprożu bez kucia, jeśli wnęka nie została przewidziana w projekcie. Żadne adaptery ani listwy montażowe nie zastąpią prawidłowo wykonanego nadproża z izolacją.

Elementy rolety podtynkowej nie ingerują w konstrukcję okna. Skrzynka wisi w nadprożu, prowadnice mocowane są do ościeży, a pancerz porusza się wzdłuż ramy. Dzięki temu bilans energetyczny okna pozostaje niezmieniony, a współczynnik Uw przeszklenia nie ulega pogorszeniu. To zasadnicza różnica wobec rolet natynkowych, których obudowa czasem nachodzi na szybę i tworzy mostek termiczny.

Roleta podtynkowa na wymiar vs natynkowa - tabela porównawcza

Wybór między roletą podtynkową a natynkową to decyzja, która wpływa na koszt inwestycji, estetykę elewacji i późniejszy serwis. Roleta podtynkowa na wymiar kosztuje więcej przy zakupie, ale oszczędza na ogrzewaniu i nie wymaga konserwacji widocznych elementów. Roleta natynkowa jest tańsza i łatwiejsza w montażu, lecz zmienia wygląd budynku.

Oszczędność energii przy roletach podtynkowych wynika z dwóch mechanizmów. Po pierwsze, zamknięty pancerz tworzy dodatkową warstwę powietrza między szybą a profilem, co zmniejsza straty ciepła przez promieniowanie. Po drugie, pianka PUR w profilach PA39 i PA43 tłumi przepływ konwekcyjny, więc w nocy roleta działa jak dodatkowa izolacja okna.

Dla domu o powierzchni 120 m² z ośmioma oknami roletowymi roczne oszczędności na ogrzewaniu sięgają 6-9% wartości rachunków. Przy obecnym koszcie gazu ziemnego (ok. 0,35 PLN/kWh) daje to kwotę 600-900 PLN rocznie. Zwrot z dodatkowej inwestycji następuje zatem po 8-12 latach, co jest typowe dla rozwiązań energooszczędnych.

Roleta natynkowa wygrywa w scenariuszach remontowych, gdzie kucie nadproża jest niemożliwe lub zbyt kosztowne. Sprawdza się też w budynkach z oknami w nietypowych otworach, gdzie skrzynka podtynkowa nie zmieściłaby się bez przebudowy. W nowych domach jednorodzinnych i pasywnych roleta podtynkowa pozostaje jednak standardem.

Sterowanie roletą podtynkową - cztery opcje

Napęd radiowy Inel wykrywa przeszkody dzięki pomiarowi prądu silnika. Gdy pancerz napotka liść, gałąź lub oblodzenie, natychmiast zatrzymuje się i cofa. Mechanizm ten chroni profil przed odkształceniem i wydłuża żywotność rolety nawet o 40%. Somfy OXIMO io oferuje podobne zabezpieczenia, ale dodaje komunikację zwrotną - aplikacja potwierdza każde zamknięcie.

Przy oknach powyżej 2000 mm szerokości wybierz napęd radiowy z czujnikiem przeszkód. Ręczne zwijanie taśmą przy takiej powierzchni pancerza wymaga siły, która po kilku latach odciska się na nadgarstku.

Izolacja akustyczna pianki PUR

Pianka poliuretanowa o gęstości 80 kg/m³ tłumi dźwięki w zakresie 250-2000 Hz, czyli tam, gdzie mieści się większość hałasów miejskich. Pomiar laboratoryjny wykazuje poprawę izolacyjności akustycznej okna o 4-7 dB przy opuszczonej rolecie. W praktyce oznacza to wyraźnie cichsze wnętrze przy otwartej ulicy lub torach kolejowych w odległości 50-100 m.

Kiedy NIE wybrać rolety podtynkowej

Roleta podtynkowa nie sprawdzi się w kilku konkretnych sytuacjach. Pierwsza to remont starego domu bez przygotowanych nadproży - koszt przebudowy przewyższa korzyści. Druga to budynki z oknami w łukach lub nietypowych kształtach, gdzie prowadnica musi być zakrzywiona. Trzecia to obiekty zabytkowe, gdzie ingerencja w nadproże wymaga zgody konserwatora i nie zawsze jest dopuszczalna.

Kolorystyka i wykończenie

Paleta kolorów obejmuje pełen zakres RAL oraz okleinopodobne wzory Renolit imitujące drewno. Lakierowanie proszkowe wg normy Qualicoat gwarantuje trwałość powłoki na ekstrudowanych elementach, a lakier PU/PA sprawdza się na profilach pancerza. Dzięki temu roleta podtynkowa dopasowuje się do każdej elewacji - od białego tynku po antracytową blachę na rąbek.

Gwarancja i serwis

Standardowa gwarancja na rolety podtynkowe wynosi do 5 lat zgodnie z regulaminem producenta. Obejmuje mechanizm napędu, profile pancerza oraz powłokę lakierniczą. Serwis odbywa się od zewnątrz przez klapę rewizyjną, więc domownicy nie muszą zwalniać pomieszczenia na czas naprawy.

Zawartość zestawu

• Roleta z pancerzem zwiniętym na wałku (zabezpieczona folią stretch)
• Dwie prowadnice aluminiowe 53 mm lub 68 mm
• Skrzynka z klapą rewizyjną w wybranym kolorze
• Akcesoria: piloty, wyłączniki, zaślepki, kotwy montażowe
• Dokumentacja: instrukcja montażu, karta gwarancyjna, dowód zakupu

Przed podpisaniem umowy sprawdź, czy oferta obejmuje transport na budowę. Roleta o wymiarach 3000×2500 mm waży około 25 kg i wymaga wózka widłowego lub dźwigu.

Roleta podtynkowa z moskitierą to rozszerzenie podstawowego zestawu o siatkę owadzą zintegrowaną z prowadnicą. Moskitiera chowa się w osobnej skrzynce nad roletą lub w tej samej, co pozwala na wentylację pomieszczenia bez otwierania okna. Przy wyborze warto sprawdzić, czy producent oferuje taką opcję, bo nie wszystkie systemy ją przewidują.

Montaż rolet podtynkowych w nadprożu wymaga precyzji co do milimetra. Tolerancja wymiarów wnęki wynosi ±5 mm, przy czym odchyłka dodatnia (za duża wnęka) jest łatwiejsza do skorygowania niż ujemna. Dlatego zamówienie składa się po wymurowaniu ścian i wykonaniu nadproża, ale przed ociepleniem elewacji.

Zaplanuj roletę podtynkową na etapie projektu. Wpisz wymiary skrzynki i prowadnic do dokumentacji budowlanej, uzgodnij je z kierownikiem budowy i architektem. Decyzja podjęta po tynkowaniu oznacza kucie, gruz i opóźnienia. Koszt poprawki sięga wtedy 40-60% wartości całego zestawu, a efekt wizualny nigdy nie dorówna temu, co daje prawidłowy montaż od pierwszego dnia.

Dane techniczne i parametry profili PA39 oraz PA43 zgodne są z normą PN-EN 1991-1-4 dotyczącą obciążeń wiatrem oraz z klasyfikacją Qualicoat dla powłok proszkowych. Szczegółowe wymiary skrzynek i prowadnic dostępne są w kartach technicznych producentów systemów aluminiowych, między innymi Aluprof. Informacje o napędach Somfy i Inel pochodzą z dokumentacji producentów tych marek.
