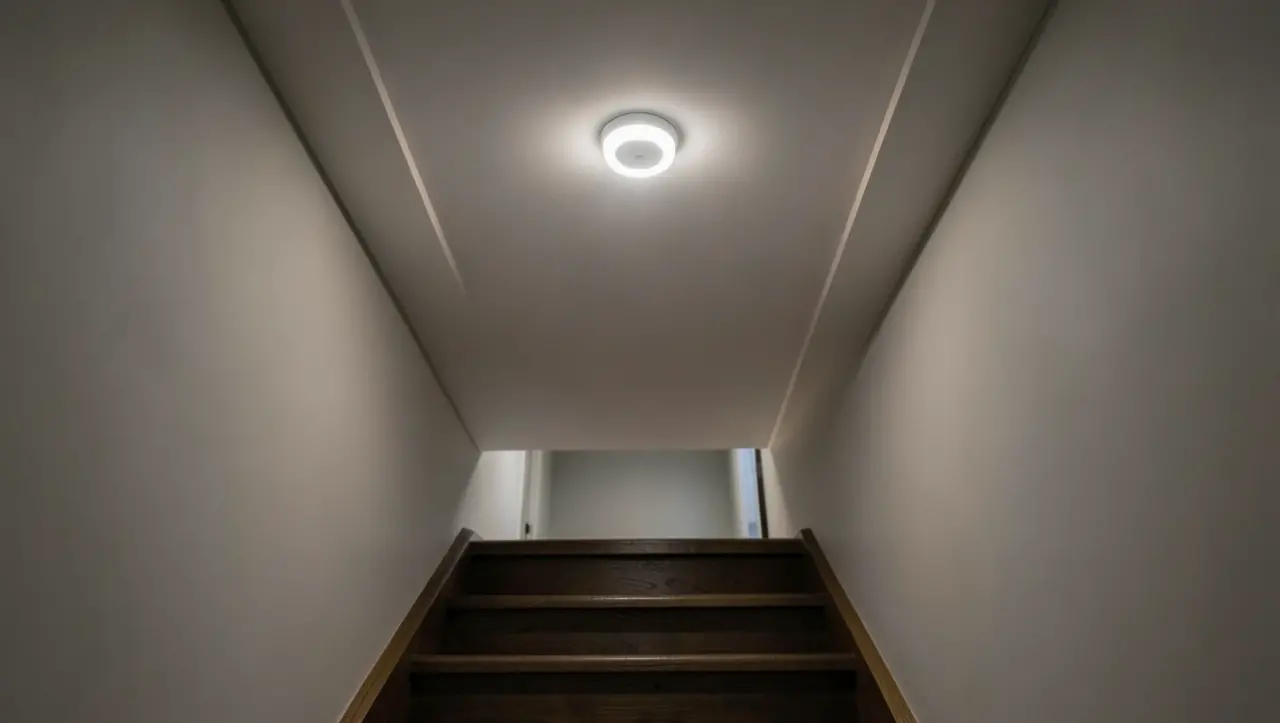

Plafon na klatkę schodową z czujnikiem ruchu jaki wybrać i zamontować?

Wybór plafonu na klatkę schodową z czujnikiem ruchu to pozornie proste zadanie, które w praktyce potrafi spędzać sen z powiek zarówno zarządcom wspólnot, jak i właścicielom mieszkań remontującym własny kawałek klatki. Prawdziwy problem zaczyna się w momencie, gdy trzeba pogodzić trzy sprzeczne wymagania: normatywne natężenie światła, energooszczędność i odporność oprawy na trudy codziennego użytkowania. Poniżej znajdziesz konkretne dane techniczne, porównanie pięciu typów plafonów oraz praktyczną checklistę, która pozwoli uniknąć kosztownych błędów montażowych.

• Plafon LED z czujnikiem ruchu do klatki schodowej - rodzaje i porównanie czujników
• Oprawa LED z czujnikiem ruchu na schody - normy natężenia i strefy oświetlenia
• Montaż plafonu z czujnikiem ruchu na klatce schodowej - najczęstsze błędy i dobre praktyki
• Energooszczędność i zwrot z inwestycji
• Sterowanie i integracja z systemami inteligentnego budynku
• Dobór plafonu - checklista inwestora
• Inspiracje dekoracyjne i dodatkowe efekty świetlne
• Krótkie odpowiedzi na najczęściej zadawane pytania

Plafon LED z czujnikiem ruchu do klatki schodowej - rodzaje i porównanie czujników

Sercem każdego nowoczesnego plafonu LED z czujnikiem ruchu do klatki schodowej jest detektor, który decyduje o tym, kiedy i jak mocno zaświeci oprawa. Od jego typu zależy nie tylko komfort użytkowników, ale też realne oszczędności na rachunkach za prąd oraz liczba fałszywych załączeń generowanych przez przeciągi czy przypadkowe ruchy w korytarzu.

Najpopularniejsze rozwiązanie stanowi czujnik PIR (pasywna podczerwień), reagujący na zmianę promieniowania cieplnego w polu widzenia. Działa niezawodnie przy temperaturze otoczenia zbliżonej do ludzkiego ciała, czyli około 36-37°C, lecz traci skuteczność, gdy w klatce panuje upał powyżej 30°C albo gdy czujnik zostanie skierowany w stronę kaloryfera. Zasięg typowego detektora PIR oscyluje między 6 a 12 metrów przy kącie detekcji 120-360°.

Alternatywą jest czujnik mikrofalowy, emitujący fale o częstotliwości 5,8 GHz i analizujący odbicia od poruszających się obiektów. Przenika przez cienkie ścianki działowe, płyty kartonowo-gipsowe, a nawet drewniane drzwi, co bywa zaletą w wąskich klatkach, ale też wadą - potrafi włączać światło, gdy ktoś przechodzi korytarzem za ścianą. Czułość reguluje się potencjometrem w zakresie 2-10 metrów, a promień detekcji sięga nawet 360° przy montażu sufitowym.

Trzecia kategoria to plafony z podtrzymaniem (standby), świecące na 10-20% mocy przez całą dobę i rozjaśniające się do 100% po wykryciu ruchu. Rozwiązanie eliminuje efekt „cmentarnej ciemności" między załączeniami i poprawia bezpieczeństwo, choć pobór energii w trybie czuwania wynosi zwykle 1,5-3 W na oprawę. Wspólnoty zarządzające pięciopiętrowymi blokami coraz częściej wybierają właśnie ten wariant, bo obniża liczbę skarg lokatorów na zbyt późne zapalanie się światła.

Czwartą grupę tworzą oprawy z regulacją natężenia oraz zmierzchowym czujnikiem, które nie reagują w dzień, gdy klatkę zalewa światło dzienne. Piątą - plafony bez czujnika, sterowane klasycznym przekaźnikiem czasowym lub wyłącznikiem schodowym, stosowane tam, gdzie instalacja jest już gotowa i nikt nie chce kuć ścian.

Tabela porównawcza pięciu typów plafonów

Kiedy NIE stosować konkretnego rozwiązania

• Czujnik PIR sprawdza się słabo przy drzwiach wejściowych do klatki w słoneczne dni, bo kontrast temperaturowy między osobą a nagrzaną posadzką bywa minimalny.
• Czujnik mikrofalowy nie powinien trafiać w pobliże rozdzielni elektrycznych ani dużych powierzchni metalowych, które odbijają fale i wywołują puste załączenia.
• Plafon z podtrzymaniem 20% w budynku z 40 oprawami oznacza stały pobór 60-120 W mimo braku ruchu.

Oprawa LED z czujnikiem ruchu na schody - normy natężenia i strefy oświetlenia

Europejska norma PN-EN 12464-1:2022 reguluje natężenie oświetlenia w budynkach użyteczności publicznej i mieszkaniowej wielorodzinnej. Dla klatek schodowych w strefach komunikacji ogólnej wymaga średnio 100 lx przy równomierności oświetlenia nie mniejszej niż 0,40. Równomierność to stosunek natężenia minimalnego do średniego na danej powierzchni - im wyższy, tym mniej „ciemnych plam" między oprawami.

Klatka schodowa nie jest jednak jednolitą przestrzenią, dlatego projektanci dzielą ją na cztery strefy funkcjonalne: stopnie schodowe, podesty pośrednie, przedsionek windy oraz strefę bezpośrednio przed drzwiami wejściowymi do mieszkań. Każda z nich wymaga nieco innego podejścia.

Tabela wymagań dla poszczególnych stref

Barwa światła wpływa na samopoczucie bardziej, niż się wydaje. Temperatura 4000 K pobudza, pomaga w szybkim rozpoznawaniu konturów i ułatwia poruszanie się po schodach osobom starszym. Cieplejsza, 3000 K, działa uspokajająco i lepiej sprawdza się przy drzwiach mieszkań, gdzie zbyt zimne światło może drażnić po całym dniu pracy. Różnica w lumenach przy identycznej mocy bywa niewielka, ale komfort psychiczny - wyraźny.

Kolejnym kryterium jest wskaźnik oddawania barw CRI (Ra), określający, jak naturalnie wyglądają kolory w danym świetle. Norma wymaga CRI ≥ 80 dla stref komunikacji, choć w praktyce producenci plafonów LED oferują moduły Ra 80-85. Wyższy wskaźnik (Ra 90+) poprawia rozpoznawalność kolorów, ale obniża sprawność świetlną o 10-15%, więc trzeba dobrać odpowiednio wyższą moc oprawy.

Obliczanie liczby lumenów na metr kwadratowy

Wzór jest prosty: potrzebne lumeny = natężenie (lx) × powierzchnia (m²) × współczynnik zapasu. Współczynnik 1,25-1,50 uwzględnia spadek strumienia świetlnego po 50 000 godzin pracy oraz straty na zabrudzonych kloszach. Dla podestu o wymiarach 3 × 4 m i wymogu 100 lx: 100 × 12 × 1,4 = 1680 lm na całą strefę. Jedna oprawa 18 W o skuteczności 110 lm/W daje 1980 lm, co w zupełności wystarcza.

Montaż plafonu z czujnikiem ruchu na klatce schodowej - najczęstsze błędy i dobre praktyki

Najczęstszym błędem przy montażu plafonu z czujnikiem ruchu na klatce schodowej jest wybór oprawy o zbyt niskim stopniu ochrony IP. Klatka schodowa, choć zadaszona, bywa narażona na wilgoć z suszących się ubrań, pary z okolic windy oraz kurz z klatki. Minimalne IP44 chroni przed bryzgami wody z dowolnego kierunku, a IK08 gwarantuje odporność na uderzenia o energii 5 J, czyli mniej więcej rzucony klucz z odległości 20 cm.

Drugim grzechem jest umieszczanie czujnika PIR bezpośrednio nad kaloryferem lub w linii okna wychodzącego na południe. Kaloryfer emituje promieniowanie podczerwone o zmiennej intensywności w miarę rozgrzewania się, co czujnik interpretuje jako ruch. Słońce wpadające przez okno potrafi „oślepić" detektor i wywoływać załączenia o północy, gdy temperatura klatki spada. Bezpieczna odległość od źródeł ciepła i bezpośredniego nasłonecznienia wynosi minimum 1,5 m.

Checklista montażowa

• Sprawdź, czy oprawa ma deklarację zgodności CE oraz raport z badań fotometrycznych.
• Upewnij się, że napięcie zasilania (230 V AC lub 24 V DC) odpowiada instalacji budynku.
• Zachowaj odległość 1,5 m od kaloryferów, rur ciepłej wody i okien południowych.
• Ustaw kąt detekcji czujnika wzdłuż kierunku ruchu, nie w poprzek.
• Zapewnij strefę detekcji pokrywającą co najmniej jeden stopień przed i jeden za osobą wchodzącą.
• Przetestuj czas podtrzymania (zwykle 30-90 s) i czułość w warunkach rzeczywistych po zmroku.

Błędy, których lepiej unikać

• Montaż czujnika na wysokości poniżej 2,0 m - osoba wchodząca wchodzi w martwe pole detekcji.
• Brak mostka neutralnego w puszcze instalacyjnej - czujnik wymaga fazy i neutralnego do prawidłowej pracy.
• Ustawienie zbyt krótkiego czasu podtrzymania (poniżej 20 s) - osoba wchodząca schodami na piętro wyżej trafia w ciemność.
• Łączenie opraw z czujnikiem i bez czujnika w jeden obwód bez przekaźnika - skutkuje brakiem synchronizacji.

W blokach z 5 piętrami i jedną klatką optymalnie działają dwa warianty: plafon z podtrzymaniem 15% na każdym podeście oraz dodatkowy plafon z czujnikiem mikrofalowym przed windą, gdzie natężenie 200 lx wymaga szybkiego rozjaśnienia po otwarciu drzwi.

Nigdy nie instaluj plafonu z czujnikiem PIR bezpośrednio nad drzwiami windy. Ruch tłoka windy generuje drgania, które czujnik interpretuje jako zmianę temperatury i wywołuje fałszywe załączenia, skracając żywotność modułu LED.

Energooszczędność i zwrot z inwestycji

Wymiana tradycyjnych plafonów z żarówkami 60 W na oprawy LED z czujnikiem ruchu o mocy 12-18 W obniża zużycie energii o 70-80%. Przy cenie energii 0,85 PLN/kWh i średnim czasie świecenia 8 godzin dziennie w budynku z 12 oprawami, roczny koszt eksploatacji spada z około 2100 PLN do 480 PLN. Różnica 1620 PLN pokrywa koszt wymiany (12 × 280 PLN = 3360 PLN) w ciągu 26 miesięcy, czyli niespełna 2,5 roku, przy żywotności modułu LED wynoszącej 50 000 godzin, czyli ponad 17 lat pracy.

Żywotność 50 000 h oznacza średnio 17 lat przy 8 h pracy dziennie, ale w praktyce tryb czuwania z czujnikiem wydłuża ten czas do 20-22 lat, bo oprawa świeci pełną mocą tylko przez kilka minut dziennie. Wspólnoty spółdzielcze coraz częściej wpisują taką modernizację do planów remontowych jako jedną z niewielu inwestycji o realnym, policzalnym zwrocie.

Sterowanie i integracja z systemami inteligentnego budynku

Najprostszy schemat sterowania obejmuje przekaźnik czasowy ustawiony na stałe godziny pracy oraz czujnik ruchu załączający światło tylko po zmroku. Wspólnoty z większym budżetem sięgają po protokół DALI (Digital Addressable Lighting Interface), pozwalający na indywidualne adresowanie każdej oprawy, zdalną diagnostykę oraz ściemnianie w zależności od pory dnia.

Systemy KNX idą jeszcze dalej, integrując oświetlenie z windą, domofonem i systemem przeciwpożarowym. Czujnik ruchu w klatce może wtedy uruchomić scenariusz ewakuacyjny, podnosząc natężenie do 300 lx i otwierając blokady drzwi. Tego typu rozwiązania spotyka się w nowych apartamentowcach klasy premium oraz w budynkach po kompleksowej termomodernizacji.

W starszych blokach z lat 70. i 80. najrozsądniejszym rozwiązaniem pozostaje klasyczny plafon z czujnikiem PIR i opcjonalnym podtrzymaniem, zasilany bezpośrednio z 230 V. Modernizacja instalacji pod DALI wymaga wymiany okablowania na dwużyłowe z ekranem, co w praktyce oznacza kucie ścian.

Dobór plafonu - checklista inwestora

• Napięcie zasilania 230 V AC (standard) lub 24 V DC (obiekty z transformatorem).
• Stopień ochrony minimum IP44 dla klatki, IP54 przy wejściu do budynku.
• Odporność mechaniczna IK08 lub wyższa.
• Moc modułu LED 12-18 W przy skuteczności świetlnej ≥ 110 lm/W.
• Strumień świetlny dopasowany do strefy (100-200 lx).
• Wskaźnik oddawania barw CRI ≥ 80.
• Barwa światła 4000 K (neutralna) lub 3000 K (ciepła) zależnie od strefy.
• Czujnik PIR z regulacją czułości i czasu podtrzymania 30-90 s.
• Klosz mleczny z poliwęglanu odpornego na UV.
• Gwarancja producenta minimum 3 lata na moduł LED i 2 lata na czujnik.
• Możliwość pracy w temperaturze -20°C do +40°C.
• Deklaracja zgodności CE i raport fotometryczny do wglądu.

Inspiracje dekoracyjne i dodatkowe efekty świetlne

Nowoczesne klatki schodowe coraz częściej łączą funkcję użytkową z delikatną dekoracją. Taśmy COB (Chip on Board) wpuszczane w podstopnice schodowe dają efekt pływających stopni, o ile zastosuje się taśmy o IP67 i zasilacze umieszczone w wentylowanych puszkach. Strumień z taśmy COB powinien wynosić 200-400 lm na metr bieżący, co przekłada się na około 30-50 lx na powierzchni stopnia - wystarczająco, by dostrzec krawędź, ale nie oślepiać oczu.

Kinkiety LED przy drzwiach mieszkań tworzą przytulną strefę wejściową i sygnalizują sąsiadom, że lokator jest w domu. Sprawdzają się modele z czujnikiem zmierzchowym, świecące wyłącznie po zachodzie słońca, o mocy 6-8 W i kącie świecenia 120°. Montaż na wysokości 1,8-2,2 m zapewnia równomierne oświetlenie posadzki bez olśnienia.

Unikaj łączenia barwy 3000 K w kinkietach z barwą 4000 K w plafonach. Mieszanie dwóch temperatur w jednej klatce wprowadza wizualny chaos i obniża poczucie spójności. Wybierz jedną temperaturę dla całej klatki, najlepiej 4000 K jako bezpieczny kompromis.

Krótkie odpowiedzi na najczęściej zadawane pytania

Czujnik PIR reaguje na zmianę promieniowania podczerwonego, a mikrofalowy wysyła fale 5,8 GHz i analizuje odbicia. PIR lepiej sprawdza się w typowych klatkach, mikrofalowy tam, gdzie potrzebna jest detekcja przez cienkie przegrody. Oba typy pobierają około 0,5-1 W w trybie czuwania, co przy 12 oprawach daje 6-12 W, czyli koszt kilkunastu złotych rocznie.

Migotanie plafonu LED wynika najczęściej z zasilacza niskiej jakości albo zbyt słabego napięcia w instalacji. Nowoczesne oprawy z zasilaczem typu driver constant current eliminują ten problem, ale warto sprawdzić, czy napięcie w klatce nie spada poniżej 210 V przy pełnym obciążeniu. Dobry plafon powinien mieć wbudowany filtr przeciwzakłóceniowy EMC oraz zabezpieczenie przepięciowe 1 kV.

Dobór mocy plafonu zależy od wymaganego natężenia i powierzchni strefy. Dla 100 lx na podeście 12 m² przy współczynniku zapasu 1,4 potrzeba 1680 lm, co daje oprawę 15-16 W o skuteczności 110 lm/W. Mniejsze oprawy (8-10 W) sprawdzają się na krótkich odcinkach, większe (20-24 W) - w przedsionkach wind.

Gwarancja na moduł LED wynosi zwykle 3-5 lat, na czujnik ruchu 2-3 lata, na cały plafon jako wyrób gotowy 3 lata. Wspólnoty powinny żądać od dostawcy raportu LM-80 dla diod oraz TM-21 dla prognozy żywotności, bo to jedyny obiektywny dowód, że deklarowane 50 000 godzin ma pokrycie w pomiarach.

Źródła danych

PN-EN 12464-1:2022 „Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach" - Polski Komitet Normalizacyjny, www.pkn.pl

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) - ISAP, isap.sejm.gov.pl

PN-EN 60598-1 „Oprawy oświetleniowe. Wymagania ogólne i badania" - PKN, www.pkn.pl

PN-EN 50102 „Stopnie ochrony przed zewnętrznymi uderzeniami mechanicznymi zapewnianej przez obudowy urządzeń elektrycznych (kod IK)" - PKN, www.pkn.pl

PN-EN 60529 „Stopnie ochrony zapewnianej przez obudowy (kod IP)" - PKN, www.pkn.pl

Dane techniczne modułów LED oraz raporty LM-80/TM-21 udostępniane przez producentów komponentów oświetleniowych - strony katalogowe wiodących dostawców diod.
