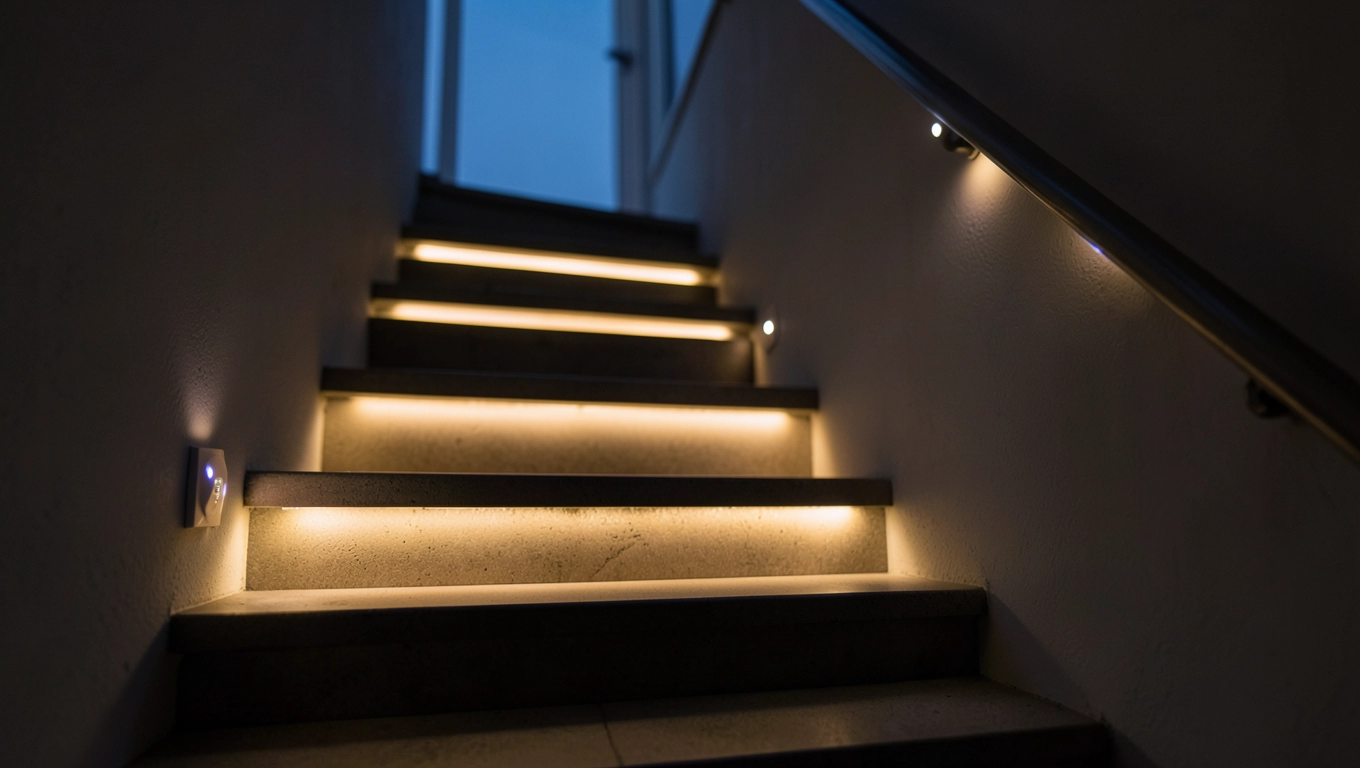

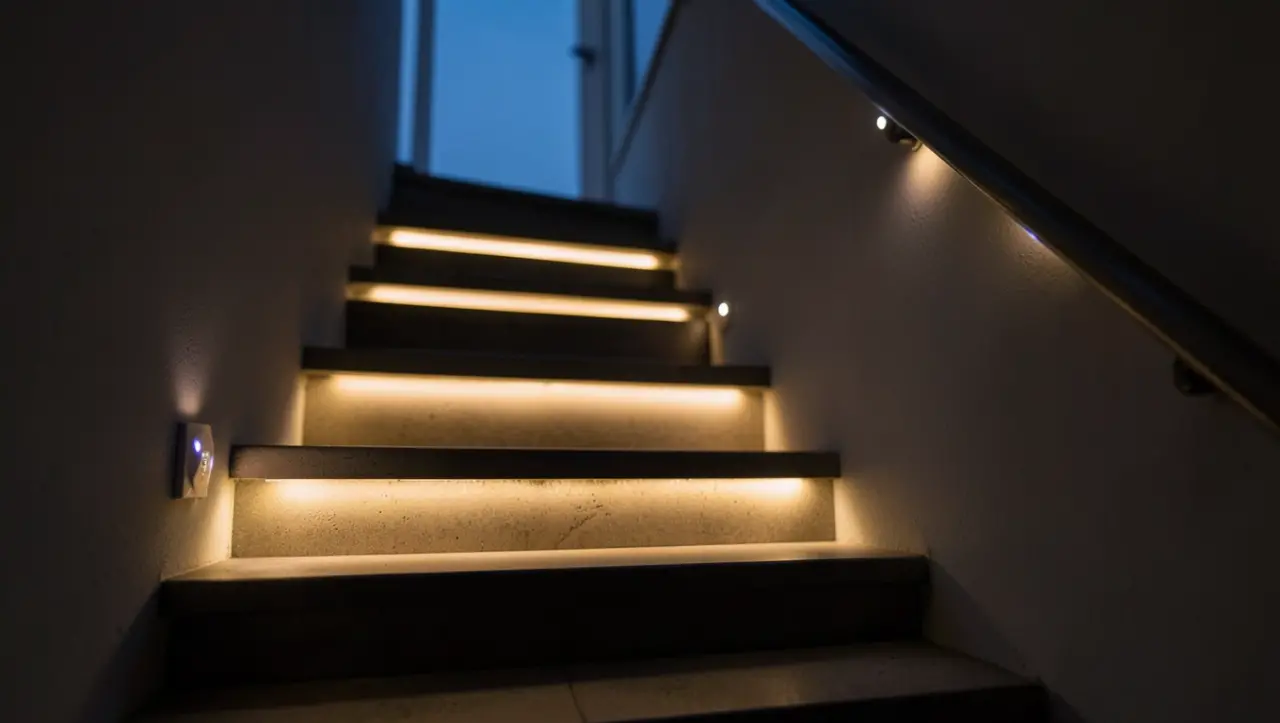

Oświetlenie schodowe z czujnikiem ruchu i zmierzchu

Wchodzisz wieczorem na schody, macać ręką w ciemności, a klasyczna lampa sufitowa oślepia już od progu? Masz rację, że to frustrujące. Tradycyjne oświetlenie schodowe z czujnikiem ruchu i zmierzchu potrafi diametralnie zmienić codzienny komfort: stopnie zapalają się łagodnie, jedynie w zasięgu Twojego kroku, a po zejściu gasną samoistnie. W tym tekście rozbieramy na czynniki pierwsze konkretny zestaw techniczny: automat schodowy, laserowy czujnik odległości oraz oprawy LED zasilane napięciem bezpiecznym 12 V DC SELV. Bez lania wody, bez marketingu. Same konkretne parametry, fizyka działania i realne ceny elementów z polskiego rynku.

• Automat schodowy i laserowy czujnik odległości: jak działa kaskada na schodach
• Schemat podłączenia oświetlenia schodów krok po kroku
• Ile kosztuje zestaw z czujnikiem ruchu i zmierzchu na schody
• Najczęstsze błędy przy montażu oświetlenia schodowego LED
• Integracja z inteligentnym domem i normy bezpieczeństwa

Automat schodowy i laserowy czujnik odległości: jak działa kaskada na schodach

Kaskada schodowa to sekwencja, w której poszczególne stopnie rozświetlają się faliście - najpierw pierwszy, potem drugi, trzeci i tak dalej, aż do ostatniego. Gdy schodzisz, fala biegnie odwrotnie. Efekt powstaje dzięki automatowi schodowemu grupowemu, który dzieli oprawy na od kilku do kilkunastu niezależnych kanałów wyjściowych.

W opisywanym rozwiązaniu sercem układu jest automat AS-225 produkcji F&F. Urządzenie zasilane jest napięciem 230 V AC, a na wyjściu steruje pięcioma niezależnymi grupami opraw LED 12 V DC. Każda grupa to osobny kanał tranzystorowy MOSFET, odporny na zwarcia i przeciążenia, co w praktyce oznacza, że przepalenie jednej diody nie wyłącza całego ciągu schodowego.

Sygnał do uruchomienia kaskady wysyła laserowy czujnik odległości DRL-12. Działa on na zasadzie pomiaru czasu przelotu wiązki światła podczerwonego: nadajnik emituje impuls laserowy klasy 1, fotodetektor mierzy, jak długo trwa powrót odbitej wiązki od przeszkody, a mikroprocesor przelicza dystans. Gdy odległość spada poniżej zaprogramowanego progu (typowo 1,5-3 m), czujnik zwiera styki przekaźnika, podając impuls na wejście automatu schodowego.

Taki pomiar różni się zasadniczo od klasycznego PIR-a. Pasywny czujnik podczerwieni wykrywa jedynie zmianę temperatury w polu widzenia i reaguje na każdą żywą istotę, łącznie z psem. Laserowy czujnik odległości mierzy konkretną odległość w wąskim stożku, więc nie włącza światła, gdy ktoś przechodzi obok klatki schodowej. To ogromna różnica w codziennym użytkowaniu.

Schemat podłączenia oświetlenia schodów krok po kroku

Zanim dotkniesz przewodu, wyłącz napięcie w rozdzielni i sprawdź próbnikiem brak fazy. Instalację 230 V powinien wykonywać elektryk z uprawnieniami SEP do 1 kV. Zasilanie opraw 12 V DC to obwód SELV (Safety Extra-Low Voltage) wg normy PN-HD 60364, bezpieczny przy dotyku, ale tylko wtedy, gdy zasilacz posiada certyfikat izolacji galwanicznej II klasy.

Schemat podłączenia w wariancie jednopiętrowym wygląda następująco. Z rozdzielni wyprowadzasz przewód YDYp 3×1,5 mm² do zasilacza impulsowego montowanego w pobliżu automatu. Zasilacz 12 V DC o mocy co najmniej 60 W (z zapasem 20%) zasila jednocześnie automat schodowy, czujnik DRL-12 oraz wszystkie oprawy LED.

Czujnik DRL-12 podłączasz trzema żyłami: plus i minus zasilania 12 V DC oraz styk COM przekaźnika do wejścia START automatu AS-225. Styki NO i NC wybierasz zależnie od polaryzacji logiki startu. Kolejność ma znaczenie: napięcie na czujniku powinno pojawić się przed podaniem napięcia na automat, inaczej AS-225 zgłosi błąd inicjalizacji kanałów.

Oprawy schodowe LED 12 V DC dzielisz na pięć grup po około cztery sztuki, jeśli masz dwadzieścia stopni. Każda grupa biegnie osobnym przewodem 2×0,75 mm² od kanału wyjściowego automatu. W praktyce najlepiej sprawdzają się oprawy typu LINA 1,2 W lub MAYA 0,8 W - pobierają mało prądu, więc spadek napięcia na długim przewodzie nie ściemnia końca ciągu.

Zasilacz 12 V DC musi być dobrany z marginesem mocy. Przy dwudziestu oprawach po 1,2 W daje to 24 W mocy opraw, ale impulsowy start wszystkich kanałów jednocześnie potrafi chwilowo pobrać nawet 1,5-krotność wartości znamionowej. Zasilacz 60 W gwarantuje spokojną pracę.

Konfiguracja DRL-12: trzy pokrętła, które ustawiają cały efekt

Pierwszy potencjometr odpowiada za zasięg detekcji, czyli odległość, przy której czujnik wyzwala przekaźnik. Ustawienie na 2 m oznacza, że lampa zapali się, gdy zbliżasz się do pierwszego stopnia z odległości dwóch metrów. Drugi potencjometr to czas podtrzymania - ile sekund trwa minimalne świecenie po zaniku sygnału. Trzeci to czułość, regulująca margines błędu pomiaru.

W wąskich korytarzach lepiej ograniczyć zasięg do 1,5 m, bo szerokie pole detekcji łapie ruch z sąsiedniego pomieszczenia. Na schodach z bocznymi ścianami można spokojnie ustawić 3 m. Domyślna konfiguracja fabryczna zwykle działa poprawnie, ale regulacja po pierwszym tygodniu użytkowania potrafi zdziałać więcej niż godziny czytania instrukcji.

Konfiguracja AS-225: czas świecenia, prędkość kaskady, liczba grup

Automat schodowy AS-225 pozwala ustawić trzy kluczowe parametry. Czas świecenia jednej grupy (zakres 1-60 s) określa, jak długo świeci stopień po przejściu fali. Prędkość kaskady (0,3-3 s między grupami) definiuje tempo rozświetlania się kolejnych stopni. Liczba grup aktywnych (od 2 do 5) wybierana jest zworą na płytce.

Dla schodów z piętnastoma stopniami warto podzielić ciąg na pięć grup po trzy stopnie i ustawić prędkość 1,2 s między grupami. Taka fala trwa łącznie około sześciu sekund od pierwszego do ostatniego stopnia, a cała sekwencja gaśnie po piętnastu sekundach od ostatniego wyzwolenia. Efekt wygląda naturalnie: ani za szybko, ani za ospale.

Ile kosztuje zestaw z czujnikiem ruchu i zmierzchu na schody

Kosztorys dotyczy schodów dwudziestostopniowych, dwubiegowych, z podziałem na pięć grup LED. Ceny pochodzą z ofert polskich sklepów elektrycznych i platform aukcyjnych w pierwszym kwartale 2025 roku, dlatego traktuj je jako orientacyjne, nie sztywne widełki.

Pełen zestaw z robocizną zamyka się w kwocie 2 400-2 800 PLN. Różnica między wariantem budżetowym a premium wynika głównie z klasy opraw oraz marki zasilacza. Warto pamiętać, że automat schodowy to element, na którym nie warto oszczędzać: tanie zamienniki bez izolacji galwanicznej potrafią przepuszczać zakłócenia sieciowe prosto do obwodu SELV.

Najczęstsze błędy przy montażu oświetlenia schodowego LED

Pierwszy grzech główny to zasilacz o zbyt małej mocy. Wielu instalatorów dobiera zasilacz równe mocy sumarycznej opraw, nie uwzględniając prądu rozruchowego oraz faktu, że automat schodowy sam pobiera około 4 W. Skutkiem są przyciemnione końcówki ciągu oraz restartujący się zasilacz.

Drugi błąd to montaż czujnika DRL-12 naprzeciwko okna lub powierzchni odbijającej światło. Laserowy czujnik odległości interpretuje jasną, gładką ścianę jako potencjalną przeszkodę, ale pomiar bywa niestabilny przy silnym oświetleniu bocznym. Najlepiej montować czujnik na wysokości 20-40 cm nad pierwszym stopniem, zwrócony wzdłuż biegu schodów, nie w poprzek.

Trzeci problem to brak ściemniacza lub stałego poziomu jasności LED. Oprawy schodowe mają jasność od 40 do 120 lumenów. Te o wyższym strumieniu potrafią razić nocą, zwłaszcza gdy stopień znajduje się na wysokości wzroku. Warto wybierać oprawy z możliwością wymiany optyki lub z fabrycznym filtrem rozpraszającym.

Nigdy nie zasilaj opraw 12 V DC z zasilacza bez certyfikatu CE i izolacji galwanicznej. W razie awarii przebicie napięcia sieciowego 230 V na stronę wtórną grozi porażeniem przy zwykłym dotyku oprawy.

Kiedy NIE warto inwestować w kaskadę

Jeśli masz schody proste, pięciostopniowe, w domu jednorodzinnym, gdzie wszyscy domownicy są wysocy i znają układ stopni na pamięć, klasyczny kinkiet z czujnikiem zmierzchu wystarczy. Kaskada ma sens psychologiczny i estetyczny: daje poczucie luksusu i prowadzi wzrok. Na dwóch-trzech stopniach efekt gubi się, a koszt inwestycji pozostaje ten sam.

Drugi scenariusz, w którym kaskada się nie sprawdza, to obecność małych dzieci. Efekt fali świetlnej je fascynuje i potrafią biegać po schodach w tę i z powrotem, uruchamiając czujnik kilkadziesiąt razy na godzinę. W takim przypadku lepiej zainwestować w automat z blokadą powtórzeń albo w zwykły wyłącznik schodowy.

Integracja z inteligentnym domem i normy bezpieczeństwa

Automat AS-225 w wersji fabrycznej ma wyjście przekaźnikowe 230 V na dodatkowym zacisku. Można do niego podpiąć przekaźnik Zigbee lub Wi-Fi, który zamieni fizyczne uruchomienie schodów w zdarzenie widoczne w centrali smart home. Dzięki temu wieczorne wejście do domu może jednocześnie włączać kaskadę schodową, oświetlenie przedpokoju i przyciemnioną lampę salonową.

Norma PN-HD 60364-7-714 reguluje instalacje oświetleniowe w budynkach mieszkalnych i wymaga, by oprawy montowane poniżej 2,5 m (a schodowe oprawy wpuszczane zwykle są montowane na wysokości 10-15 cm nad stopniem) posiadały klasę ochrony co najmniej IP44. W strefach narażonych na wilgoć, takich jak schody zewnętrzne przy wejściu, klasa szczelności powinna wynosić IP65 lub wyższa.

Norma PN-EN 60598-1 określa wymagania bezpieczeństwa dla opraw oświetleniowych stałych. Każda oprawa schodowa LED 12 V DC powinna mieć oznaczenie CE oraz deklarację zgodności producenta. Brak tych oznaczeń dyskwalifikuje produkt, niezależnie od atrakcyjnej ceny. Rynek jest pełen tanich opraw bez certyfikatu, które po pół roku użytkowania tracą 30% luminancji z powodu degradacji luminoforu.

Checklista zakupowa przed wyjazdem do sklepu

• Automat schodowy AS-225 (F&F) lub zamiennik z pięcioma kanałami wyjściowymi.
• Czujnik laserowy DRL-12 z regulacją zasięgu i czasu podtrzymania.
• Zasilacz impulsowy 12 V DC, min. 60 W, izolacja galwaniczna II klasy.
• Oprawy schodowe LED 12 V DC, klasa szczelności IP44 lub IP65, certyfikat CE.
• Przewód YDYp 3×1,5 mm² do zasilania rozdzielnicy.
• Przewód 2×0,75 mm² do połączeń opraw z kanałami automatu.
• Puszki instalacyjne, peszel ochronny, dławiki, listwy zaciskowe.
• Rozdzielnica podtynkowa lub natynkowa 12 modułów.

Oświetlenie schodowe z czujnikiem ruchu i zmierzchu oparte na automatach grupowych to rozwiązanie, które łączy bezpieczeństwo, estetykę i oszczędność energii w jednym układzie. Technologia laserowego pomiaru odległości eliminuje fałszywe włączenia, a napięcie 12 V DC SELV pozwala bezpiecznie dotykać opraw nawet przy długiej eksploatacji. Realne koszty zestawu mieszczą się w przedziale 2 400-2 800 PLN z robocizną, a efekt wizualny trudno porównać z jakimkolwiek klasycznym kinkietem. Jeśli planujesz budowę lub remont schodów, ten zestaw warto rozważyć jeszcze przed układaniem tynków: kable w ścianie poprowadzisz wtedy raz, a komfort będziesz czerpać przez następne dwadzieścia lat.

Źródła danych i normy: karta katalogowa F&F AS-225 oraz DRL-12 (producent F&F Polska), norma PN-HD 60364-7-714, norma PN-EN 60598-1, dane cenowe z ofert polskiego rynku elektrycznego (I kwartał 2025 r.).
