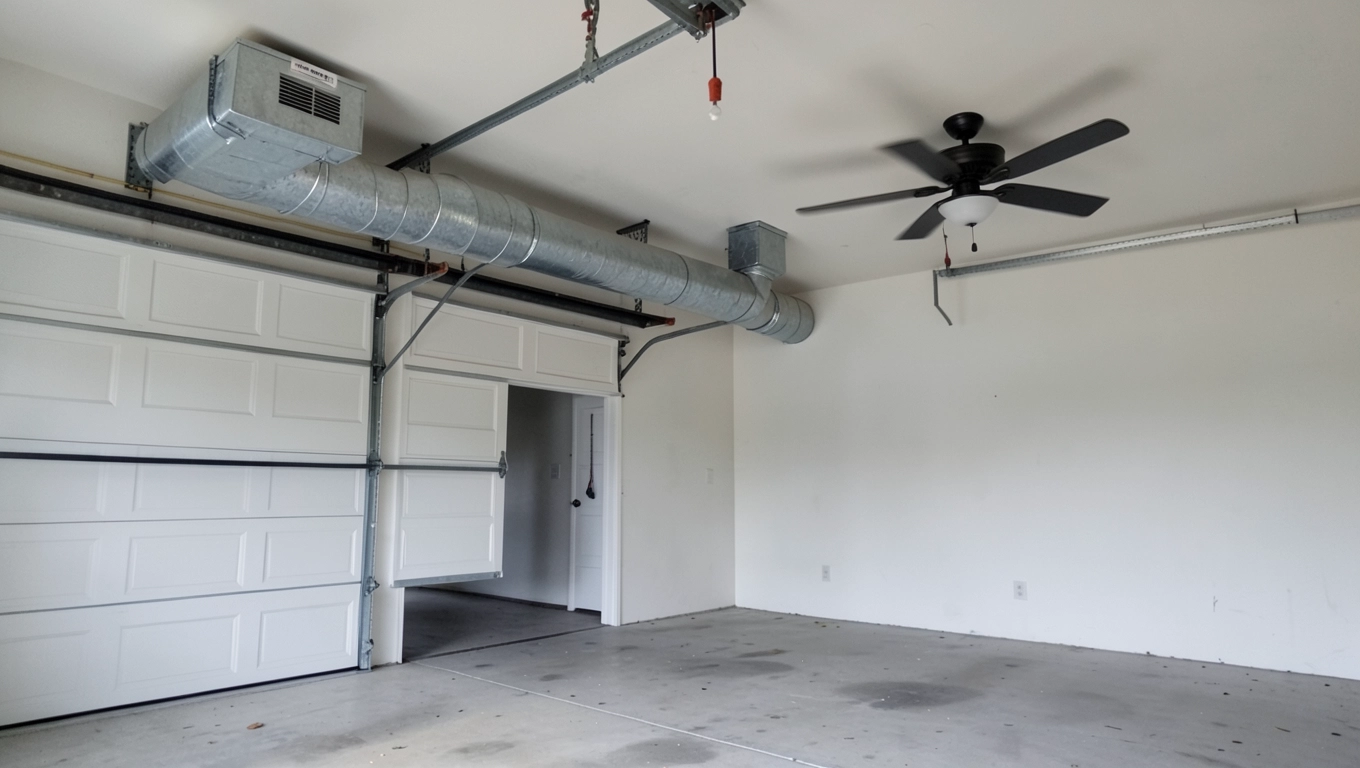

Oddymianie garażu: kiedy przepisy mówią, że musisz je mieć?

Oddymianie garażu pod galerią handlową to nie kwestia dobrej woli inwestora, lecz twardy wymóg wynikający z przepisów i norm, których zignorowanie kończy się kosztownymi przestojami, utratą gwarancji ubezpieczyciela, a w skrajnych przypadkach odpowiedzialnością karną za zagrożenie życia ludzi. Rocznie w polskich obiektach handlowych odnotowuje się kilkaset pożarów z udziałem pojazdów, z czego znaczna część dotyczy podziemnych i kubaturowych stref postojowych, gdzie temperatura w pierwszych minutach potrafi przekroczyć 800°C, a gęsty, toksyczny dym potrafi zablokować jedyną drogę ewakuacji w mniej niż dwie minuty. Poniżej znajdziesz pełne, aktualne na 2024 rok kompendium wiedzy o tym, kiedy system oddymiania w garażu pod galerią staje się obligatoryjny, jak dobrać właściwą technologię i jak uniknąć błędów kosztujących fortunę.

• Kiedy oddymianie garażu staje się wymagane: progi powierzchniowe i klasyfikacja pożarowa
• Specyfika garaży pod galeriami handlowymi: dlaczego standardowe rozwiązania nie wystarczają
• Wentylacja pożarowa kanałowa czy strumieniowa: którą wybrać?
• Elementy składowe systemu wentylacji pożarowej: pełna lista i rola każdego komponentu
• Analiza CFD w praktyce: jak weryfikować założenia projektowe
• Checklist projektowy dla inwestora i projektanta: 12 kroków od koncepcji do odbioru
• Najczęstsze błędy projektowe i wykonawcze w garażach pod galeriami
• Klapy pożarowe do wentylacji garażowej: wymagania szczegółowe
• Audyty i przeglądy: jak utrzymać system w sprawności przez dekady
• Koszty inwestycji i eksploatacji: konkrety dla garażu 4000 m² pod galerią
• Wymagania ITB 493/2015 w praktyce: co dokładnie sprawdza rzeczoznawca

Kiedy oddymianie garażu staje się wymagane: progi powierzchniowe i klasyfikacja pożarowa

Polskie prawo budowlane nie pozostawia pola do dowolnej interpretacji: obowiązek montażu instalacji oddymiającej w garażu wynika wprost z Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225, z późn. zm.) oraz z normy ITB 493/2015 „Wentylacja pożarowa garaży. Wytyczne projektowania, obliczeń i eksploatacji”. Zgodnie z § 270 WT garaże zamknięte o powierzchni przekraczającej 1500 m² muszą posiadać instalację zapewniającą usuwanie dymu w ilości co najmniej 10 wymian na godzinę.

Próg 1500 m² nie jest jednak jedynym wyznacznikiem. W przypadku garaży pod galeriami handlowymi, klasyfikowanymi zazwyczaj jako strefy pożarowe ZL I lub ZL III, obowiązują zaostrzone wymagania wynikające z zagrożenia życia dużej liczby osób nieznających układu budynku. Praktyka projektowa pokazuje, że już garaże o powierzchni 800-1200 m², obsługujące galerie o kubaturze handlowej powyżej 5000 m², wymagają rozwiązań wentylacji pożarowej ze względu na wydłużony czas ewakuacji tłumu sięgający 6-8 minut.

Klasyfikacja odporności ogniowej instalacji musi spełniać wymóg F400 120 (praca w temperaturze 400°C przez 120 minut) w garażach naziemnych oraz F600 60 (600°C przez 60 minut) w garażach podziemnych, gdzie temperatury pożarowe są wyższe ze względu na ograniczoną utratę ciepła przez przegrody. Te same wymogi klasyfikacyjne obowiązują w brytyjskiej normie BS 7346-7 oraz belgijskiej NBN S 21-208-2, choć różnią się metodyką obliczeniową.

Tabela porównawcza norm europejskich i amerykańskich

Różnice między normami wynikają z odmiennego podejścia do krzywej pożaru testowego: Polska i Belgia stosują krzywą czasowo-temperaturową ISO 834 z temperaturą docelową 842°C po 30 minutach, podczas gdy NFPA dopuszcza krzywą przyspieszoną odzwierciedlającą szybki rozwój pożaru samochodowego z udziałem tworzyw sztucznych. To właśnie ta rozbieżność sprawia, że projektanci kopiujący rozwiązania z rynku amerykańskiego muszą zachować szczególną ostrożność przy adaptacji do polskich realiów.

Specyfika garaży pod galeriami handlowymi: dlaczego standardowe rozwiązania nie wystarczają

Garaż pod galerią to nie ta sama kategoria co garaż osiedlowy czy biurowy. Przede wszystkim mamy tu do czynienia z wydłużonym czasem ewakuacji: tłum 2000-5000 osób, często starszych, z dziećmi, nieznających rozkładu kondygnacji, potrzebuje nawet 8 minut na opuszczenie strefy handlowej. W tym czasie warstwa dymu w garażu musi pozostać na wysokości powyżej 1,8 m nad posadzką, aby umożliwić przejście ratowników.

Drugim czynnikiem jest złożony układ komunikacyjny: garaże pod galeriami mają zazwyczaj 2-4 poziomy podziemne, rampy o nachyleniu 15-18%, strefy buforowe przy windach towarowych oraz połączenia z sortowniami towarów. Konwencjonalny system kanałowy, zaprojektowany dla prostej bryły garażu naziemnego, nie zapewni skutecznego oddymiania w tak rozbudowanej geometrii ze względu na zbyt duże opory przepływu i martwe strefy cyrkulacyjne.

Trzecim, często pomijanym aspektem jest koszt przestoju po pożarze. Średni czas wyłączenia strefy handlowej po pożarze w garażu podziemnym wynosi 3-9 miesięcy z powodu konieczności osuszenia konstrukcji, wymiany instalacji oraz ponownego odbioru przez rzeczoznawcę ds. ppoż. Przy dziennym obrocie galerii rzędu 1,5-4 mln PLN, strata przychodu wynosi 135-1080 mln PLN w okresie przestoju. Te liczby tłumaczą, dlaczego ubezpieczyciele żądają w polisie zapisu o konkretnej klasie odporności wentylatorów.

Rekomendacja dla galerii: system strumieniowy jako kontrola dymu i ciepła

Dla garaży pod galeriami o powierzchni powyżej 3000 m² i wysokości ponad 2,8 m najskuteczniejszym rozwiązaniem jest wentylacja strumieniowa (podłużna), realizowana przez wentylatory osiowe z nawojem strumienia kierunkowego. Technologia ta wykorzystuje zjawisko iniekcji strumienia: wentylatory o wydajności 15-35 m³/s i ciśnieniu 80-180 Pa wtłaczają dym w kierunku wyciągów oddymiających z prędkością 4-7 m/s, co pozwala kontrolować kierunek przepływu dymu niezależnie od geometrii garażu.

Kluczową zaletą systemu strumieniowego jest brak konieczności prowadzenia kanałów pod stropem. W garażach podziemnych o wysokości w świetle 2,4-2,6 m montaż kanałów obniżałby tę wysokość do 2,1-2,2 m, co wyklucza zgodność z § 57 WT (minimalna wysokość garażu 2,2 m dla samochodów osobowych) oraz § 72 (przejazdy 2,3 m w świetle). Wentylatory strumieniowe zawieszane pod stropem zajmują zaledwie 45-60 cm, nie angażując cennej przestrzeni najazdowej.

Wentylacja pożarowa kanałowa czy strumieniowa: którą wybrać?

Wybór między systemem kanałowym (poprzecznym) a strumieniowym (podłużnym) determinuje nie tylko skuteczność oddymiania, ale też koszt inwestycji, czas montażu i późniejsze koszty eksploatacji. Poniżej znajdziesz konkretne kryteria, które pozwolą podjąć decyzję bez żargonowych uników.

System kanałowy (poprzeczny)

System kanałowy polega na rozmieszczeniu pod stropem garażu kanałów nawiewnych i wyciągowych o przekroju 800-1600 mm, doprowadzających świeże powietrze i odprowadzających dym prostopadle do osi podłużnej hali. Sprawdza się w garażach naziemnych o wysokości powyżej 3,2 m i prostym układzie geometrycznym, gdzie opory przepływu nie przekraczają 300-400 Pa.

Jego ograniczeniem jest wrażliwość na geometrię: każdy słup, każda ściana nośna i każdy parking automatyczny wprowadzają zaburzenia przepływu, które mogą tworzyć martwe strefy bez wymiany powietrza. W garażach podziemnych pod galeriami, gdzie obecność słupów jest wymuszona rozstawem 7,2-8,4 m dla siatki parkingowej, system kanałowy wymaga stosowania kanałów o zwiększonym przekroju, co podnosi koszt instalacji o 35-60% w porównaniu z garażem naziemnym o tej samej powierzchni.

System strumieniowy (podłużny)

Wentylacja strumieniowa eliminuje kanały na rzecz zespołu wentylatorów osiowo-promieniowych rozmieszczonych wzdłuż osi podłużnej garażu, które wymuszają przepływ dymu w kierunku wyciągów oddymiających zlokalizowanych przy ścianie szczytowej lub na zewnątrz budynku. W garażach pod galeriami system ten działa skutecznie przy różnicach ciśnień 80-180 Pa, co pozwala pokonywać opory wynikające ze złożonej geometrii bez konieczności stosowania kanałów.

Kluczowym parametrem jest tu odległość między wentylatorami: standardowo wynosi 12-18 m, ale w garażach z wieloma zakrętami i załomami może wymagać zagęszczenia do 8-10 m. Każdy wentylator strumieniowy o wydajności 18 m³/s i ciśnieniu 120 Pa pobiera około 4,5-6 kW mocy, co przy 12-16 jednostkach na halę 4000 m² daje łączną moc 54-96 kW, ale czas pracy w trybie pożarowym nie przekracza 60-120 minut, więc zużycie energii ma znaczenie marginalne.

Tabela decyzyjna: kiedy kanałowa, kiedy strumieniowa

Przy wyborze systemu warto też uwzględnić aspekt serwisowy: wentylatory strumieniowe mają zazwyczaj 2-3 punkty smarowania i wymagają przeglądu co 6 miesięcy, podczas gdy system kanałowy z klapami oddymiającymi wymaga rocznego przeglądu mechanizmów uruchamiających i czyszczenia czujników dymu w kanałach. W cyklu 25-letnim oba systemy generują zbliżone koszty eksploatacji, ale strumieniowy wygrywa na etapie inwestycji.

Elementy składowe systemu wentylacji pożarowej: pełna lista i rola każdego komponentu

System wentylacji pożarowej to nie tylko wentylator i klapa. To zintegrowany układ kilkunastu elementów, które muszą współpracować w sekundowej synchronizacji od momentu wykrycia pożaru. Pominięcie lub wadliwe dobranie któregokolwiek z nich dyskwalifikuje całą instalację, nawet jeśli pozostałe komponenty są najwyższej klasy.

Wentylatory wyciągowe i nawiewne

Wentylatory oddymiające stanowią serce systemu. W garażach pod galeriami stosuje się wentylatory osiowe z klapą zwrotną zapobiegającą cofaniu się dymu oraz silnikiem o klasie izolacji H, dopuszczonym do pracy w temperaturze 400°C przez 120 minut lub 600°C przez 60 minut. Uwaga: wentylatory ogólnego przeznaczenia z certyfikatem F300 nie spełniają polskich wymogów dla garaży podziemnych i nie zostaną dopuszczone przez rzeczoznawcę ds. ppoż. przy odbiorze.

Wentylatory strumieniowe

Stosowane w systemach podłużnych, montowane pod stropem co 12-18 m. Ich wirniki mają średnicę 560-800 mm, napęd stanowią silniki asynchroniczne 3-fazowe o mocy 4-11 kW. Kluczowy jest kierunek nawiewu strumienia: w fazie ewakuacji wentylatory wtłaczają świeże powietrze w kierunku wyjść, w fazie akcji ratowniczej odwracają kierunek, wspomagając natlenianie strefy pożarowej.

Klapy oddymiające i przepustnice pożarowe

Klapy oddymiające montowane w kanałach wyciągowych otwierają się automatycznie po zadziałaniu czujki dymu lub sygnału z centrali sygnalizacji pożarowej (CSP). Klapy odcinające (fire dampers) w kanałach przechodzących przez przegrody oddzielenia pożarowego muszą mieć odporność EI 60 lub EI 120, zależnie od klasy odporności ogniowej przegrody.

Automatyka i system sygnalizacji pożarowej

Czujki dymu liniowe (optyczne) oraz punktowe (jonizacyjne lub optyczne) przekazują sygnał do CSP, która uruchamia procedurę oddymiania: otwarcie klap, rozruch wentylatorów, zamknięcie klap odcinających, transmisja sygnału do BMS budynku i straży pożarnej. Opóźnienie od wykrycia dymu do pełnego rozruchu wentylatorów nie może przekroczyć 60 sekund.

Współpraca z innymi systemami bezpieczeństwa

Instalacja oddymiania musi współpracować z kurtynami dymowymi (smoke curtains), bramami pożarowymi oraz stałymi urządzeniami gaśniczymi (SUG), w tym tryskaczami. W garażach pod galeriami kurtyny dymowe o wysokości 0,5-1,2 m dzielą halę na sektory oddymiania o powierzchni 1500-2500 m², zapobiegając rozprzestrzenianiu się dymu poza strefę pożaru. Tryskacze, jeśli są zainstalowane, tłumią pożar do momentu pełnego rozruchu wentylacji pożarowej, ale ich obecność nie zwalnia z obowiązku posiadania wentylacji oddymiającej.

Analiza CFD w praktyce: jak weryfikować założenia projektowe

Analiza CFD (Computational Fluid Dynamics) to nie kosztowny dodatek, lecz standard w garażach pod galeriami o powierzchni powyżej 3000 m². Jej celem jest weryfikacja, czy projektowany system wentylacji pożarowej spełni kryteria odbiorcze w rzeczywistej geometrii garażu, uwzględniając wpływ słupów, pojazdów, ramp i zakrętów na przepływ dymu.

Kluczowe parametry wejściowe do modelu CFD

Model pożaru referencyjnego to pożar jednego samochodu osobowego o mocy cieplnej 2,5-5,0 MW (krzywa t² z czasem osiągnięcia szczytu 150-300 sekund) lub pożar trzech sąsiadujących aut o mocy 8-12 MW w scenariuszu maksymalnym. Ciepło spalania materiałów stosowanych w pojazdach wynosi 25-28 MJ/kg, a współczynnik wydzielania sadzy (soot yield) wynosi 0,08-0,12 g/g. Uwaga: przyjęcie wartości soot yield poniżej 0,08 g/g zaniża widzialność w modelu o 20-30%, co może prowadzić do fałszywie pozytywnej weryfikacji systemu.

Siatka obliczeniowa powinna mieć rozdzielczość 20 cm w strefie pożaru i 40 cm w strefie oddalonej. Obszar obliczeniowy obejmuje całą halę garażową wraz z rampami i strefami buforowymi. Czas symulacji wynosi 600-900 sekund, z krokiem czasowym 1-2 sekundy w pierwszych 60 sekundach pożaru i 5 sekund w fazie ustalonej.

Kryteria oceny wyników CFD

Wyniki symulacji muszą spełniać trzy kryteria jednocześnie:

• Temperatura warstwy dymu poniżej 60°C na wysokości 1,8 m nad posadzką w strefie ewakuacji przez cały czas trwania pożaru
• Natężenie promieniowania cieplnego poniżej 2,5 kW/m² w odległości do 5 m od strefy pożaru (kryterium bezpieczeństwa ratowników)
• Widzialność powyżej 10 m w ciągach komunikacyjnych (kryterium orientacji osób ewakuowanych)

Typowy raport CFD dla garażu pod galerią obejmuje 200-400 stron, zawiera mapy temperatury, prędkości przepływu, stężenia dymu i widzialności w przekrojach poziomych oraz pionowych, a także animacje czasowe pokazujące ewolucję warstwy dymu w 30-sekundowych odstępach. Koszt takiej analizy wynosi 25-60 tys. PLN netto, co stanowi ułamek procenta wartości inwestycji, ale pozwala uniknąć kosztownych przebudów po odbiorze.

Przykład wpływu zmiany soot yield na wyniki

Dla garażu o wymiarach 80×50×2,7 m z pożarem trzech aut przy wyciągu oddymiającym 30 m³/s, przyjęcie soot yield 0,10 g/g daje widzialność 11-14 m w ciągu komunikacyjnym w odległości 25 m od pożaru. Zmiana wartości na 0,06 g/g (zaniżona) zawyża widzialność do 18-22 m, co oznacza pozorną zgodność z kryterium, ale w rzeczywistości osoby ewakuowane mogłyby stracić orientację po 40 sekundach od rozpoczęcia pożaru. Takie błędy w doborze parametrów wejściowych zdarzają się w praktyce i są jedną z głównych przyczyn odrzucania dokumentacji przez rzeczoznawców.

Checklist projektowy dla inwestora i projektanta: 12 kroków od koncepcji do odbioru

Poniższa lista pozwala zweryfikować, czy projekt wentylacji pożarowej garażu pod galerią został wykonany zgodnie z obowiązującymi wymogami i nie pominął żadnego krytycznego elementu. Każdy punkt odnosi się do konkretnego aktu prawnego lub normy.

1. Analiza zagrożeń pożarowych obejmująca identyfikację scenariuszy pożaru (1 auto, 3 auta, pożar z rozlewem paliwa) oraz oszacowanie czasu ewakuacji galerii
2. Klasyfikacja strefy pożarowej garażu zgodnie z § 209-237 WT (ZL I dla galerii powyżej 10 000 m², ZL III poniżej)
3. Dobór systemu wentylacji (kanałowy vs strumieniowy) na podstawie geometrii, wysokości i powierzchni hali
4. Wybór wentylatorów z certyfikatem F400 120 lub F600 60 wydanym przez ITB lub CNBOP
5. Projekt klap oddymiających z czasem otwarcia poniżej 60 sekund od sygnału CSP
6. Integracja z systemem sygnalizacji pożarowej: liczba i rozmieszczenie czujek zgodne z PN-EN 54-20
7. Analiza CFD dla garaży powyżej 3000 m² lub o złożonej geometrii, z raportem podpisanym przez osobę z uprawnieniami
8. Projekt instalacji elektrycznej z zasilaniem rezerwowym (agregat prądotwórczy lub UPS) zapewniającym pracę wentylatorów przez 60-120 minut
9. Współpraca z kurtynami dymowymi i bramami pożarowymi: weryfikacja algorytmu sterowania w BMS
10. Dokumentacja powykonawcza zawierająca certyfikaty, schematy elektryczne, protokoły uruchomienia
11. Próby ruchowe i testy funkcjonalne przy udziale rzeczoznawcy ds. ppoż. (minimum raz w roku, pełny test co 3 lata)
12. Szkolenie personelu technicznego galerii z procedur obsługi centrali oddymiania i ręcznego sterowania

Tip: Punkt 11 warto rozszerzyć o testy dymowe (dymem generatora), które weryfikują rzeczywisty czas reakcji czujek i uruchomienia klap. Samo sprawdzenie elektryczne nie daje pewności, że system zadziała w warunkach rzeczywistego pożaru.

Najczęstsze błędy projektowe i wykonawcze w garażach pod galeriami

Praktyka odbiorów wskazuje na powtarzalny zestaw błędów, które generują opóźnienia i dodatkowe koszty. Świadomość tych pułapek pozwala uniknąć ich na etapie projektowania.

Błąd 1: Zaniżone parametry pożaru w analizie CFD

Przyjmowanie ciepła spalania 18-20 MJ/kg zamiast rzeczywistych 25-28 MJ/kg dla współczesnych pojazdów z tworzywami sztucznymi zaniża temperaturę warstwy dymu o 15-20% i może prowadzić do niedoszacowania wymaganej wydajności wentylatorów. Dotyczy to szczególnie pojazdów hybrydowych i elektrycznych, w których udział masowy polimerów (polietylen, polipropylen, ABS) sięga 18-22% masy pojazdu.

Błąd 2: Brak rezerwy w wydajności wentylatorów

Projektowanie systemu „na styk" z wymaganą wydajnością obliczeniową nie uwzględnia starzenia się wentylatorów, zanieczyszczenia wirników i spadku wydajności przy podwyższonej temperaturze. Rezerwa 15-20% w wydajności nominalnej jest standardem w dobrych projektach i pozwala utrzymać parametry przez cały okres eksploatacji bez kosztownych modernizacji.

Błąd 3: Nieprawidłowe umiejscowienie wyciągów oddymiających

Wyciągi umieszczone w środku geometrycznym stropu zamiast przy ścianie szczytowej lub nad strefą pożaru wymuszają przepływ dymu przez całą objętość garażu, co wydłuza czas zadymienia i zwiększa straty ciśnienia. Lokalizacja wyciągów powinna wynikać z analizy CFD, nie z uproszczonych wzorów normatywnych.

Błąd 4: Brak koordynacji z systemem tryskaczowym

W garażach wyposażonych w SUG zakłada się, że tryskacze tłumią pożar i wentylacja pożarowa może mieć mniejszą wydajność. Tymczasem PN-EN 12845 wymaga, by wentylacja pożarowa działała niezależnie od SUG i była zdolna do usunięcia dymu nawet przy pełnej aktywacji tryskaczy, które zwiększają wilgotność i masę dymu o 20-30%.

Klapy pożarowe do wentylacji garażowej: wymagania szczegółowe

Klapy pożarowe stosowane w instalacjach oddymiania garaży muszą spełniać wymagania PN-EN 1366-2 (odporność ogniowa) oraz PN-EN 12101-8 (klapy oddymiające). Certyfikacja obejmuje badanie w piecu z krzywą ISO 834 przez czas odpowiadający klasie odporności przegrody (EI 60, EI 120 lub EI 240). Klapy montowane w kanałach wyciągowych muszą ponadto zachować szczelność dymową klasy B wg PN-EN 1751, co oznacza przepuszczalność poniżej 10 m³/h przy podciśnieniu 200 Pa.

Mechanizm uruchamiający klapy może być elektryczny (siłownik 24V DC), pneumatyczny lub termo-mechaniczny (topik o temperaturze zadziałania 68°C lub 93°C). W garażach pod galeriami preferowane są klapy z napędem elektrycznym sterowanym sygnałem z CSP, co pozwala na selektywne otwieranie tylko klap w strefie pożaru, a nie wszystkich jednocześnie. Selektywność skraca czas reakcji systemu i zmniejsza obciążenie wentylatorów.

Audyty i przeglądy: jak utrzymać system w sprawności przez dekady

Instalacja wentylacji pożarowej wymaga regularnych przeglądów zgodnie z § 3 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719). Minimalna częstotliwość przeglądów technicznych i czynności konserwacyjnych wynosi raz w roku, ale w praktyce galerie handlowe wykonują je co 6 miesięcy ze względu na intensywność eksploatacji.

Roczny przegląd obejmuje: sprawdzenie stanu wirników wentylatorów, pomiar prądów pobieranych przez silniki, weryfikację czasu otwarcia klap, test czujek dymu z użyciem generatora aerozolowego, kontrolę szczelności kanałów oraz pomiar wydajności wentylatorów (dopuszczalny spadek 10% od wartości nominalnej). Pełny test funkcjonalny z użyciem dymu symulowanego wykonuje się co 3 lata lub po każdej modernizacji systemu.

Uwaga: Brak aktualnych protokołów przeglądów może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w przypadku pożaru. Polisa mienia galerii handlowej standardowo zawiera klauzulę dotyczącą stanu instalacji ppoż., a wentylacja pożarowa jest jednym z pierwszych elementów weryfikowanych przez likwidatora szkody.

Koszty inwestycji i eksploatacji: konkrety dla garażu 4000 m² pod galerią

Realne koszty różnią się od wycen orientacyjnych z folderów handlowych. Poniżej przedstawiam strukturę kosztów dla typowego garażu pod galerią o powierzchni 4000 m², wysokości 2,7 m, dwóch poziomach podziemnych, 120 miejscami postojowymi.

Koszt instalacji (inwestycja)

System strumieniowy z 16 wentylatorami osiowymi, 8 wyciągami oddymiającymi, 24 klapami pożarowymi, kompletną automatyką i CSP: 620-880 tys. PLN netto (155-220 PLN/m²). System kanałowy w tej samej hali: 780-1080 tys. PLN netto (195-270 PLN/m²) ze względu na koszt kanałów, podwieszeń i dodatkowej automatyki klap odcinających.

Koszty eksploatacji (cykl 25-letni)

Roczne przeglądy, wymiana łożysk wentylatorów co 8-10 lat, wymiana uszczelek klap co 12-15 lat, energia elektryczna w trybie czuwania: 18-28 tys. PLN netto/rok. W cyklu 25-letnim łączny koszt eksploatacji wynosi 450-700 tys. PLN, co daje koszt całkowity inwestycji 1070-1780 tys. PLN w przypadku systemu strumieniowego i 1230-1780 tys. PLN w przypadku kanałowego. Różnica jest więc mniejsza, niż sugerują ceny katalogowe, ale system strumieniowy pozostaje korzystniejszy przy skomplikowanej geometrii.

Wymagania ITB 493/2015 w praktyce: co dokładnie sprawdza rzeczoznawca

Rzeczoznawca ds. ppoż. podczas odbioru garażu pod galerią weryfikuje zgodność z Instrukcją ITB 493/2015 w kilkunastu punktach kontrolnych. Najczęściej kwestionowane są: brak analizy CFD dla garaży powyżej 3000 m², niewłaściwa klasa odporności ogniowej wentylatorów (np. F300 zamiast F600 w garażu podziemnym), brak zasilania rezerwowanego oraz brak protokołów z próbnych uruchomień. Każdy z tych braków może skutkować decyzją o wstrzymaniu użytkowania do czasu usunięcia nieprawidłowości.

Warto zwrócić uwagę, że ITB 493/2015 nie jest normą obligatoryjną w rozumieniu prawa europejskiego, ale stanowi podstawę do uznania zgodności z wymaganiami podstawowymi Rozporządzenia 305/2011 (CPR) dotyczącymi bezpieczeństwa pożarowego. W praktyce oznacza to, że projektant może zastosować rozwiązania odbiegające od instrukcji ITB, ale musi wykazać ich skuteczność obliczeniowo lub na podstawie badań, co znacznie podnosi koszt i czas projektowania.

1. Oddymianie garażu pod galerią jest obligatoryjne od progu 1500 m², ale w praktyce zalecane już od 800-1000 m² ze względu na wydłużony czas ewakuacji tłumu i złożoną geometrię podziemną.

2. System strumieniowy wygrywa z kanałowym w garażach podziemnych pod galeriami dzięki niższemu kosztowi inwestycji (o 20-30%), krótszemu czasowi montażu i lepszemu dostosowaniu do nieregularnej geometrii.

3. Analiza CFD z parametrami pożaru odpowiadającymi współczesnym pojazdom (ciepło spalania 25 MJ/kg, soot yield 0,10 g/g) jest niezbędna dla garaży powyżej 3000 m² i stanowi standard w praktyce odbiorowej.

4. Klasa odporności ogniowej F400 120 dla garaży naziemnych i F600 60 dla podziemnych musi być potwierdzona certyfikatem ITB lub CNBOP; brak tego certyfikatu dyskwalifikuje całą instalację.

5. Koszt całkowity cyklu życia systemu wentylacji pożarowej dla garażu 4000 m² wynosi 1,0-1,8 mln PLN netto w okresie 25 lat, ale pozwala uniknąć strat przestojowych rzędu 135-1080 mln PLN w przypadku pożaru.

Źródła i podstawy prawne

1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225, z późn. zm.), źródło: isap.sejm.gov.pl

2. Instrukcja ITB 493/2015 „Wentylacja pożarowa garaży. Wytyczne projektowania, obliczeń i eksploatacji", źródło: itb.pl

3. PN-EN 12101-3:2015 „Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających", źródło: pkn.pl

4. PN-EN 1366-2:2015 „Badania odporności ogniowej instalacji użytkowych. Część 2: Klapy pożarowe", źródło: pkn.pl

5. PN-EN 12845:2016 „Stałe urządzenia gaśnicze. Automatyczne urządzenia tryskaczowe. Projektowanie, instalacja i konserwacja", źródło: pkn.pl

6. BS 7346-7:2013 „Components for smoke and heat control systems. Part 7: Code of practice on functional recommendations and calculation methods for active smoke and heat exhaust systems", źródło: bsigroup.com

7. NBN S 21-208-2:2014 „Brandveiligheid in parkeergarages", źródło: nbn.be

8. NEN 6098:2012 „Rookbeheersingssystemen voor parkeergarages", źródło: nen.nl

9. NFPA 88A:2019 „Standard for Parking Structures", źródło: nfpa.org

10. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków (Dz.U. 2010 nr 109 poz. 719), źródło: isap.sejm.gov.pl
