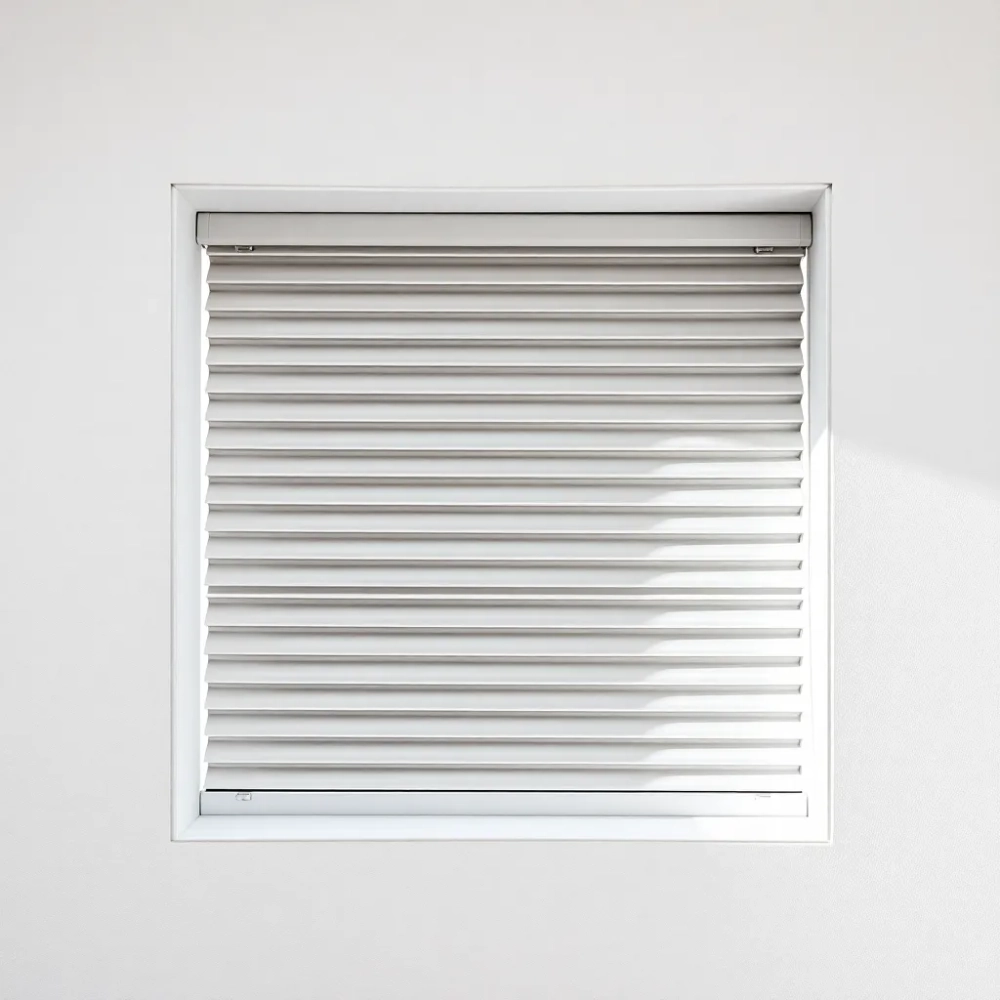

Montaż rolety we wnęce okiennej bez fuszerki i mostków termicznych

Jak dobrać kołki i wkręty do wnęki okiennej

Wybór mocowań decyduje o tym, czy roleta w wnęce okiennej przetrwa dekadę, czy zacznie się odkształcać po pierwszej zimie. Ściana z betonu komórkowego, cegły pełnej czy silki zachowuje się inaczej pod obciążeniem, dlatego dobranie kołka pod konkretny materiał to absolutna podstawa. Wkręt uniwersalny wkręcony w pustą przestrzeń ceramiki może wyciągnąć się już przy lekkim szarpnięciu kurtyny.

• Jak dobrać kołki i wkręty do wnęki okiennej
• Uszczelnienie rolety pianką niskoprężną we wnęce
• Najczęstsze błędy przy montażu rolety we wnęce okiennej
• Kiedy wezwać fachowca
• Wpływ uszczelnienia na bilans energetyczny
• Napęd elektryczny a ręczny
• Normy i przepisy prawne

Do betonu i cegły pełnej sprawdzają się kołki rozporowe z tworzywa o średnicy 8 mm i wkręty o długości co najmniej 60 mm. Rozporowe elementy działają na zasadzie tarcia klinowego: po wkręceniu śruby polietylenowy lub nylonowy kołek rozszerza się w otworze, klinując się w materiale nośnym.

Przy ścianie z betonu komórkowego (AAC) lepszym rozwiązaniem są kołki ramowe z długą strefą rozporu, ponieważ nacisk rozkłada się na większą powierzchnię miękkiego podłoża. Zwykły kołek 6×40 mm w AAC wyciąga się przy sile 0,3 kN, podczas gdy kołek ramowy 10×100 mm utrzymuje obciążenie rzędu 1,5-2,5 kN.

Wnęki w ścianach z pustostawów ceramicznych wymagają kołków do pustych przestrzeni z pierścieniem oporowym lub specjalnych kotew chemicznych. Standardowy kołek rozporowy w pustaku ulega zjawisku tzw. wykręcania kołnierza, ponieważ ciężar rolety generuje moment obrotowy przenoszony na cienką ściankę ceramiki.

Norma PN-EN 13659 określa wymagania wytrzymałościowe dla osłon przeciwsłonecznych, w tym minimalne siły wyciągające z mocowań prowadnic. Dokument wskazuje, że każdy punkt mocowania powinien przenosić co najmniej 400 N siły statycznej. W praktyce oznacza to konieczność zastosowania minimum dwóch kołków na każdą prowadnicę.

Dobór wkręta do materiału ściany

Wkręty do drewna i do metalu różnią się kątem gwintu oraz skokiem zwoju. Wkręt uniwersalny o skoku 2,5 mm sprawdza się w miękkim drewnie i w tworzywie, ale w blasze stalowej prowadnicy rolety wkręt samogwintujący z końcówką wiertła penetruje metal bez wcześniejszego nawiercania.

Stalowe prowadnice o grubości ścianki 0,8-1,2 mm wymagają wkrętów z podcinającą końcówką. Zwykły wkręt z łbem stożkowym może zacząć się obracać w blasze po kilku próbach dokręcania, niszcząc gwint.

Ile punktów mocujących naprawdę potrzebujesz

Rozmieszczenie kołków zależy od wymiarów prowadnicy i przewidywanego obciążenia wiatrem. Dla standardowej rolety o wymiarach 80×150 cm optymalne rozmieszczenie to trzy punkty na każdą prowadnicę: 10 cm od górnej krawędzi, 10 cm od dolnej i jeden pośrodku.

W przypadku rolet o powierzchni powyżej 2 m² liczbę punktów mocujących warto zwiększyć do czterech na prowadnicę. Wiatr w strefie I w Polsce generuje siłę ssącą rzędu 600-900 N/m², co przy dużej kurtynie aluminiowej przekłada się na znaczne obciążenie krawędzi.

Zalecana średnica i długość łączników dla popularnych materiałów ściennych:

Podane wartości to dolna granica bezpieczeństwa, poniżej której mocowanie zaczyna pracować sprężyście i odkształcać się pod obciążeniem wiatrem. Realna praktyka pokazuje, że zbyt krótkie mocowanie prowadzi do wyciągania się kołków w cyklach mróz-odwilż.

Narzędzia potrzebne do precyzyjnego montażu

Wiertarka udarowa z wiertłem do betonu 8 mm lub 10 mm w zależności od dobranego kołka stanowi absolutne minimum. Wkrętarka akumulatorowa z momentem obrotowym regulowanym zapobiega przekręcaniu wkrętów w miękkich materiałach.

Poziomica laserowa lub klasyczna 60 cm pozwala ustawić prowadnice idealnie pionowo. Odchylenie nawet 2 mm na metrze bieżącym prowadnicy powoduje zacięcia pancerza rolety podczas opuszczania i podnoszenia.

Dodatkowo przydatne są: ołówek stolarski, miarka laserowa, wiertło do metalu 4 mm do ewentualnego nawiercania prowadnic oraz młotek do delikatnego osadzania kołków w otworach.

Przed wierceniem zawsze sprawdzaj lokalizację przewodów elektrycznych detektorem. Uszkodzenie kabli w ścianie podczas montażu rolety we wnęce okiennej to nie tylko kłopot, ale potencjalne zagrożenie porażeniem prądem przy późniejszych pracach. Koszt detektora napięcia to 60-150 zł, a naprawa uszkodzonej instalacji potrafi przekroczyć 1000 zł.

Uszczelnienie rolety pianką niskoprężną we wnęce

Montaż rolety we wnęce okiennej bez odpowiedniego uszczelnienia generuje straty ciepła rzędu 15-20% w strefie okna. Pianka poliuretanowa niskoprężna zamyka mikroszczeliny między skrzynką a murem, eliminując mostki termiczne i chroniąc mechanizm przed wilgocią.

Preparaty niskoprężne zwiększają objętość powoli i pod niewielkim ciśnieniem, nie odkształcając przy tym delikatnych profili PVC. Pianka wysokoprężna osiąga ciśnienie robocze 5-15 kPa i potrafi wypaczyć skrzynkę rolety nawet o 8-12 mm. To zaś powoduje klinowanie się pancerza.

Szczelinę między ościeżem a skrzynką rolety wypełnia się w 30-40%, ponieważ pianka poliuretanowa potraja swoją objętość w ciągu pierwszych 60 minut. Nadmiar preparatu wypływa z boków i można go po około godzinie odciąć nożem. Pełne utwardzenie trwa 24 godziny, dopiero wtedy pianka osiąga deklarowane parametry izolacyjności.

Warstwa 14 mm utwardzonej pianki PU redukuje straty energii cieplnej o wartość U odpowiadającą około 0,4 W/m²K oraz tłumi hałas z zewnątrz o 8-12 dB. Mechanizm działania jest prosty: zamknięte pęcherzyki gazu w strukturze pianki stanowią barierę dla przepływu ciepła i fal dźwiękowych.

Pianka niskoprężna wymaga zwilżenia podłoża wodą przed aplikacją. Poliuretan reaguje z wilgocią powietrza, dlatego suche podłoże ogranicza ekspansję i pogarsza przyczepność. Puszkę należy wstrząsać przez 30 sekund przed użyciem, w przeciwnym razie składniki nie zmieszają się równomiernie.

Kiedy niskoprężna, a kiedy wysokoprężna

Pianka wysokoprężna w wnęce okiennej powoduje charakterystyczne wypaczenia skrzynki do wewnątrz, które objawiają się już po 2-3 godzinach od aplikacji. Każdy producent rolet precyzuje w instrukcji, że montaż we wnęce wymaga wyłącznie pianki o ekspansji poniżej 30% lub preparatów oznaczonych jako niskoprężne.

Po 60 minutach od aplikacji pianka osiąga stan umożliwiający wstępne cięcie. Używa się do tego ostrego noża z wymiennymi ostrzami. Cięcie zbyt wcześnie prowadzi do wyrywania struktury i tworzenia nieestetycznych wgłębień. Zbyt późne cięcie utrudnia obróbkę i wymaga szlifowania.

Kolejność montażu i uszczelnienia

Prawidłowa sekwencja prac przy montażu rolet zewnętrznych wygląda następująco: osadzenie skrzynki w otworze okiennym, tymczasowe ustabilizowanie klinami dystansowymi, wywiercenie otworów montażowych, montaż prowadnic, wstępna regulacja, a dopiero na końcu aplikacja pianki.

Aplikacja pianki przed ostatecznym ustawieniem prowadnic prowadzi do zablokowania elementów w nieprawidłowej pozycji. Szczególnie dotyczy to rolet z napędem elektrycznym, gdzie precyzja ustawienia wpływa na poprawność pracy silnika.

Po utwardzeniu pianki i odcięciu nadmiaru odsłonięte powierzchnie należy zabezpieczyć przed działaniem promieni UV. Utwardzona pianka poliuretanowa pod wpływem słońca kruszeje i żółknie w ciągu 3-6 miesięcy. Ochronę stanowi warstwa tynku, gipsu lub specjalistycznej farby elewacyjnej.

Słońce wnika w głąb pianki nawet przez cienką warstwę tynku, dlatego odsłonięte fragmenty po obwodzie wnęki warto pokryć dodatkową warstwą ochronną lub listwą maskującą. Mowa tu o elementach narażonych na bezpośrednie działanie promieniowania słonecznego.

W polskich warunkach klimatycznych, gdzie indeks UV osiąga wartości 7-8 w miesiącach letnich, pianka nieosłonięta traci właściwości izolacyjne w ciągu jednego sezonu grzewczego. Współczynnik λ poliuretanu wzrasta z 0,035 W/mK do ponad 0,045 W/mK, co przekłada się na wzrost strat ciepła o 25-30%.

Minimalna szerokość szczeliny roboczej, którą pianka wypełnia skutecznie, to 8 mm. Poniżej tej wartości preparat nie jest w stanie równomiernie rozprowadzić się w szczelinie i powstają puste przestrzenie. Szczeliny powyżej 40 mm wymagają dwuetapowego wypełniania z przerwą na wstępne utwardzenie pierwszej warstwy.

Najczęstsze błędy przy montażu rolety we wnęce okiennej

Zbyt płytkie wiercenie otworów to klasyka problemów z mocowaniem. Łby kołków wystają ponad powierzchnię skrzynki i uniemożliwiają szczelne przyleganie tynku. Efektem są pęknięcia wzdłuż linii montażowej już po pierwszej zimie.

Wykorzystanie kołków uniwersalnych w ścianach z pustostawów to drugi najczęstszy grzeszek. Porowata struktura pustaka ceramicznego nie daje klasycznego kołka rozporowego odpowiedniego podparcia i element zaczyna się luzować przy każdym silniejszym podmuchu wiatru.

Brak zwilżenia podłoża przed aplikacją pianki prowadzi do słabej ekspansji i przyczepności. Poliuretan nie potrafi pobrać wilgoci z suchego betonu i reaguje fragmentarycznie, zostawiając wewnątrz puste przestrzenie. Takie słabe punkty stają się mostkami termicznymi w eksploatacji.

Nierówności wnęki okiennej wynikające z błędów murarskich niejednokrotnie wymuszają niestandardowe rozwiązania. Zamiast wyrównywać podłoże, niektórzy wykonawcy próbują kompensować krzywizny klinami montażowymi pod skrzynką. Pianka PU nie jest w stanie wyrównać odchyleń większych niż 5 mm na metrze bieżącym.

Aplikacja pianki wysokoprężnej zamiast niskoprężnej wypacza profile PCV i aluminium. Ciśnienie wewnętrzne utwardzonej pianki potrafi przekroczyć 0,2 MPa, co dla cienkościennej skrzynki oznacza trwałe odkształcenie. Naprawa polega na wymianie całego segmentu, co przy roletach nadstawnych generuje koszt 300-600 zł.

Roleta bez regulacji napięcia sprężyny zaczyna samoczynnie opadać lub unosić się po kilku tygodniach użytkowania. Mechanizm zwijający wymaga ustawienia właściwego momentu obrotowego sprężyny już na etapie montażu, inaczej dochodzi do nierównomiernego nawijania pancerza.

Pomijanie pionowania prowadnic to przyczyna 70% zacięć pancerza rolety. Nawet 1,5° odchylenia od pionu powoduje, że aluminiowe lamele ocierają o krawędź prowadnicy przy każdym pełnym cyklu pracy. Po roku eksploatacji na prowadnicy widoczne są wyraźne ślady ścierania.

Brak zabezpieczenia pianki przed UV

Utwardzona pianka poliuretanowa pod wpływem promieniowania słonecznego zmienia kolor na żółty i staje się krucha. Struktura komórkowa rozpada się, tworząc drobne otwory, które przepuszczają wodę i powietrze. Po 6-12 miesiącach taka pianka traci 50-70% właściwości izolacyjnych.

Zabezpieczenie stanowi warstwa tynku o grubości minimum 3 mm lub farba elewacyjna odporna na UV. Warstwa ochronna pochłania 95-99% promieniowania w zakresie 280-400 nm, które jest odpowiedzialne za degradację poliuretanu.

Nieprawidłowe rozstawienie punktów mocowania

Montaż rolet zewnętrznych krok po kroku wymaga wiercenia otworów w odstępach 40-60 cm na prowadnicy. Zbyt duże odstępy powodują uginanie się profili pod naporem wiatru, zbyt małe osłabiają strukturę ściany i komplikują późniejsze prace remontowe.

Rozstaw mocowań powinien uwzględniać krawędzie strefy montażowej: minimum 10 cm od narożnika wnęki, minimum 5 cm od krawędzi ościeżnicy. Te limity wynikają z rozkładu naprężeń w murze w pobliżu otworów okiennych, gdzie koncentracja sił jest największa.

Pomijanie sprawdzenia poziomu i pionu

Poziomica laserowa przyspiesza pracę, ale nie zastępuje klasycznej poziomicy 60 cm przy montażu prowadnic rolety. Laser rzuca wiązkę z dokładnością ±0,2 mm/m, natomiast prawdziwy pion wyznacza się libelką na krótkim odcinku z dokładnością ±0,5 mm/m.

Prowadnica odchylona od pionu o więcej niż 1,5 mm na metrze bieżącym wymaga ponownego ustawienia. Tolerancja montażowa podana przez producentów rolet to zazwyczaj ±2 mm na całej wysokości prowadnicy.

Co przydarza się przy złych mocowaniach

Luzujące się kołki w betonie komórkowym prowadzą do powolnego wysuwania się całej rolety z wnęki. Proces trwa od kilku tygodni do kilku miesięcy, ale kończy się koniecznością demontażu i ponownego mocowania. W skrajnych przypadkach roleta wypada i niszczy elewację.

Naprawa polega na zastosowaniu kotew chemicznych w miejsce kołków mechanicznych. Żywica wypełnia otwór i wiąże gwintowany pręt z materiałem ściany na całej długości. Koszt kotwy chemicznej to 15-30 zł, ale wymaga wstrzymania prac na 24 godziny do czasu związania żywicy.

Przed przystąpieniem do montażu zmierz wnękę w trzech punktach: na górze, pośrodku i na dole. Minimalna szerokość wnęki dla typowej rolety nadstawnej 80×150 cm to 86 cm, dla podtynkowej 92 cm. Jeśli wnęka jest węższa niż zmierzone odstępy, montaż wymaga korekty wymiarów rolety lub wybrania innego modelu.

Kiedy wezwać fachowca

Montaż rolet zewnętrznych na oknie na wysokości powyżej 3 metrów wymaga rusztowania lub podnośnika koszowego. Praca na drabinie przystawnej przy takich wysokościachach narusza przepisy BHP i naraża na upadek z wysokości. Koszt wynajęcia rusztowania przestawnego na jeden dzień to 80-150 zł, co wlicza się w cenę usługi fachowca.

Rolety z napędem elektrycznym wymagają podłączenia do instalacji elektrycznej o napięciu 230 V. Prace przy takim napięciu w strefie zewnętrznej okna powinien wykonywać elektryk z uprawnieniami SEP. Samodzielne podłączenie silnika grozi porażeniem prądem i utratą gwarancji na urządzenie.

Brak doświadczenia w pracy z elektronarzędziami to trzeci sygnał, że montaż rolety we wnęce okiennej warto powierzyć ekipie. Wiertarka udarowa w rękach osoby przyzwyczajonej do wkrętarki potrafi przewiercić się przez ścianę na wylot, uszkadzając sąsiednią wnękę lub izolację termiczną.

Ściany z nietypowych materiałów, takich jak kamień łamany, żużlobeton lub stare mury z cegły wapienno-piaskowej, wymagają specjalistycznego podejścia. Kołkowanie w takim podłożu różni się od pracy w nowoczesnych materiałach i często wymaga użycia kotew chemicznych zamiast mechanicznych.

Renowacja starego budynku z zachowaniem elementów zabytkowych wyklucza standardowy montaż rolet zewnętrznych. Każdy taki obiekt wymaga indywidualnego projektu dostosowania mocowań do istniejącej struktury ściany, co wykracza poza zakres prac majsterkowicza.

Samodzielny montaż rolety zewnętrznej krok po kroku jest opłacalny finansowo w budynkach jednorodzinnych nowego typu, gdzie ściany mają przewidywalną strukturę. Koszt ekipy monterskiej to 150-300 zł za sztukę, co przy kilku oknach zwraca się w postaci uniknięcia błędów kosztujących więcej niż sama usługa.

Wpływ uszczelnienia na bilans energetyczny

Okno z nieuszczelnioną roletą zewnętrzną traci przez szczeliny montażowe od 12 do 18% więcej ciepła niż okno z prawidłowo wypełnioną pianką PU. Współczynnik U całego zestawu wzrasta z 1,1 W/m²K do 1,3-1,4 W/m²K przy 14 mm szczelinie roboczej wypełnionej pianką niskoprężną.

Dom jednorodzinny o powierzchni okien 25 m² w standardzie WT 2021 traci przez przeszklenia około 5500-6500 kWh rocznie. Uszczelnienie wszystkich rolet zmniejsza te straty o 700-900 kWh, co przy cenie 0,65 zł/kWh daje oszczędność 450-580 zł w skali roku.

Skrzynka rolety nadstawnej stanowi największy mostek termiczny w strefie okna. Bez dodatkowej izolacji wewnętrznej różnica temperatury na powierzchni wewnętrznej w zimie sięga 5-7°C w stosunku do reszty ościeżnicy, co sprzyja kondensacji pary wodnej i rozwojowi pleśni.

Rozwiązaniem jest naklejenie od wewnątrz warstwy folii termoizolacyjnej lub montaż dodatkowej wkładki z polistyrenu ekspandowanego o grubości 10-15 mm. Koszt materiału to 15-25 zł za okno, a redukcja strat ciepła przez skrzynkę sięga 35-40%.

Napęd elektryczny a ręczny

Rolety z napędem elektrycznym sterowane pilotem lub aplikacją mobilną kosztują 450-1200 zł/szt. więcej niż odpowiedniki ręczne. Różnica zwraca się w domach wielokondygnacyjnych, gdzie codzienne podchodzenie do okna w celu regulacji rolety jest uciążliwe.

Montaż rolet elektrycznych wymaga doprowadzenia kabla zasilającego 3×1,5 mm² od rozdzielni lub najbliższego gniazda. W domach oddanych do użytku przed 2015 rokiem instalacja w strefie okien bywa niewystarczająca i wymaga poprowadzenia dodatkowego obwodu.

Silnik rurowy montowany wewnątrz skrzynki rolety pobiera 120-200 W mocy, a pobór prądu w trybie czuwania to 0,5-1,5 W. Sterowanie radiowe na częstotliwości 433 MHz lub 868 MHz pozwala na integrację z systemami inteligentnego domu w standardach Z-Wave, Zigbee lub KNX.

Awaryjność napędów elektrycznych jest wyższa niż mechanizmów ręcznych, ale nowoczesne silniki wytrzymują 20 000-30 000 cykli pracy, co przy codziennym użytkowaniu daje żywotność 15-20 lat. Najczęstszym powodem awarii pozostaje wilgoć przedostająca się przez nieszczelną skrzynkę.

Mechanizm ręczny z taśmą lub korbą kosztuje 80-200 zł i nie wymaga żadnej instalacji elektrycznej. Trwałość takiego rozwiązania sięga 25-30 lat bez konserwacji, co czyni go ekonomicznym wyborem dla okien rzadko używanych lub w budynkach letniskowych.

Normy i przepisy prawne

Norma PN-EN 13659:2015-04 określa wymagania techniczne dla osłon przeciwsłonecznych, w tym rolet zewnętrznych. Dokument definiuje klasy odporności na obciążenie wiatrem od 0 do 6, przy czym dla Polski minimalna klasa to 3-4 w zależności od strefy wiatrowej.

Eurokod 1 (PN-EN 1991-1-4) podaje wartości obciążenia wiatrem dla poszczególnych stref Polski. Teren większości kraju zaliczany jest do stref I i II o ciśnieniu referencyjnym 0,30-0,42 kPa. Nadmorski pas od Szczecina po Gdańsk to strefa III o wartości 0,52 kPa.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), nakładają wymóg izolacyjności termicznej dla przegród przeziernych i nieprzeziernych. Roleta zewnętrzna współpracuje z oknem w spełnieniu wymagań współczynnika U dla całej przegrody.

Montaż rolet zewnętrznych w budynkach zabytkowych wymaga pozwolenia konserwatora zabytków. Dotyczy to obiektów wpisanych do rejestru lub ewidencji zabytków. Bez zgody montaż może zostać nakazany do usunięcia, a właściciel narażony na karę administracyjną.

W budynkach wielorodzinnych zmiana wyglądu elewacji, w tym montaż rolet zewnętrznych, wymaga uchwały wspólnoty lub spółdzielni mieszkaniowej. Bez zgody pozostałych właścicieli lokali montaż narusza przepisy ustawy o własności lokali.

Prawidłowy montaż rolety we wnęce okiennej sprowadza się do trzech filarów: precyzyjnego doboru kołków do materiału ściany, wypełnienia szczeliny pianką niskoprężną w 30-40% objętości oraz zabezpieczenia pianki warstwą ochronną przed UV.

Średni czas montażu jednego okna przez doświadczonego majsterkowicza wynosi 2-4 godziny i wymaga podstawowego zestawu narzędzi: wiertarki udarowej, wkrętarki akumulatorowej, poziomicy oraz puszki pianki PU niskoprężnej. Najczęstszym błędem pozostaje użycie pianki wysokoprężnej, która wypacza profile PVC i generuje kosztowną wymianę skrzynki.

Zaangażowanie fachowca opłaca się przy montażu powyżej 3 metrów wysokości oraz przy roletach z napędem elektrycznym wymagającym podłączenia do instalacji 230 V. Samodzielna praca ma sens w domach jednorodzinnych z przewidywalną strukturą ściany i przy standardowych wymiarach wnęki.

Źródła danych i przepisów

Norma PN-EN 13659:2015-04 „Osłony przeciwsłoneczne. Wymagania eksploatacyjne i bezpieczeństwa", dostępna w Polskim Komitecie Normalizacyjnym (pkn.pl).

Eurokod 1 (PN-EN 1991-1-4) „Oddziaływania na konstrukcje. Oddziaływania wiatru", dostępny w systemie PKN.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), dostępne w Internetowym Systemie Aktów Prawnych (isap.sejm.gov.pl).

Ustawa z dnia 24 czerwca 1994 r. o własności lokali (Dz.U. 2021 poz. 1048 z późn. zm.), dostępna w Internetowym Systemie Aktów Prawnych.

Karty techniczne producentów pianek poliuretanowych, w tym dane dotyczące ekspansji, czasu obróbki i współczynnika λ, publikowane na stronach producentów chemii budowlanej.
