Mocowanie balustrady balkonowej od czoła praktyczny przewodnik

Montaż balustrady od czoła krok po kroku

Czołowe mocowanie balustrady balkonowej od czoła płyty wymaga precyzji co do milimetra i zrozumienia, jak obciążenia przenoszą się z poręczy na konstrukcję budynku. Śruby wkręcone w krawędź boczną działają na zasadzie ścinania, a nie wyrywania, dlatego cały system zyskuje znacznie wyższą odporność na siły poziome, czyli te, które powstają, gdy ktoś mocno oprze się o barierkę.

• Montaż balustrady od czoła krok po kroku
• Minimalna grubość płyty pod balustradę czołową
• Kotwy do montażu balustrady od czoła mechaniczne czy chemiczne?
• Montaż czołowy vs górny różnice i kiedy co wybrać
• Najczęstsze błędy przy mocowaniu balustrady od czoła

Przed rozpoczęciem pracy warto ustalić trasę instalacji i oznaczyć punkty montażu słupków. Rozstaw osiowy powinien wynosić od 90 do 110 centymetrów, co odpowiada zaleceniom normy PN-EN 1991-1-1 dla obciążeń użytkowych balkonów przy domach jednorodzinnych oraz niskim blokach mieszkalnych.

Kolejny etap stanowi wiercenie otworów pod kotwy chemiczne przy użyciu wiertnicy z koronką diamentową lub wiertła udarowego z końcówką widiową. Średnica i głębokość otworu musi odpowiadać danym producenta żywicy, najczęściej jest to 12 do 16 milimetrów przy głębokości od 100 do 150 milimetrów.

Po dokładnym oczyszczeniu otworów z pyłu (szczotką i przedmuchaniem) wprowadza się żywicę, a następnie wkręca pręt gwintowany. Kotwa osiąga pełną nośność po upływie czasu wiązania podanego na opakowaniu, w warunkach letnich zwykle po 30 do 45 minutach, w niskich temperaturach nawet po kilku godzinach.

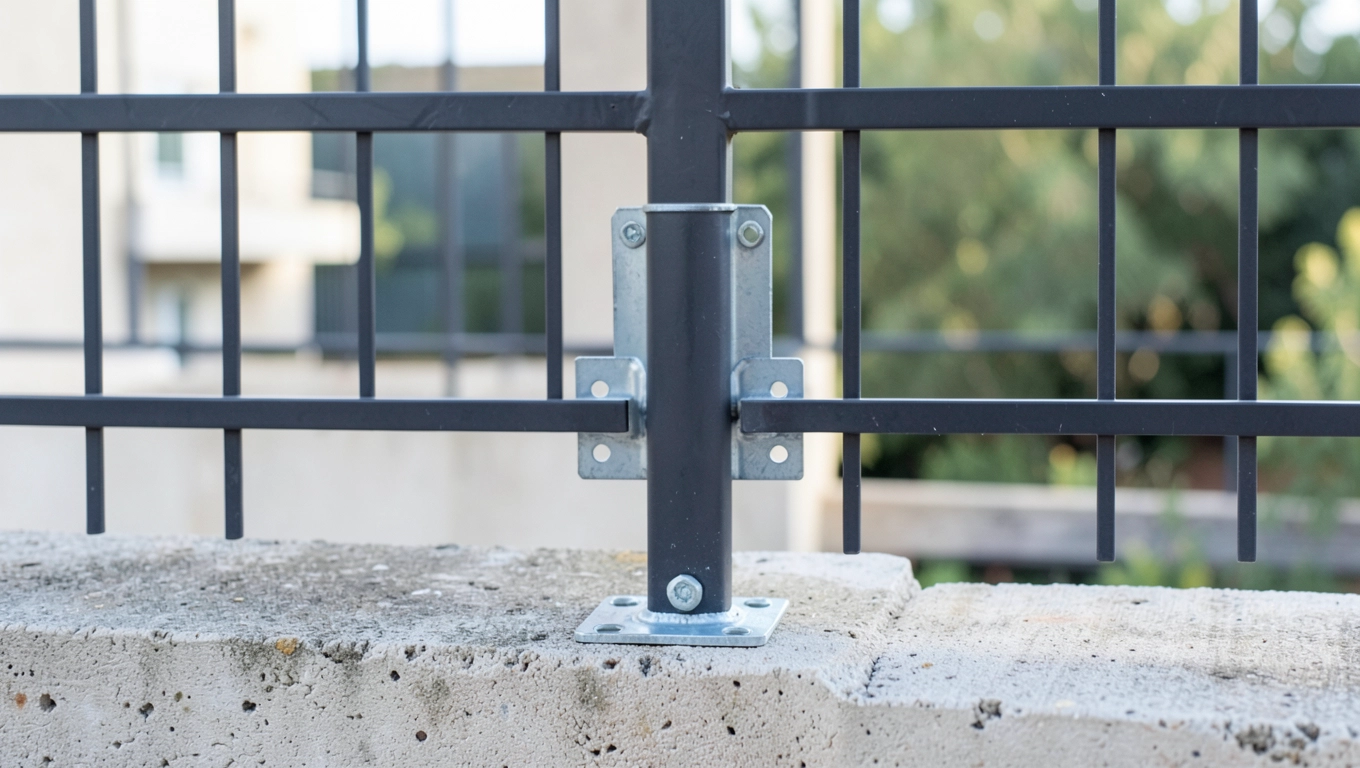

Gdy kotwy są gotowe, mocuje się uchwyty kątowe lub wsporniki słupków. Poziomowanie odbywa się przy pomocy lasera liniowego, dzięki czemu cała linia balustrady zachowuje identyczną wysokość na całej długości balkonu. Po ustawieniu słupków przykręca się poręcz, najczęściej rurę ze stali nierdzewnej lub aluminium o średnicy 42,4 lub 48,3 milimetra.

Cały proces trwa od jednego do dwóch dni roboczych dla balkonu o długości do sześciu metrów, przy czym najwięcej czasu zajmuje wiercenie i wiązanie żywicy, a nie sam montaż widocznych elementów.

Wskazówka fachowca: nigdy nie pomijaj próby wyciągania kotwy po utwardzeniu. Jeśli pręt daje się wyciągnąć ręką, otwór był źle oczyszczony i cały punkt trzeba wykonać ponownie, przesuwając go o minimum 5 centymetrów.

Minimalna grubość płyty pod balustradę czołową

Czołowy montaż balustrady balkonowej zaczyna się od pytania o nośność krawędzi płyty, w którą wchodzą śruby. Grubość stropu balkonowego powinna wynosić minimum 14 centymetrów dla stropu żelbetowego monolitycznego, natomiast w przypadku płyt prefabrykowanych typu filigran wymagana grubość warstwy nad rdzeniem wzrasta do 16 do 18 centymetrów.

Cienkie płyty o grubości poniżej 12 centymetrów praktycznie uniemożliwiają bezpieczne mocowanie czołowe, ponieważ kotwy nie mają wystarczającego zakotwienia w betonie. Siły wyrywające mogą wówczas doprowadzić do wykruszenia stożka betonu i w konsekwencji do wyrwania całego słupka.

Zbrojenie krawędzi płyty odgrywa rolę równie istotną jak sama grubość. Stalowe pręty podłużne i strzemiona umieszczone w obrębie 5 centymetrów od czoła płyty decydują o tym, czy mocowanie przeniesie obciążenia rozciągające bez pęknięć.

Projektant konstrukcji powinien zweryfikować lokalizację istniejącego zbrojenia przed dopuszczeniem montażu. W tym celu wykonuje się badanie skanerem ferromagnetycznym lub radiodetektorem, dzięki czemu unika się przewiercenia przez stal nośną.

Przy starszych balkonach, gdzie dokumentacja projektowa bywa niekompletna, wskazane jest wykonanie odkrywki kontrolnej w narożniku płyty. Pozwala to potwierdzić średnicę i rozmieszczenie prętów, zanim ekipa montażowa rozpocznie wiercenie seryjne.

Uwaga: przy płytach cieńszych niż 14 centymetrów jedynym rozsądnym rozwiązaniem pozostaje montaż górny albo wzmocnienie krawędzi stalowym kątownikiem osadzonym na żywicy i śrubach przelotowych.

Kotwy do montażu balustrady od czoła mechaniczne czy chemiczne?

Mocowanie balustrady balkonowej od czoła opiera się w dużej mierze na jakości połączenia kotwa-beton. Dwa podstawowe warianty, czyli kotwy mechaniczne (rozporowe) oraz kotwy chemiczne (żywiczne), różnią się zasadniczo mechaniką działania i zakresem zastosowania.

Kotwa mechaniczna rozpiera się w otworze dzięki klinowej tulei, która dociska się do ścianek betonu. Siła trzymania zależy od twardości podłoża i dokładności wiercenia. W betonie klasy C25/30 kotwa M12 osiąga nośność wyrywającą rzędu 12 do 18 kN, co wystarcza dla typowej balustrady o obciążeniu 1 kN/m.

Kotwa chemiczna działa na zupełnie innej zasadzie. Żywica wypełnia całą objętość otworu i po utwardzeniu łączy pręt gwintowany z betonem na całej powierzchni styku. Dzięki temu obciążenie rozkłada się równomiernie, bez koncentracji naprężeń w jednym punkcie.

W przypadku krawędzi płyty, gdzie beton jest często słabszy i narażony na mikropęknięcia, kotwa chemiczna zdecydowanie wygrywa. Żywica kompensuje drobne ubytki i nie generuje sił rozporowych mogących rozszczepić krawędź płyty.

Kotwa mechaniczna bywa tańsza i szybsza w montażu, jednak na krawędzi czołowej sprawdza się jedynie w betonie wysokiej klasy, z dala od rys i pęknięć. W praktyce oznacza to nowe budynki z zachowaną dokumentacją oraz pewnością co do jakości wylewki.

Norma PN-EN 1992-4 dopuszcza oba rozwiązania, lecz wymaga, by kotwy pracujące blisko krawędzi (odległość mniejsza niż 10-krotność średnicy kotwy) były projektowane z uwzględnieniem zredukowanej nośności. W takiej sytuacji kotwy chemiczne eliminują ryzyko rozłupania betonu, co czyni je wyborem bezpieczniejszym.

Rada praktyczna: jeśli projektant wątpi w jakość betonu przy krawędzi, zawsze warto dobrać kotwę chemiczną z aprobatą ETA, opatrzoną klasą żywicy dopasowaną do warunków wilgotnościowych balkonu.

Montaż czołowy vs górny różnice i kiedy co wybrać

Decyzja między mocowaniem balustrady balkonowej od czoła a montażem od góry zależy od kilku zmiennych: grubości płyty, oczekiwań estetycznych, dostępnego budżetu oraz planowanego terminu realizacji. Każda z tych metod ma swoje uzasadnienie i ograniczenia.

Montaż górny polega na osadzeniu słupków w posadzce balkonu, najczęściej przy użyciu płaskich płyt bazowych przykręcanych do wierzchniej warstwy. Rozwiązanie wymaga mniejszej głębokości wiercenia, jest prostsze w wykonaniu i tańsze o około 20 do 30 procent w porównaniu z wariantem czołowym.

Montaż czołowy natomiast zachowuje ciągłą, niezakłóconą posadzkę balkonu, eliminuje widoczne płyty montażowe i ułatwia późniejsze układanie desek kompozytowych lub płytek wielkoformatowych. Co więcej, pozwala odsunąć słupek od krawędzi posadzki, co zwiększa bezpieczeństwo osób opierających się o barierkę.

W budynkach z płytami prefabrykowanymi o kontrolowanej geometrii montaż górny bywa korzystniejszy, ponieważ wiercenie odbywa się w warstwie o znanej grubości. Montaż czołowy w takim wypadku wymaga każdorazowej weryfikacji zbrojenia krawędzi, co wydłuża czas przygotowań.

Montaż czołowy najlepiej sprawdza się w nowoczesnych domach z grubą płytą żelbetową, projektach premium, w których istotna jest czysta linia posadzki, oraz na balkonach narażonych na intensywne opady, gdzie każdy dodatkowy element na powierzchni to potencjalne miejsce korozji.

Montaż górny to rozsądna opcja w przypadku balkonów modernizowanych, gdzie zależy na szybkim terminie realizacji, w budynkach z płytami kanałowymi, przy ograniczonym budżecie oraz tam, gdzie estetyka posadzki schodzi na dalszy plan.

Uwaga: w strefach nadmorskich i na balkonach narażonych na sól drogową montaż czołowy eliminuje metalowe płyty bazowe narażone na korozję wżerową, co znacząco wydłuża żywotność całego systemu nawet do 30 lat bez większych przeglądów.

Najczęstsze błędy przy mocowaniu balustrady od czoła

Każdy błąd montażowy może skutkować utratą stabilności, pęknięciem płyty balkonowej lub w skrajnych przypadkach wypadkiem. Poniższe zestawienie obejmuje pięć najczęstszych uchybień, które pojawiają się na polskich budowach niezależnie od regionu.

Pierwszym i zarazem najpoważniejszym błędem jest pomijanie weryfikacji nośności płyty. Montaż rozpoczyna się bez sprawdzenia grubości krawędzi, klasy betonu ani lokalizacji zbrojenia, a jedynym wyznacznikiem staje się wizualna ocena.

Drugi błąd polega na zastosowaniu zwykłych śrub rozporowych zamiast kotew chemicznych w betonie niskiej klasy lub w strefie krawędziowej. Śruby rozporowe generują siły boczne, które w słabym betonie powodują odpryski i wykruszenia.

Trzeci problem to mieszanie elementów od różnych producentów. System balustradowy projektowany jest jako całość: uchwyty, słupki, łączniki i zaślepki mają współgrać wymiarowo. Zestawienie przypadkowych komponentów prowadzi do niedokładności, luzów i obniżonej sztywności.

Czwarte uchybienie wiąże się z brakiem izolacji przeciwwilgociowej. Otwory po wierceniu należy zabezpieczyć przed wnikaniem wody, która zamarzając w porach betonu rozsadza go od środka. Pominięcie tego kroku oznacza degradację kotwy po kilku sezonach.

Piąty błąd dotyczy montażu na płycie zbyt cienkiej, o grubości poniżej 12 centymetrów. Nawet najlepsza kotwa nie uratuje sytuacji, gdy materiał bazowy nie zapewnia odpowiedniego zakotwienia. W takiej sytuacji konieczna jest zmiana technologii lub wzmocnienie krawędzi.

Uwaga: każdy z tych błędów może nie dawać widocznych objawów przez pierwsze tygodnie, a nawet miesiące. Dopiero intensywne użytkowanie balkonu lub zima z mrozami obnażają prawdziwy stan montażu.

Aby ich uniknąć, kluczowe okazuje się przestrzeganie kilku zasad: projekt konstrukcyjny z obliczeniami, dobór kotew z aprobatą, stosowanie kompletnego systemu jednego producenta oraz wykonanie próby wyciągania kotwy na pierwszym punkcie montażowym.

Jeżeli balkon znajduje się w starszym budynku, dokumentacja bywa niekompletna. W takiej sytuacji rozsądnym posunięciem jest skonsultowanie się z konstruktorem, który oceni stan płyty i dopuszczalne obciążenia. Bez tej weryfikacji nawet najlepsza ekipa montażowa działa po omacku, a to zawsze ryzyko.

Rada: jeszcze przed podpisaniem umowy z ekipą warto poprosić o projekt warsztatowy montażu z rozmieszczeniem punktów kotwienia, wykazem materiałów oraz obliczeniami nośności. Profesjonalny wykonawca przedstawi taki dokument bez oporów, a jego brak powinien zapalić czerwoną lampkę.

Balustrada zamontowana od czoła, z zachowaniem norm i przy użyciu właściwych materiałów, służy bezproblemowo przez dziesięciolecia. Różnica między rozwiązaniem bezpiecznym a ryzykownym sprowadza się do kilku detali: jakości kotwy, poprawnego wiercenia i szacunku dla parametrów płyty. Warto poświęcić te kilka godzin na planowanie, by uniknąć kosztownych napraw lub, co gorsza, wypadku.
