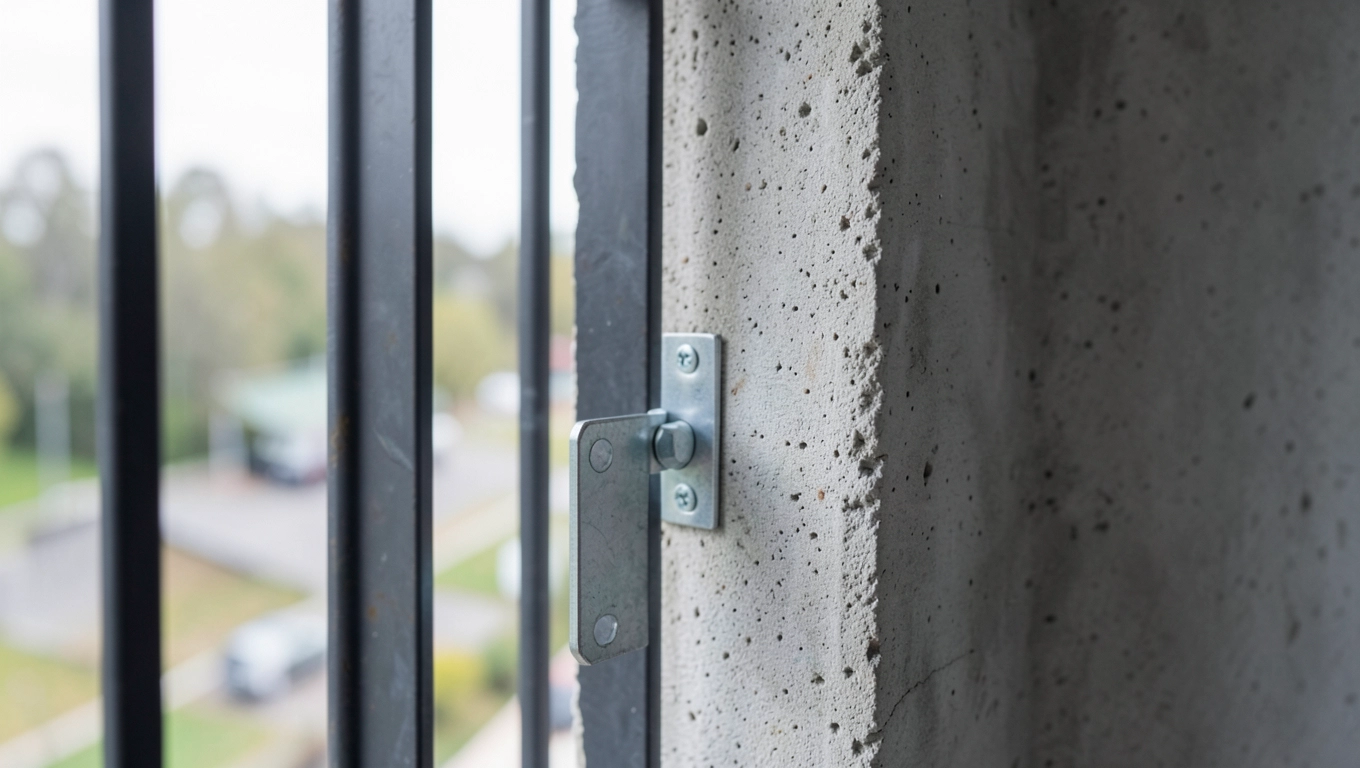

Mocowanie balustrady balkonowej do ściany bez błędów

Balustrada trzyma człowieka na krawędzi metra nad chodnikiem albo dziesięciu metrów nad podłogą klatki schodowej, więc każdy błąd przy jej mocowaniu do ściany obraca się w konkretne konsekwencje dla zdrowia. Poniżej znajdziesz pełną ścieżkę: od rozpoznania podłoża, przez dobór kotwy i technikę wiercenia, po kontrolę momentu i uszczelnienie, a także warianty dla balkonu francuskiego, tarasu i schodów. Całość oparta na normie PN-EN 1991-1-1 oraz kartach technicznych kotew, więc porady działają równie dobrze w niedzielnym remoncie, jak i w rękach wykonawcy.

• Montaż balustrady balkonowej krok po kroku
• Jaka kotwa do balustrady w betonie
• Kotwa chemiczna do balustrady na elewacji
• Mocowanie balustrady w nietypowych miejscach
• Najczęstsze błędy przy mocowaniu balustrady
• Kontrola po montażu i przepisy
• Najczęściej zadawane pytania

Montaż balustrady balkonowej krok po kroku

Zanim wiertarka dotknie ściany, musisz wiedzieć, w co wkręcasz. Beton klasy C20/25 przyjmuje inne siły niż cegła kratówka, a pustaki ceramiczne wręcz wykluczają kotwienie bez wcześniejszego sprawdzenia nośności. Stuknij młotkiem w podłoże: głuchy dźwięk oznacza beton, pusty to ceramika lub gazobeton, a sypki pył po uderzeniu zdradza tynk albo zwietrzałą zaprawę.

Rozstaw słupków to drugi parametr, którego nie wolno zgadywać. W warunkach domowych normy budowlane nie narzucają konkretnej wartości, lecz fizyka jest nieubłagana: przy obciążeniu użytkowym 1 kN/m na poręcz (PN-EN 1991-1-1) i ramie o długości 110 cm moment zginający przy słupku rośnie do około 0,55 kNm. Rozstaw 120 cm to górna rozsądna granica dla stali, powyżej niej profil zaczyna pracować jak trampolina.

Po wyznaczeniu osi przychodzi czas na wiercenie. Średnicę i głębokość otworu dobierasz z karty technicznej wybranej kotwy, nie z pamięci. Dla kotwy M10 w betonie zwykle oznacza to otwór 12 mm na głębokość minimum 60 mm. Wiercisz prostopadle do powierzchni, najlepiej z prowadnicą lub poziomicą laserową, bo każde 5° odchyłu zmniejsza nośność nawet o 20%.

Czyszczenie otworu brzmi prosto, a decyduje o połowie wytrzymałości. Wychanaj pył pompką, przetrzyj szczotką o średnicy otworu, wychanaj ponownie i powtórz cykl czterokrotnie. W betonie z pozostawionym pyłem kotwa wkręcana nie rozprze się prawidłowo, a kotwa chemiczna nie zwiąże z podłożem, lecz z luźnym pyłem.

Moment dokręcania to wartość, którą reguluje klucz dynamometryczny, nie „na oko". Przykładowo kotwa opaskowa M10 w betonie C20/25 wymaga 35 Nm, kotwa chemiczna z prętem M10 od 20 do 40 Nm w zależności od producenta żywicy. Zbyt mocne dokręcenie skręca pręt lub ścina gwint, zbyt słabe zostawia luz, który po miesiącu eksploatacji zamieni się w trzask.

Ostatni etap to uszczelnienie. Miejsce przejścia kotwy przez płytę balkonową lub tynk zamykasz elastyczną masą (poliuretan lub hybryda MS), żeby woda nie wnikała w szczelinę między metalem a betonem. Bez tego zabezpieczenia po dwóch zimach zobaczysz rdzawy nalot, a po pięciu skorodowany trzpień.

Jaka kotwa do balustrady w betonie

W betonie masz do wyboru trzy sprawdzone rozwiązania, z których każde rozwiązuje inny problem. Kotwa wkręcana (segmentowa) działa mechanicznie: gwintowany trzpień rozszerza tuleję, a ta klinuje się o ścianki otworu. Jej przewaga nad zwykłym kołkiem to brak momentu rozporowego w strefie rozciąganej, więc możesz montować bliżej krawędzi płyty.

Kotwa opaskowa (przelotowa) to klasyka inżynierska. Montujesz ją przez płytkę słupka, więc otwór przechodzi przez cały element i kończy się w betonie. Nośność na wyrywanie w klasie C20/25 zaczyna się od 12 kN dla M10 i rośnie do 25 kN dla M16. Sprawdza się wszędzie tam, gdzie liczy się czas i powtarzalność montażu.

Kotwa chemiczna (żywiczna) z prętem gwintowanym to rozwiązanie dla podłoży wymagających. Łączy stal z betonem poprzez masę żywiczną, która po związaniu tworzy monolityczny „węzeł". W betonie zarysowanym, blisko krawędzi (minimum 50 mm) albo przy obciążeniach dynamicznych kotwa chemiczna wygrywa z mechanicznymi, bo siły przenoszą się nie na klinowanie, lecz na przyczepność do ścianek otworu.

Klasę korozyjności środowiska dobierasz na podstawie lokalizacji. W suchym wnętrzu wystarczy stal ocynkowana (C1-C2), na balkonie otwartym potrzebujesz stali nierdzewnej A2 (C3), a w strefie nadmorskiej lub przemysłowej tylko A4 (C4). Niedopasowanie stali do środowiska to najczęstsza przyczyna przedwczesnej korozji, której nie da się cofnąć bez demontażu.

Kotwa chemiczna do balustrady na elewacji

Balkon francuski to przypadek, w którym mocowanie balustrady balkonowej do ściany przechodzi przez warstwę ocieplenia o grubości od 10 do 25 cm. Sam styropian nie przeniesie żadnych sił, więc potrzebujesz tulei dystansowej, która „przeskakuje" ocieplenie i kotwi w ścianie nośnej. Bez tulei cała balustrada wisi w powietrzu i przy pierwszym mocnym szarpnięciu wyrwie się razem z tynkiem.

Dobór tulei zależy od grubości izolacji. Dla 15 cm styropianu wybierasz tuleję o długości 180-200 mm, dla 20 cm już 230 mm. Każda tuleja ma kołnierz dociskający ocieplenie do ściany i wewnętrzny gwint do pręta M10 lub M12. Montaż wygląda tak: wiercisz otwór przez tynk, styropian i ścianę nośną na głębokość minimum 80 mm w murze, czyścisz, wstrzykujesz żywicę i wkręcasz pręt z tuleją.

Elewacja wentylowana (z pustką powietrzną) komplikuje sprawę jeszcze bardziej, bo między tynkiem a ścianą masz 4-8 cm wolnej przestrzeni. W tej sytuacji potrzebujesz tulei teleskopowej albo kotwy montażowej z podkładką dystansową, która rozkłada siłę na większą powierzchnię. Próba wyrywania kontrolnego (pull-out test) obciąża kotwę siłą 1,5× obciążenia użytkowego i trzyma przez 3 minuty; brak trwałego przemieszczenia oznacza sukces.

Przy balkonach na wysokości powyżej 5 m nad terenem wymagana jest asekuracja i rusztowanie, nie drabina. Praca z poziomu okna na 3. piętrze może wyglądać na szybką, lecz przepisy BHP i zdrowy rozsądek nakazują inaczej. Jeśli montaż wymaga wychylania się poza obrys balkonu bez zabezpieczenia, lepiej wynająć ekipę z uprawnieniami.

Mocowanie balustrady w nietypowych miejscach

Schody wewnętrzne i zewnętrzne rządzą się swoimi prawami, bo słupki nie stoją na poziomej płycie, lecz na stopniu lub policzku. Najpopularniejsze rozwiązanie to montaż od góry przez wierzchnią warstwę stopnia, ale wymaga ono wiedzy o grubości materiału wykończeniowego: drewno, gres czy kamień potrafi mieć od 20 do 50 mm, a kotwa musi sięgnąć konstrukcji schodów, nie tylko posadzki.

Montaż z boku (do policzka schodów) jest mniej inwazyjny, ale wymaga kotwy pracującej na ścinanie, nie na wyrywanie. Tu kotwa opaskowa M10 lub M12 z podkładką większą niż standardowa rozkłada siłę na większą powierzchnię i zapobiega wyłamaniu fragmentu betonu. Kąt nachylenia schodów (zwykle 30-38°) sprawia, że obciążenie poziome rozkłada się nierównomiernie, więc słupki przyścienne przejmują większe siły niż te na środku biegu.

Taras nad pomieszczeniem ogrzewanym to kolejny specyficzny przypadek, bo pod posadzką masz hydroizolację, ocieplenie i dopiero strop. Kotwa przechodząca przez hydroizolację musi być uszczelniona z obu stron, a sama hydroizolacja nie może być perforowana bez późniejszego zabezpieczenia. Stosuje się wtedy tuleje z kołnierzem dociskowym i masę uszczelniającą nakładaną po montażu kotwy.

Stare stropy (kamienice, przedwojenne budownictwo) często nie mają dokumentacji ani wiarygodnych danych o nośności. W takiej sytuacji nie zakładaj, tylko sprawdź. Odkucie fragmentu tynku, oględziny zbrojenia i ewentualne badanie nieniszczące (sklerometr do betonu) pozwalają ocenić, czy strop w ogóle przyjmie dodatkowe obciążenie 50-80 kg/m², jakie generuje balustrada ze szkłem i słupkami.

Najczęstsze błędy przy mocowaniu balustrady

Kotwienie w ociepleniu to grzech numer jeden. Styropian, wełna czy pianka nie mają żadnej nośności na wyrywanie, więc cała siła skupia się w kilku milimetrach tynku. Efektem jest albo natychmiastowe wyrwanie przy montażu, albo powolne wysuwanie się kołka przez tynk przez kolejne miesiące, aż balustrada „pójdzie" pod obciążeniem.

Pominięcie czyszczenia otworu to błąd niewidoczny gołym okiem, a kosztowny w skutkach. Pył w otworze działa jak separator między kotwą a ścianą, obniżając nośność nawet o 50%. W kotwie chemicznej pył dosłownie uniemożliwia wiązanie żywicy z betonem, bo zamiast monolitu dostajesz „korek z pyłu".

Źle dobrana kotwa do podłoża to kolejny klasyk. Kołek uniwersalny w gazobetonie trzyma słabo, bo gazobeton wymaga kotew spiralnych z długą strefą rozporową. Kotwa segmentowa w betonie zarysowanym może pęknąć wraz z rysą, bo pracuje mechanicznie. Zawsze sprawdzaj kartę techniczną pod kątem klasy betonu i dopuszczalnych obciążeń.

Zbyt mała odległość od krawędzi płyty balkonowej to problem, z którym stykasz się przy montażu blisko narożników. Minimalne odległości wynoszą od 40 mm (kotwa chemiczna) do 100 mm (kotwa opaskowa), a ich przekroczenie powoduje wykruszenie betonu i katastrofalny spadek nośności. W razie wątpliwości przesuń słupek, nawet kosztem symetrii.

Brak uszczelnienia przejścia przez płytę balkonową otwiera drogę wodzie do zbrojenia i kotwy. Po kilku cyklach zamrażania beton pęka, kotwa koroduje, a w skrajnym przypadku fragment płyty odpada razem z balustradą. Masa uszczelniająca kosztuje kilkanaście złotych, a naprawa zaniedbania tysiące.

Zły moment dokręcania bywa wynikiem braku klucza dynamometrycznego. Śruby dokręcone „na czucie" przez jednego montażystę będą miały 15 Nm, przez innego 50 Nm. Pierwsze poluzują się po miesiącu, drugie skręcą gwint lub pręt. Kalibrowany klucz dynamometryczny wypożyczysz na dzień za kilkadziesiąt złotych, a unikniesz reklamacji.

Pominięcie konsultacji projektowej przy dużych przeszkleniach albo balustradach powyżej 5 m wysokości to ryzyko, które warto podjąć świadomie. Projektant konstrukcji obliczy momenty, dobierze profile i wskaże liczbę kotew na słupek. Bez tego operujesz na szczęście, a to kiepski projektant.

Kontrola po montażu i przepisy

Próba obciążeniowa to nie fanaberia, lecz obowiązek wynikający z normy PN-EN 1991-1-1 oraz zdrowego rozsądku. Statycznie obciążasz każdy słupek siłą 1,2× wartości użytkowej (zwykle 1,2 kN/m) i mierzysz ugięcie. Przemieszczenie powyżej 5 mm oznacza konieczność wymiany kotwy na mocniejszą lub dodania kolejnego punktu mocowania.

Wysokość balustrady regulują przepisy budowlane: minimum 110 cm dla balkonów i tarasów na wysokości powyżej 1 m nad terenem, 90 cm przy niższych. Prześwit między szczebelkami nie może przekraczać 12 cm, żeby dziecko nie przełożyło głowy. W budynkach użyteczności publicznej obowiązują dodatkowe wymogi dostępności.

Sprawdź klasę korozyjności środowiska i dobierz stal kotew do warunków. Ocynk galwaniczny (biały) wystarczy w suchym wnętrzu, ocynk ogniowy (srebrzysty, grubszy) sprawdza się na zewnątrz w klimacie umiarkowanym, a stal A4 (1.4401) to minimum nad morzem i w strefach przemysłowych. Każda klasa wyżej wydłuża żywotność o lata, ale kosztuje od 30 do 100% więcej.

Dokumentacja po montażu powinna zawierać: protokół z próby obciążeniowej, karty techniczne zastosowanych kotew, schemat rozmieszczenia słupków i zdjęcie zakotwienia przed zakryciem tynkiem lub okładziną. Te kilka stron papieru ratuje spór z ubezpieczycielem, gdyby kiedykolwiek doszło do wypadku.

Najczęściej zadawane pytania

Czy mogę montować balustradę w czasie deszczu? Kotwy mechaniczne (wkręcane i opaskowe) tolerują wilgoć, ale kotwa chemiczna w mokrym otworze wymaga żywicy oznaczonej jako „mokra" lub „zima". Standardowa żywica w temperaturze poniżej 5°C i przy wilgotnym betonie nie zwiąże prawidłowo.

Jaka kotwa do starego, spękanego betonu? Jedynie kotwa chemiczna z żywicą dopuszczoną do betonu zarysowanego. Kotwy mechaniczne w spękanym podłożu tracą nośność, bo klinowanie opiera się na ściskanych ściankach otworu, a te w zarysowanym betonie rozchodzą się.

Ile kotew potrzebuję na metr balustrady? Przy rozstawie słupków co 110-120 cm potrzebujesz jednego słupka i dwóch kotew (po jednej na każdy punkt mocowania słupka). Na każdy metr bieżący balustrady wychodzi więc 1,5-2 kotwy. Dla balustrady 5 m przygotuj minimum 8-10 kotwy z zapasem.

Czy potrzebuję pozwolenia na montaż? Wymiana balustrady balkonowej bez zmiany geometrii i materiału zwykle nie wymaga pozwolenia, ale zgłoszenie robót budowlanych bywa konieczne w spółdzielniach i wspólnotach. W budynkach zabytkowych obowiązuje konserwator. Sprawdź regulamin nieruchomości, zanim zaczniesz wiercić.

Mocowanie balustrady balkonowej do ściany to nie magia, lecz kolejność kroków: rozpoznanie podłoża, dobór kotwy, czysty otwór, kontrola momentu i uszczelnienie. Każdy etap ma swój powód fizyczny albo chemiczny, więc pominięcie któregokolwiek oznacza kompromis na bezpieczeństwie. Przy prostym balkonie w nowym budownictwie wystarczą dwie godziny i zestaw z marketu budowlanego. Przy starej kamienicy, balkonie francuskim albo tarasie nad pomieszczeniem ogrzewanym sięgnij po projekt i wykonawcę z doświadczeniem.

Źródła danych i przepisów: PN-EN 1991-1-1 (Eurocode 1, oddziaływania na konstrukcje, obciążenia użytkowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (wymiary balustrad, wysokości), EAD 330232-00-0601 (kotwy mechaniczne), EAD 330499-00-0601 (kotwy chemiczne), ETA (Europejska Ocena Techniczna) dla poszczególnych typów kotew dostępne u ich producentów. Dodatkowe informacje o klasach korozyjności środowiska wg PN-EN ISO 12944.
