Konstrukcja dachu jednospadowego: praktyczny przewodnik

Dach jednospadowy, znany też jako pulpitowy, przyciąga prostotą i funkcjonalnością. W tym artykule zgłębimy jego elementy nośne, drewnianą więźbę oraz kluczowe komponenty jak krokwie i płatwie. Omówimy też ograniczenia rozpiętości, kąt nachylenia, materiały i montaż krok po kroku, byś mógł zrozumieć, jak ta konstrukcja sprawdza się w praktyce budowlanej.

• Elementy nośne w konstrukcji dachu jednospadowego
• Drewniana więźba dachu jednospadowego
• Krokwie i płatwie w dachu jednospadowym
• Rozpiętość i ograniczenia konstrukcji dachu jednospadowego
• Kąt nachylenia w konstrukcji dachu jednospadowego
• Materiały do konstrukcji dachu jednospadowego
• Montaż konstrukcji dachu jednospadowego krok po kroku
• Pytania i odpowiedzi dotyczące konstrukcji dachu jednospadowego

Elementy nośne w konstrukcji dachu jednospadowego

Elementy nośne dachu jednospadowego to podstawa stabilności całej struktury. Najważniejsze z nich to krokwie, które przenoszą obciążenia na ściany nośne, oraz płatwie wspierające połacie. W konstrukcjach drewnianych te części muszą wytrzymać śnieg, wiatr i ciężar pokrycia – zazwyczaj do 150 kg/m² w Polsce.

Pomyśl o tym jak o szkielecie, który trzyma wszystko w ryzach. Belki murłatki kotwią dach do muru, a zastrzałki zapobiegają odkształceniom. W małych budynkach, jak garaże o szerokości 5 m, wystarczą krokwie o przekroju 8x16 cm, ale zawsze sprawdzaj normy PN-EN 1995-1-1.

Te elementy nie tylko niosą ciężar, ale i dystrybuują go równomiernie. Na przykład, w domu jednorodzinnym o rozpiętości 6 m, krokwie rozstawia się co 60-90 cm, co minimalizuje ugięcia poniżej 1/300 długości. To proste, ale skuteczne rozwiązanie, które oszczędza czas i pieniądze.

Zobacz także: Konstrukcja dachu płaskiego jednospadowego – poradnik

Nie zapominaj o łącznikach – gwoździe spiralne o długości 100 mm czy wkręty ciesielskie wzmacniają połączenia. W wilgotnych regionach stosuj impregnaty, by uniknąć gniciu. Całość musi być zintegrowana z fundamentami, by dach nie "uciekał" pod wpływem sił zewnętrznych.

Drewniana więźba dachu jednospadowego

Drewniana więźba dachu jednospadowego opiera się na krokwiach opartych na jednej dłuższej ścianie i drugiej krótszej. To system bez krokwi wieszanych, idealny dla rozpiętości do 12 m. Kluczowe jest użycie drewna klasy C24, o wytrzymałości na zginanie 24 N/mm², co zapewnia bezpieczeństwo.

Więźba ta przypomina nachyloną płaszczyznę, gdzie krokwie spoczywają na murłacie dolnej i kalenicy górnej. Dla budynku 8x10 m potrzeba około 100 m bieżących krokwi, co kosztuje 2000-3000 zł przy cenie drewna 800 zł/m³. Prosta forma ułatwia wentylację, redukując kondensację pary wodnej.

Zobacz także: Jak zrobić konstrukcję dachu jednospadowego – krok po kroku

Budując więźbę, zacznij od obliczeń statycznych – software jak Robot Structural Analysis pomaga w tym. W praktyce, dla nachylenia 20 stopni, długość krokwi wynosi ok. 4,5 m na rozpiętość 4 m. To konstrukcja, która "oddycha" z budynkiem, dostosowując się do ruchów termicznych.

Empatycznie mówiąc, jeśli budujesz sam, pamiętaj o wspornikach – one zapobiegają przechylaniu. W starszych domach więźba ta ewoluowała z rustykalnych stodół do nowoczesnych minimalistycznych dachów. Zawsze impregnuj drewno ciśnieniowo, by przetrwało dekady bez niespodzianek.

Więźba drewniana wyróżnia się ekologią – drewno pochłania CO2. Dla garażu 6x4 m wystarczy 20 krokwi po 3 m, co to lekka konstrukcja ważąca ledwie 500 kg. Łącz je kątownikami stalowymi, by uniknąć skrzypienia podczas wichur.

Krokwie i płatwie w dachu jednospadowym

Krokwie w dachu jednospadowym to długie belki o nachyleniu, przenoszące obciążenie na ściany. Standardowy przekrój to 7x14 cm dla rozpiętości 5 m, rozstaw 70 cm. Płatwie, krótsze i poziome, wspierają krokwie w większych konstrukcjach, zapobiegając ich ugięciu.

Wyobraź sobie krokwie jak żebra dachu – każda musi być identyczna, by całość nie falowała. W projekcie domu o szerokości 7 m, 15 krokwi po 5 m każda waży ok. 300 kg. Płatwie, montowane co 2 m, dodają sztywności, zwłaszcza przy pokryciu blachą trapezową.

Płatwie to "pomocnicy" krokwi; w dachach powyżej 8 m stają się niezbędne. Użyj drewna sosnowego, suszonego do 18% wilgotności, by uniknąć skurczu. Koszt? Jedna krokwia 5 m to 50-70 zł, płatń 3 m – 30 zł. To inwestycja w trwałość.

Montując, zacznij od dolnej murłaty – krokwie opieraj na niej co 80 cm. W humorystycznym tonie: bez płatwi krokwie mogłyby "narzekać" na ciężar śniegu. Zawsze sprawdzaj pionowość poziomnicą, by dach nie stał się krzywym uśmiechem.

Te elementy integrują się z izolacją – przestrzeń między krokwiami wypełnia wełna mineralna 20 cm. Dla energooszczędnych domów, dodaj membranę paroprzepuszczalną. To nie tylko nośność, ale i komfort pod dachem.

Rozpiętość i ograniczenia konstrukcji dachu jednospadowego

Rozpiętość dachu jednospadowego zazwyczaj nie przekracza 12 m, by uniknąć nadmiernych ugięć krokwi. Dla dłuższych spanów potrzebne są dodatkowe podpory, co komplikuje prostotę konstrukcji. Norma Eurokod 5 limituje bezwsporciowe rozpiętości do 10-12 m w zależności od obciążenia.

Ograniczenia wynikają z materiałów – drewno ugina się pod 200 kg/m² śniegu w górach. W budynkach do 6 m szer. wszystko jest proste, ale powyżej 9 m dodaj płatwie co 1,5 m. To jak most: za długi i się ugnie, chyba że wzmocnisz.

Praktyczne wyzwanie? Wąska działka wymusza małą rozpiętość, co faworyzuje ten dach. Dla garażu 4x6 m zero problemów, ale w domu 12x10 m rozważ hybrydę z belkami stalowymi. Koszt wzrasta o 20% przy dłuższych spanach.

Unikaj ekstremów – rozpiętość poniżej 3 m czyni dach płaskim, co grozi zalaniem. W klimacie polskim, z opadami 800 mm rocznie, trzymaj się 4-8 m dla optymalnej stabilności. To empatyczne: buduj z marginesem, by dach nie zaskoczył cię zimą.

Ograniczenia to też kierunek spadku – zawsze od granicy działki, by woda nie kapała na sąsiada. W analizie: dla 10 m rozpiętości, ugięcie krokwi nie powinno przekroczyć 30 mm. Proste reguły, ale kluczowe dla spokoju.

Przykładowe ograniczenia w tabeli

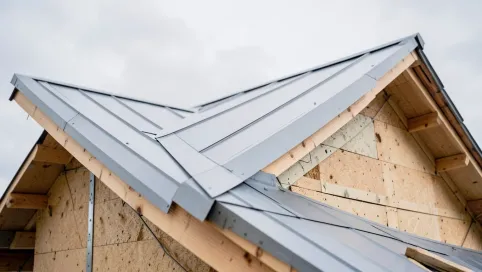

Kąt nachylenia w konstrukcji dachu jednospadowego

Kąt nachylenia dachu jednospadowego waha się od 5 do 45 stopni, zależnie od pokrycia i klimatu. Dla blachy minimum 9 stopni, dla dachówek 25-30, by woda spływała gładko. W Polsce, z mrozami, unikaj poniżej 15 stopni, by śnieg nie zalegał.

Mały kąt, jak 10 stopni, oszczędza wysokość budynku o 1 m na 6 m rozpiętości. Ale większy, 30 stopni, poprawia estetykę i wentylację. Oblicz: na 5 m szerokości, 20 stopni daje wzrost o 1,7 m – idealne dla garażu.

Wpływ na konstrukcję? Przy 45 stopniach krokwie skracają się o 20%, ale rosną siły ścinające. W nowoczesnych domach 15-25 stopni to złoty środek – ekonomiczny i funkcjonalny. Pomyśl: dach jak nachylona deska do surfowania po deszczu.

Dostosuj do otoczenia – w wietrznych miejscach kąt 10-15 minimalizuje opór. Dla pokrycia gontem bitumicznym nawet 5 stopni wystarcza, ale impregnuj krokwie. To decyzja, która wpływa na całość: od izolacji po widok z okna.

Analitycznie: kąt powyżej 30 stopni wymaga dłuższych krokwi, co podnosi koszt o 15%. W empatii: wybierz taki, by dach "pasował" do twojego stylu życia, nie walczył z pogodą.

Wykres wpływu kąta na długość krokwi

Materiały do konstrukcji dachu jednospadowego

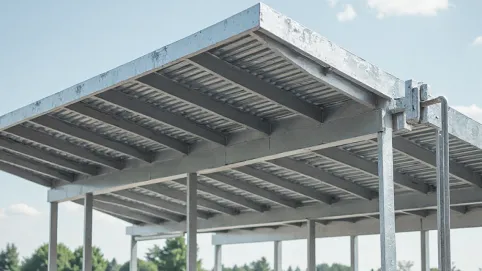

Podstawowym materiałem jest drewno iglaste, jak sosna czy świerk, klasy C18-C30. Przekrój krokwi 9x18 cm dla standardowych obciążeń, cena 600-900 zł/m³ w tartaku. Stalowe profile, np. ceowniki 100x50 mm, alternatywa dla dużych rozpiętości, koszt 15-20 zł/mb.

Dla więźby drewnianej wybierz suszone komoryowo, wilgotność poniżej 20%. Łączniki: gwoździe karbowane 4x100 mm, paczka 100 szt. za 50 zł. Membrany dachowe, jak folia wysokoparoprzepuszczalna, 1,5 m szerokości, rolka 50 m² – 200 zł.

Inne opcje? OSB-3 na poddasze, płyty 18 mm, 10 szt. na 50 m² za 300 zł. Impregnaty ochronne, bejcowanie na bazie oleju lnianego, litr 40 zł wystarcza na 20 m². To materiały, które łączą trwałość z ekologią – drewno z FSC.

W analizie kosztów: drewniana konstrukcja na 100 m² to 5000-8000 zł, stalowa 7000-12000 zł. Dla blachy jako pokrycia, podkład z papa termozgrzewalna, 1 m² 15 zł. Wybierz z głową – tańsze nie zawsze znaczy gorsze, ale trwałe zawsze lepsze.

Porównanie cen materiałów

Montaż konstrukcji dachu jednospadowego krok po kroku

Montaż zaczyna się od przygotowania murłaty – poziomej belki na murze nośnym. Użyj drewna 10x15 cm, impregnowanego, kotwionego kotwami chemicznymi co 1 m. To fundament, bez którego reszta się rozsypie.

Następnie instaluj krokwie – układaj je co 60-90 cm, opierając na murłacie i kalenicy. Dla 6 m rozpiętości, 10 krokwi po 4,5 m. Użyj poziomicy, by kąt był precyzyjny – odchylenie o 2 stopnie zmienia spływ wody.

Dodaj płatwie, jeśli rozpiętość powyżej 7 m – mocuj je śrubami M12. Wypełnij przestrzeń folią i izolacją. To etap, gdzie "dach ożywa" – krok po kroku budujesz tarczę przed pogodą.

• Krok 1: Zaznacz linie na murze dla murłaty, sprawdź poziom.
• Krok 2: Przybij murłatę kotwami, odstęp 80 cm.
• Krok 3: Wznieś tymczasową kalenicę na słupach, wysokość wg kąta.
• Krok 4: Montuj krokwie od środka, klinuj i wbijaj gwoździe.
• Krok 5: Wzmocnij płatwiami, jeśli potrzeba, co 2 m.
• Krok 6: Dodaj obróbki blacharskie na krawędziach.
• Krok 7: Połóż pokrycie, zaczynając od dołu.

Ostatni szlif: sprawdź szczelność i wentylację. W svg ikona ostrzeżenia dla bezpieczeństwa.

Cały proces to symfonia precyzji – od szkicu po dach nad głową. Z empatią: jeśli popełnisz błąd, popraw, bo dach to nie żart.

Pytania i odpowiedzi dotyczące konstrukcji dachu jednospadowego

• Co to jest dach jednospadowy i jak wygląda jego podstawowa konstrukcja?

  Dach jednospadowy, zwany też pulpitowym, to prosta konstrukcja dachowa składająca się z jednej pochyłej płaszczyzny opierającej się na dwóch równoległych ścianach o różnej wysokości. Jego drewniana więźba opiera się na krokwiach lub płatwiach jako elementach nośnych, co zapewnia stabilność i łatwą realizację. Rozpiętość ścian jest ograniczona do około 12 m, a kąt nachylenia połaci zazwyczaj wynosi od 5° do 45°, w zależności od warunków klimatycznych i przeznaczenia budynku.

• Jakie są zalety konstrukcji dachu jednospadowego?

  Konstrukcja dachu jednospadowego wyróżnia się prostotą wykonania, co obniża koszty materiałów i robocizny w porównaniu do bardziej złożonych dachów. Jest ekonomiczna i funkcjonalna, szczególnie w domach jednorodzinnych oraz garażach przy brzegu działki, gdzie ułatwia odprowadzanie wody. Pasuje do minimalistycznej architektury nowoczesnej, umożliwiając łatwą aranżację przestrzeni poddasza i integrację z elewacją.

• Jakie materiały są stosowane w budowie dachu jednospadowego?

  Do konstrukcji dachu jednospadowego najczęściej używa się drewna sosnowego lub świerkowego na krokwie i płatwie, ze względu na wytrzymałość i dostępność. Pokrycie stanowi dachówka ceramiczna, blachodachówka lub papa bitumiczna, dobierane w zależności od kąta nachylenia połaci – dla stromszych powierzchni preferowane są lekkie materiały jak blacha, a dla płaskich – membrany hydroizolacyjne. Ważne jest zastosowanie impregnatów ochronnych przed wilgocią i szkodnikami.

• Jakie wyzwania wiążą się z konstrukcją dachu jednospadowego?

  Wyzwania obejmują precyzyjne zaplanowanie odpływu wody, aby uniknąć gromadzenia się wilgoci, zwłaszcza w warunkach klimatycznych z obfitymi opadami. Konstrukcja wymaga dostosowania do różnicy wysokości ścian, co może komplikować integrację z budynkiem, a przy rozpiętościach powyżej 12 m konieczne jest wzmocnienie nośne. Dodatkowo, w starszych realizacjach z okresu międzywojennego, stosowano go głównie do budynków gospodarczych, co dziś wymaga modernizacji dla lepszej izolacji termicznej.
